老师傅亲授：电伴热带安装最全图解，告别冬季管道冻结

导读

“三分产品，七分安装”，电伴热带的安装质量直接决定了防冻效果的成败。本文将用大量图片和文字，一步步详解电伴热带的规范安装流程，让您即使自己动手，也能轻松搞定。

一、安装前的准备工作

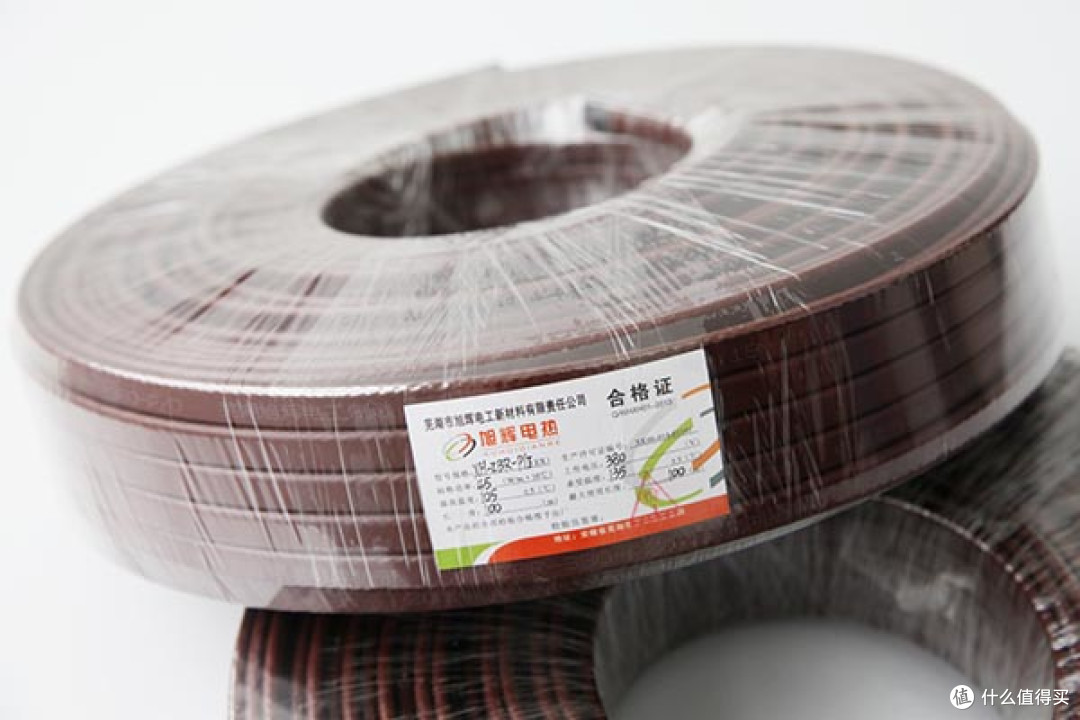

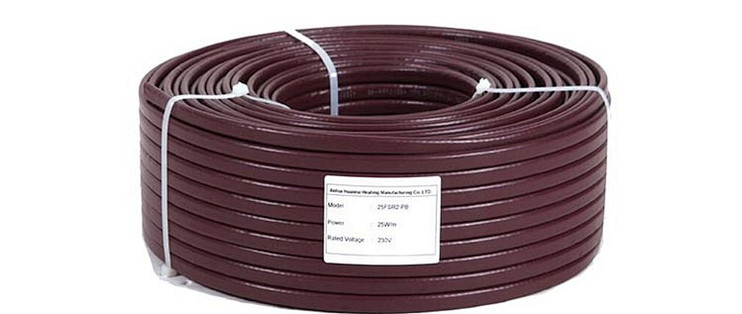

• 材料检查：确认电伴热带表面无破损，用摇表测试其绝缘电阻，正常应在20MΩ以上。

• 管道处理：被伴热管道必须已完成防腐涂层施工且干透，表面无毛刺和利角，并已通过水压试验。

• 附件备齐：电源接线盒、尾端接线盒、中间接线盒（如需）、铝箔胶带、耐热压敏胶带、扎带、绝缘胶布等。

二、核心安装步骤详解

1. 铺设与固定

   • 将电伴热带平敷于管道水平下侧，并紧贴管壁。

   • 直线铺设时，每隔30-60cm用铝箔胶带或耐热胶带将伴热带径向固定于管道上。对于增大散热面积，可以先用铝箔胶带沿电伴热带纵向粘贴，再配合径向固定。

2. 接线处理（关键步骤）

   • 电源端：剥离电伴热带外护套和屏蔽层，将母线穿入防爆电源接线盒，与电源线按规定连接，并确保电气间隙正常，拧紧各紧固件。

   • 尾端端：末端同样处理后，插入尾端接线盒密封。切记尾端处的两根线芯不可短接。

3. 特殊部位处理

   • 阀门、法兰：需额外缠绕，以满足该部位增加的散热需求。

   • 分支或损伤修复：可使用中间接线盒进行连接，方便可靠。

4. 温控系统安装

   • 若使用温控器，需将感温探头紧贴被伴热管道表面，并远离电伴热带，然后用热敏胶带固定。

三、安装禁忌与注意事项

• 严禁：拖拽、踩压、打硬折或长距离拉扯电伴热带，以免损伤内部结构。

• 严禁：用电伴热带自身捆绑固定，必须使用专用固定带。

• 注意：电伴热带有最大使用长度限制（例如100米），设计回路时不可超过。

• 务必：安装完成后再次测试绝缘电阻，合格后方可通电。
