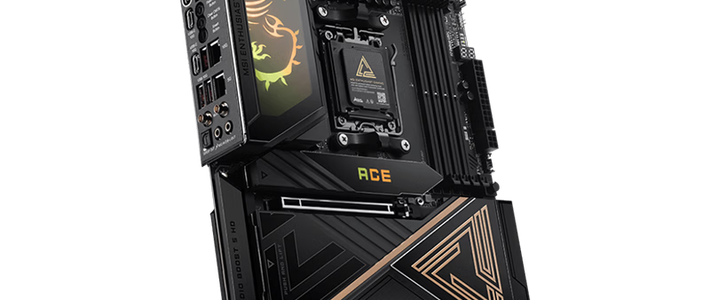

深入解析微星MEG X870E ACE MAX主板的扩展性能，这款主板采用18+2+1相110A供电设计，配备丰富的PCIe 5.0和M.2接口，为高端装机提供强大扩展能力。通过详细分析通道分配和兼容性，帮助用户了解其实际使用价值。
智能速览
采用18+2+1相供电设计，每相最大110A
提供三条PCIe插槽，两条显卡槽支持5.0x8双卡模式
配备五个M.2接口，支持CPU直连高速通道
双有线网络配置，包含万兆和5G网卡
USB4接口与M.2通道存在共享关系需注意兼容性
精华内容
作为X870E芯片组的旗舰产品，MEG ACE MAX在扩展性能上有着怎样的表现？让我们深入分析其通道分配和使用限制。
供电与PCIe配置
采用18+2+1相供电设计，每相最大支持110A电流输出，配合8层PCB设计，为高端处理器提供稳定供电支持。
PCIe扩展方面提供三条插槽，前两条为显卡插槽，第一条支持PCIe 5.0x16，第二条最高5.0x8。双卡同时使用时均工作在5.0x8模式。
第三条短槽为CPU直连，最高支持5.0x4，但与第一个M.2接口共享通道。两者同时使用时均降速至5.0x2，可在BIOS中选择优先级。相比X670E ACE，该插槽间距较小，不适合三卡AI应用。
M.2接口分布
配备五个M.2接口，充分利用了微星的设计能力。前两个接口为CPU直连，最高支持PCIe 5.0x4。
第一个接口与第三条PCIe插槽共享8条CPU通道，存在速度冲突问题。第二个接口则与背板USB4接口共享通道，默认USB4可用时M.2限速5.0x2。
其余三个接口来自芯片组，最高支持PCIe 4.0x4。第三个支持22110规格，第五个设计在主板背面，正面空间已无法容纳。
网络与音频配置
网络方面采用双有线网卡配置，万兆网卡使用Marvel AQC133CS芯片，5G网卡为Realtek 8126芯片。
无线网卡为满血WiFi7规格，采用联发科MT7927芯片，提供最新的无线连接体验。
音频配置采用ALC4082解码芯片，配合ES9219QDAC芯片，提供一进一出两个模拟音频接口和一个光纤数字音频接口，满足高保真音频需求。
通道分配解析
CPU直连的24条PCIe 5.0通道分配如下：16条用于主显卡槽，8条分配给第二条显卡槽和两个M.2接口。
芯片组的12条PCIe 4.0通道全部用于三个M.2接口。8条PCIe 3.0通道分别用于四个SATA接口、万兆网卡、5G网卡和WiFi7模块。
USB方面，CPU直连的5条高速USB通道分别用于HDMI、两个USB4接口、一个背板10G Type-A和Type-C接口，分配合理。
MEG X870E ACE MAX在扩展性能上表现出色，通道利用率极高，但用户需注意接口间的共享关系。对于追求极致扩展的高端玩家来说，这款主板提供了丰富的连接选项，只是在使用时需要合理规划资源分配。
