2000倍鸿沟倒逼革命:功耗砍半的CPO,如何成为AI算力的关键胜负手

当一个大模型的参数规模突破万亿级别,当一个AI集群需要同时调度上万张GPU协同工作,一个长期被忽视的问题开始变得致命:数据传输的速度,已经跟不上了。过去二十年,计算能力增长了60000倍,内存带宽增长了100倍,而互联带宽只增长了30倍。2000倍的差距,使得“连接”从配角变成了主角。传统的光模块架构,在AI大模型面前第一次触碰到了物理极限。功耗高、延迟大、带宽密度上不去——这三个问题像三道枷锁,锁住了算力的进一步扩张。而解开这三道枷锁的钥匙,正是一项名为CPO的共封装光学技术。1
要理解CPO的价值,先得弄清楚传统光模块为什么会成为瓶颈。不妨用一个生活化的场景来类比:过去,厨师在厨房里做好菜,需要服务员端着盘子穿过长长的走廊才能把菜送到客人面前。走廊越长,菜凉得越快,服务员也越累。这个“走廊”,就是电信号在PCB铜线上的传输路径。传统可插拔光模块中,电信号从交换芯片出发,要经过10到20厘米的PCB走线,穿过面板连接器,进入光模块内部的DSP芯片完成信号修复,才能最终转换为光信号。整个过程损耗大、延迟高、功耗惊人。尤其是高速信号(1.6T/3.2T)在铜线上的高频衰减极其严重,必须依靠高功耗的DSP进行补偿,而DSP的功耗往往占据整个光模块功耗的50%以上。当速率从800G提升到1.6T甚至3.2T,这个矛盾变得不可调和——再强的DSP也填不平物理天花的窟窿。2
CPO的做法简单粗暴:既然“走廊”太长了,那就把厨师和客人安排到同一张桌子上。光电共封装的核心原理,就是把负责电光转换的光引擎,直接封装在交换芯片旁边,让电信号的传输距离从厘米级缩短到毫米级。这一改变带来的是质变:不需要长距离的PCB走线,不需要面板连接器,DSP可以大幅简化甚至完全去掉。以1.6T速率场景为例,传统光模块单端口功耗高达20至23瓦,而CPO方案直接砍到9瓦左右,降幅超过50%。功耗的降低还带来了连锁效应:散热压力骤减,液冷方案得以顺利实施,系统可靠性大幅提升。3
功耗的优势有多大?数字会说话。传统可插拔光模块每比特能耗大约在15到16皮焦耳,而Marvell在2026年发布的新一代CPO方案,已经将这个数字压到5皮焦耳以下,降幅接近70%。换算成实际场景:一个3.2T的光接口,传统方案功耗约48到50瓦,用CPO方案只有16瓦左右。一台配备32个3.2T接口的交换机,相比传统方案能省下超过1000瓦的功耗。这听起来可能不算惊人,但当AI集群规模扩大到百万GPU级别时,光模块的总体功耗可能达到180兆瓦,省下的电费将以亿元计。更重要的是,功耗的降低直接决定了超高密度算力集群能否经济地运行——这已经不是“优化”,而是“生存”的问题。4
在封装技术上,CPO主要有两条路径。2.5D封装方案中,光电芯片与电子芯片都倒装在同一中介层上,通过中介层的金属布线实现水平方向的电气互连,根据中介层材料不同,又分为硅基、有机、玻璃等多种方案。3D封装方案则更进一步,光电芯片直接堆叠在电子芯片之上,通过微型凸块或混合键合实现垂直方向的电气互连,可以达到更短的互连距离和更高的集成密度,但对散热管理的要求也更严苛。台积电的COUPE平台采用的就是3D堆叠方案,这是目前业界最先进的CPO封装架构之一。英伟达和博通两大巨头的CPO产品,都基于台积电的这一平台生产。5

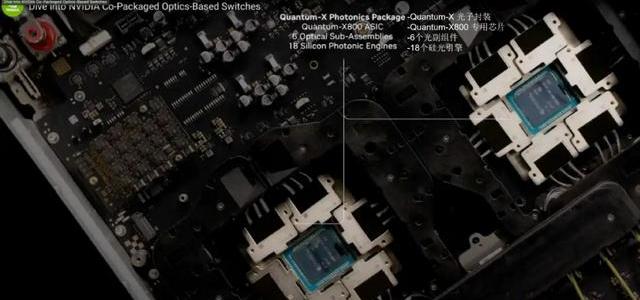

CPO的产业化进展,比许多人预想的要快。英伟达在2025年的GTC大会上推出了Spectrum-X和Quantum-X两款CPO交换机,其中Spectrum-X以太网CPO交换机已经进入全面量产阶段,Quantum-X InfiniBand CPO交换机的全双工带宽达到115.2Tbps,单颗ASIC吞吐能力28.8Tbps。博通的Tomahawk 5 Bailly系统是业内首个量产的CPO解决方案,后续还推出了102.4Tbps的Tomahawk 6 Davisson平台,带宽密度翻倍,能效提升超过3.5倍。两大巨头的同步推进,标志着CPO已经从“PPT上的路线图”变成了“产线上的真实产品”。6
市场规模的数据更具说服力。市场调研机构Yole预测,CPO市场规模将从2024年的4600万美元飙升至2030年的81亿美元,年复合增长率高达137%。另一家机构Lightcounting的预测更为乐观,认为到2030年,仅800G和1.6T以太网光模块的整体市场规模就将超过220亿美元,而CPO将成为其中的增量主力。更关键的是产业链的受益逻辑:与传统可插拔方案相比,CPO方案中每个算力节点的光器件用量翻倍,单端口价值量提升2到3倍。硅光芯片、光引擎、先进封装、高频PCB、液冷散热——每一个环节都将迎来增量需求。7
当前1.6T CPO已经进入小批量商用阶段,全球头部云厂商、AI企业都在大规模采购1.6T光模块。英伟达将1.6T采购量上调到2000万只级别,国内头部厂商的1.6T CPO良率稳定在90%以上,部分龙头达到95%,产能持续爬坡。3.2T CPO仍在送样验证阶段,预计2027年小批量、2028年真正规模化。在产业化节奏上,行业普遍预期2026年完成验证和小批量试产,2027年导入高端AI集群,2028年成为主流。8
不过也要清醒地看到CPO面临的挑战。由于光引擎与交换芯片共封装,一旦光引擎失效,整个昂贵的ASIC模组可能需要一起更换,维护周期从传统方案的分钟级延长到小时甚至天级。此外,封装工艺的复杂性导致量产良率仍然偏低,初期成本也高于传统方案。这些问题随着工艺成熟会逐步改善,但在短期内会限制CPO的渗透速度。也正因为如此,CPO不会全面取代传统光模块——在电信接入、长距传输等追求低成本或灵活性的场景,传统可插拔模块仍将是主流。CPO的舞台,是那些对效率和密度极致敏感的场景:万卡级AI训练集群、超算中心、GPU直连架构。7
对于关注这一领域的读者而言,理解CPO的关键在于把握两点:它不是一项“即将颠覆一切”的革命性技术,而是一种“在特定场景下不可替代”的进阶方案;它的产业化节奏不会一蹴而就,但方向已经非常清晰。当前CPO渗透率还不到1%,高盛的判断是2028年横向组网渗透率达到约29%,2030年约35%。从1%到35%,这中间是几十倍的增量空间。对于产业链各环节来说,上游光芯片和硅光芯片壁垒最高,是实现自主可控的关键;中游光引擎和光模块是业绩兑现的核心;下游先进封装和交换机则是系统集成的舞台。9
展望未来,CPO的意义远不止于一项技术的升级。它代表的是AI算力基础设施从“计算为王”向“连接决定上限”的范式转变。当算力的增长被互联带宽卡住脖子时,谁能解决高速光互联的问题,谁就掌握了下一代AI基础设施的定义权。英伟达、博通、台积电、谷歌、Meta——这些全球最顶尖的科技企业无一例外地加速布局CPO,背后的逻辑就在于此。对于中国产业而言,全球约70%的光模块产能在中国,1.6T量产已经与国际同步,3.2T验证也在同步推进。在这场算力基础设施的升级浪潮中,中国企业有望从“追赶者”变成“引领者”。10
