拆解报告：HP惠普30W USB-C电源适配器TPN-LA24

前言

充电头网拿到了惠普一款USB-C接口的电源适配器，这款适配器型号为TPN-LA24，支持100-240Vac宽电压输入，输出功率为30W，最高输出电压为15V。适配器配有可折叠国标插脚，并自带1.8米输出线，由光宝电子代工。

实测这款充电器支持PD3.0快充，还具备3.3-5.9V3A、3.3-11V3A、3.3-16V2A三组PPS电压档位，不仅可以为笔记本电脑充电，对安卓手机也有很好的快充兼容性。下面就带来惠普这款30W电源适配器的拆解，一起看看内部的方案和用料。

惠普30W电源适配器外观

惠普30W电源适配器为经典黑色配色，自带USB-C线，机身为方块造型设计，外壳主体磨砂工艺处理。

机身正背面中心通过亮面底撞色设计HP品牌。

机身一侧印有电源适配器参数信息。

电源适配器参数特写

型号：TPN-LA24

输入：100-240V~50/60Hz 1A

输出：5V3A、9V3A、12V2.5A、15V2A

制造商：光宝科技股份有限公司

适配器通过了CCC认证，以及VI级能效认证。

电源适配器配备可折叠国标插脚，让这款产品携带更方便。

输出端线缆做了抗弯折保护设计。

USB-C端子外壳磨砂处理，方便插拔。

实测惠普30W电源适配器机身高度为48.8mm。

宽度为48.86mm。

厚度为29.55mm。

USB-C线长度约为177cm。

和苹果30W充电器放在一起对比，惠普这款机身要小一点。

适配器机身拿在手上的大小直观感受。

另外测得惠普这款电源适配器整体重量约为163g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0、PPS、QC4、DCP充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位，以及3.3-5.9V3A、3.3-11V3A、3.3-16V2A三组PPS电压档位。

惠普30W电源适配器拆解

看完了惠普这款电源适配器的外观和测试，下面就进行拆解，一起看看内部的方案和用料。

首先沿壳体接缝拆开适配器外壳，壳体通过超声波焊接固定。

内部PCBA模块通过打胶固定。

输出线通过插接件连接，便于组装和更换。

从壳体中取出PCBA模块，侧面通过胶水固定。

PCBA模块背面设有散热片，通过焊接固定。

在PCBA模块侧面焊接小板，变压器焊接到小板连接。

折叠插脚通过导线焊接连接，导线冷压端子，外套热缩管绝缘。

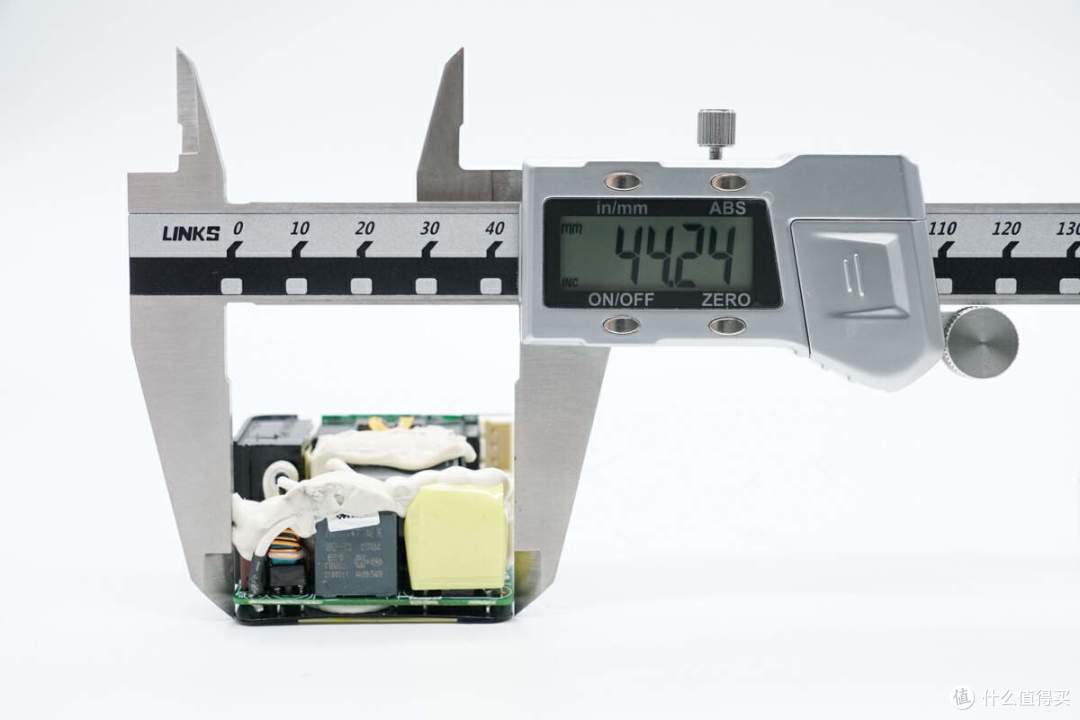

使用游标卡尺测得PCBA模块长度约为44.2mm。

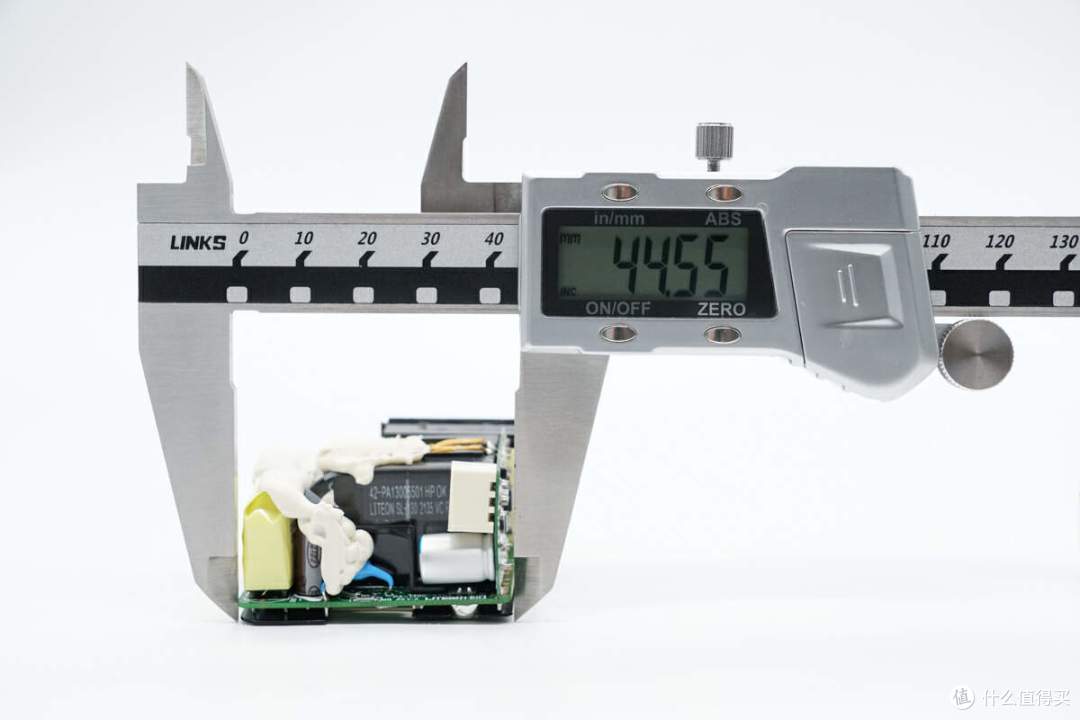

PCBA模块宽度约为44.6mm。

PCBA模块厚度约为25.6mm。

PCBA模块正面一览，右上角焊接保险丝，共模电感，顶部中间位置焊接安规X2电容，左上角焊接第二颗共模电感。在安规X2电容下方焊接高压滤波电容，底部为变压器和输出小板。

PCBA模块背面对应初级开关管位置大面积打胶填充。

PCBA模块背面焊接整流桥，初级主控芯片，初级开关管和反馈光耦。初次级之间开槽并插入绝缘板隔离。

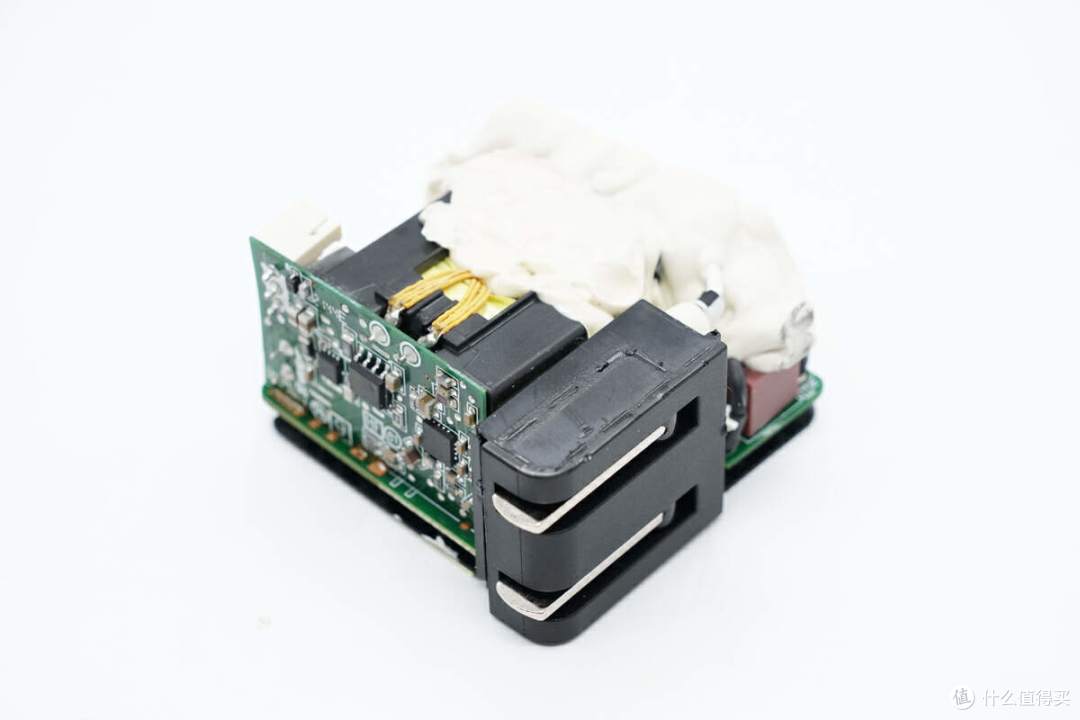

在变压器侧面的小板上焊接协议芯片，同步整流芯片和VBUS开关管。

通过对PCBA模块的观察发现，惠普这款充电器采用QR开关电源设计，同步整流。输出电压由协议芯片通过光耦进行反馈。下面我们就从输入端开始了解各个器件的信息。

PCBA模块输入端焊接保险丝，共模电感，左侧焊接变压器和高压滤波电容。

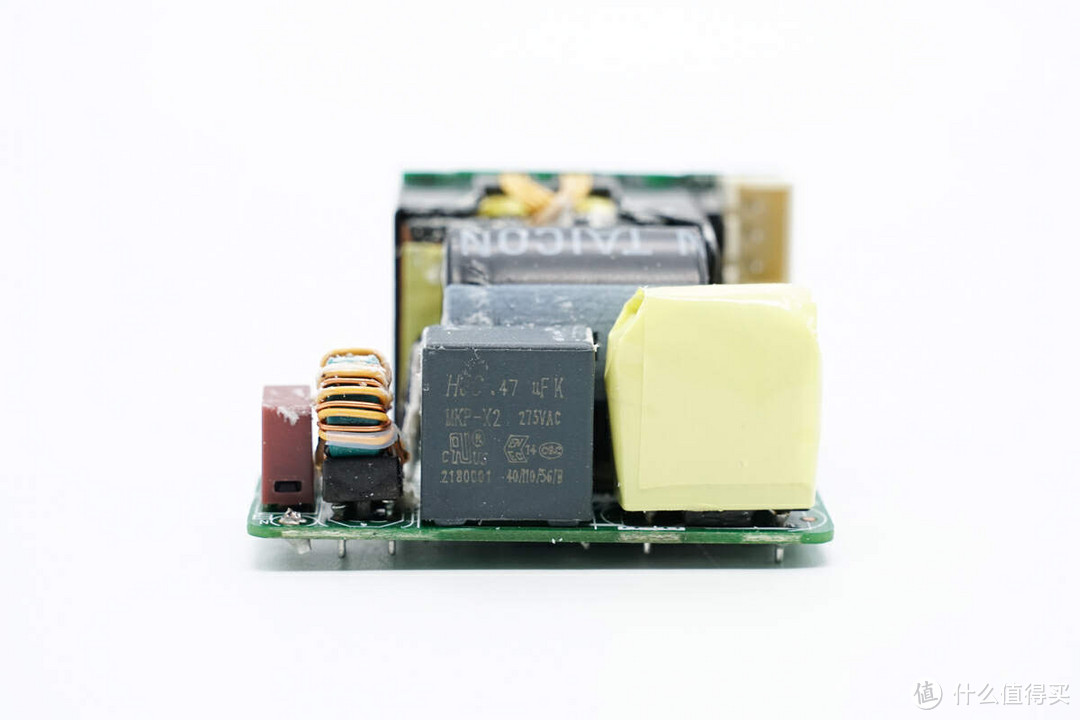

侧面焊接安规X2电容和共模电感，共模电感缠绕胶带绝缘。

输入端保险丝规格为2.5A 250V。

共模电感采用漆包线和绝缘线绕制，底部设有绝缘支架。

安规X2电容来自HJC华容，规格为0.47μF。

另一颗共模电感缠绕胶带绝缘。

整流桥型号ABS20M，规格为2A 1000V。

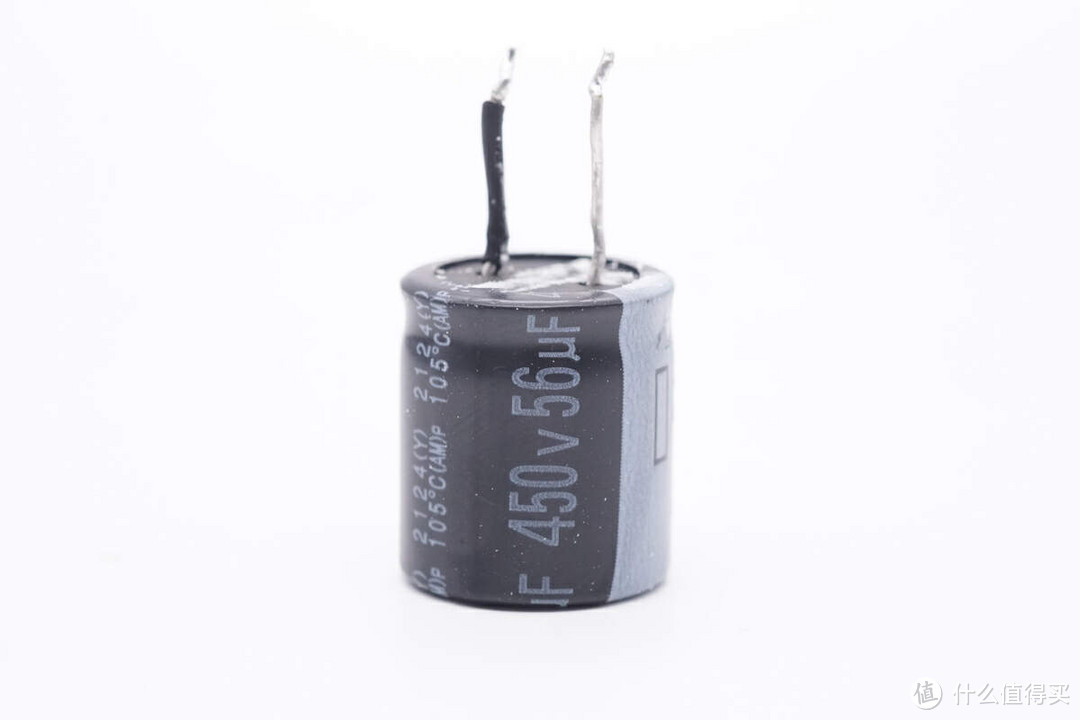

高压滤波电容规格为450V56μF，引脚套热缩管绝缘。

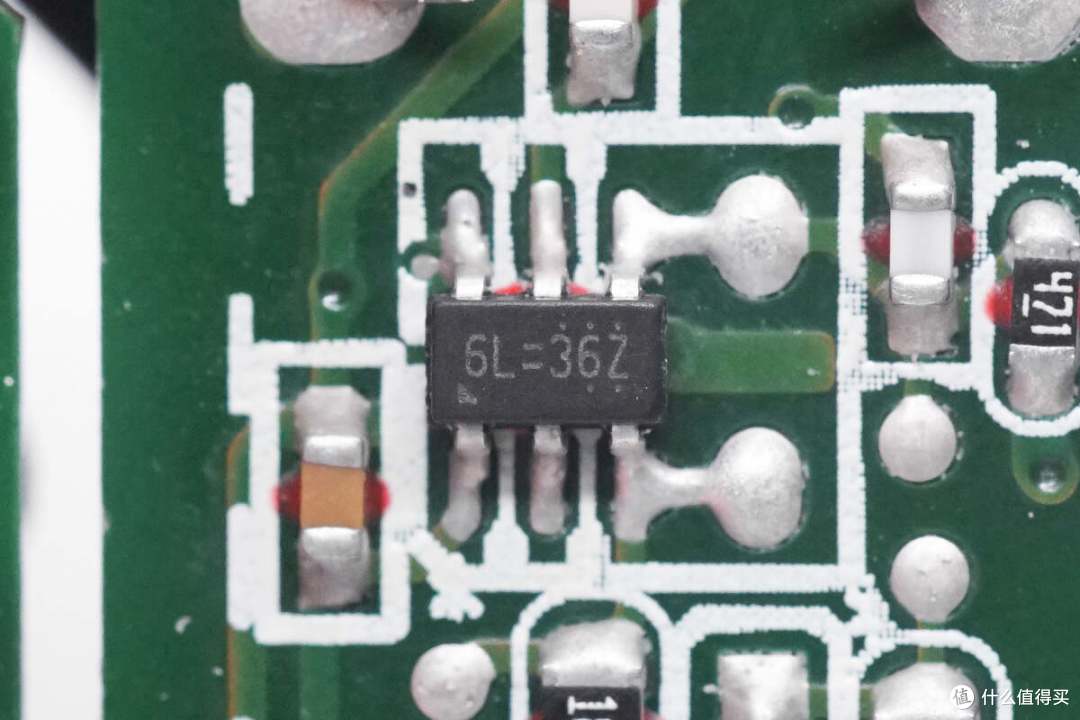

初级主控芯片丝印6L=36Z，采用SOT23-6封装。

为主控芯片供电的滤波电容规格为100V10μF。

初级开关管来自安森美，型号FCD600N65S3R0，NMOS，耐压650V，导阻600mΩ，采用TO-252封装。

变压器磁芯缠绕铜箔屏蔽，并采用塑料框架绝缘。

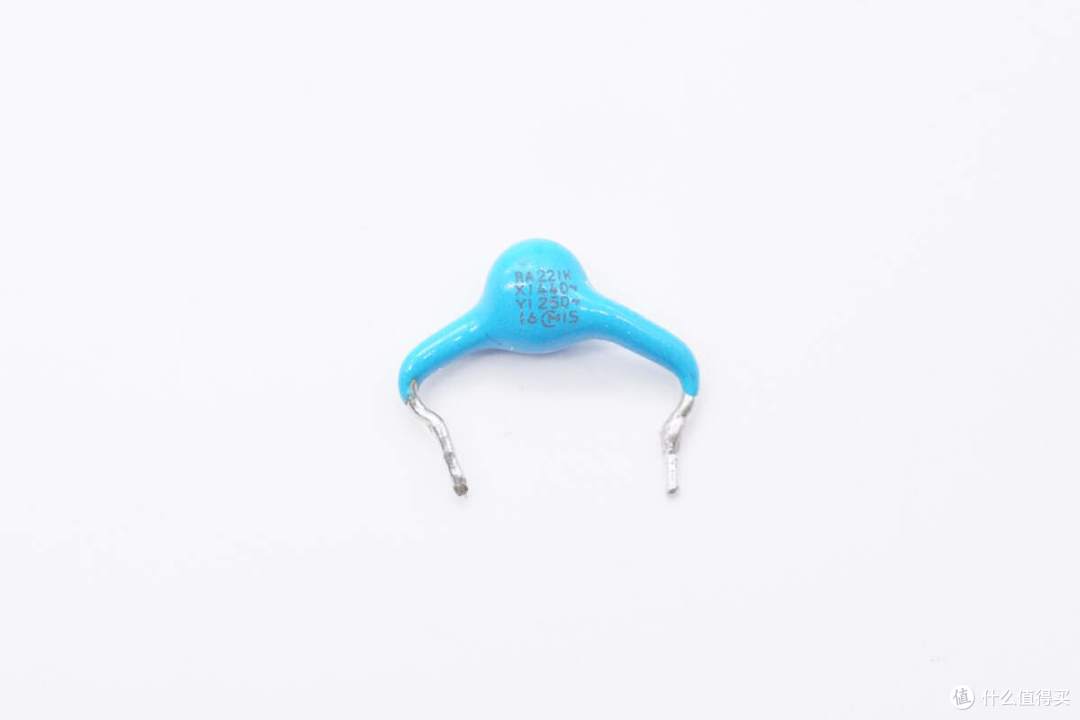

蓝色Y电容特写。

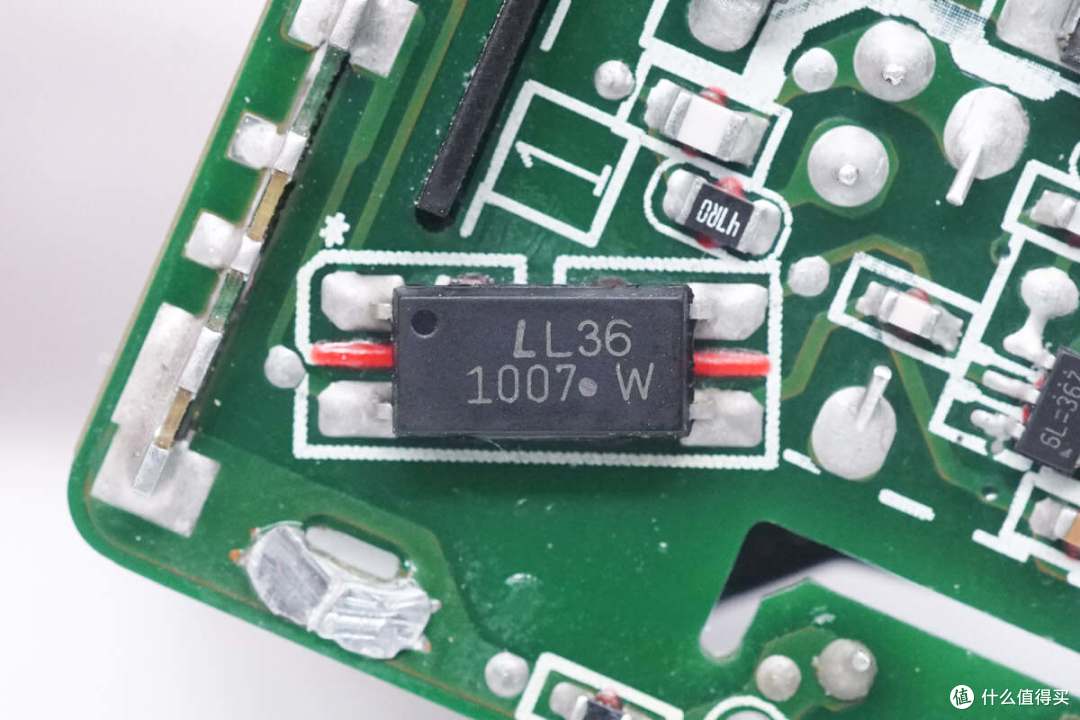

光宝LTV1007光耦用于输出电压反馈调节。

在绝缘塑料壳上粘贴信息贴纸。

同步整流芯片丝印LTA1903B，采用SOP-8封装。

滤波电容来自金山，为UPE系列固态电容，规格为470μF25V。

协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片，并通过了高通QC4+认证。WT6636F支持USB PD3.0和PPS，支持线损补偿，支持多重保护功能。内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

输出VBUS开关管来自万国半导体，丝印32308C。

输出USB-C接线连接器特写。

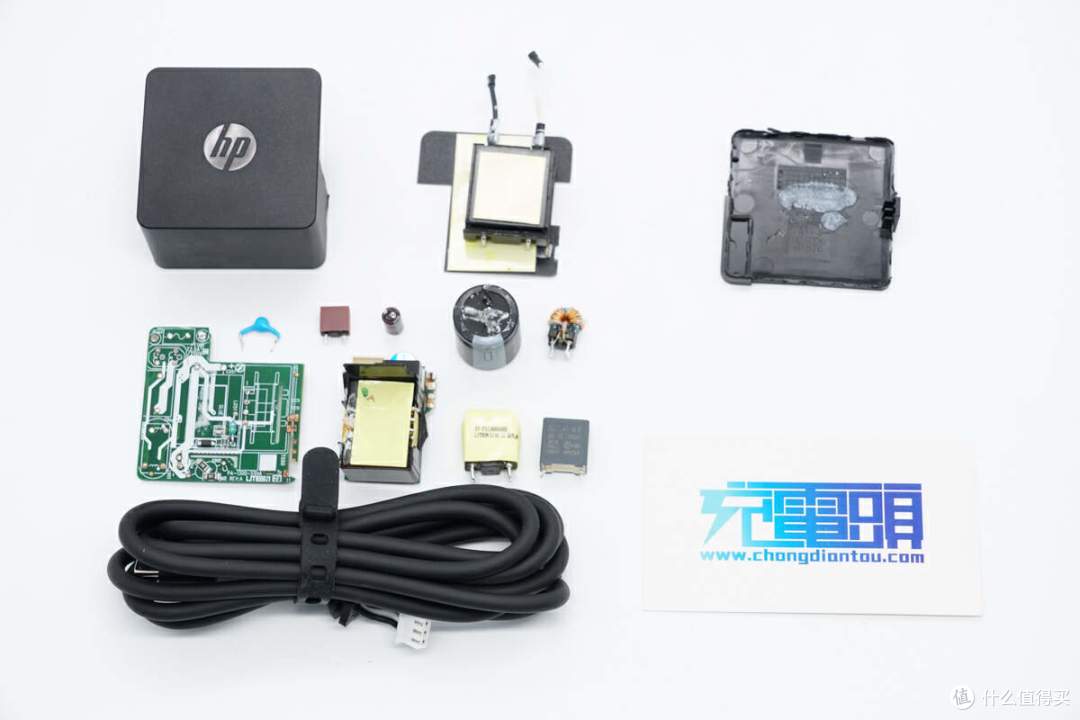

全部拆解一览，来张全家福。

充电头网拆解总结

惠普这款30W电源适配器采用方形机身，整体为黑色外壳，配合亮面设计。适配器配有可折叠国标插脚，并配有1.8米长输出线。适配器支持100-240Vac输入，输出功率为30W，最高输出电压档位为15V，可以满足惠普笔记本电脑的充电使用，实测还支持PPS快充，对安卓手机也有不错的快充兼容性。

充电头网通过拆解了解到，惠普这款电源适配器采用两块PCB焊接组成，内部为反激架构，使用安森美初级开关管，同步整流芯片为定制型号，协议芯片采用伟诠WT6636F。适配器内部元器件大面积打胶加固，PCB背面开关管和整流桥打胶，利用背面散热片加强散热。适配器由知名品牌光宝代工，内部做工用料可靠。
