拆解报告：微信支付24W DC电源适配器A923-120200W-CN1

前言

充电头网拿到了一款由奥海科技为微信支付收款设备代工的24W电源适配器，这款适配器型号为A923-120200W-CN1，采用白色方形机身，并搭配白色输出线，机身顶部中心印有微信支付的logo，设计简约低调。

适配器采用国标固定插头，支持100-240Vac宽电压输入。适配器自带2.5米长输出线，输出为DC接口，输出规格为12V2A，输出功率为24W。下面就带来微信支付这款24W电源适配器的拆解，一起看看内部的用料和做工。

微信支付24W电源适配器外观

微信支付24W电源适配器为白色基调，机身外壳磨砂工艺处理，可以有效抗指纹。

适配器机身同样采用经典上窄下款样式设计。

机身顶部中心印有微信支付的logo。

并且logo所在区域做了内凹处理。

机身底部外壳印有电源适配器参数信息。

产品型号为A923-120200W-CN1，支持100-240V~50/60Hz 0.7A输入，以及12V2A输出，制造商为江西吉安奥海科技有限公司，产品通过了CCC认证。

适配器配备固定式国标插脚。

输出线缆做了抗弯折保护设计。

DC端子特写。

实测电源适配器机身长度为65.38mm。

宽度为44.63mm。

厚度为29.85mm。

另外测得线缆长度约为252cm。

产品机身拿在手上的大小直观感受。

电源适配器重量约为122g。

微信支付24W电源适配器拆解

看完了微信支付这款适配器的外观，下面就进行拆解，一起看看内部的用料和做工。

首先沿壳体接缝拆开充电器外壳。

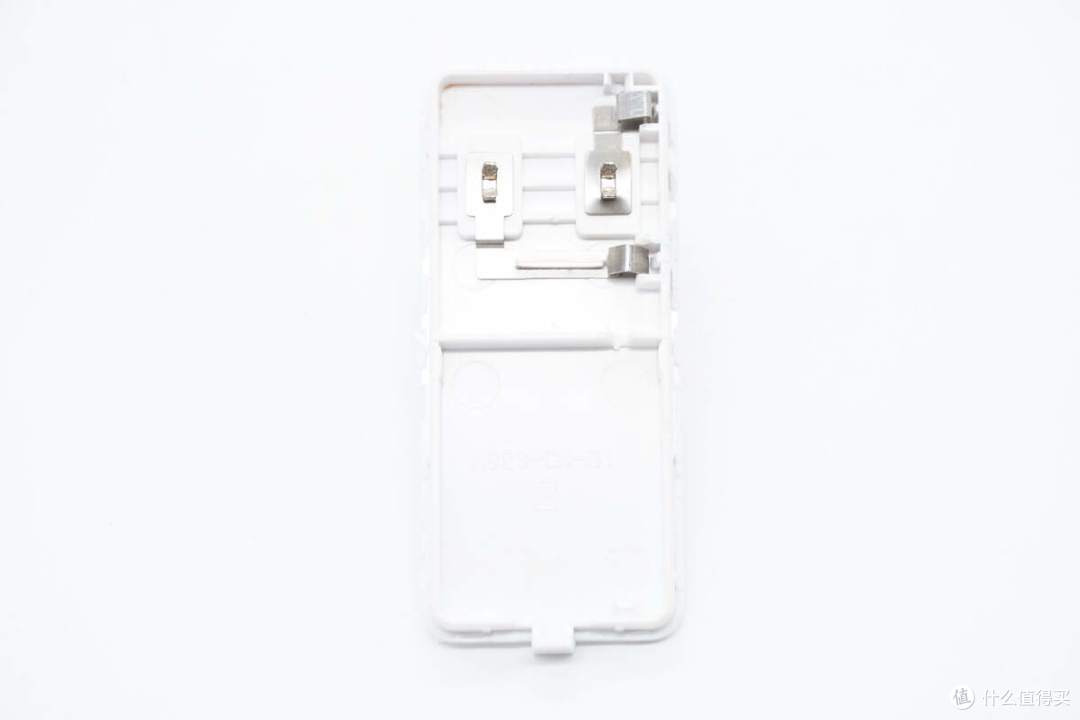

固定插脚通过弹片压接连接到PCBA模块供电。

适配器输出线焊接连接，焊点通过胶水加固。

PCBA模块通过壳体内部开槽固定。

从壳体中取出PCBA模块，输入端元件打胶加固。

变压器与滤波电容也通过打胶加固。

使用游标卡尺测得PCBA模块长度约为58mm。

PCBA模块宽度约为39.2mm。

PCBA模块厚度约为18.3mm。

PCBA模块正面一览，左下角为交流输入端，焊接保险丝，NTC热敏电阻，上方焊接高压滤波电容，共模电感。中间位置焊接变压器，下方焊接为主控芯片供电的滤波电容。在右侧设有整流二极管和滤波电容。

PCBA模块背面一览，左侧焊接一颗整流桥，初次级之间隔离区域明显。

通过对PCBA模块的观察发现，微信支付24W电源适配器采用反激开关电源设计，固定电压输出。输出采用肖特基二极管整流，为原边反馈方案。下面我们就从输入端开始了解各个器件的信息。

PCBA模块输入端焊接保险丝和绿色NTC热敏电阻。

输入端保险丝来自贝特电子，出料号932，规格为3.15A250V。

绿色NTC热敏电阻丝印5D7，用于抑制适配器上电的浪涌电流。

另一侧焊接共模电感和高压滤波电容。

整流桥来自平伟，型号ABSR210，为快恢复整流桥，规格为2A1000V。

高压滤波电容为ZTC品牌。

规格为22μF400V。

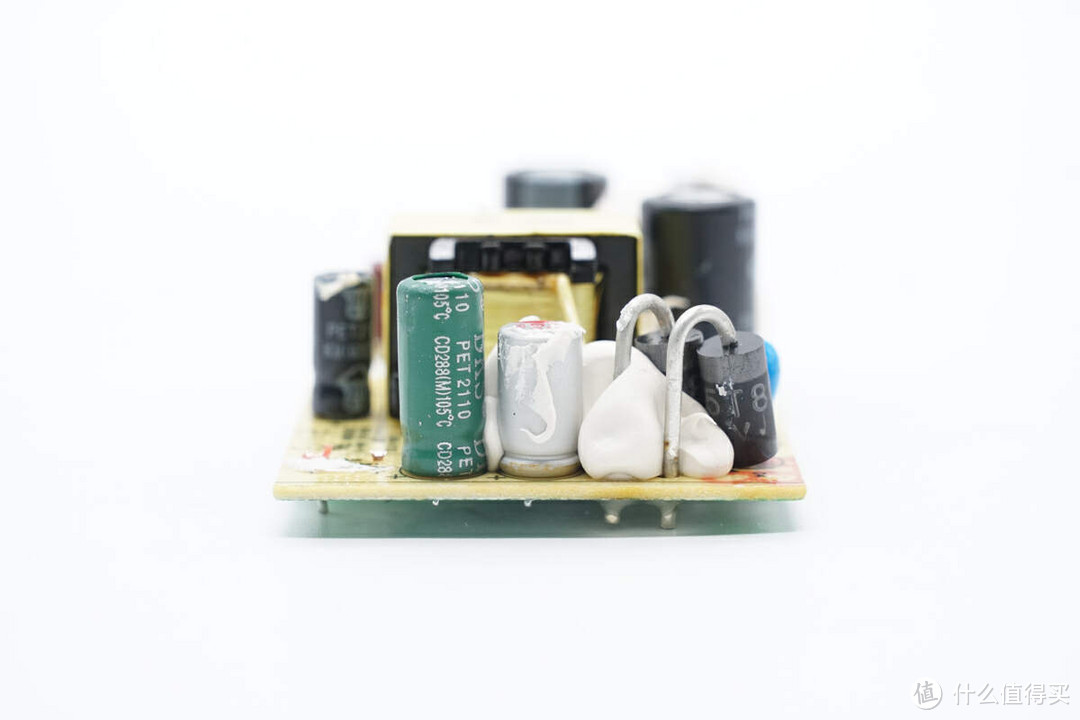

在PCBA模块侧面焊接整流二极管，蓝色Y电容，变压器，高压滤波电容和共模电感。

共模电感特写，采用绝缘骨架绕制。

另一颗高压滤波电容同样为ZTC品牌。

规格为22μF400V。

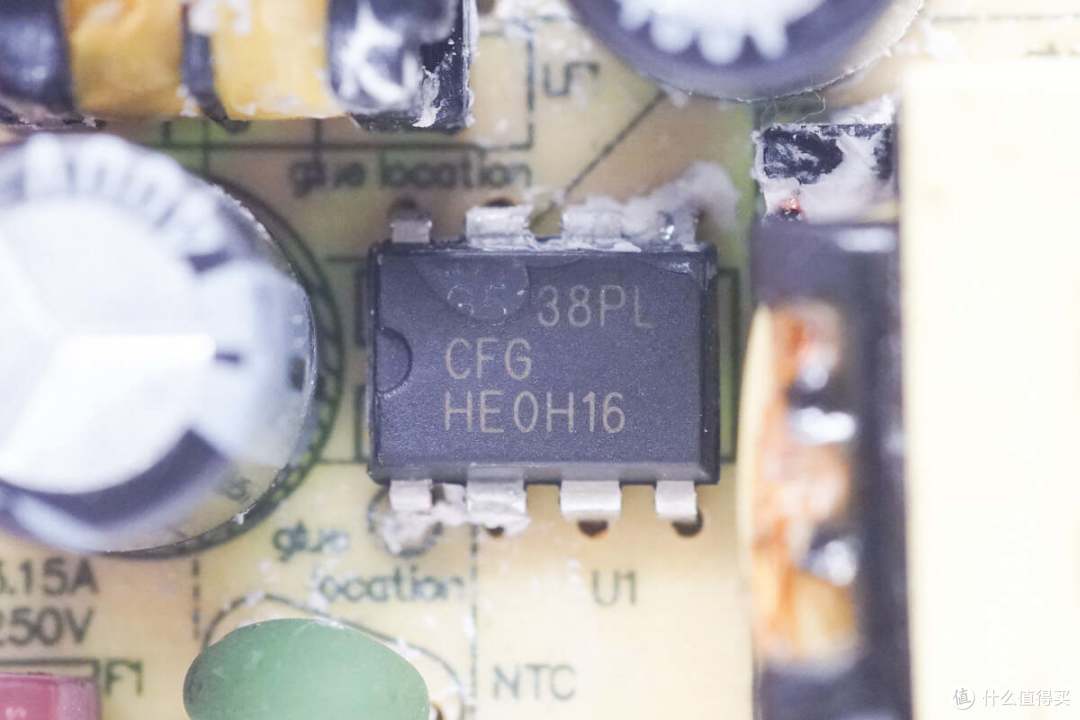

清理掉元件上的胶水，初级主控芯片来自环球半导体，型号G5138PL，是一颗数字控制的QR反激电源芯片，芯片内部集成开关管，空载待机功耗小于75mW，具备快速动态负载响应，为原边反馈，无需反馈光耦。

为主控芯片供电的滤波电容为ZTC品牌。

规格为4.7μF50V。

变压器为EE19磁芯，输出采用多层绝缘线绕制。

蓝色Y电容特写。

PCBA模块输入侧一览，右侧焊接两颗整流二极管，中间位置焊接一颗固态电容，左侧焊接一颗电解电容。

两颗整流二极管为并联连接。

滤波固态电容来自钰邦，规格为470μF16V。

滤波电解电容规格为470μF16V。

全部拆解一览，来张全家福。

充电头网拆解总结

微信支付这款电源适配器采用白色方形机身设计，搭配白色输出线。适配器采用国标固定插头，搭配2.5米长输出线。这款适配器支持100-240Vac宽电压输入，输出为12V2A，输出线为DC插头。适配器机身顶部中心印有微信支付的logo，表明为微信支付收款设备使用。

充电头网通过拆解了解到，微信支付这款24W适配器采用反激开关电源，使用环球半导体G5138PL原边反馈芯片，输出采用肖特基二极管整流。内部高压滤波电容为ZTC品牌，输出端采用钰邦固态电容配合电解电容滤波。适配器内部元件采用胶水加固，整体做工和用料可靠。
