稳定充电速度、高能量输出，立方新能源32700-S01评测

前言

此前，充电头网介绍到 立方电池 旗下的 26700-S01 型号电池，可为客户提供高安全、长寿命、高倍率、高比能、高可靠性的产品及绿色解决方案，并可为客户提供定制化产品及解决方案。除3340mAh 电芯外，另有一款立方新能源32700-S01 电芯，依旧严格遵照国际品质标准与环保标准，下面就来看看这款电芯的性能表现如何吧。

开箱介绍

依旧先展示产品的外观。

立方新能源32700-S01 电芯外部采用钢外壳设计，采用蓝色电芯套膜颜色设计，套膜上印有电芯相关规格参数。

立方新能源32700-S01 电芯套膜侧面拥有电芯喷码“32700-SiB S332315615196”及”+“、”-“正负极标识。

额定容量：4700mAh@0.2C；

标称电压：3.0V；标称能量：14.1Wh；

交流内阻：15mΩ。

立方新能源32700-S01 电芯负极接触面采用合金金属材质制作，，内部用硬碳负极。

立方新能源32700-S01 电芯正极接触面同样为合金材质，内部圆片四焊点连接设计。

立方新能源32700-S01 电芯圆柱高度约70.4mm。

立方新能源32700-S01 电芯圆柱直径约为32.3mm。

立方新能源32700-S01 电芯重量约为129.4g。

立方新能源32700-S01 相较于 26700-S01 体型稍大。

立方新能源32700-S01 电芯放在成年男性手掌中对比，体型略大。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

绘制出折线图，设置电流为 940mA，0.2C为立方新能源32700-S01钠离子电芯充电，充电截止电压为 3.9V，耗时5小时09分左右。

0.5C充电

绘制出折线图，设置电流为 2350mA，0.5C为立方新能源32700-S01钠离子电芯充电，充电截止电压为 3.9V，耗时2小时15分左右。

1C充电

绘制出折线图，设置电流为 4700mA，1C为立方新能源32700-S01钠离子电芯充电，充电截止电压为 3.9V，耗时1小时02分左右。

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时09分钟，0.5C充电充满耗时2小时15分钟，1C充电充满耗时1小时20分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

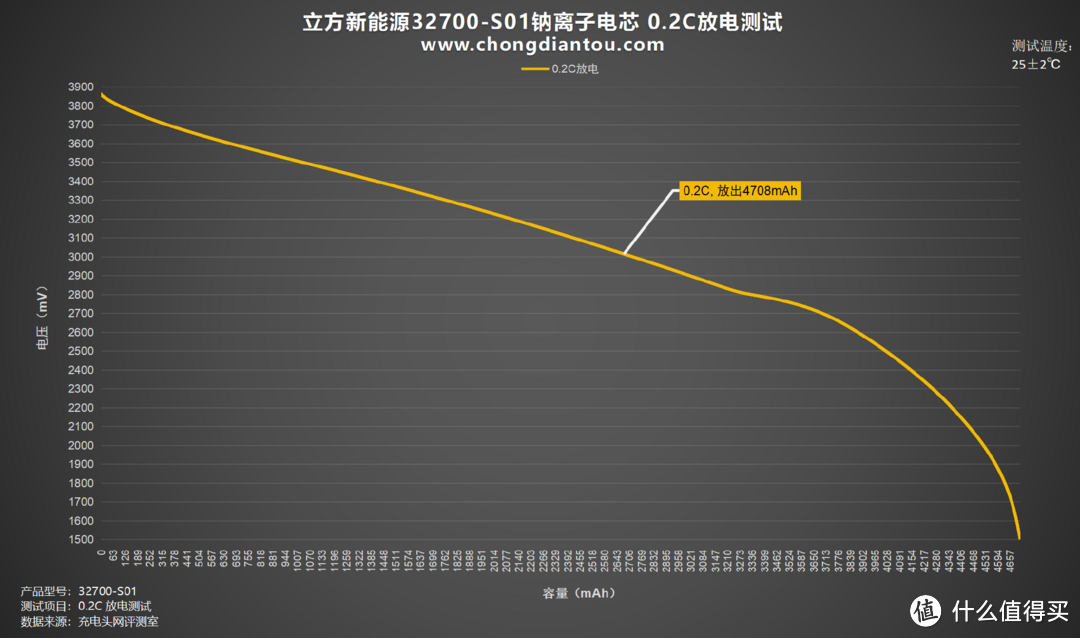

绘制出折线图，设置电流为 940mA，0.2C为立方新能源32700-S01钠离子电芯放电，均压3.05V，放到截止电压为 1.5V，耗时约5小时，放出容量4708mAh，放出能量14.37Wh。

0.5C放电

绘制出折线图，设置电流为 2350mA，0.5C为立方新能源32700-S01钠离子电芯放电，均压3.04V，放到截止电压为 1.5V，耗时约2小时31分钟，放出容量4673mAh，放出能量14.21Wh。

1C放电

绘制出折线图，设置电流为 4700mA，1C为立方新能源32700-S01钠离子电芯放电，均压3V，放到截止电压为 1.5V，耗时约1小时14分钟，放出容量4622mAh，放出能量13.89Wh。

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时14分钟。放电时间最长的为0.2C放电，放电时间约为5小时。

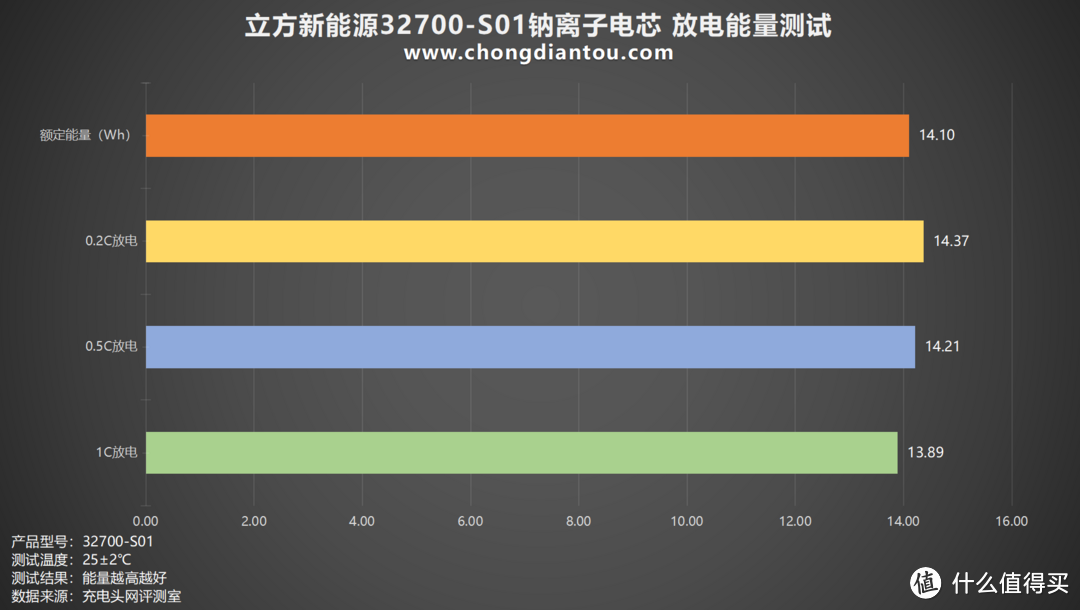

将测试数据汇总成柱状图，放电测试中整体放电能量在13.89-14.37Wh之间；整体差距并不大，其中放电能量最高的是0.2C放电档位，放电能量达到14.37Wh，超过标称能量；放电能量最低的是1C放电档位，放电能量为13.89Wh。

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4708mAh，放出容量最低的是 1C放电档位放出容量4622mAh。

内阻测试

内阻测试部分，充电头网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

将测试数据汇总至表格，可以看到满电内阻电压为 3.9V，空电内阻电压则为 1.5V，立方新能源32700-S01钠离子电芯标称内阻是 15mΩ。

绘制出柱状图，可以看到 3.9V满电内阻为 5.23mΩ，1.5V空电内阻为 5.71mΩ，均没有超过标称内阻，且两组数据相差较小；表现优秀。

温度测试

温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。

充电温度测试

0.2C充电

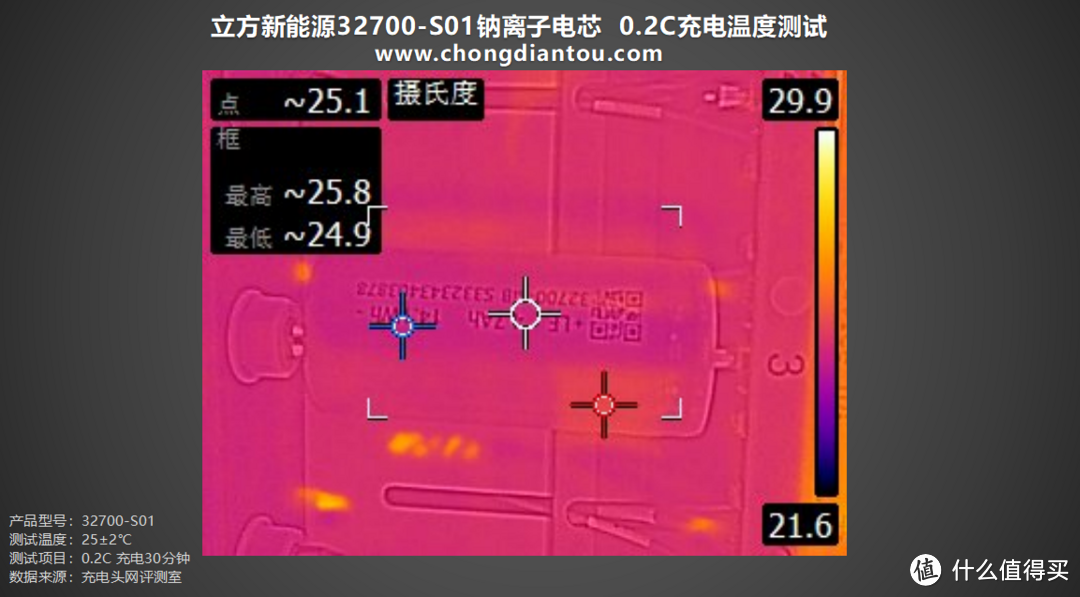

将立方新能源32700-S01钠离子电芯以0.2C倍率进行充电30分钟，表面最高温度为25.8℃左右。

0.5C充电

将立方新能源32700-S01钠离子电芯以0.5C倍率进行充电30分钟，表面最高温度为25.2℃左右。

1C充电

将立方新能源32700-S01钠离子电芯以1C倍率进行充电30分钟，表面最高温度为29.1℃左右。

放电温度测试

0.2C放电

将立方新能源32700-S01钠离子电芯以0.2C倍率进行放电30分钟，表面最高温度为26.8℃左右。

0.5C放电

将立方新能源32700-S01钠离子电芯以0.5C倍率进行放电30分钟，表面最高温度为27.6℃左右。

1C放电

将立方新能源32700-S01钠离子电芯以1C倍率进行放电30分钟，表面最高温度为34.3℃左右。

充电头网总结

这款立方新能源32700-S01钠离子电芯，充电头网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时02分完成充电，放电部分，可以看到0.2C倍率放电放出容量4708mAh，放出能量达到14.37Wh，均达到了标称数据。

内阻和温度表现， 3.9V满电内阻为 5.23mΩ，1.5V空电内阻为 5.71mΩ，均没有超过标称内阻，且两组数据相差较小；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在26-29℃区间；放电温度在26-34℃区间，充电发热量不大，放电时温度较高属正常现象。

整体来看这款立方新能源32700-S01钠离子电芯无论是充放电测试还是内阻以及温度测试都有着不错的性能表现，与锂离子电芯不相上下，而钠离子电池具有低成本，温度较低以及与铁锂相当的安全特性，在未来钠电池有着更大的发展空间，此外；立方新能源在计划至2025年末，实现钠离子电池10GWh/年产能。为钠离子电池产业链发展以及全球双碳目标的达成做出贡献。

相关阅读：

1、立方26700-S01 钠离子电芯：资源丰富，安全高效的新能源选择

2、立方32700-S01 钠离子电芯：安全、稳定、高效的新能源选择

3、出货畅旺！立方圆柱型钠离子电池量产出货！
