在不带钥匙出门的路上越走越远。为摩托踏板车安装哈啰智能芯

从618入手指纹锁和小豹子a4开始，到为我自己的gy6加装智能芯，现在的我出门再也不用把钥匙拿在手上了。

BECK指纹锁智能门锁人脸识别可视猫眼视频通话对讲家用防盗门本地室内大屏彩屏全自动电子密码V6Q高端全自动+微信临时密码999元京东去购买

今年的618，入手了👆🏻指纹锁，自己安装还退一百安装费，最终折合509到手。接着，因本地疯传7月1号开始严查超标电动车，又趁好价入手小豹子a4给老婆开，1299网购+55上牌=1354，上牌是小程序办理邮寄到家。

五星钻豹电动车新国标电瓶车48V20AH长续航男女成人小型代步车外卖车两轮电动自行车A4源彩黑/油光亚黑3999元90侧开后涨闸，后轮电机锁定电机，车推涨闸锁不走，提升安全。京东去购买

好了，本文应就此结束了。

然而并没有，张大妈孜孜不倦的开始给我推五星钻豹的文章，其中好几篇都是说加装哈啰智能芯的分享，作为一个正经的无欲中老年人，怎能受得了这种诱惑，马上去小黄鱼巨资139买了个eb26给豹子装上，安装过程很简单，就那么几根线，接上就行了，我也没并联原车防盗，直接把原车防盗器给拆了吃灰。

哦，是了，我还对豹子的电门锁做了改动，电门原本是有两档的，1档是不开大灯和尾灯的，再扭多1下，2档才开，我拆开仪表台，把1，2档的线给短接了，现在是一通电就大灯尾灯齐开，白天也开，反正led用不了多少电，但驾驶过程中的安全系数大大增加，做更亮的仔。

过了没多久，我又不爽了，凭什么老婆可以无钥匙出门而我还要带着一串gy6的钥匙出门？不行，我要为我的gy6也装上哈啰智能芯，开始蹲海鲜市场的日子，巭不负有心人，在蹲了半个月后，给我蹲到了1个nb10，还带3年费用，对方说与他的电动车不匹配，折腾一番后还是不好用，才白菜价放上海鲜市场怒卖之。

nb10到手了，开始进入贤者模式，先测试，看看这智能芯最低可以在多少伏电压下工作，最终得出，26v可以工作但不稳定，偶尔无响应，30v以上就能正常工作了。开始整理思路，出方案。方案就是12v升压至36v给智能芯供电，再通过一个36v的继电器去控制电门锁的通断。思路是这么个思路，盘他！

先去买个dc-dc升压模块和继电器，升压模块我买的是lm2587升压模块，最高可调至36v，

大8脚中间继电器两开两闭10A/AC220/110V/DC48V/36V/DC24V/12V/6V8元淘宝精选去购买

DC可调升压模块lm2587大功率升稳压电源板3V5V12V转19V24V30V36V9.9元天猫精选去购买

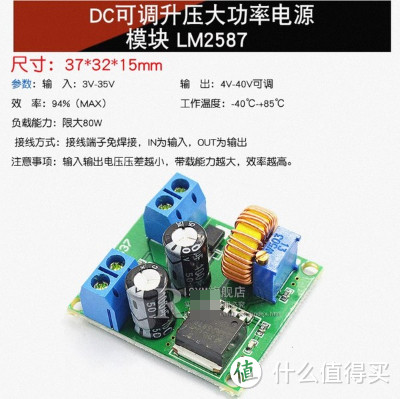

dc-dc升压模块

继电器买对应电压的，dc36v直流继电器就可以了，继电器要连插座一起买，有插座才方便接线，不然就要焊锡来接线了。

dc36v继电器，8个脚的，最大承载电流10a或以上

待东西到齐，开搞，接线说明如下：

我的电门锁是4根线的，也就是两对线，正极的输入和输出为1对，熄火线和负极为1对。

当正极的输入端和输出端断开，熄火线和负极闭合，此时车辆处于停止状态，等于你关了电门，拔了钥匙。

当正极的输入端和输出端闭合，熄火线和负极断开，此时车辆处于启动状态，等于你插入钥匙，扭开了电。

1，升压，找到12v常电正极，一般是红色，接入到升压模块的输入端正极，再找到12v负极，一般是绿色，接入到升压模块的输入端负极。PS：由于全程都是共地的，后面的负极我都统一称为负极，不在区分12v和36v。

2，接入智能芯，智能芯我这里只用到2根线，红色正极输入，橙色acc输出，黑色负极。把升压模块输出的36v电按红正黑负接到智能芯的红色线和黑色线去。。

3，继电器。继电器一共8个脚，如下图所示，

13和14为供电端，分别接智能芯的橙色线和负极。

9脚接12v常电，即电门锁插头里面的红色；

12脚接负极，直接从14脚搭根线过来就行。

4脚接熄火线，即电门锁插头的白黑双色线。

5脚接电门锁输出，即acc，电门锁插头里面的黑色线。

1脚悬空啥都不接。

8脚悬空啥都不接。

二开二闭继电器，8个脚

就这样接好后，就OK啦。以上接线，适合有一定电工基础的人看，如看不懂，你拿给修摩托的看，也能看懂。

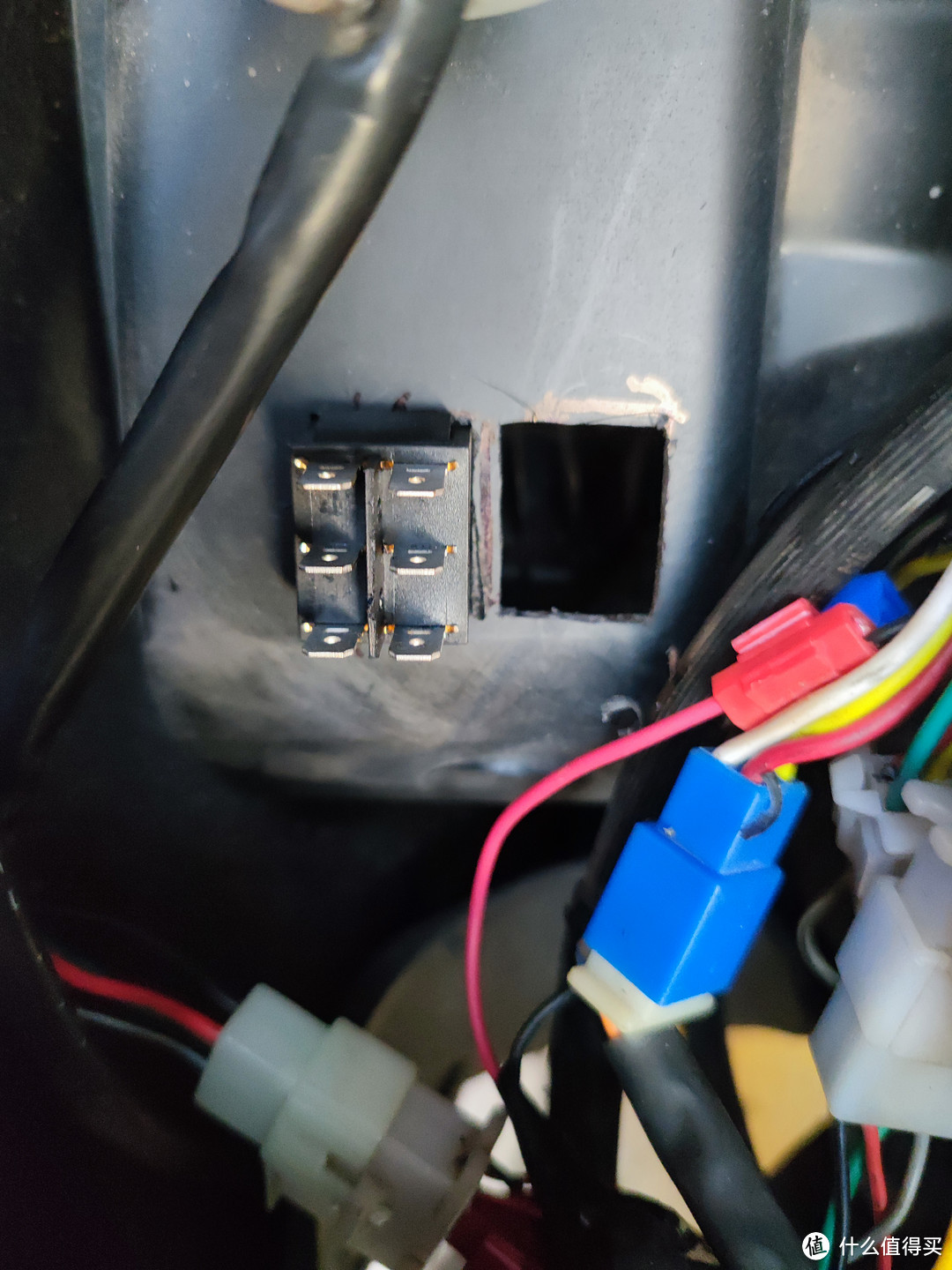

然后是使用上的选择了，1是只要智能芯控制，废掉电门锁，即系电门锁插头给拔掉，2是两者共存，既可以智能芯启动，又可以钥匙启动，我是成年人，当然是都要啦，于是我在前置物箱里面加了两个船型开关（承载电流10a或以上），如下图，打上去，只能用钥匙启动，打下来只能用智能芯启动。

就这样，快快乐乐的骑了一个星期后，我发现我还是离不开钥匙，我要用钥匙开坐桶啊，于是继续想继续找解决方案，一开始是想着直接买成品的坐桶电锁，然鹅万能的淘宝居然没有适配的，就只能自己改装咯，一开始想的是用电磁铁推拉，后来到手测试，发现电磁铁力气不够啊，直到拼多多给我推送了这个

一顿操作猛如虎

安装前

安装后，右边的拉杆通电一瞬间往前一推，就把坐桶锁给开了，非常的奈斯

金属按钮开关带灯16/19/22MM高平圆形自复位自锁启动电源防水按键3.3元淘宝精选去购买

开关我买了👆🏻圆形带灯自复位开关，在座包后面的正中间打了个孔装上。在这里啰嗦一句，要买16mm的，我贪便宜用签到红包几毛钱买了个12mm的，不是不能用，只是太小，按的时候不是按，是戳了，哈哈。对了，开关要接acc哦，不要接了常电，接了常电就随时都能开了，等于没锁了。

在座包后面转个孔，装了开关

自此以后，我就把钥匙锁在坐桶里面了，当要用到钥匙的时候，电动开锁拿出来，很少用到钥匙。平时使用就用手机开关就好了。

结尾，这改装我在国庆节期间完成的，至今使用已经一个月了，感觉挺好的，出门不再带钥匙，上下车拿出手机一按就ok，非常的奈斯。然后由于这个改装，我花了近一个月了解现在市面上所有的无钥匙解决方案，如接近开关，无网络的蓝牙开关等等，如果大家有这方面的问题要探讨的，欢迎留言讨论。为什么市场上这么多云控平台而我选择用智能芯？因为用智能芯可以有蚂蚁森林能量啊，哈哈。

当然，这个哈啰智能芯也有不足之处，比如不支持我们常人认知的nfc开关，他说是说支持nfc，但他的nfc开关方式是，你拿手机去感应他的nfc贴片，感应好后，手机会自动打开APP并启动车辆，这与我们日常认知中的拿着nfc卡片去感应，感应正确后开启车辆，是完全不同的体验，好与不好，见仁见智，反正我是不用的，我直接桌面添加小组件，放在首屏，一键开启他不香嘛。

下面列举一下其它问题

1，这又是升压，又是继电器的，会不会把电池给搞亏电了？

我拿万用表测量过了，当处于待机状态时，升压模块加智能芯的待机电流是60ma左右。当开启后，升压模块➕智能芯➕继电器的电流是320ma左右。也就是说除非你半个月以上不用车，否则以踏板车12v7ah的容量来说，无感知。那么如果你长时间不用车了，你可以把切换开关切换到电门锁去，就能实现0ma待机了。

2，如果需要临时熄火怎么办？

如等红灯，如加油，如遇见熟人停下说几句。加个熄火开关啊，还是圆形带灯的，16mm的，装在油门把手附近顺手按的地方就行了。我选择装在大灯开关的旁边。

加装的熄火开关，灯常亮，逼格棒棒的

3，智能芯的eb26和nb10怎么选？有什么不同？

eb26用的是2g网络，nb10用的是4g网络，理论上来说，nb10比eb26好，但理论是理论，我实际用起来，感觉eb26比nb10反应更快。而且在APP里面看固件，eb26的固件是v16，nb10的固件是v13。功能方面，eb26也比nb10多了几个,更适合电动车使用，见下图

nb10，基本没啥功能，要啥没啥

eb26，报警功能多

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
