华硕在去年B460系列上搞了个CPU性能增强技术——APE。这个功能可以非K的处理器,在B系列主板上解锁处理器功耗限制,获得更强的处理器性能。这个从无到有的魔法,在B560系列上升级到了进阶版——APE 2.0,进一步优化功耗和性能之间的平衡。

那么什么是APE 2.0

APE 2.0免费提升20%的性能,华硕B560重炮手实测

在AIDA64里,我们可以看到这么一项参数CPU Power Limit 1(Long Duration)/ 2(Short Duration)。在CPU睿频的驱动下,CPU 会很快地达到PL限制的功耗,并且直至时间窗Tau(28s / 2.4ms)达到,就会开始降频。这就是为什么睿频的时间都不会很长。

而APE 1.0功能,就是提高PL的功耗。虽然Tau时间保持不变,但是CPU难以触及功耗限制。CPU达不到功耗限制,就不会发生降频,会一直保持在睿频状态下。

APE 2.0,则是在APE 1.0的基础之上,增加了动态调整功能,主板会根据CPU的特性自动匹配合适的Load Line值,动态调整电压和功耗。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

那么这个APE到底效果如何,具体能提升多少呢?是骡子是马,就让我们溜一下~最近刚好要装台B560的电脑,那就用i5-11400F+华硕B560重炮手来为大家实测一下吧~

主板

APE 2.0免费提升20%的性能,华硕B560重炮手实测

华硕TUF B560M-PLUS WIFI重炮手,属于性价比比较高的型号,供电也不弱。APE 2.0也算是一种形式的超频,所以尽量供电用料猛一点型号。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

CPU 供电区域采用 8+1 相 Dr.mos 数字化供电方案。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

Dr.MOS芯片为安森美NCP302150 ,单相供电最高可达45A,我记得最近TUF RTX 3070 Ti GAMING也是用的是这个Dr.MOS。PWM控制器使用了英飞凌为华硕定制的ASP1900B,这个供电应付APE 2.0完全够了。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

intel平台也总算在5系列开始,支持PCIe 4.0了,B系列也支持内存超频了,这一代中端系列的提升还是蛮大的。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

扩展接口方面,USB 2.0 、USB 3.0 、USB 3.1 Tpye A / C 各种USB接口一共9个。板载 2.5G 高速网口,以及 intel AX200 WiFi6 无线网卡,板载的声卡支持 7.1 声道输出以及同轴光纤输出。

内存

APE 2.0免费提升20%的性能,华硕B560重炮手实测

内存使用的是金士顿掠食者 DDR4 4000 16GB(8G×2)的套装条子的编号为,时序为CL19-21-21-39。

SSD

APE 2.0免费提升20%的性能,华硕B560重炮手实测

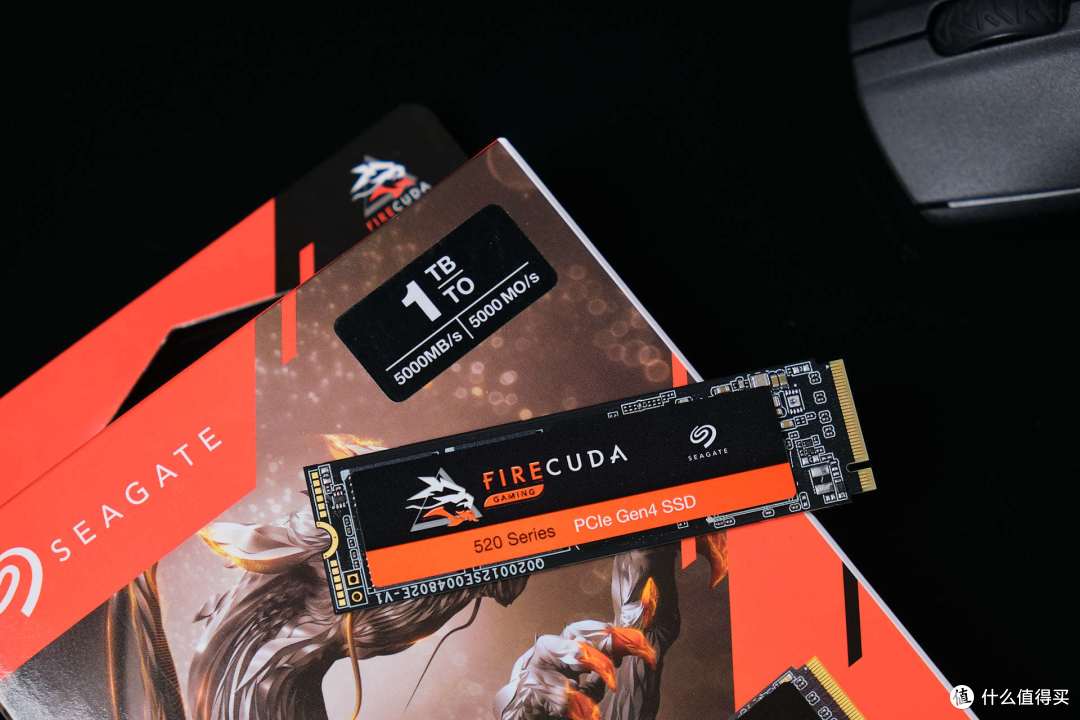

硬盘方面,选择希捷 酷玩520 1TB,除了这款SSD本身速度很快外,它还提供了1800TBW的超长寿命,并且这款SSD还是1:1写放的,所以这款硬盘的实际寿命会非常长。希捷还特别赠送了3年内免费原厂数据救援服务1次,所以最近帮人装机用的都是这个盘。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

主控方面,是希捷定制的群联PS5016-E16主控,缓存为SK海力士的4Gb DDR4 2400MHz缓存,正反各一颗,总共1GB容量。闪存颗粒则是来自铠侠的96层BiCS4的3D TLC原厂颗粒,单颗容量256GB,正反各2颗,总容量1TB。

供电

APE 2.0免费提升20%的性能,华硕B560重炮手实测

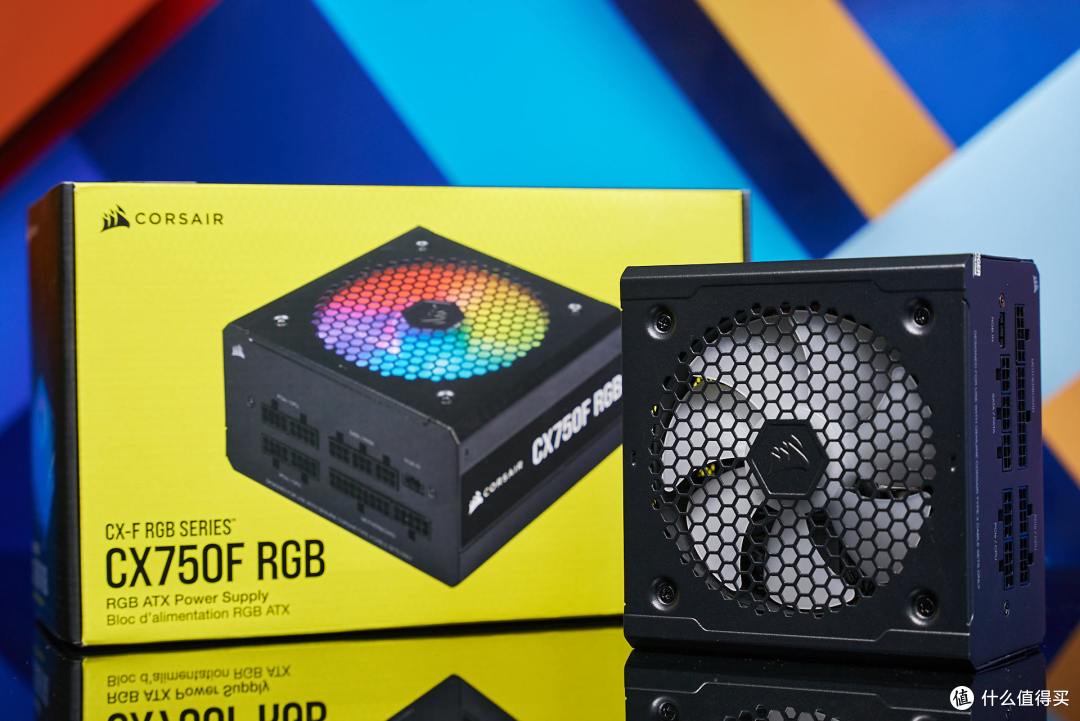

电源方面使用的是美商海盗船CX750F RGB 750W 全模组电源。这个电源非常的小巧,可以看到12cm的7叶静音FDB风扇占据了这个电源很大的面积,所以你可以想象,这个电源的在同级电源里算非常小巧的了。14cm x 15cm x 8.6cm的体积,大部分小机箱都可以轻松塞下,体积越小越节省机箱的空间,走线就越轻松。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

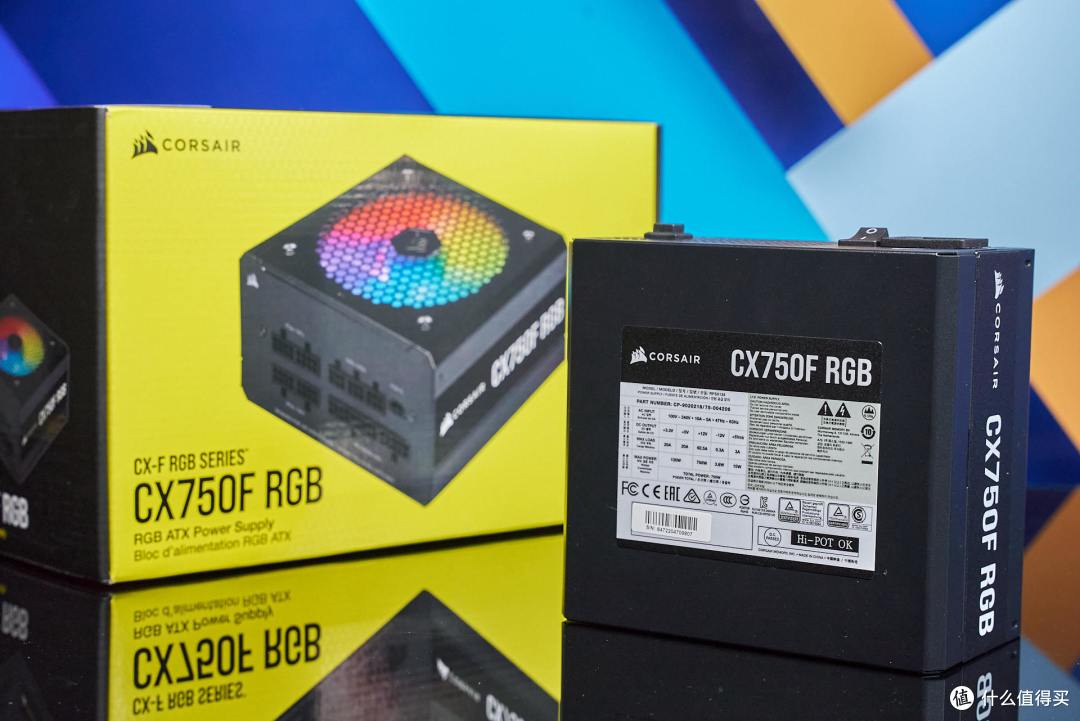

80PLUS铜牌认证,最高转换效率88%,日系电容,5年质保。750w的容量非常足,未来升级i9也完全够用了。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

电源接口也是非常充足的,有独立的灯光控制接口,可以单独控制风扇灯光。

散热

APE 2.0免费提升20%的性能,华硕B560重炮手实测

散热为海盗船H150i RGB PRO XT,不要小看带的是i5,我记得之前b460的时候测试APE 1.0的时候发热量非常大,240的水冷都能冲到90多度,加上还要测试11600K,所以这次直接换了个360试试。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

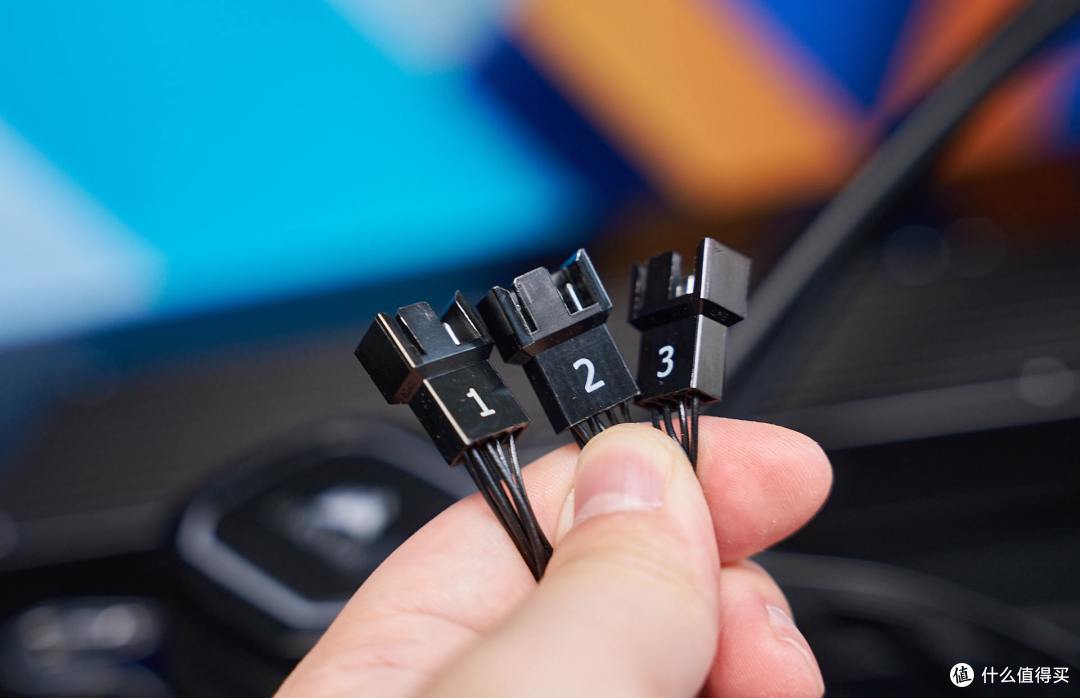

标配3把ML120磁悬浮PWM无光风扇,最大转速2400 RPM,风压为75CFM。可以通过iCUE软件开启零转速散热模式,在低温时保持风扇静止。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0免费提升20%的性能,华硕B560重炮手实测

特别值得一提的是,这款水冷是没有附赠控制器的,因为控制器直接被集成到了冷头里。而冷头的灯光控制走的USB接口,可以与华硕AURA实现神光同步。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

我还在前面板上装了3个RGB风扇,这样RGB也有了,还不会特别刺眼,风扇上使用了的是海盗船SP120 RGB 精英版。除了看为了它的RGB,主要还是因为它很安静,噪音只有18-26.5 dBA。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

和水冷一样都是用USB进行控制的,不过风扇随包附赠了一个6口的灯光控制器,所以可以整出的花样比较多。

机箱

APE 2.0免费提升20%的性能,华硕B560重炮手实测

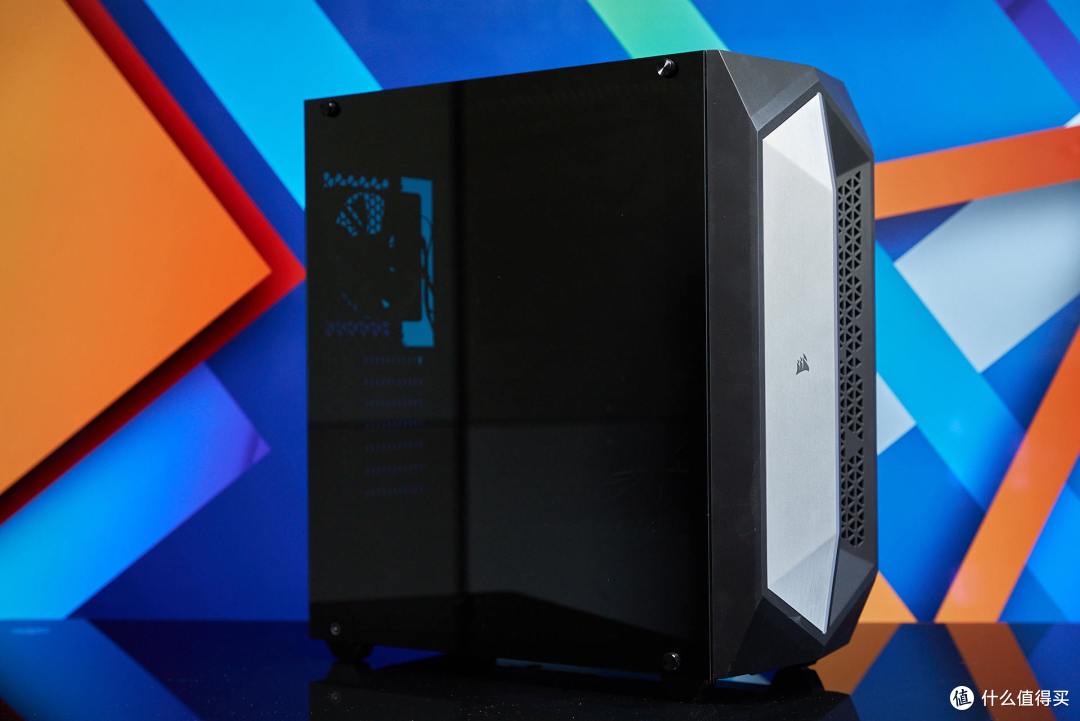

机箱使用的是海盗船470T 1号那天300多入手的,主要觉得前面板设计得非常特别,虽然是ATX机箱,但是整体非常的轻,应该不到7kg的样子。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

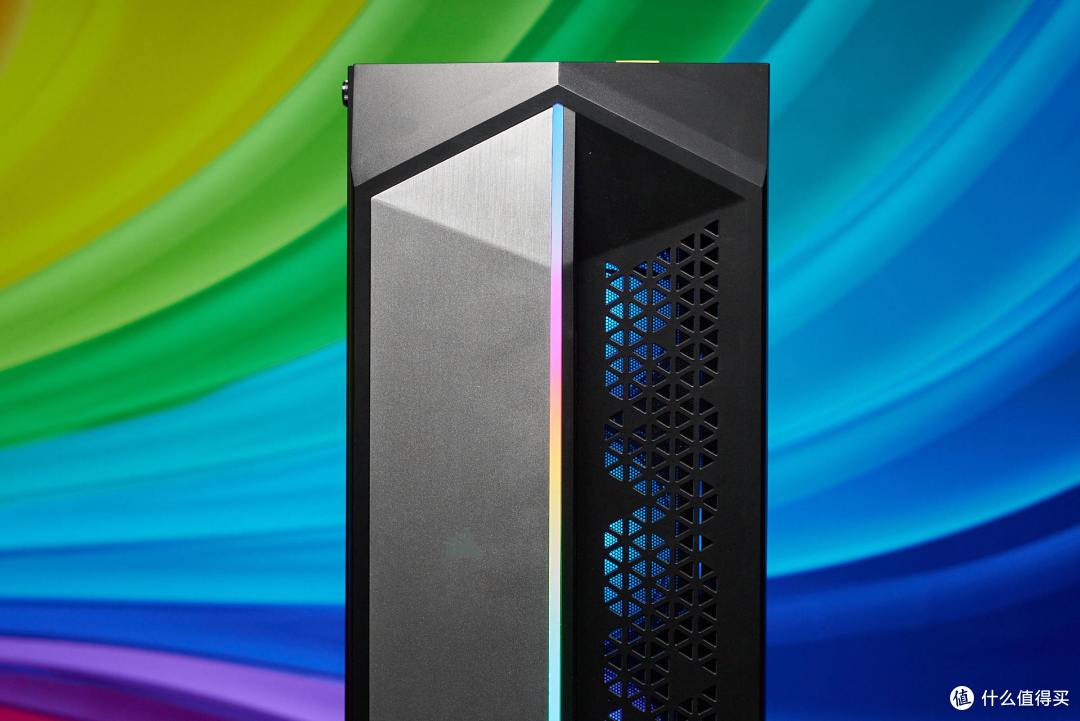

前面板拉丝设计,旁边有一条RGB灯带,折叠半镂空的设计,内部配有一个磁吸式的防尘网,后方标配了一把12cm的风扇。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

顶部的配有灯光控制按钮,用来控制前面板的灯带,配有2个USB3.0接口和一个耳机麦克通用的3.5mm接口。顶部的磁吸式防尘网上配有一个黄色的硅胶提手,方便取下,看起来也很个性。

装机

APE 2.0免费提升20%的性能,华硕B560重炮手实测

忘记说了显卡用的是ROG猛禽的RTX3060Ti。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0免费提升20%的性能,华硕B560重炮手实测

这冷头真的是超级亮,我后期已经做了减光处理了,还是感觉有点轻微过曝。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

整体颜值还是相当不错的~

APE 2.0设置

APE 2.0免费提升20%的性能,华硕B560重炮手实测

除了B560,H570也是支持的,有兴趣尝试的朋友赶紧去升级BIOS吧~需要注意的是这个功能,目前只有使用11代酷睿非K处理器时才可以开启这个功能。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

开机装好win10之后会自动安装华硕 ARMOURY CRATE,可以在里面下载最新的主板BIOS,把文件拷到 U盘上,进入 bios 更新到 0820 版本以上,即可开启 APE 2.0。主板的更新BIOS设置还是非常友好的,小白看教程也能轻松操作。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

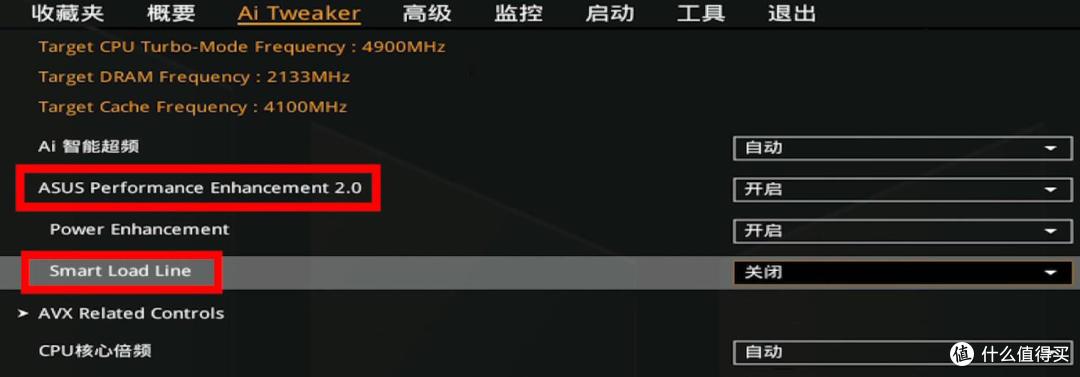

具体的设置方法:先在Ai Tweaker上开启ASUS Performance enhancement 2.0功能,你会发现Smart Load Line选项,是处于关闭状态,此时的设置下,系统是处于APE1.0状态,也就是CPU功耗全解锁不设限、不调整的状态。只有打开了这个Smart Load Line功能,才是真正开启了APE 2.0功能。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

手动开启后,会出现一个警告,不要慌,只是提醒你,下次一次开机时会有点长,点击OK后保存BIOS重启即可。

测试

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0免费提升20%的性能,华硕B560重炮手实测

11400F的默认状态太佛系了,拷机状态才只有41℃,很明显CPU是有很多提升空间的。APE 2.0和APE 1.0虽然都是把11400F的全核心频率拉到极限,但是不同的是APE 2.0会动态调参,不会像APE 1.0那样无脑冲。还好我用的是360水冷,感觉要是使用普通风冷,APE 1.0估计能冲到100℃,而且这个功耗表现,应该也是超过主板的供电能力的,此时应该是在超负荷状态下供电。APE 2.0的表现就正常多了,功耗和温度的控制表现得相当不错,功耗相比1.0少了快一半,也没有超过主板的供电限制,安全性和健康度要好不少。感觉上好一点的风冷应该也完全可以压得住。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0免费提升20%的性能,华硕B560重炮手实测

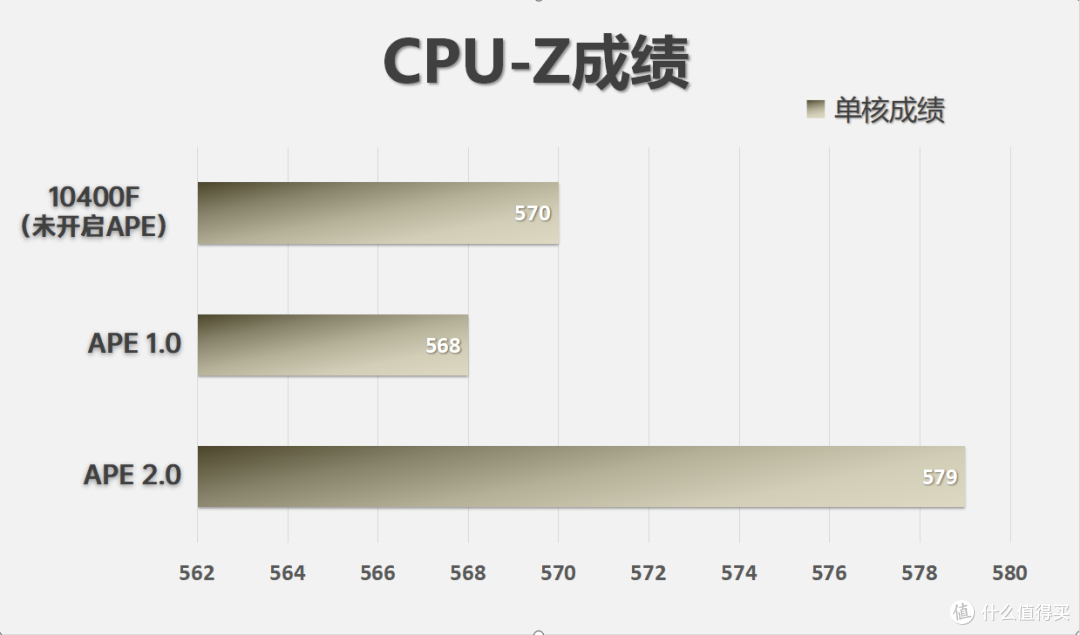

CPU-Z成绩如上图,APE 1.0的性能不升反降。APE 2.0相比默认状态下略有提升,不过提升幅度并不大。这可能和CPU-Z本身的测试机制就有关系,CPU-Z跑分都很快,基本不到15秒就跑完了,即便是不开启APE功能,CPU估计还没有达到功耗限制,跑分就完成了,所以CPU-Z的成绩提升不大。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0免费提升20%的性能,华硕B560重炮手实测

到了R15上,性能提升就变得明显了,因为R15的测试时间还是蛮长的。不过单核心的提升依旧不太明显,其实也很好理解,因为只是单核心睿频,功耗提升也是很难撞墙的,可以一直保持单核心睿频状态。但是多核心睿频就太容易撞墙了,一旦撞墙,默认状态就只能维持28秒,而在APE状态下则可以长时间维持,多核心成绩相比默认状态提高了20% 左右,APE 2.0相比1.0也略有提升。

APE 2.0免费提升20%的性能,华硕B560重炮手实测

R23的情况也基本一致,多核心有20-25%的性能提升,这些提升都得益于于APE状态下,更长时间的睿频。

最后

APE 2.0免费提升20%的性能,华硕B560重炮手实测

APE 2.0通过智能识别CPU的体质,动态调节 AC Loadline值,从而相比APE 1.0在温度和功耗上大幅度降低。并且,性能相比APE 1.0不降反升,所以强烈建议,使用非K CPU的用户开启这个功能,可以免费获得20%的多核心性能。有点好奇,不知道下一次APE 3.0,华硕还能为我们带来怎样的惊喜~
