家中五口开关面板改装type-c充电口
创作立场声明:并无恰饭成分,请放心食用
前言
面板几年前买的,自带一个usb口,标记功率为5v1a,已经不能满足新设备的充电需求,面板上红色的指示灯在黑夜中格外显眼,也不能再忍了!

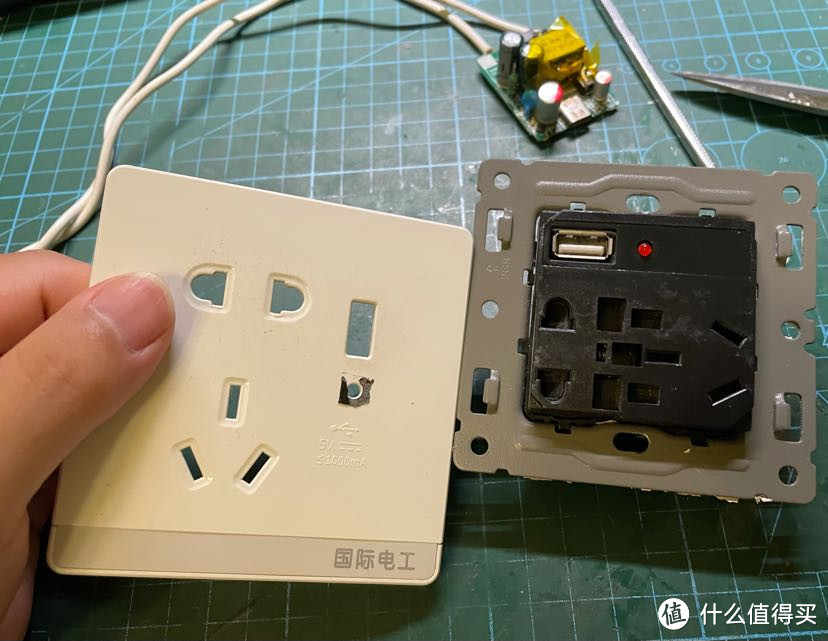

拆解

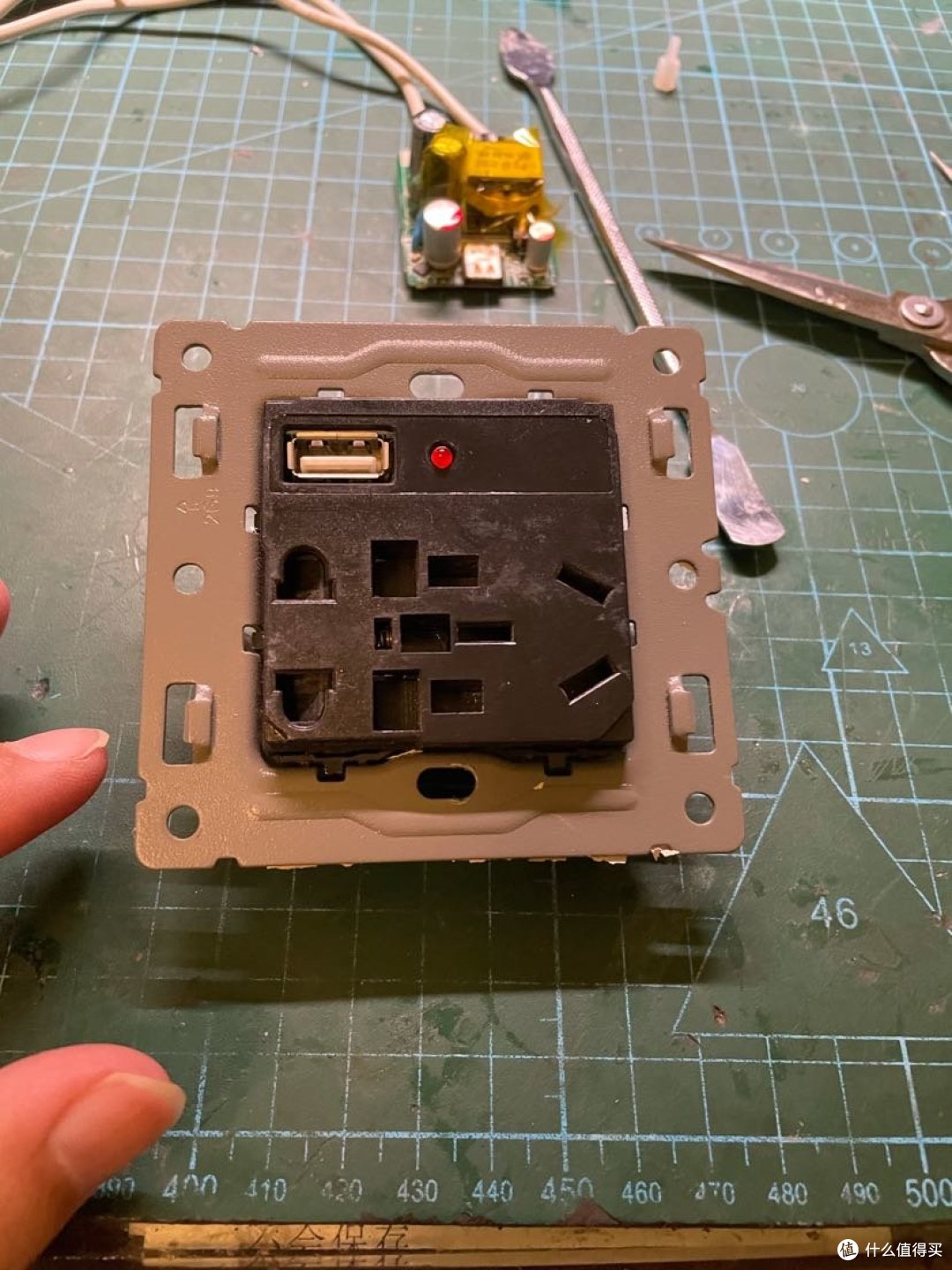

抽出5v电源板,发现还有一个空的usb焊盘,变压器的焊盘也有大小两种,说明这个板子应该还有另一个2口的版本。
背面没有元件,板子的做工算不上好,马马虎虎,芯片采用jtf3510,网上没有搜到资料。
更换
新电源板是在买其他电子垃圾时候凑单2.5元买的,看板型比较像山寨苹果快充头上用的,实测也需要握手协议才能输出电压,只连正负极不输出。但是最高只支持到5v2a,不支持苹果快充,这让我搞不明白原来是用在哪里的。
上面有两个芯片,l39740主控芯片和mo3521协议芯片,也都没查到资料。
不过看做工还是好于原来那个,来都来了,换上吧。
不过新电源板比原来的长,需要切割掉这个后盖,拿出我新买的手磨。
装好后pcb的尾部稍微突出一点,问题不大,定位后用ab胶固定下,内部再灌满硅胶。用两根耐高温的硅胶线连接原来的供电铜片。
正面是这样的,用电工胶带封住原来的USB A口。

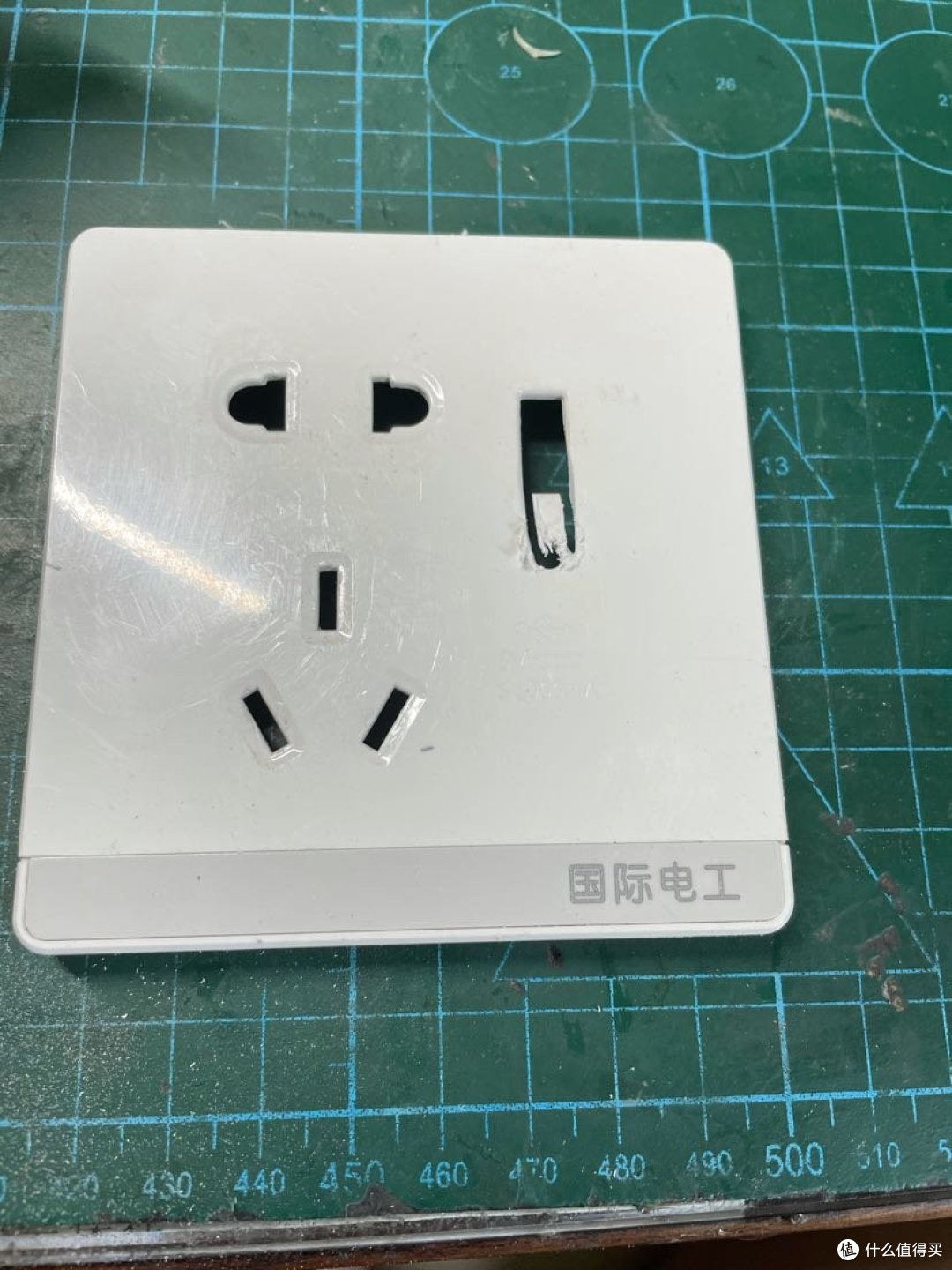

装上白色面板看一下效果,因为中间的C口缩在里面,白色面板略微有点挡插口,所以只能把面板上的口开大一点。
找一个白色塑料片遮挡一下原来的a口位置,略微有点丑。

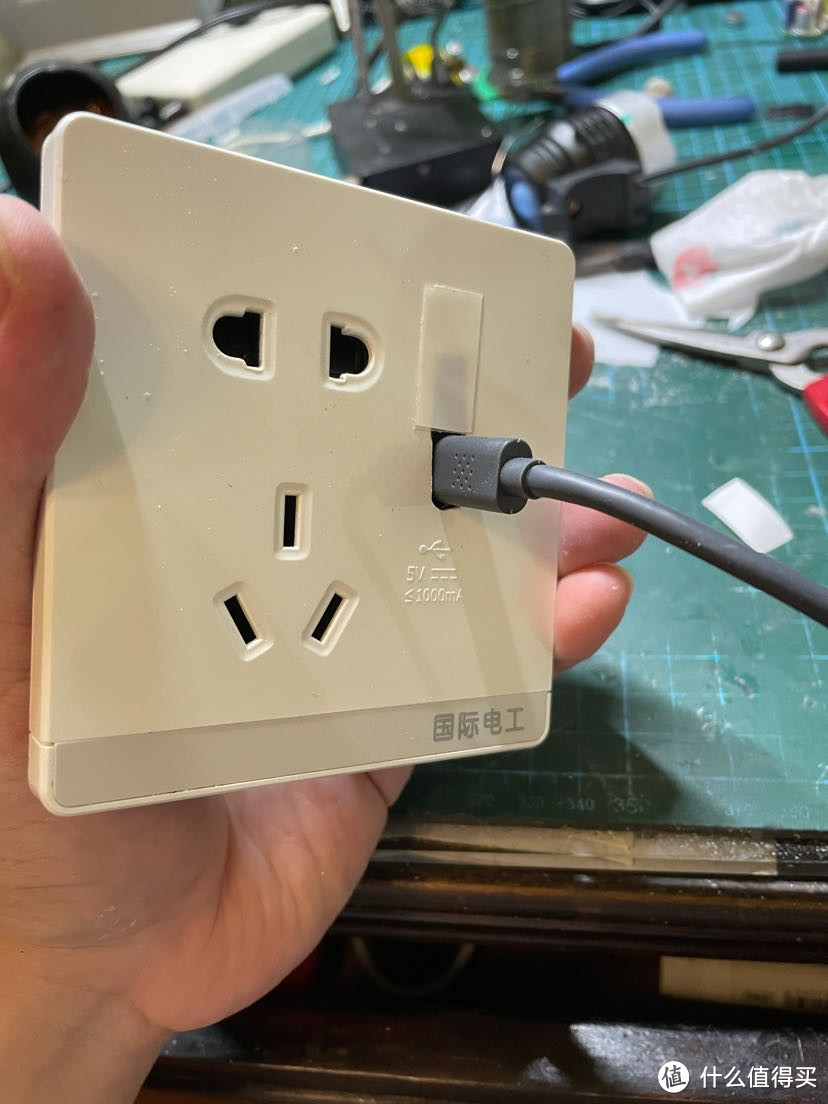

不过插上线的效果还行吧……
后来丑的忍不住,我又重新剪了一张塑料片。
插上线看看,嗯……略好了一点
注意事项⚠️!!
拆装面板有触电危险!!切勿随意模仿,出现意外责任自负!
拆装面板时候需要断开家中总开关!安装时候需要断开家中总开关!确定没电才能更换!
注意绝缘保护!
