“唱吧K歌宝，头大就是好”，小巨蛋家庭KTV P6拆解报告

作为目前无线音频市场的一员，K歌宝虽然没有蓝牙耳机和智能音箱类产品使用更广泛，但伴随着短视频和K歌平台的兴起，以及随时随地想唱就唱的便捷使用体验，使其同样受到了众多用户的喜爱。

唱吧K歌宝凭借着唱吧APP平台的丰富用户群体，在目前的K歌宝市场中占据着大量的市场份额。小巨蛋P6是唱吧旗下一款主打家庭KTV的产品，在外观设计上延续了“唱吧K歌宝，头大就是好”的传统，依然兼具着舒适的握持手感和高性能的无线音频体验。

配置上采用了2颗5W大功率喇叭搭配2个低音加强器组合，实现四向发声；并搭载了全新升级的唱吧K歌芯片，以及用于降噪的DSP芯片。功能上支持电视、手机双模式K歌，支持无线双人合唱，小米电视专享8种K歌音效；拥有6小时续航等。

我爱音频网此前还拆解过唱吧K歌宝小巨蛋麦克风G2、唱吧精灵麦克风 Q3 LINE FRIEND 心动版 莎莉，并对K歌宝市场做了详细的专题报道。下面就让我们来看看这款产品的详细外观设计和内部结构配置吧~

一、小巨蛋家庭KTV P6开箱

包装盒正面展示有产品外观，主打特点：能连电视唱歌的麦克风，以及产品名称：唱吧小巨蛋家庭KTV P6。

包装盒背面是唱吧丑萌的动画人物使用小巨蛋唱歌的场景，以及8项产品功能特点：双喇叭大功率功放、一键连接电视模式、四向环绕立体发声、创新技术更大音腔、金属手柄潮酷外观、低音加强人声厚实、唱吧大数据自研发、多种音效玩法丰富。

侧边是图文展示的产品特点，包括一键电视K歌，家庭欢唱KTV、金属质感手柄、双人无线合唱、唱吧大数据自研发、大功率大喇叭。

另外一侧同样是图文展示的产品特点：四向环绕立体声、八种K歌音效、低音加强人声厚实、超心型音头、创新技术大音腔、无拘束畅快K歌。

包装盒底部同样是产品的多项功能特点介绍，以及产品出厂条形码和防伪标志等。

包装盒内配件有充电线、音频线、产品说明书等。

USB-A to Micro USB充电线。

3.5mm to 3.5mm音频线。

唱吧K歌宝小巨蛋P6整体外观一览，此款为紫金色配色，整体外观延续了家族式的设计风格，机身头部与握柄体积对比非常强烈。

握柄底部是音频输入接口、耳机接口、充电接口和一颗蓝牙复位按键。

机身上标签信息有产品型号：Changba P6，规格：输入5V-1A，北京唱吧科技股份有限公司，中国制造。

麦克风头部带着超大号的防风帽。

取掉防风帽，机身上喇叭单元采用了圆形出音孔。

低音加强器采用了椭圆形出音孔。

麦克风顶部设计有散射状的开孔，内部有防尘棉覆盖，中间位置是拾音麦克风。

握柄上设置有6颗功能按键，分别是TV按键、麦克风音量加减、扬声器的音量调节，以及“唱”电源按键，兼具音效的切换。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对唱吧K歌宝小巨蛋P6进行有线充电测试，输入功率约为2.33W。

二、小巨蛋家庭KTV P6拆解

通过开箱，我们详细了解了这款产品的外观设计，下面进入拆解部分，看看内部结构设计~

卸掉顶部卡扣式球形盖板。

盖板内侧通过较厚的防尘棉覆盖，用于防尘防风噪。

腔体内中间位置固定拾音咪头。

拾音咪头固定在唱吧专利波浪抗震结构上，能够有效防震防啸叫。

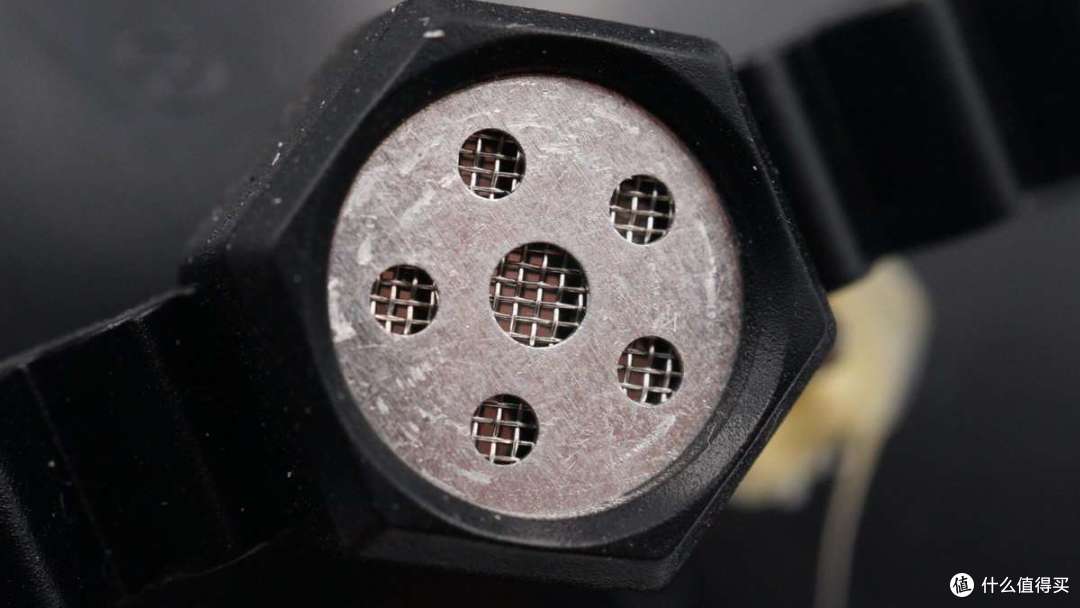

拾音麦克风正面特写，金属壳体，内部金属网防止异物进入。

拾音麦克风上雕刻图案特写。

卸掉螺丝打开腔体。

拾音麦克风通过导线和插座连接到主板。

主板通过螺丝固定在扬声器单元腔体上。

主板上通过插座连接其它组件，导线均有泡棉包裹，防止共振产生杂音。

唱吧K歌宝小巨蛋P6头部拆解一览。

扬声器单元结构一览。

扬声器单元腔体与外壳衔接处设置有橡胶垫缓震。

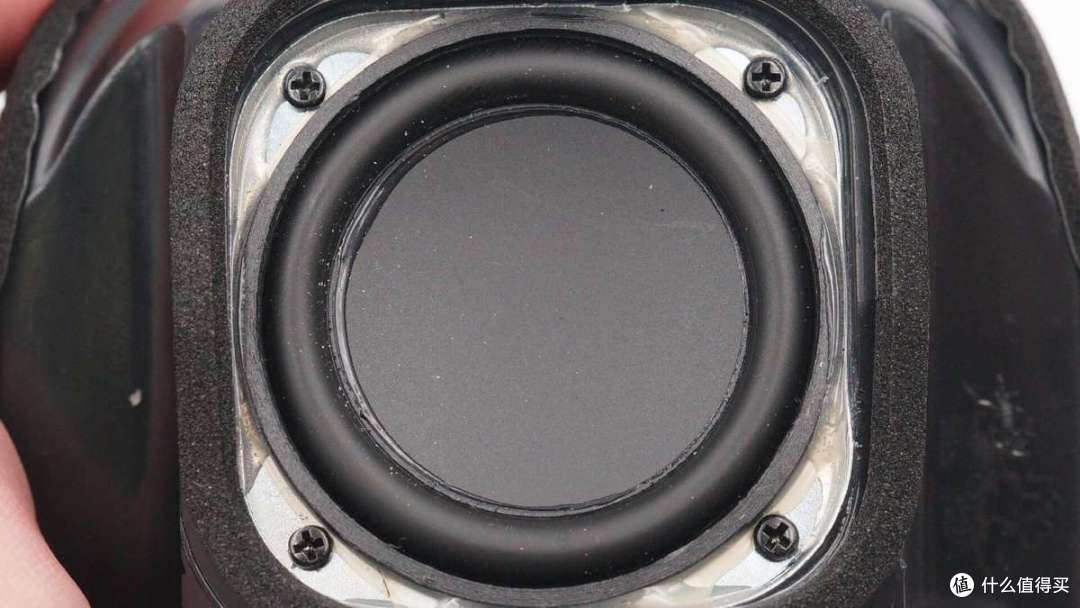

喇叭通过四颗螺丝固定在腔体上，四周与外壳相接处同样设置有缓冲垫，降低腔体共振。

低音加强器特写，椭圆形设计。

喇叭背面特写，丝印SU 0418。

喇叭与导线焊接连接。

主板正面电路一览。

主板背面电路一览。

专用接收器发射天线特写。

扬声器功放及外围器件一览，电解电容打胶加固。

HEROIC禾润HT8699R 立体声音频功率放大器，在D类模式下，内置的BOOST升压模块可通过外置电阻调节升压值，即使是锂电池供电，在升压至7V时，10% THD+N，4Ω负载条件下，能连续输出2×5.5W 的功率。

HT8699具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。 内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

HEROIC禾润HT8699R详细资料图。

丝印442A的稳压管。

丝印341L和D9D的三极管。

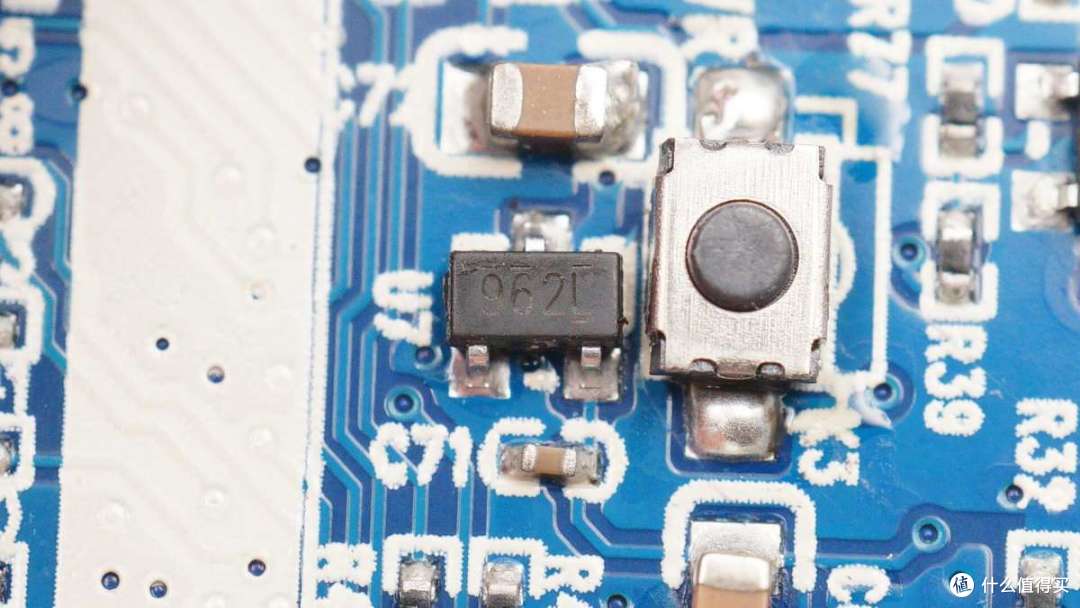

丝印962L的稳压管。

丝印0SDC的稳压管。

BEKEN博通BK9521发射芯片，是一种高数据速率FSK/GFS K收发器，工作在4.9G到5.85G Hz的频带内。嵌入式数据包处理引擎使其完全操作与一个非常简单的MCU作为无线电系统。突发模式传输高达6Mbps的空气数据速率，适合于需要超低功耗和高数据速率的应用。自动再传输和自动确认提供可靠的链接，没有任何单片机干扰。用于与专用接收器连接。

Actions炬芯科技 ATS2819 蓝牙音频SoC，是一款高度集成的单芯片蓝牙音频设备，同时也可以用做智能语音助手，兼容DMA（百度）、GMA（阿里巴巴）、小爱同学（小米）等多家协议。

ATS2819集成了高性能收发器、丰富的基带处理器和蓝牙音频模式。支持Bluetooth V5.0，兼容V4.2/2.1+EDR，并支持双模式（BR/EDR+低能耗控制器）。ATS2819集成了SBC解码器和CVSD编解码器，还支持PLC技术和AEC回声消除，用以在语音通话中提供高音频质量。

Actions炬芯科技 ATS2819详细资料图。

印刷蓝牙天线特写，用于数据传输。

唱吧定制CB8988 DSP音效处理器芯片，支持8种K歌音效。

小巨蛋P6上下两部分结构通过卡扣和螺丝固定在一起，导线穿过预留开孔。

卸掉底部盖板。

盖板内侧结构一览，复位键设置有缓冲垫。

腔体内组件通过环形框架固定。

卸掉螺丝，取掉框架。

握柄外壳及功能按键键帽拆解一览，部分功能按键与壳体之间设置有防尘泡棉。

握柄内部主要电路一览。

电源输入小板一侧特写，边缘位置通过海绵包裹防护。

电源输入小板另外一侧特写，设置有复位按键和Micro USB充电接口，右侧导线打胶加固。

握柄内PCBA板一侧电路一览。

PCBA板另外一侧电路一览。

两颗3.5mm音频接口母座，一颗连接手机用于录音功能，一颗连接耳机用于监听功能。后面还隐藏有微动开关，推测是隐藏的复位键。电源输入导线同样打胶固定。

TopPower拓微 TP4056 1A 线性锂离子电池充电器。是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8/MSOP8 封装与较少的外部元件数目使得 TP4056 成为便携式应用的理想选择。

据我爱音频网拆解了解到，唱吧、京造、PURDIO、漫步者、plantronics缤特力等品牌的TWS耳机充电盒均采用了拓微的充电芯片。

TopPower拓微 TP4056详细资料图。

HEROIC禾润HT4832 33mW免输出电容立体声耳机放大器，内置电荷泵，无需输出隔直电容，带来更好的低频表现。支持差分和单端的模拟信号输入，并具备4种增益设置；在3.6V供电下，THD+N = 1%，32ohm负载时能提供33mW的输出；其具有低至0.014%的THD+N；能在2.5V-5.5V电源条件下工作，具有过热保护和欠压保护等功能。

HEROIC禾润HT4832详细资料图。

两颗不同颜色的LED指示灯特写，四周总共设置有8颗，用于电源键环形指示灯。

丝印962L的稳压管。

丝印3400的MOS管。

内置电池采用了18650圆柱锂电池，两端有泡棉缓冲固定。型号：INR18650 PCM2600，额定容量：2600mAh/9.62Wh，额定电压3.7V，充电限制电压：4.2V，生产日期：2021年1月4日，制造商：广东力科新能源有限公司。

唱吧K歌宝小巨蛋家庭KTV P6拆解全家福。

三、我爱音频网总结

唱吧K歌宝小巨蛋家庭KTV P6在外观上延续了家族式的设计，依旧采用了“头大身子小“的结构。大头内部设置有拾音麦克风、主板和扬声器单元。拾音咪头通过唱吧专利波浪抗震结构固定，能够有效防震防啸叫；2颗5W大功率喇叭和2个低音加强器对称放置，固定在单独的腔体上，用以实现四向环绕立体发声。

主板上，主控芯片采用了炬芯科技 ATS2819 蓝牙音频SoC，集成了高性能收发器、丰富的基带处理器和蓝牙音频模式，支持PLC技术和AEC回声消除；功放为禾润HT8699R，支持AB类和D类的自由切换，集成免滤波器数字调制技术，能够直接驱动扬声器，减小失真和噪音；新增了一颗博通BK9521发射芯片，用于连接TV电视使用；以及唱吧定制CB8988 DSP音效处理器芯片，支持8种K歌音效。

握柄内部还设置有一块PCBA板，以及电池和电源输入小板。电池采用了2600mAh 18650圆柱锂电池，由拓微 TP4056 1A线性锂离子电池充电器为其充电；还采用了禾润HT4832 33mW免输出电容立体声耳机放大器，内置电荷泵，无需输出隔直电容，带来更好的低频表现，用于3.5mm音频输出驱动。
