双接口配置支持快充，上手测评古石30W快充头

深圳市古石科技有限公司（以下简称古石）是充电器、数据线、电源适配器等产品专业生产加工的公司，拥有完整、科学的质量管理体系。多年来不断持续创新，以适应全球电子行业的发展，为广大新老客户提供了众多质优价廉的适配器产品。

此前充电头网已经拆解了古石的20W和30W充电器，并且对一款30W的迷你充电器进行了评测。最近充电头网收到了来自古石的新品：33W双口充电器。

古石33W双口充电器介绍

古石33W充电器整体为白色的外观，外壳材质为阻燃壳体。

如图，充电器配备固定插脚，插脚类型为美规，通用国标插座。

充电器配备1C1A双USB快充接口，USB-A为橙色内舌，符合快充的特征，并且可以看出USB-A内部的触点加宽，这也是为了可以承载大电流而设计的。

其中USB-C支持5-20V全电压档位，支持最高33W的快充功率，USB-A则支持18W快充。

插脚所在面印着具体的参数信息。充电器的具体型号为GS-W30A0933，支持100-240V的宽电压输入范围。

体积方面使用卡尺实测充电器的长度约为44.09mm（不含插脚）。

宽度约为43.13mm。

厚度约为26.64mm。

可以得出充电器的三围参数约为44.09x43.13x26.64mm，充电器的体积约为50.65cm³，以最高输出33W计算，功率密度约为0.65W/cm³，

和苹果30W充电器对比一下，体积比后者小，接口比后者多。

净重约为55.1g。

协议与充电测试

协议方面，使用ChargerLAB的POWER-Z KT002读取USB-C接口的快充协议，基本上涵盖了市面上绝大部分的快充协议，测试表的显示屏几乎全绿，绿色代表USB-C支持的快充协议。

PDO报文这里测得，USB-C支持5-20V的全电压档位，额外还支持3.3-11V3A和3.3-16V2A两组PPS快充档位。

最后读取USB-A接口的快充协议，相较于USB-C仅缺少了对PD、PPS、QC4+快充的支持。

进入充电实测环节，使用USB-C为小米11充电，功率为8.85V 3.65A 32.40W，成功握手PPS快充。

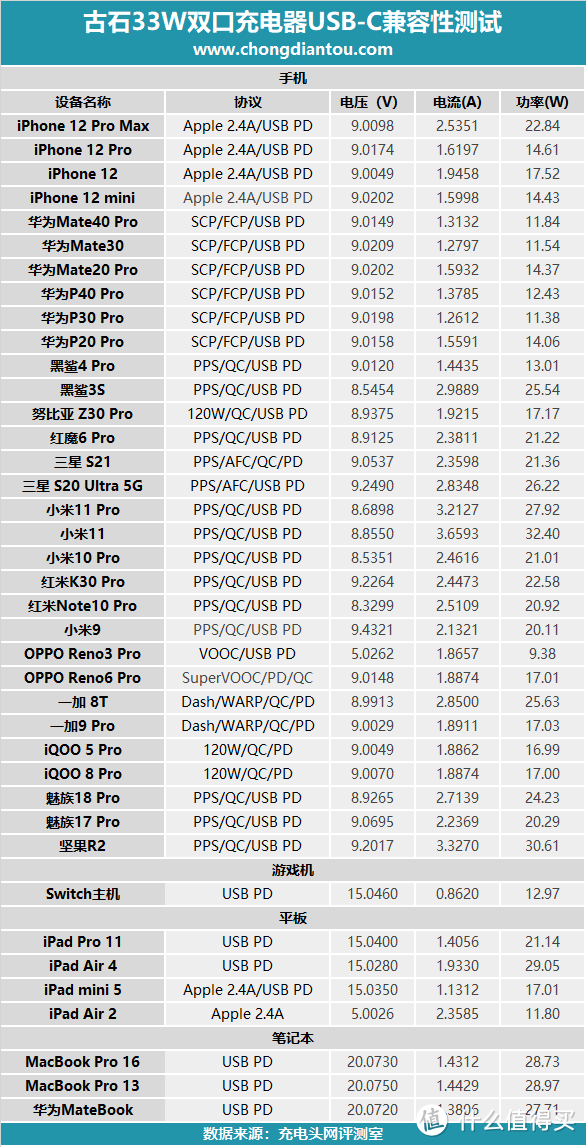

USB-C接口的测试数据汇总，整体来看设备均处于快充状态，针对iPad和笔记本则可以提供15V或20V的高压快充。

从柱状图中可以看出小米11的功率最高，其余设备的功率柱状图走向较为平缓，大部分都处于快充的状态。

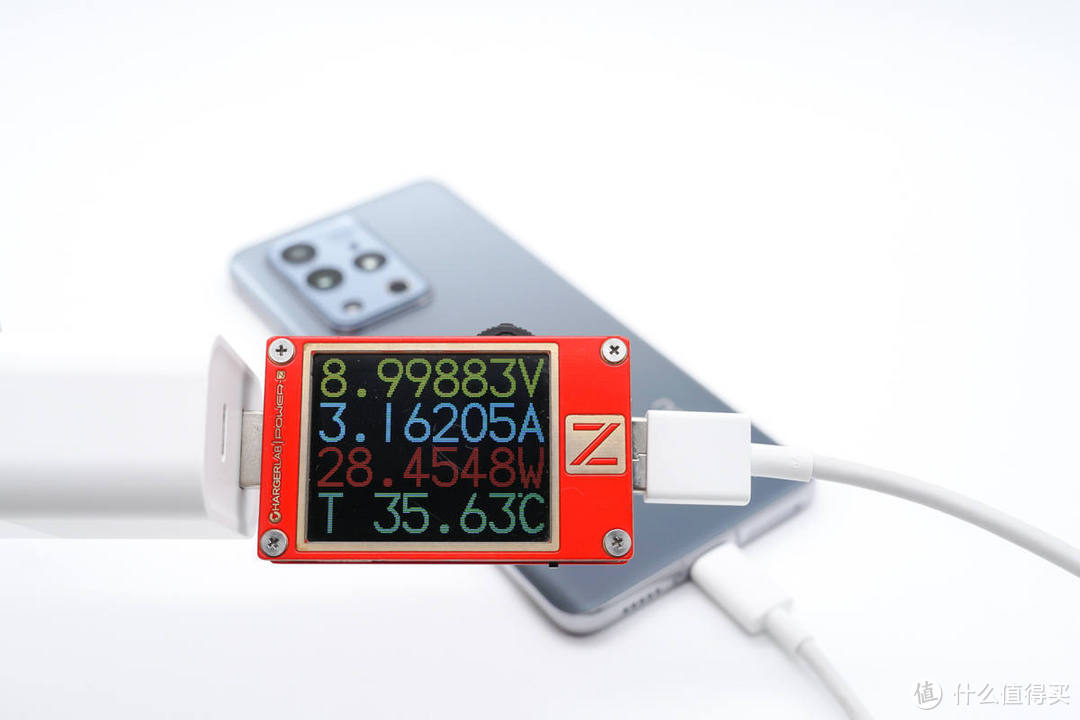

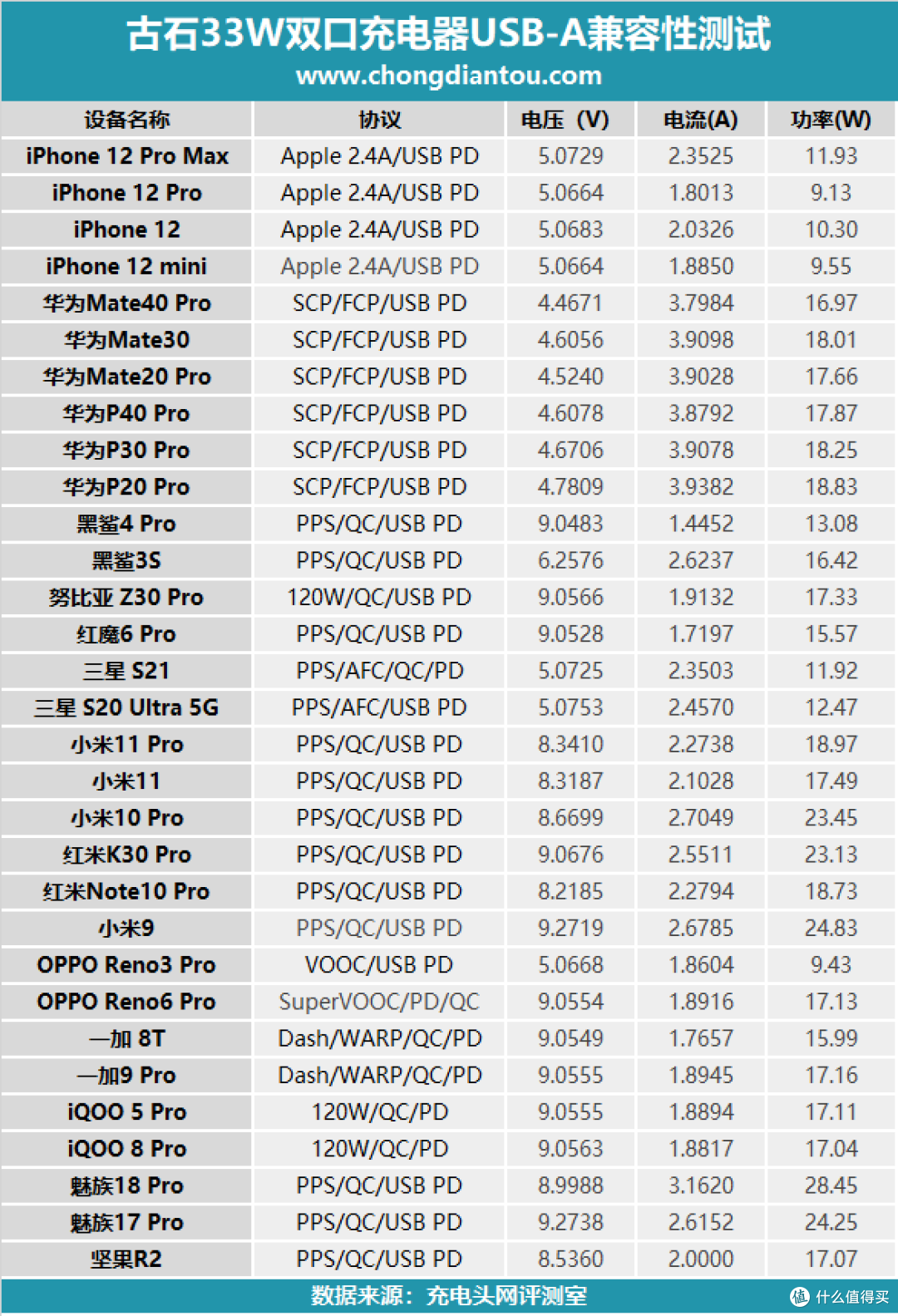

USB-A接口的测试部分，使用USB-A为魅族18 Pro的功率可以达到28.45W，已经超出标称的最大功率值，可见USB-A在功率的设计上还是预留出了一定的功率余量的。

USB-A接口这里主要面向的还是手机快充，实际测试支持华为SCP快充，其他安卓机型的QC快充等。

从柱状图中也可以看出魅族18 Pro的功率遥遥领先，其他大部分安卓机型可以触发QC快充，华为机型触发SCP快充。

多口同时输出部分，同时使用2个接口为2台设备充电，实际测得双口属同一路输出设计。

除了充电兼容性测试外此次还测试了为设备充电全程，针对33W的功率选择了充电对象为iPad Pro，以下是实测全程。

上图是使用古石33W充电器的USB-C为iPad Pro充电全程的测试，整个过程分为四个阶段，于2小时13分结束。

将充电全程绘制成曲线图，可以看出在半小时的时间段充入了33%的电量，1小时充电66%，完全充满需要2小时13分。

对充电器的温控进行测试，测试条件为让充电器以20V1.5A 30W的功率持续输出1小时后使用热成像仪采集充电器表面的温度。测试环境基于25℃的恒温箱内进行。

1小时后采集到充电器表面的最高温度为60.9℃。

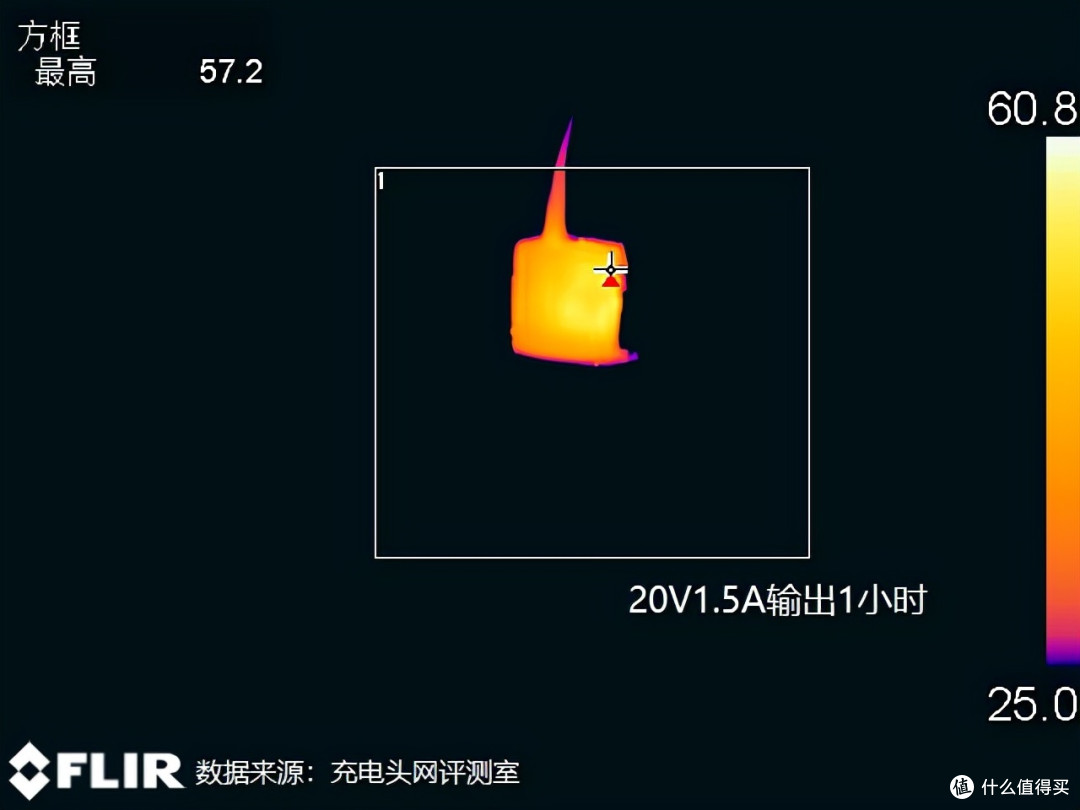

另一侧的充电器表面最高温度为57.2℃。

充电器如果经常插在插座上不使用也是会耗电的，只不过非常小而已。经过功率计测试，古石33W双口充电器在220V 50Hz的空载功耗为0.045W，换算下来一年损耗的电能约为0.39KW·h，若市价电为0.6元/KW·h，则充电器一年的电费约为0.23元左右。

110V 60Hz时的空载功耗为0.02W，换算下来，一年损耗的电能约为0.17KW·h，若市价为0.6元/KW·h，则充电器一年的电费约为0.1元左右。

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率，但充电器从插座上汲取的功率往往要更大一些，下面是古石33W双口充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试，测试结果如下：

220V 50Hz下，将古石33W双口充电器在各个电压档位的输出功率拉满进行测试：五个档位测得插线板AC端输入功率和USB端输出功率，通过计算，可得充电器的转换效率从87.10%到90.51%不等。

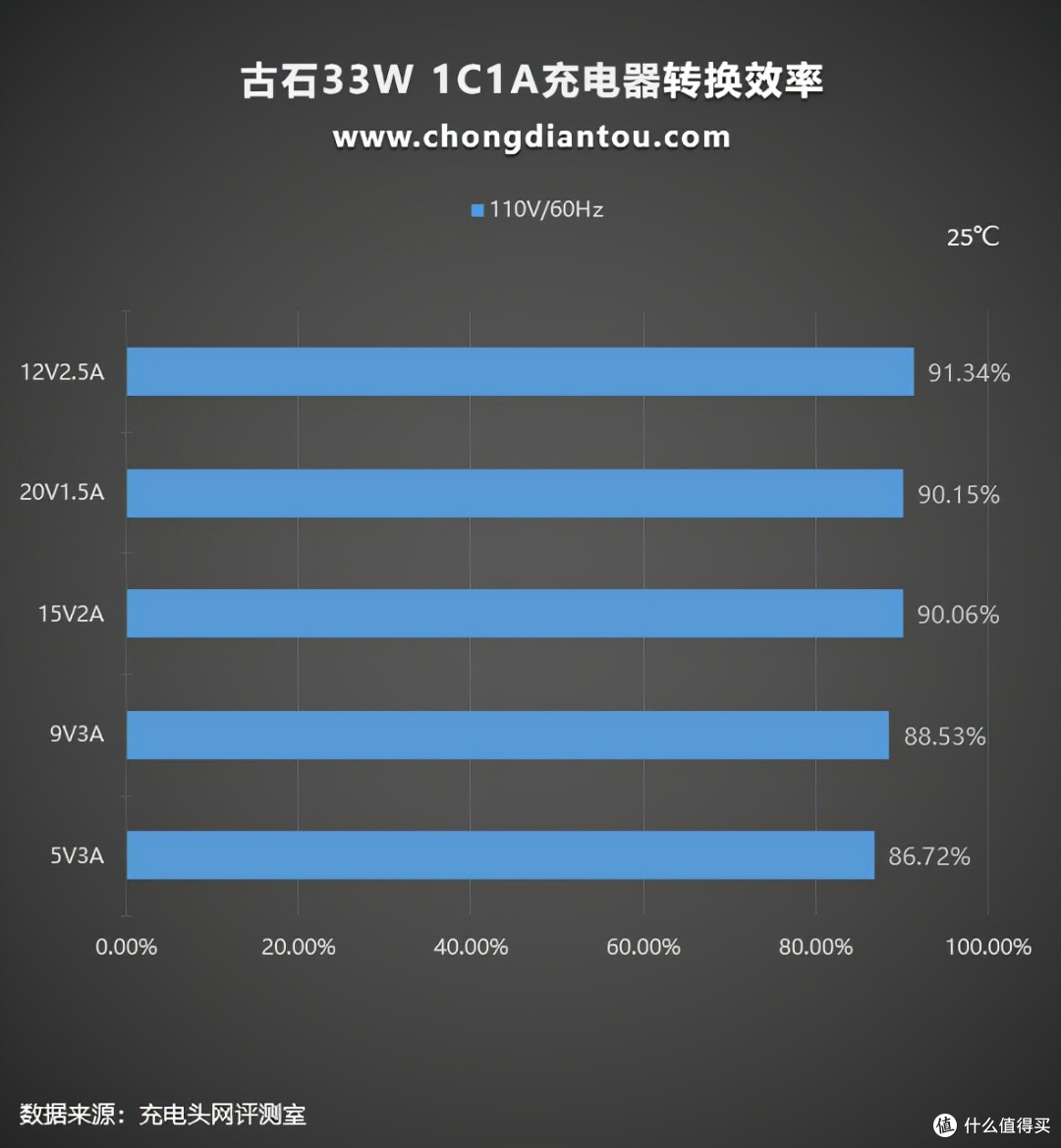

110V 60Hz下，充电器的转换效率从86.72%到91.34%不等。

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值，与国家标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

这是使用古石33W双口充电器在220V 50Hz交流输入下的纹波测试，纹波测试分为空载（柱状图中Y轴电流为0A）和重载（柱状图中Y轴电流为非0A）两种。纹波最高为89.6mVp-p，充电器处于20V1.5A输出状态；最低为16.8mVp-p，充电器处于5V0A空载状态。

110V 60Hz下，纹波最高为75.2mVp-p，充电器处于9V3A输出状态；最低为13.6mVp-p，充电器处于5V0A空载状态。

纹波测试小结

国家标准中充电器纹波要求是不高于200mVp-p，古石33W双口充电器在110V 60Hz、220V 50Hz输入电压下，所有输出功率纹波峰峰值均低于200mVp-p这个标准，表现不错。

充电头网总结

古石的这款33W双口充电器外观为常见的造型设计，配备美规固定插脚，通用国标插座。充电器配备1C1A双USB快充接口。USB-C支持5-20V的全电压档位可以为笔记本快充，支持3.3-11V3A和3.3-16V2A两组PPS快充档位与多快充协议，实际充电兼容性表现不错。

USB-A接口支持18W快充，但在实际测试中功率可以超过20W，USB-C和USB-A均可以为设备提供大功率快充，整体表现不错。
