拆解报告：魔声MONSTER iSport ACHIEVE 脖挂蓝牙耳机
2020-07-27 15:32:00
1点赞
4收藏
0评论
魔声MONSTER是总部位于美国加利福尼亚州的全球性耳机制造厂商，由华裔美国人李美圣（Noel Lee）先生于1979年创立，致力于打造更完美的音乐声效产品。在国内，魔声MONSTER于2007年在上海创立了魔声贸易（上海）有限公司，来负责中国区的市场推广和销售，以提供更直接的产品宣传和服务。
今天呢，为大家带来的这款产品即是魔声MONSTER旗下的一款脖挂式蓝牙耳机产品魔声MONSTER iSport ACHIEVE，这是一款主打运动的耳机产品。不但有着时尚的外观和多彩的配色， 还带来了出色的音质表现，并且在佩戴舒适度和稳固度上都做了精心的设计。再搭配上持久的续航和防水防汗功能，能够让你在运动时尽情的挥洒激情和汗水。下面就跟我爱音频网一起来看看这款产品的内部结构吧~
一、魔声MONSTER iSport ACHIEVE脖挂蓝牙耳机开箱
魔声产品包装设计比较独特，正面被分割为了多个区域，上方有魔声MONSTER品牌LOGO和标志，中间区域为开窗的设计，从透明塑料保护罩下可以看到耳机的外观。下方有拼接而成的模特渲染图，和产品名称： iSport ACHIEVE，部分产品特点等信息。
背面有英文的产品介绍以及多种语言的产品特点描述。
侧面有图文描述的5小时续航、运动耳翼、防水性能三个产品的特点。
底部有魔声MONSTER有限责任公司介绍，以及多种认证标志，产品型号：190688-A，产品声明等信息。
拿掉外部包装盒，内部塑料支架上还有一张黑色卡纸，上面有MONSTER iSport 产品的介绍，魔声总裁李美圣（Noel Lee）签名和产品品牌LOGO。
包装盒内部所有物品一览。
包装盒内所有物品，总共有：MONSTER iSport 耳机、Micro-B数据线、两副不同尺寸的耳塞、产品使用说明书和保修卡。
USB-A to Micro-B数据线特写。
我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对 JBL REFLECT CONTOUR2 耳机进行有线充电测试，测试耳机充电功率约为0.7W。
魔声MONSTER iSport ACHIEVE 整体外观一览。

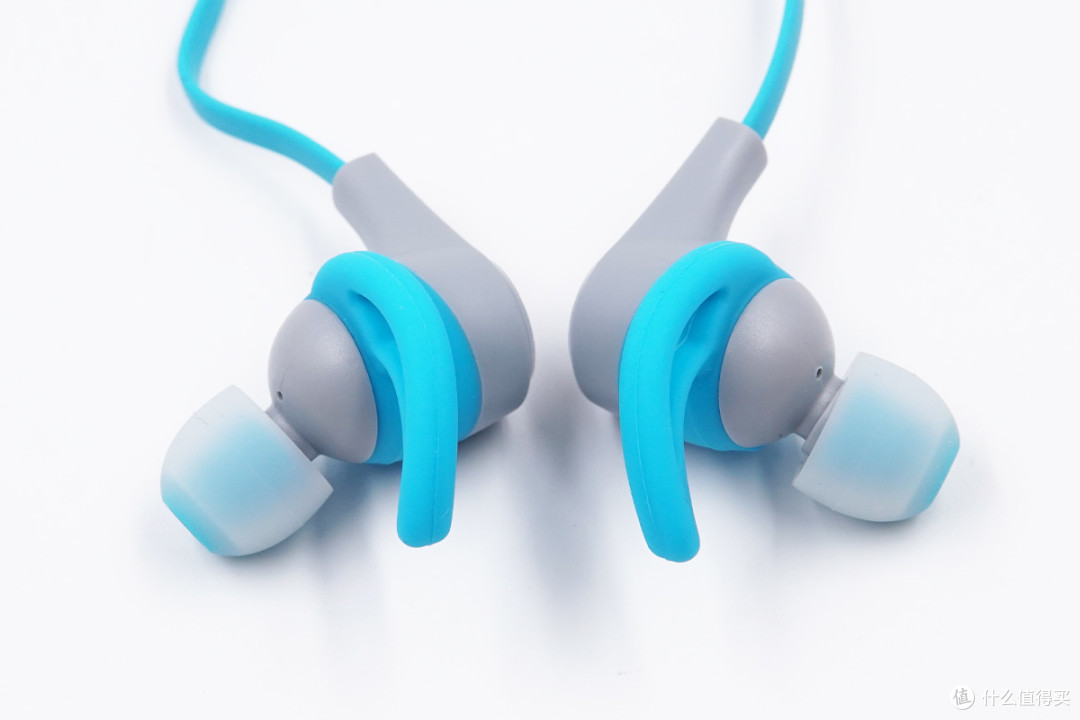

耳机部分外侧一览，耳机背面有魔声品牌LOGO标志，耳机柄处有L/R左右标识。
耳机部分内侧一览，靠近出音管处有一个很小的泄压孔。
耳机侧面印有iSport字样，耳机整体呈圆柱形结构，中间部分有耳翼凹槽。
耳翼为硅胶材质，中间有镂空设计，使得耳翼整体比较柔软舒适。
耳机部分与耳机线交接处特写。
圆形出音嘴特写，上面有银色金属防尘网覆盖，防止异物进入。
耳机线上的标签印有产品名称：MONSTER BLUETOOTH HEADPHONES、型号：190688-A和Made in China等信息。
面条耳机线上印有LC90185202055字样。
耳机线控部分背面特写，有一颗麦克风开孔。
耳机线控正面特写，上面依次为减音量键、指示灯、电源键、加音量键，按键非常醒目，便于操作。
耳机线控侧面有Micro-B的充电接口，外部有带充电标识的防尘塞覆盖。
耳机束线器特写，上面印有魔声品牌标志。
我爱音频网对魔声MONSTER iSport ACHIEVE 的重量进行了实测，约为16.2g相对比较轻盈。
二、魔声MONSTER iSport ACHIEVE 颈挂蓝牙耳机拆解
首先来拆解耳机部分，取掉耳翼可以看到腔体和耳机柄的交接处。
从交接处的结构打开耳机。
从线控主板上延伸过来的内部导线在耳机内与电池保护小板焊接在一起，焊点比较饱满。
耳机部分部分拆解一览，左右耳机腔体内部是电池。
耳机腔体内部结构特写，扬声器有单独的腔体。
从主板延伸过来的导线焊接在扬声器单元上。
VDL 紫建锂离子软包电池特写。容量：75mAh/0.278Wh，尺寸10120，直径10mm，长12mm。
电池保护电路特写。

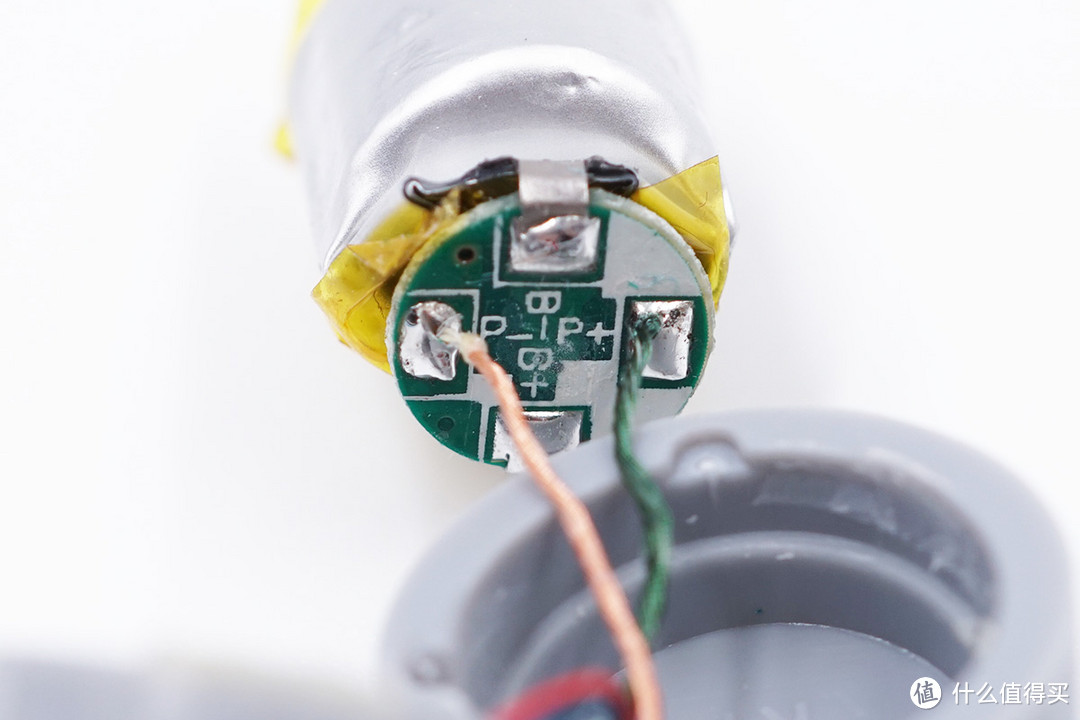

电池保护电路小板正面特写，丝印G3JR锂离子电池保护IC，过充电压4.28±0.025V。
线控部分拆解，取下线控盖板，就可以看到内部结构了。线控左右进线处有胶水加固。
主板正面特写，可以看到最明显的是三颗微动按键。
微动按键特写。

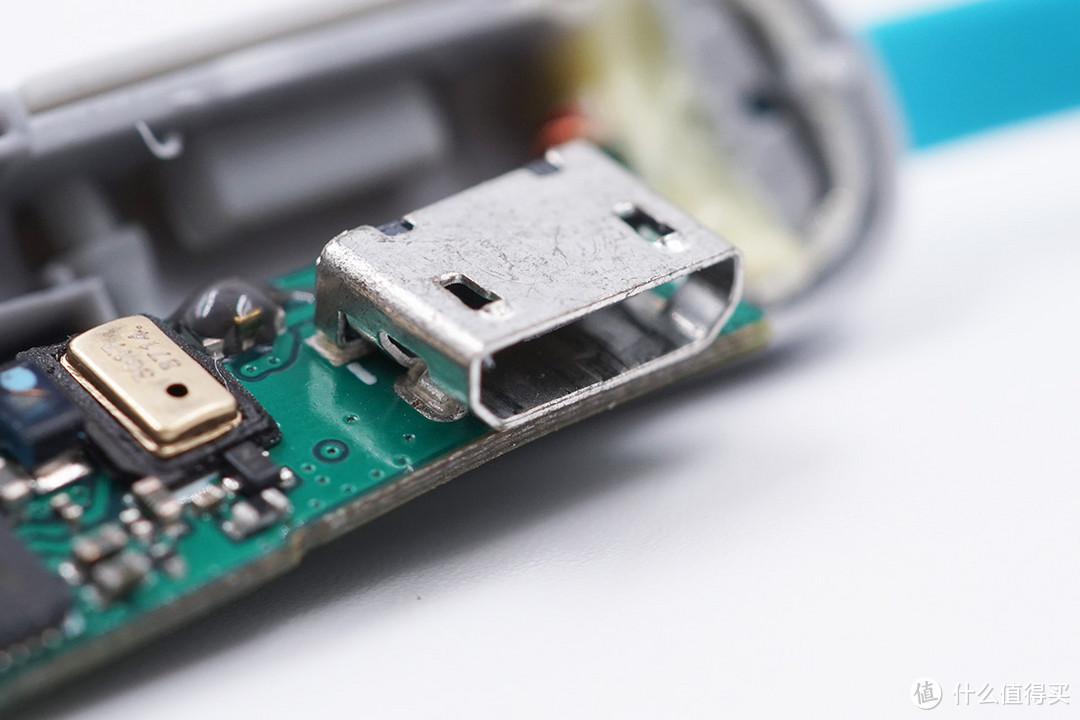

主板上Micro-B母座特写。
16.000MHZ晶振特写。

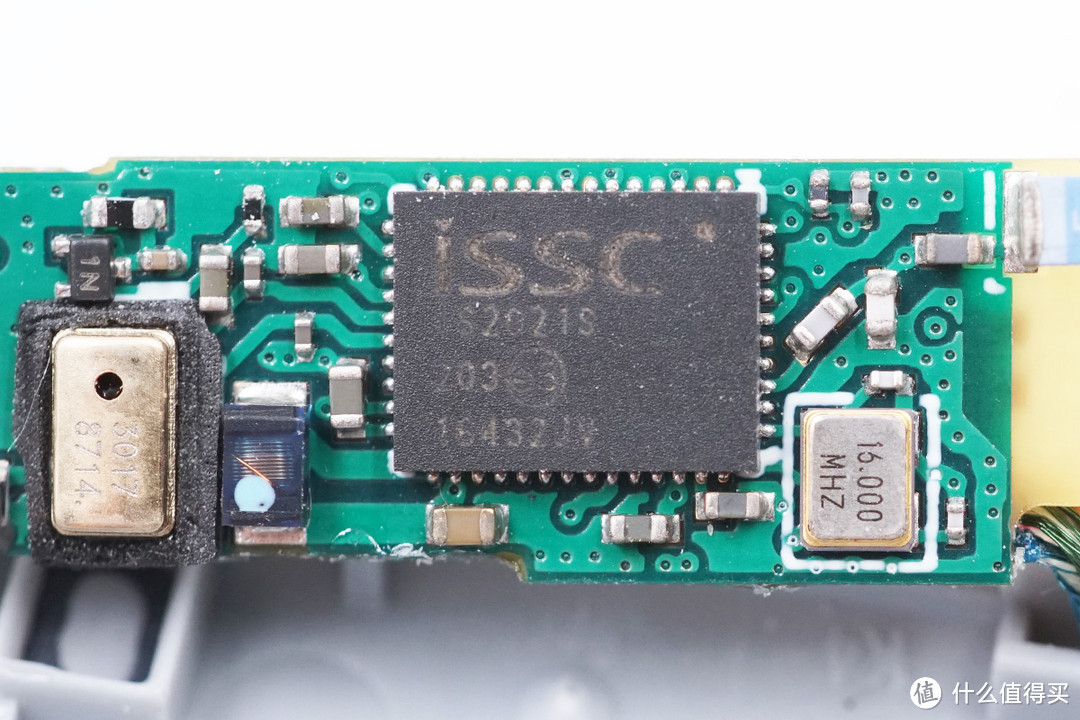

创杰ISSC IS2021S主控芯片，是一款高集成度的CMOS单芯片射频和基带集成电路，适用于蓝牙V4.1，具有增强速率的作用。并且集成16/32位DSP核心，最高72MHz，支持双麦克风降噪，SBC/AAC音频解码，内置锂电池充电器。主要应用在蓝牙立体声耳机、扬声器、电话和车载音频单元等产品上。
创杰ISSC IS2021S详细资料图。
镭雕30178714的MEMS硅麦特写，用于收集声音。
MEMS硅麦旁有芯片外置降压电感。
耳机采用贴片陶瓷蓝牙天线，收发蓝牙信号。

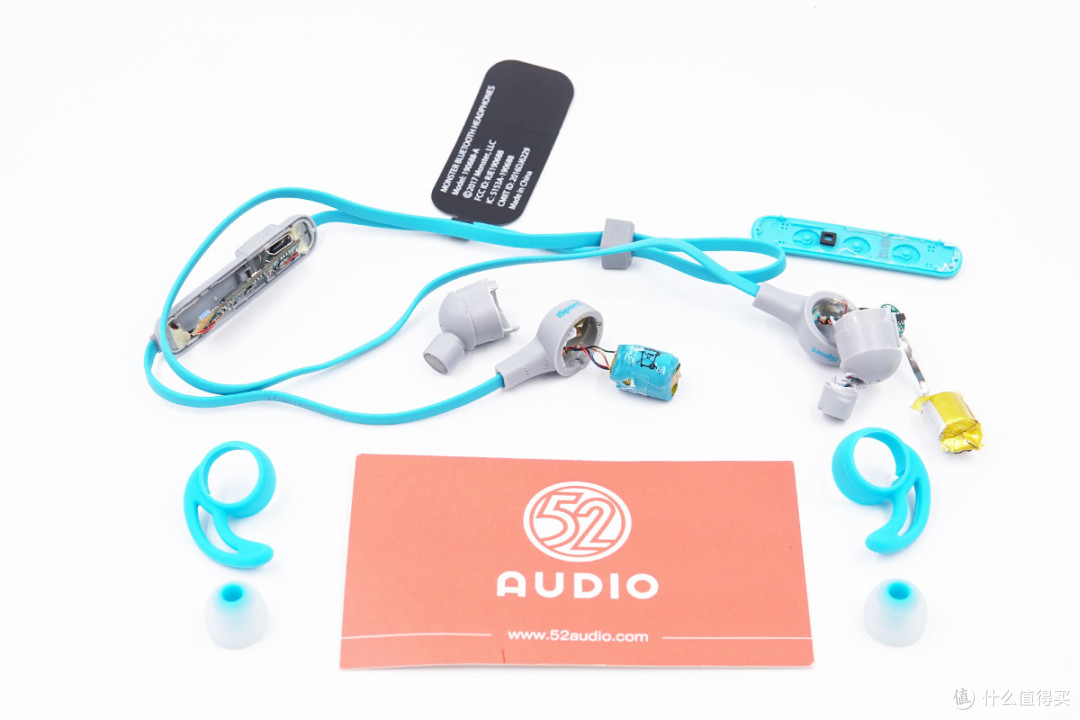

魔声MONSTER iSport ACHIEVE 脖挂蓝牙耳机拆解全家福。
三、我爱音频网总结
魔声MONSTER iSport ACHIEVE 脖挂蓝牙耳机在外观设计上比较时尚有个性，三幅不同尺寸的耳塞搭配耳翼和束线器能够保证不同人的佩戴舒适度。耳机整体采用了特殊材质并做了防水处理，有效防止汗液的腐蚀和对内部结构的侵害。
在内部电路结构上，双侧耳机内部都配置了紫建的锂离子软包电池，容量：75mAh/0.278Wh，两侧并联共150mAh，可以提供5小时的播放时长。主控芯片采用了创杰ISSC IS2021S高集成度的IC，支持蓝牙V4.1，支持双麦克风降噪，SBC/AAC音频解码，具有增强速率的作用，内置锂电池充电器，外围元件精简。
