欧乐B D12 电动牙刷更换电池

20-04-06

更换理由

家里的欧乐B D12用了好几年了,电池也是越来越不经用,充电后用的时间越来越短,最近终于到了充满用不了一次的地步,已经完全不能用了。虽然前面已经囤好了飞利浦的准备替换,但是看着抽屉里的7、8个刷头,心想如果不用那刷头不就浪费了啊,于是就动起了换电池的念头。

网上搜了一圈也没找到这个型号的换电池教程,本站倒是有几篇欧乐b的教程,但是都不是这个型号,只能借助网上的拆机教程和自己的摸索,最终成功的完成了电池的替换,写个文章记录一下,也方便后面有类似需求的同志参考。


所需工具

钳子、电烙铁、吸锡器、焊锡丝,有这些工具基本就可以了,当然,还得有替换电池。

欧乐B D12 电动牙刷更换电池


拆机过程

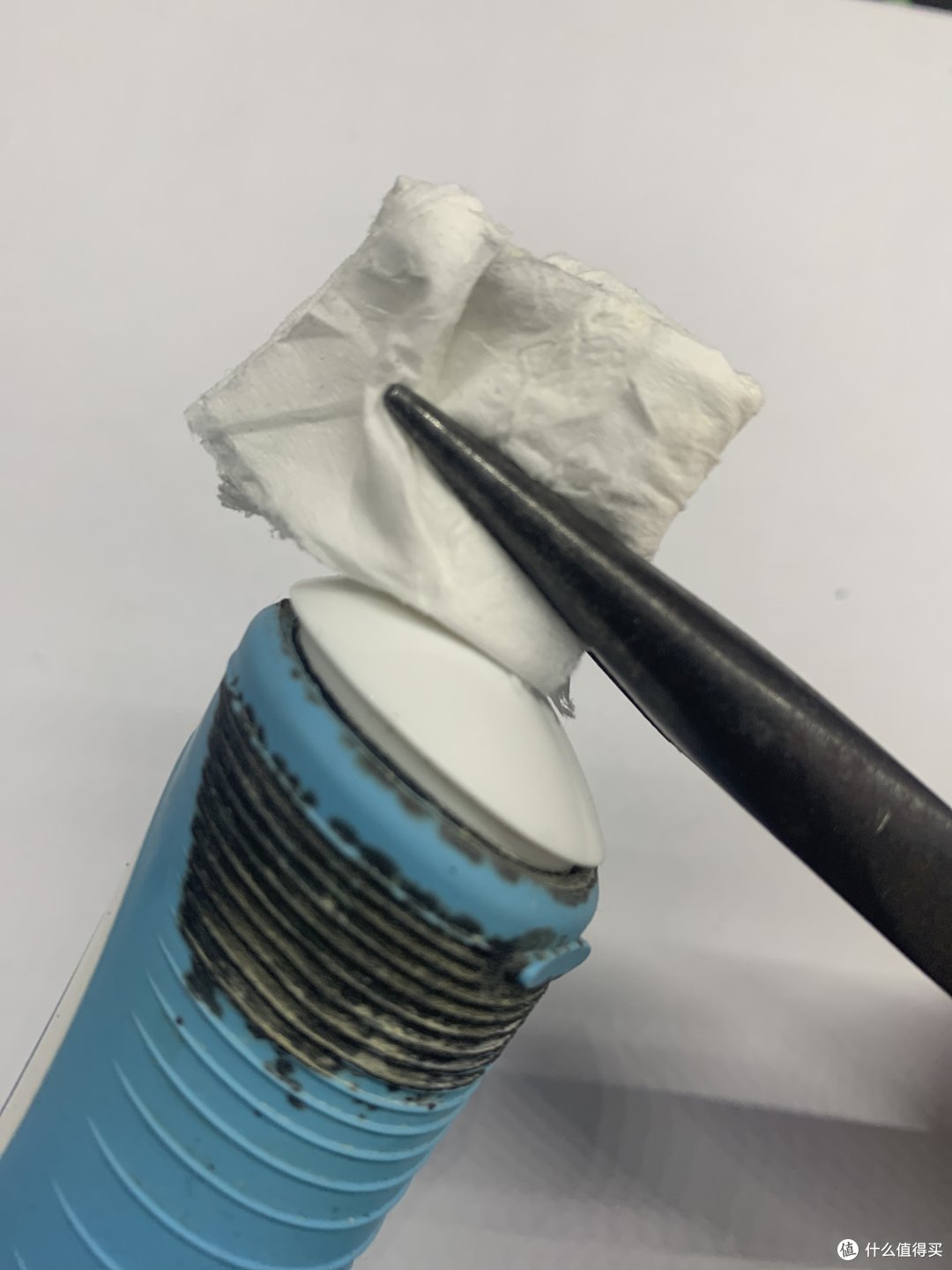

牙刷表面严丝合缝,没有任何螺丝,估计是考虑到防水的原因。一开始无从下手,后来在网上找了一个拆机贴,发现只要用钳子捏住刷头柄,逆时针旋转10°左右就可以拧开了,然后再慢慢拔出即可。因为有防水胶垫,拔出的时候可能稍微费点劲。

欧乐B D12 电动牙刷更换电池

拔出后如图所示拔出后如图所示拔出后如图所示

欧乐B D12 电动牙刷更换电池

欧乐B D12 电动牙刷更换电池

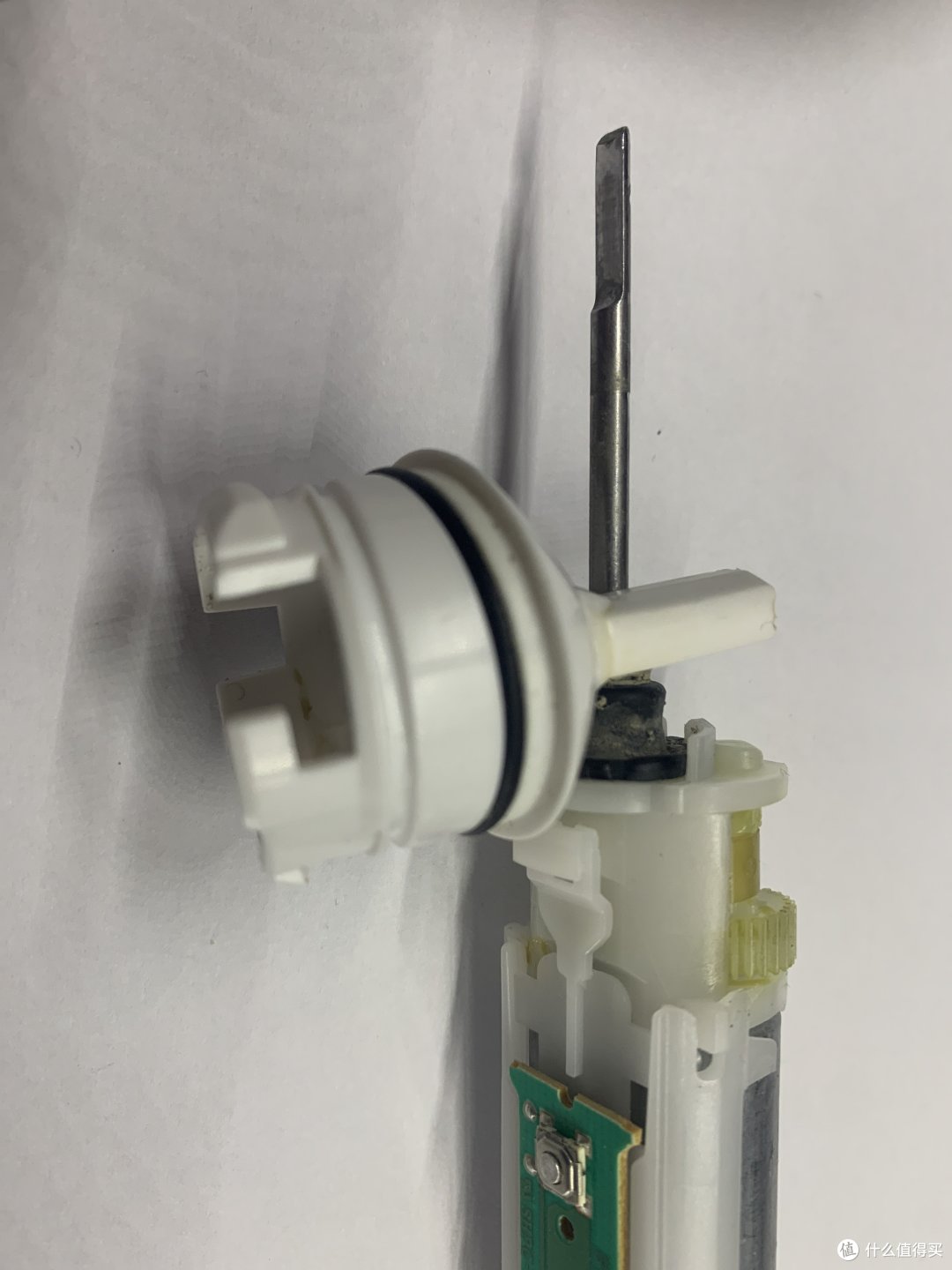

牙刷内部结构(请无视上面的霉斑,用了很多方法也无法去掉),可以看出是锁扣的结构,只能用这种旋转的方式才能打开。


换电池过程

因为换完电池才想着写这篇文章,实在不想再重新来一遍,所以具体过程就没有拍照了,我在这里用图示的方法告知大家拆换电池的步骤吧。

欧乐B D12 电动牙刷更换电池

如图所示,一共需要焊开6个焊点。

首先焊开蓝圈里的三个,这里面两边是充电线圈的,中间那个大的是电池负极,需要都焊开,并用吸锡器吸干净焊锡,否则焊锡太多会影响充电线圈支座拿下。其中线圈铜线往下焊的时候可以用个牙签挑一下,方便分离。3个焊点都焊开后即可取下充电线圈支架(黑色部分)。

然后焊开红圈内的三个焊点,其中左侧两个是电机的,右侧是电池正极,用吸锡器吸干净后,即可取下电路板。

取下电路板后就可以拿出电池了。

欧乐B D12 电动牙刷更换电池

欧乐B D12 电动牙刷更换电池

电池如图所示,是镍铬充电电池,有记忆效应,所以大家用的时候尽量用完再冲。大小上跟5号电池差不多大,稍微短一点点,1mm多。

这个时候有两种选择:1、去网上买配套的电池更换,2、直接找一节充电电池焊接换上。我搜了一下,没搜到这个型号配套的,另外价格也比较高,基本都要30元以上。所以我选择的后者,找了一节飞狮的镍氢充电电池,将原电池点焊的镍片用钳子撤下,焊接在新电池上,焊接过程不细说了,看个人手艺吧。

焊接完成原样复位即可。复位后,迫不及待的按开关试了下,竟然没反应!!心里第一感觉是焊接没焊好,接触不良,可是检查了一圈也没发现问题,后来发现只要放到充电底座上充电激活一下就可以了。

欧乐B D12 电动牙刷更换电池

最后,将牙刷组装复位。牙刷即可满血复活,理论上电池比原来还要耐用。毕竟用的2100mAh的镍氢替换了原来的镍铬,实际使用效果等待时间的检验吧。

总结

本次零成本(工具现成、电池也是现成的)实现了欧乐B牙刷的满血复活,感觉还是不错的,终于可以用完剩下的那些刷头了。

本改装需要一定的动手能力,焊接电池也有风险,提醒大家注意。
