拆解报告：JAM Double Chill蓝牙音箱

JAM蓝牙音箱于2011年创立于美国密歇根州，是由全球大型消费电子企业HMDX公司研发设计制造的音箱品牌。旗下产品拥有着幻彩的配色，独特的造型，在北美地区受到了广泛的认可，得到了热爱音乐、乐于运动、乐于分享的人群的热衷与青睐。

此次我爱音频网为大家带来的JAM Double Chill蓝牙音箱便是旗下一款便携式音箱产品。这款产品在外观上与此前拆解的JAM Chill Out蓝牙音箱相同，都呈现了一种“水杯式”的造型。但在材质上纯黑色的机身上半部分采用了编织网格布料覆盖，下半部分依旧为隐藏的充电线收纳槽。搭配上背部蓝色功能按键和提手，整体质感表现相对更丰富。下面就让我们一起来看下这款产品的内部构造吧~

一、JAM Double Chill开箱

包装盒采用了蓝白色调搭配，正面左上方有蓝牙标志，中间有产品的外观渲染图，下面有产品名称：JAM double Chill Wireless Speaker/Haut-parleur Sans Fil。

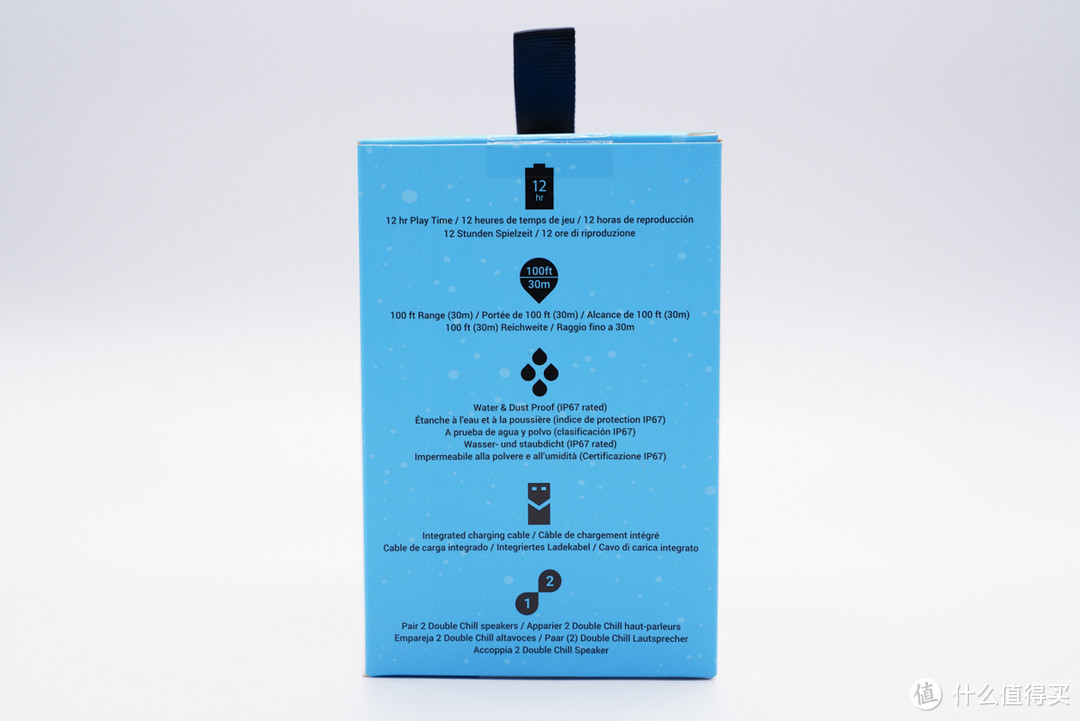

左侧有产品的几大特点，12h续航时间、30m音频范围、IP67级防水防尘、隐藏式的充电线缆和双扬声器。

包装盒背面为开窗的结构，可以看到内部产品部分外观。左上角有蓝牙标志，下方有产品名称JAM double Chill Wireless Speaker/Haut-parleur Sans Fil。

右侧为产品的背部外观渲染图。

底部是各地供应商信息，以及JAM品牌介绍。下方有认证标志和注意事项标识。

顶部设计有提手，方便商家悬挂展示。

打开包装盒，最顶部有深灰色带浅灰色波点的文档盒，印有JAM品牌LOGO。

文档盒内存放有音频线，产品说明书，操作指南，以及PLAY贴纸。

JAM Double Chill蓝牙音箱正面一览。

JAM Double Chill蓝牙音箱背部有蓝色的编织材料提手，提手上有胶印的JAM品牌LOGO。下方有功能按键，充电指示灯，隐藏的充电线收纳仓开孔，有硅胶盖防护。

底部盖板有一层硅胶材质，起到防滑的作用。打开后可以看到内部隐藏的充电线，充电线盘于束线轴上。

充电线为USB-A to Micro-USB接口。

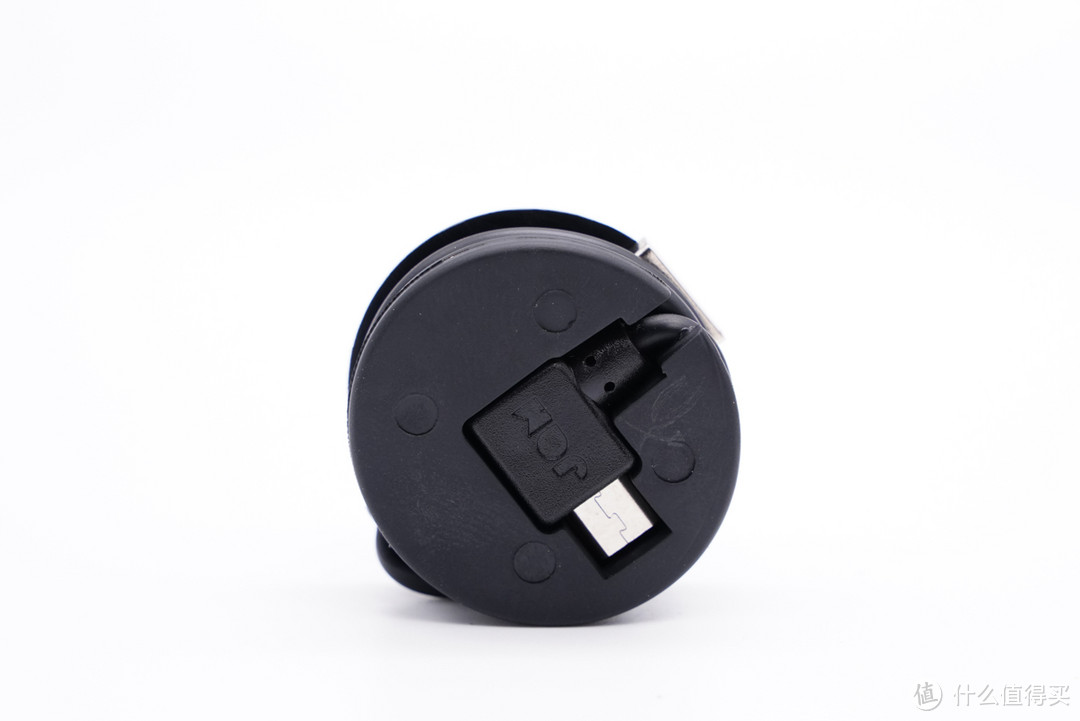

Micro-USB接口特写。

隐藏的收纳仓内有3.5mm音频接口，Micro-USB充电接口。

音箱背部隐藏收纳仓开孔，便于充电时使用。

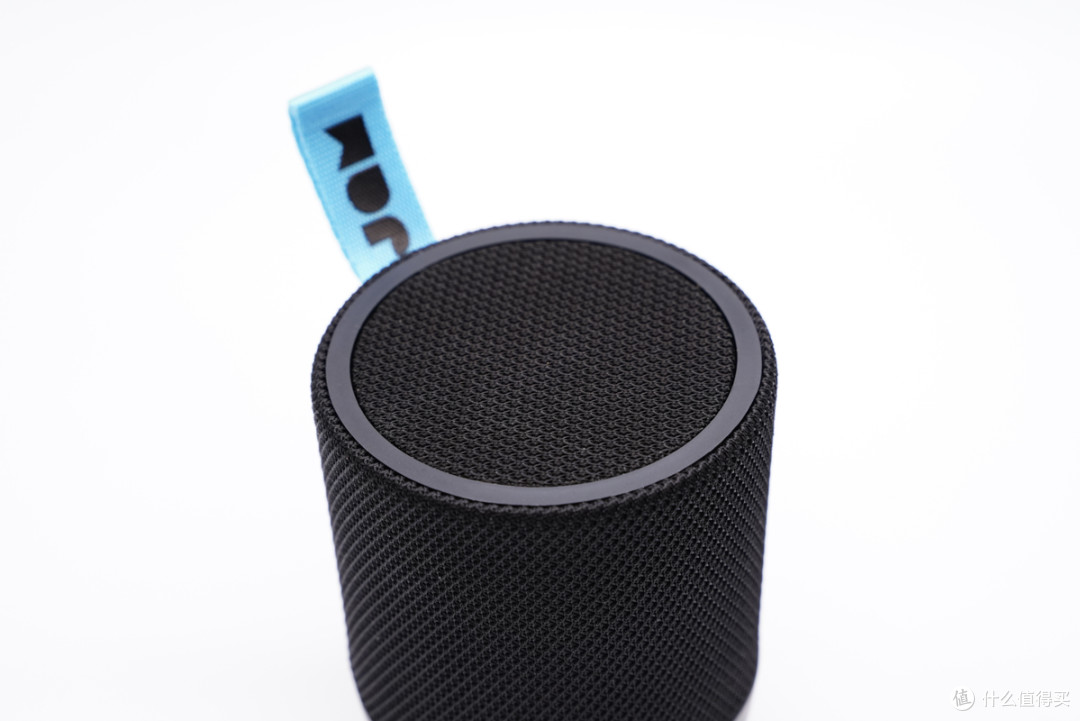

音箱顶部出音孔特写。

音箱大小展示。

二、JAM Double Chill拆解

通过开箱，我们已经大致了解这款产品的功能按键、音频线充电线接口等的位置，下面就寻着这些位置看看音箱内部的结构吧~

从底部线缆收纳仓内取掉4颗螺丝即可打开腔体。

取掉扬声器在主板上的插头，即可分离上下两部分结构。扬声器固定在上半部分，主板和电池立于腔体内。

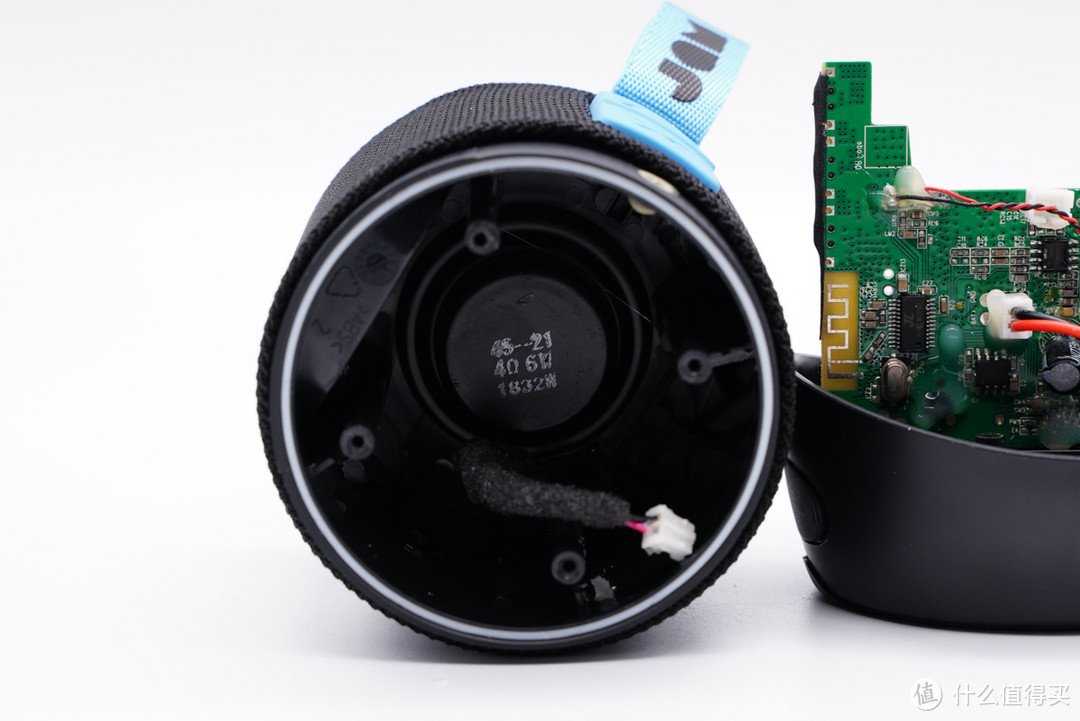

扬声器T铁印有45-21 4Ω 6W 1832W字样。

电池与主板通过插头连接。

腔体内还有两块配重铅块由黑色海绵包裹。

主板上元器件焊点及插座均打胶加固。

电池也有一层防护海绵包裹。

电池排线与主板连接的插头特写。

电池型号703450，额定容量：4.44Wh/1200mAh，额定电压：3.7V。

电池有一体化保护电路小板。

8205A MOS管，配合保护IC进行电池保护。

丝印5187N的理光电池保护IC。

电池输出线焊点饱满。

底部腔体内部结构一览。

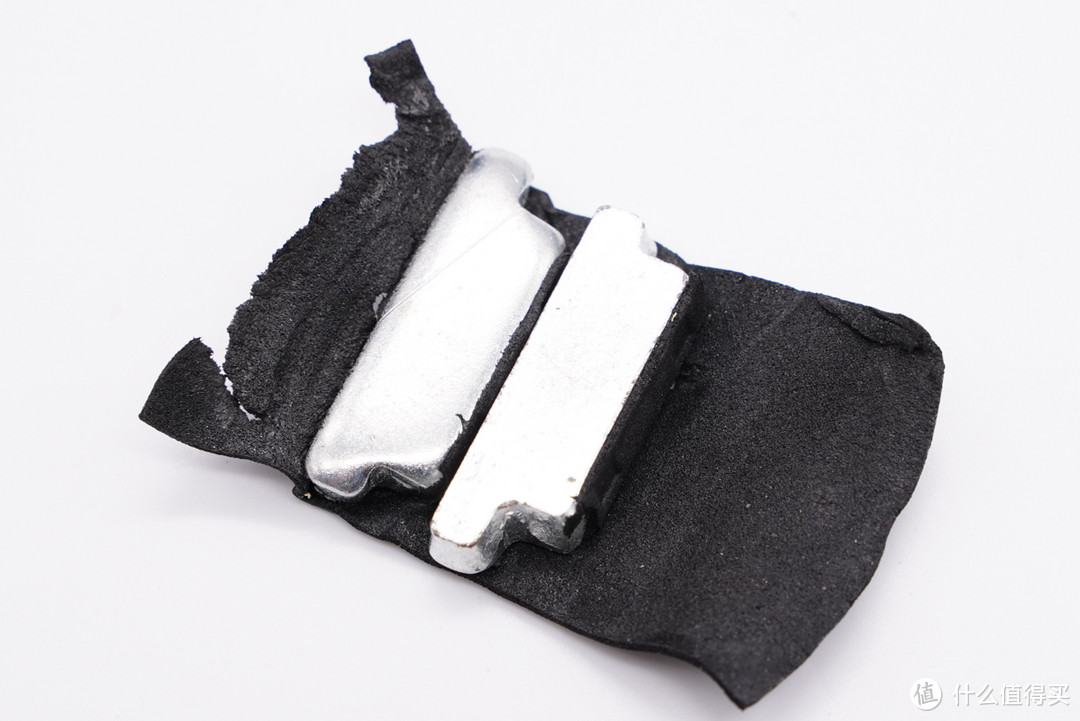

配重铁块特写。

主板正面一览。

主板背面一览。

主板上3.5mm音频接口和Micro-B充电接口特写，外面有一体化的保护罩防护。

三颗功能按键特写，从左到右依次为减音量键、电源键和加音量键。

主板上有一颗由导线延伸出来的驻极体麦克风。

驻极麦克风上有一层防尘棉。

取掉外层保护罩，3.5mm音频接口特写。

Micro-B充电接口特写。

镭雕D24.0016J的晶振。

JL杰理AC6905C蓝牙芯片，高性能32位RISC处理器。支持蓝牙4.2，支持蓝牙功能和MP3的音频解码，支持USB、播放；支持FAT32文件系统；内置1个晶体振荡器，还有FM收音功能，无需外挂收音芯片。

JL杰理AC6905C详细资料图。

丝印2SES Natlinear 南麟 XT2052 1A锂电池线性充电IC，用于为内置锂电池充电。

Natlinear 南麟 XT2052详细资料图。

HEROIC禾润 HT8691 内置BOOST升压模块的D类音频功率放大器，内置升压开关管。

HEROIC禾润 HT8691详细资料图。

SS34肖特基二极管，用于升压输出整流。

用于电池升压输出的4R7电感。

470μF滤波电容，耐压10V。

1000μF滤波电容，耐压25V。

JAM Double Chill蓝牙音箱拆解全家福。

三、我爱音频网总结

JAM Double Chill蓝牙音箱在外观设计上呈现了一种“水杯式”的造型，黑色机身，搭配大LOGO的蓝色功能按键和提手，以及大面积编织网格布包裹，使得音箱整体即符合当下大多数人的审美，而又不拘泥于其中。隐藏的充电线收纳槽既不破坏整体观感，又提升了音箱的便携性。

内部电路配置上，主控芯片采用了JL杰理AC6905C高性能32位RISC处理器蓝牙芯片，支持蓝牙4.2和MP3的音频解码；喇叭单元最大输出功率为6W，并配备了HEROIC禾润 HT8691 D类音频功率放大器，内置BOOST升压模块可得到更大的输出功率。

电池容量为1200mAh，有保护板进行过压欠压过流保护。保护板上采用了理光保护IC和8205A MOS管。主板上采用 XT2052 1A锂电池线性充电IC，对内置电池充电。
