80到付的雷凌360拔草记

前段时间刚换的导航，linux没有360接口，装的AHD摄像头，比老车机的ccd摄像头清晰。想要全景的话只能连接倒车影像线实现360效果。在海鲜市场刷到雷凌360只要80就能拿下，但是调试布和遥控器需要另外购买，并且主机可以改成通用的。主机改通用就是断开can线，强制主机开机，通过倒车灯和左右转向灯唤醒360影像。弊端就是车速20以下不能自动唤醒360，倒车时轨迹线也不能随方向盘转动，也不支持雷达唤醒，那个外接360按键也没法用。

购买清单

雷凌360——80

360调试布及遥控器——90

前摄像头牌照支架——22

君威牌照灯后摄支架——5

主机改通用教程——30

共227元

我车左右后视镜支架说是停产了，只能在后视镜打孔安装。

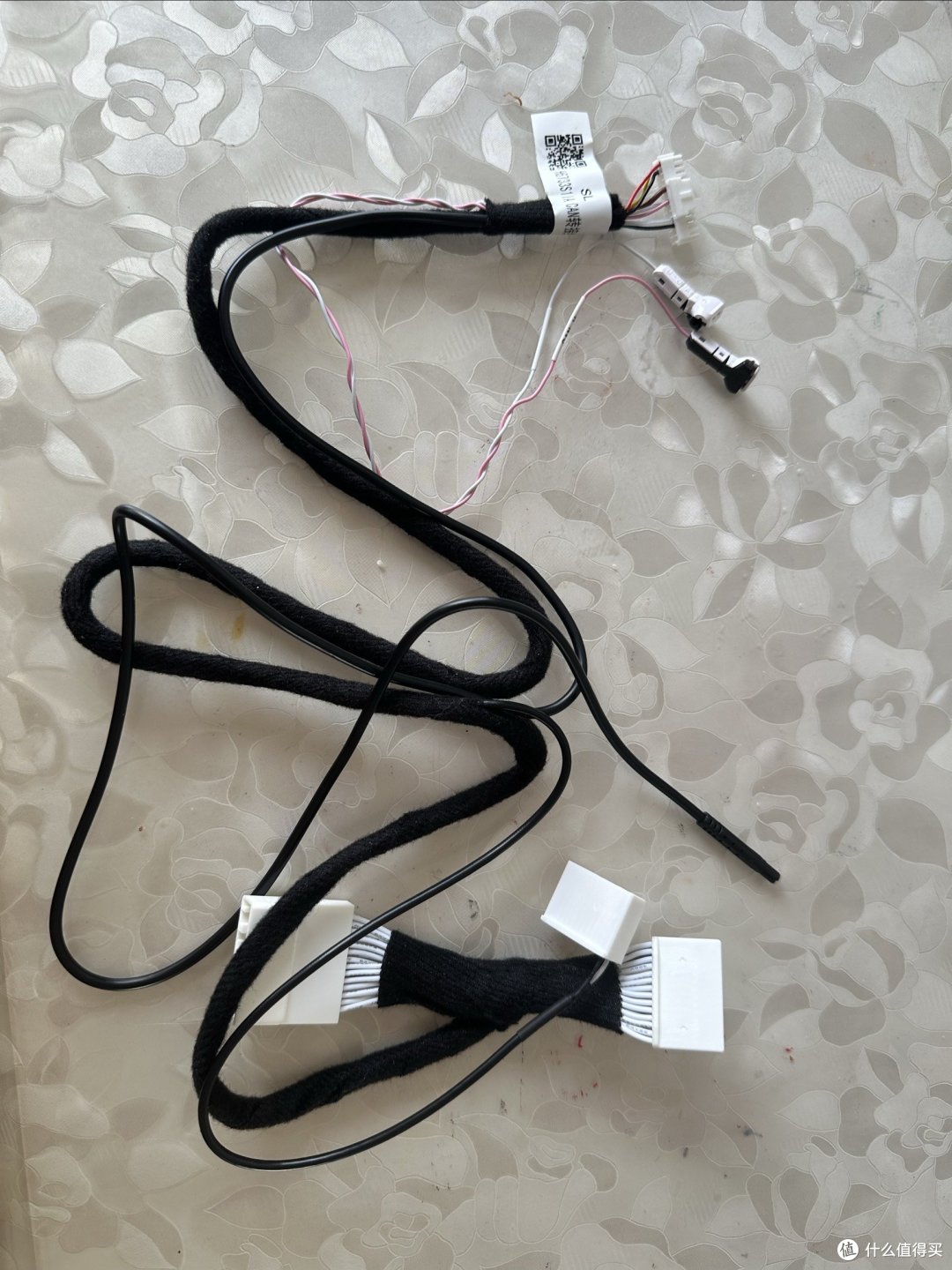

360全家福

看着做工还不错，前后摄像头延长线都有波纹管包着，这样能有效防止老化。

遥控器

改装主机

看了教程主机改通用只需要改几根线，没办法，知识就是金钱。

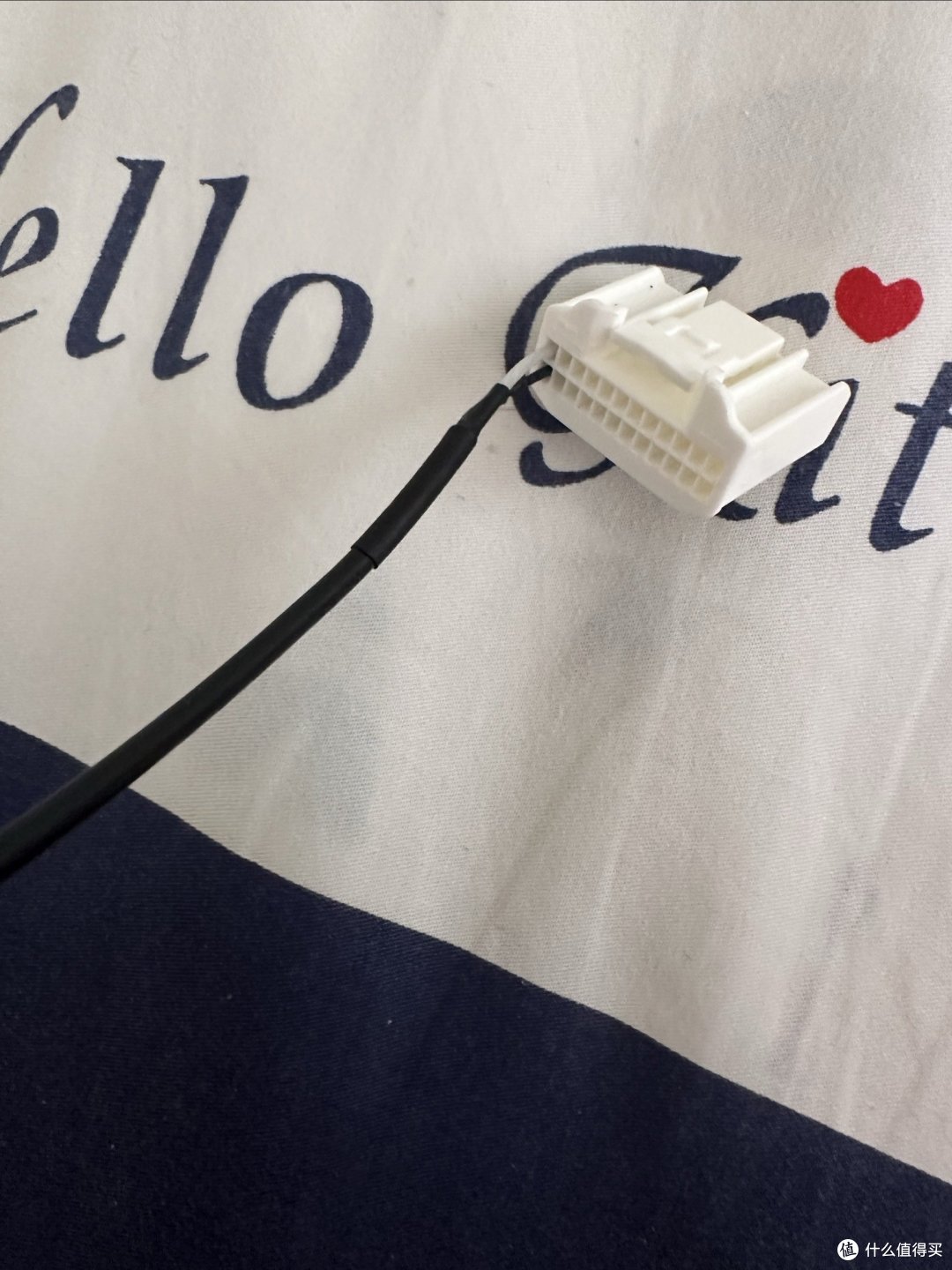

先找出这根线

这个只有两根线的头剪掉，换成莲花头，白色透明的连接莲花头的内芯。黑色连接莲花头的外面。

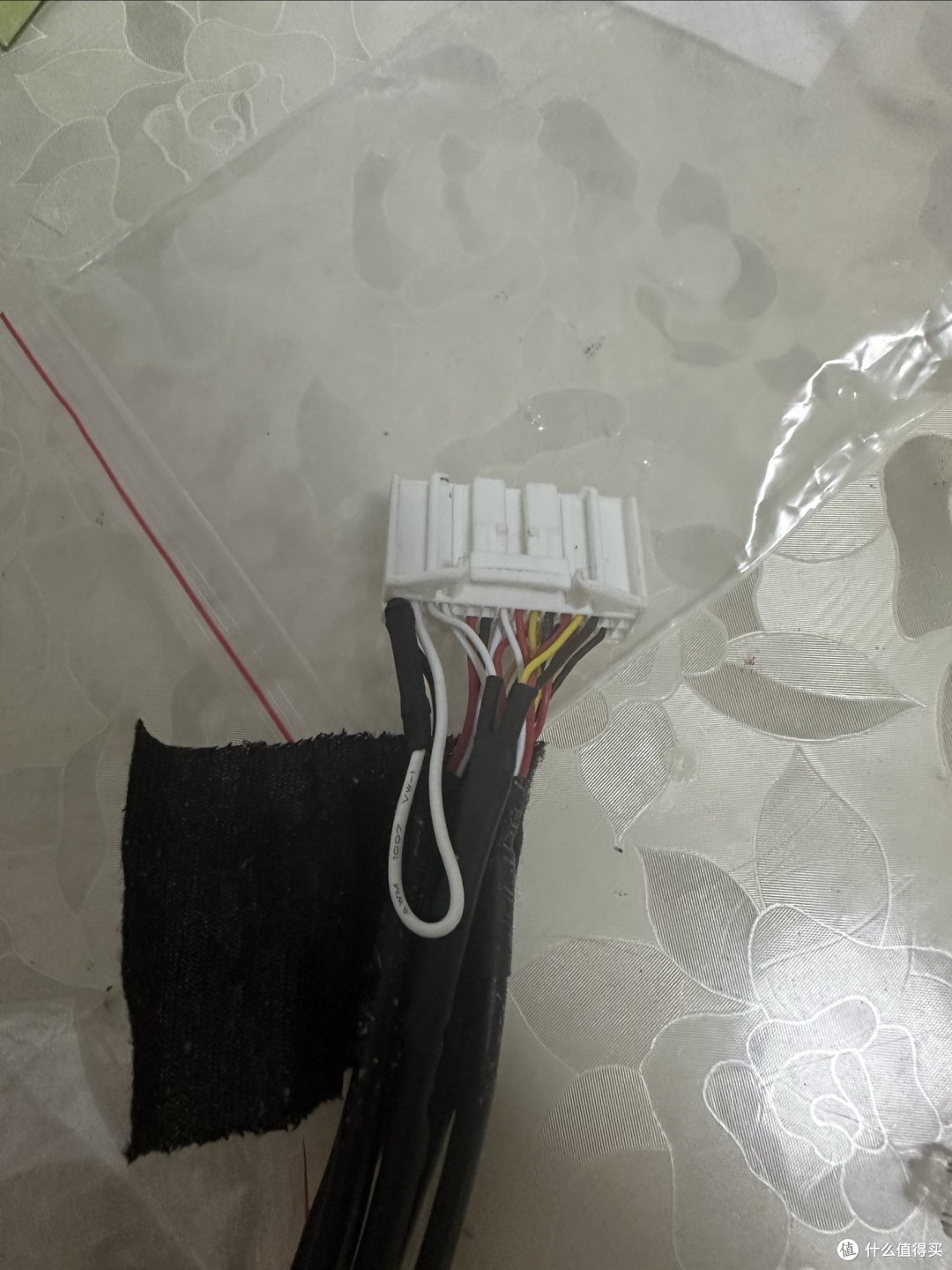

找到这个头

随便找一根白线，用取针器把端子退出，那边的头可以不退，直接剪线也可以。为的是用这个母端子。

还是这根线，找到连接机器的这个头

只留棕色倒车检测线和黑色、白色视频线，剩下都剪断或者用退针器把端子退出。

找到另一根线，也就是带电源线和摄像头接口的

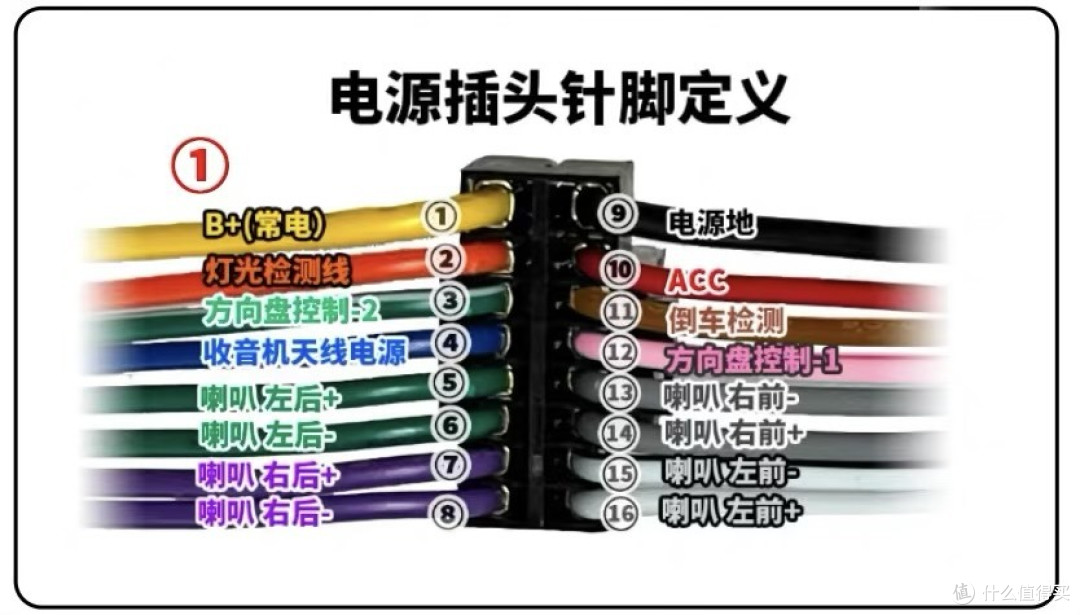

最左侧上面黄下面黑色是电源线，在黄线旁边插上刚才取出的那根白线，这跟线接ACC实现主机开机。插端子的时候别忘了把卡扣翘起来。

教程上是黄色电源线接常电，后加的白色电源线接ACC，我怕连接常电电池会亏电，就把两根线接到了一起，都接ACC。

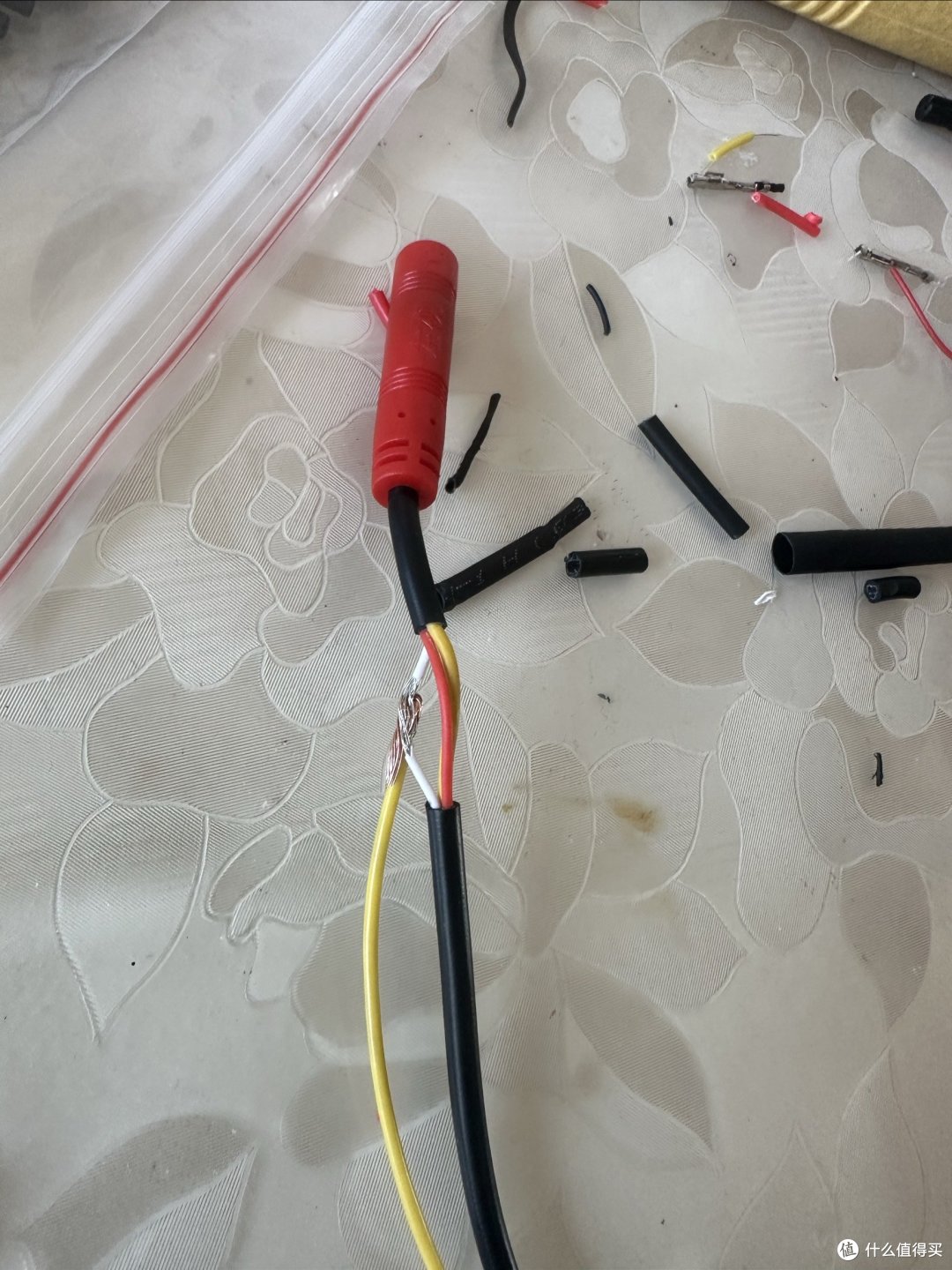

然后找到后摄、左摄和右摄延长线，在母头破线，找到白线，破开不要剪断，接上一根延长线，分别用来连接倒车灯及左右转向灯。

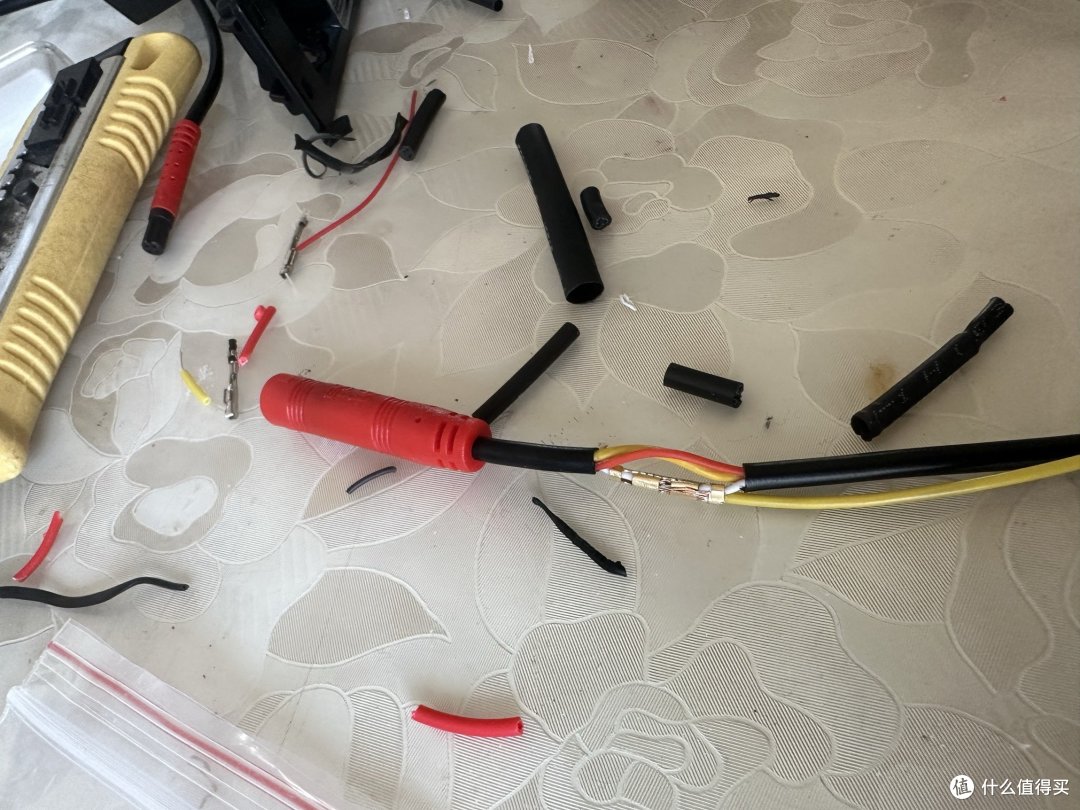

有条件的就挂锡焊接一下，我直接用的接线子。后摄像头延长线我没有破线，我破的主机倒车线。也是接白色线。我后改的车机倒车线在倒车时有12v电，我直接接到车机后视线就可以。

主机出来的那根棕色倒车检测线接到导航主机出来的棕色倒车检测线上

这俩棕线接到一块就行，导航主机的倒车检测线破线接，不要剪断。

测试

都改好了接到电视上测一下效果，先不上车。拿出珍藏多年的32寸sony电视。从老丈人家卧室拆回来的，我家卧室有投影了，一直也没装。

感觉效果还可以，接倒车线显示后视，左转显示左侧，右转显示右侧，左右都接也就是双闪显示前方。

然后再上车试一下，只连接了一个后摄像头先看看效果。

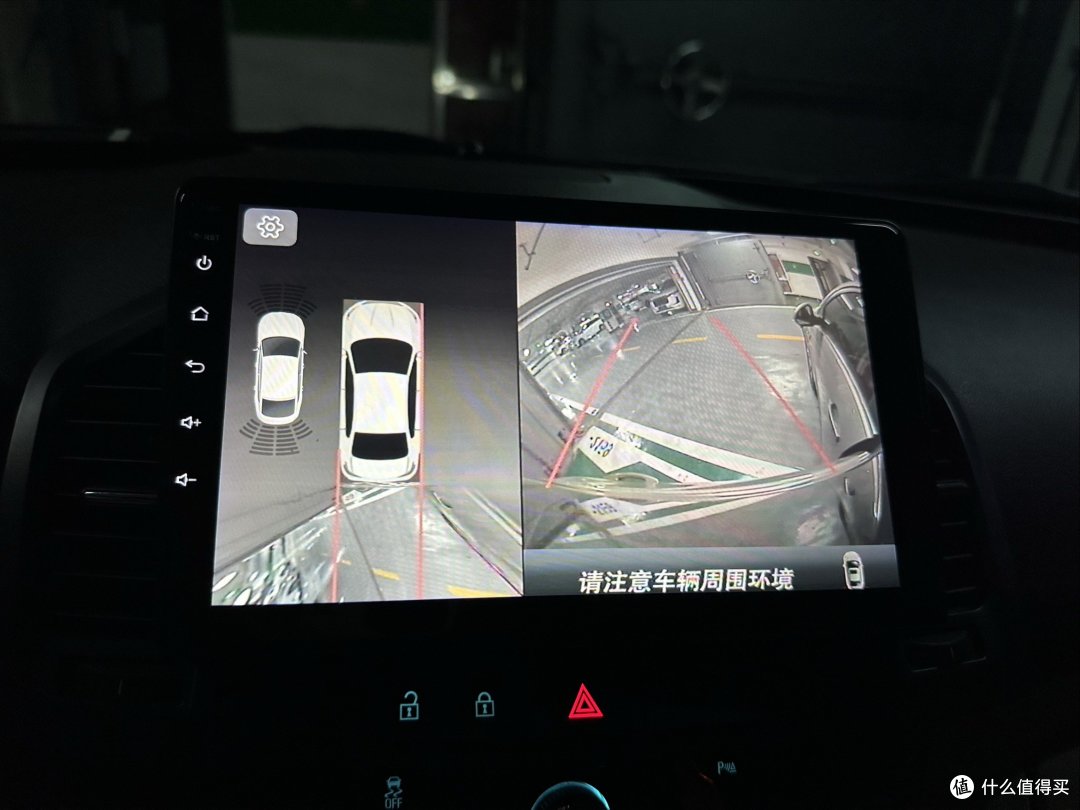

前两张是接360的效果，最后一张是AHD摄像头的效果。照片看不出来差别，但实际上360效果不如AHD摄像头好。有点模糊，我先不装车了。主要怕装上媳妇相不中还得换回来。不过群里大佬都说了，这一套才80块钱，还要啥自行车。

我觉得这套360适合倒车摄像头坏了或者原车没有倒车影像的加装。车上有AHD摄像头就不用折腾了，我已经替你们踩雷了。

济南地区有值友需要遥控器和调试布的直接来找我拿就行，免费用，用完了别忘了还。调试布是下面这样的。只要一样就能用。

如果安装的话就是拆左右门内饰板，拆左右后视镜打孔，然后穿线。

右侧具体走线方法在前面盲区摄像头的帖子有，左侧门板也是差不多的。

后视摄像头在linux导航帖子里有。

前面的摄像头看教程说是要把冷却水壶拆下来，后面有个皮碗能穿进驾驶室，在车托之家找志检的安装前雷达的帖子。还有一种方法是通过空调滤芯，先开外循环，穿铁丝，然后再打开内循环，穿进驾驶室。我觉得还是拆水壶进线比较好。通过空调穿线会不会时间长了内外循环就串了。
