双7000组合：致态TiPro7000牵手锐龙7000测试

AMD在上月推出了AM5接口锐龙7000平台，今天我们将在新平台上重新测试致态TiPro7000 2TB，并解答以下几个大家可能关心的问题：双7000组合有哪些优势？X670/X670E双芯片组架构对SSD有哪些影响？主板M.2插槽优先用哪个？

双7000平台的优势：

早在2017年的初代锐龙平台上，AMD就率先在CPU上为NVMe SSD开辟了专用PCIe通道。相比绕道芯片组转接方案，CPU直连通道为SSD提供了延迟优化路线。英特尔直到2020年才开始提供CPU直连M.2插槽。

2019年AMD锐龙3000带领PC进入PCIe 4.0时代。

PCIe 4.0 SSD真正展露实力则是在2020年的锐龙5000时代。X570提供一个CPU直连M.2插槽，支持512字节MPS（Max Payload Size最大有效载荷），能够提供比英特尔平台更快的SSD读取性能。

今年的锐龙7000平台在存储方面的升级主要是支持PCIe 5.0，并增加CPU直连通道的数量，主板最多可以提供2个CPU直连的M.2插槽。

X670/X670E的双芯片组架构提供了更多的PCIe 4.0通道，为NVMe SSD设计的M.2插槽数量从上代的2到3个增加至4个，部分主板甚至会提供5个M.2插槽。M.2插槽越来越多这一趋势显示出NVMe SSD在新平台中地位的不断提升。

致态TiPro7000 2TB是今年7月新上市的PCIe 4.0满速旗舰SSD， 8通道主控，搭配1600MT/s IO接口速度的长江存储第三代NAND闪存，支持512字节MPS。

TiPro7000搭配锐龙7000平台可以提升PCIe通道的传输效率，将峰值读取性能提升至7400MB/s以上。

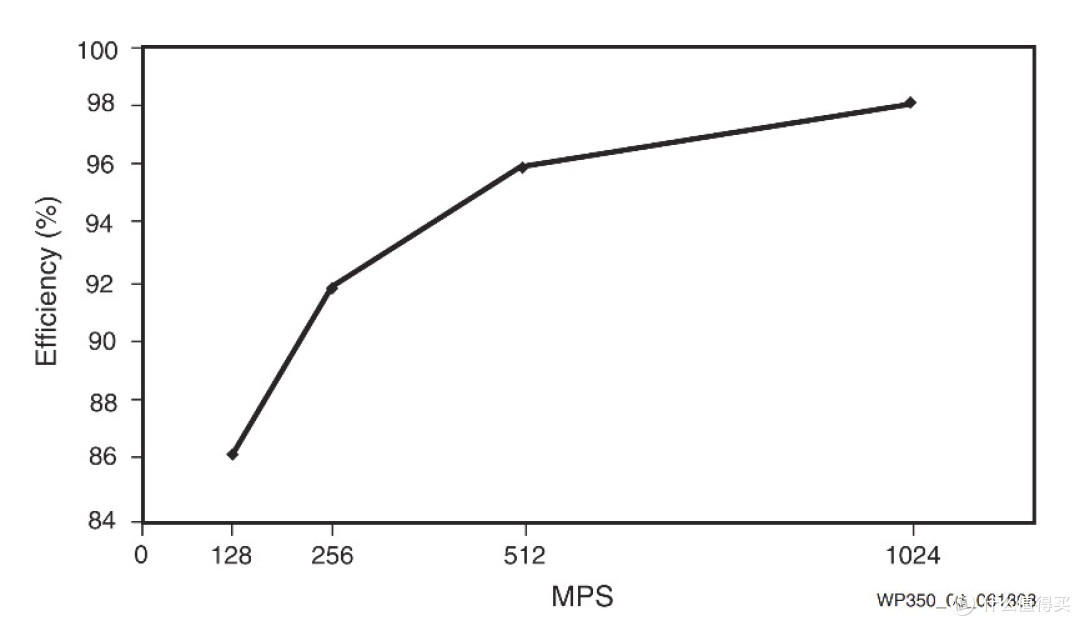

注：PCIe MPS类似于网络中的MTU，取值范围在64到4096字节之间，但当前硬件平台通常只支持256或512字节。继续提升MPS能够带来的效率增幅有限，同时还会增加更多延迟，所以MPS也不是越大越好，目前来看512字节MPS是比较合理的选择。

双芯片组架构对SSD影响：

今年锐龙7000平台的X670/X670E主板使用了两个芯片组串联的形式，这种设计能够在控制成本的同时提供更多的扩展能力，不过也增加了主板复杂度。

现在主板上的M.2插槽有三种来源：CPU直连通道、第一芯片组转接、第二芯片组转接。

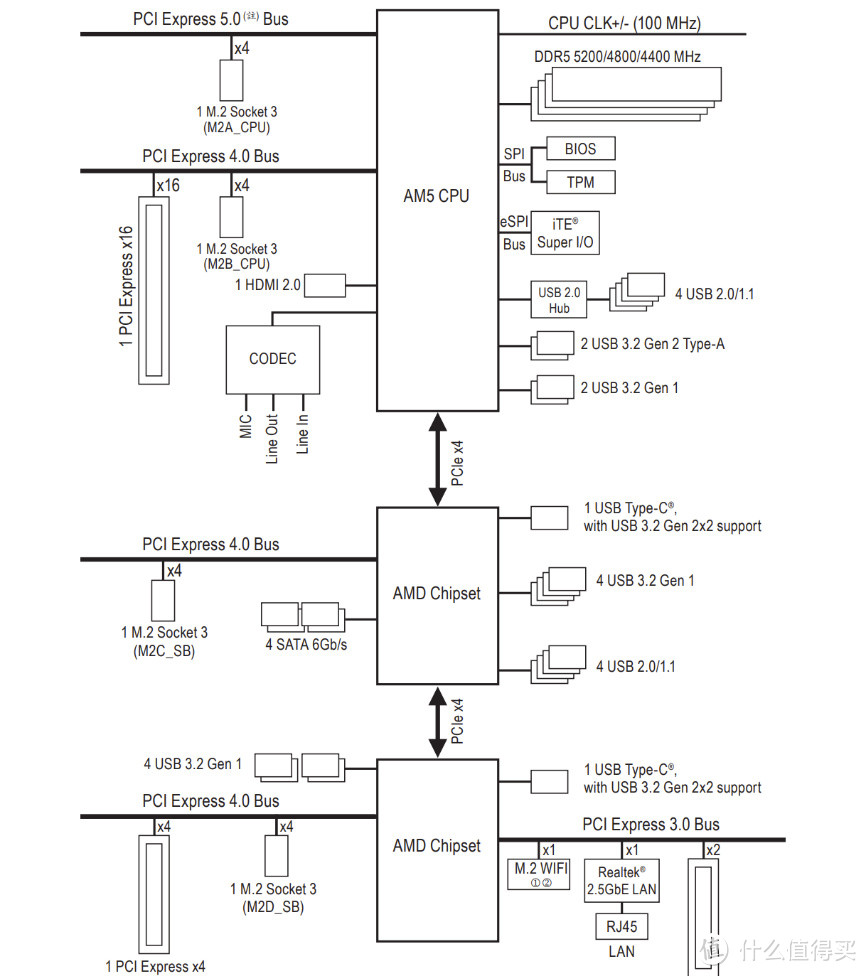

我们可以通过查阅主板说明书来了解每个M.2插槽的PCIe通道来源。下面是这次作为测试平台的技嘉X670 AORUS ELITE AX框图，M2A_CPU和M2B_CPU直接来自锐龙7000处理器，M2C_SB（SB意为South Bridge南桥）来自直接跟锐龙7000处理器通信的第一颗芯片组，M2D_SB则来和第一芯片组串联起来的第二颗芯片组。

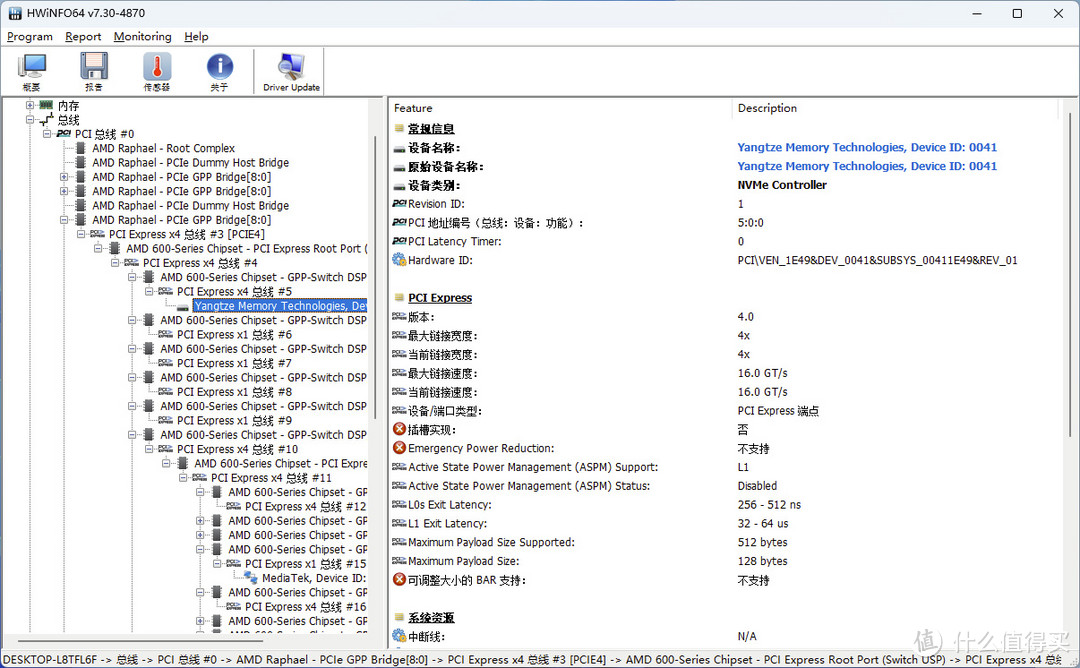

四个M.2插槽有三种来源，支持两种PCIe版本，这是一个非常典型的X670主板存储结构。CPU直连M.2插槽依然是最优解，这不仅是因为它具备更低的存取延迟，还跟MPS木桶理论有关。尽管锐龙7000平台能够支持512字节MPS，但并非所有PCIe设备都能利用到这一带宽优势。

当芯片组连接有128字节MPS的设备时，所有256字节或512字节MPS的设备也只能按照128字节MPS去工作。

不巧的是，几乎所有无线网卡都只支持128字节MPS，这也使得芯片组转接的M.2插槽都工作在128字节MPS上，带宽利用率下降。

CPU直连插槽由于是独立PCIe通道，所以不受其他设备MPS影响，只要SSD主控支持，就可以工作在512字节MPS上。

主板M.2：同插槽不同命运

AMD锐龙7000处理器为NVMe SSD预留了两个PCIe x4通道，但有一部分X670/X670E主板会将其中一个x4挪作其他用途，比如雷电4控制器。无论是1个还是2个，CPU直连M.2插槽的数量都是比较有限的。接下来通过实测来看看X670/X670E主板上不同M.2插槽对SSD性能的影响。首先是致态TiPro7000 2TB在CPU直连插槽的表现：

第一芯片组转接插槽：测试中没有连接USB和SATA设备，看起来只是顺序读写速度受到限制，4K随机读写延迟尚没有明显增长。

第二芯片组转接插槽：经过多一重转接之后，读写延迟已经有较明显的影响。

PCMark 10完整系统盘基准测试能更好地展现不同类型M.2插槽对SSD性能发挥的影响：

下面是导出PCMark 10测试数据后整理出的分类测试项目图表，性能上从高到低遵循了CPU直连插槽、第一芯片组转接、第二芯片组转接这样的顺序。

最终幻想14 Benchmark，致态TiPro7000 2TB安装在CPU直连M.2插槽时，游戏场景加载时间为6.176秒：

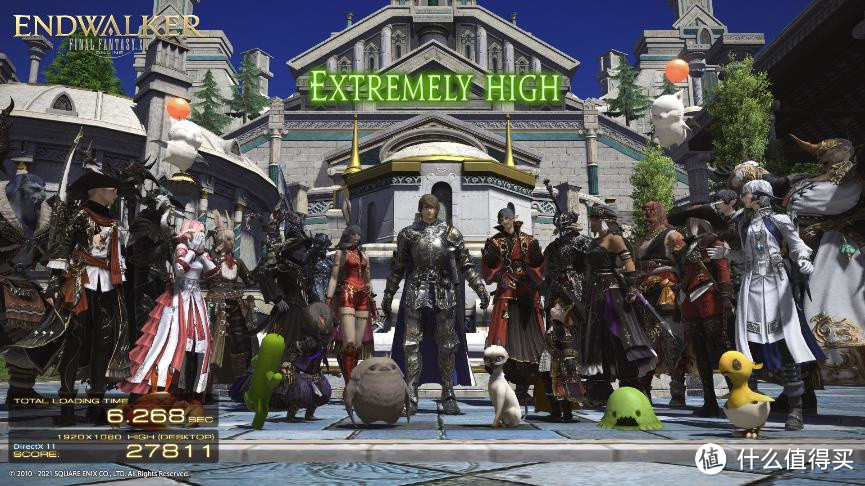

TiPro7000 2TB安装在第一芯片组转接M.2插槽时，游戏场景加载时间为6.268秒：

TiPro7000 2TB安装在第二芯片组转接M.2插槽时，游戏场景加载时间为6.397秒：

数据离CPU越近，延迟越低，性能越好。

总结：

今天我们在锐龙7000平台上测试了致态TiPro7000固态硬盘，一方面是关注新平台在存储特性上的一些变化，给准备采用新平台装机的玩家提供一些参考。另一方面则展现X670/X670E众多M.2插槽之间的差异，特别是芯片组转接插槽和CPU直连插槽同时使用的影响。

芯片组转接插槽除了影响性能发挥之外，还有可能引发一些SSD兼容性问题。经过这次验证测试我们给大家探了路：致态TiPro7000在AMD锐龙7000新平台上的兼容性表现良好，安装到各种类型的M.2插槽中都能稳定工作。为了最佳性能体验，CPU直连插槽最好留给高性能SSD使用。现阶段PCIe 5.0 SSD尚未就绪，PCIe 4.0接口下致态TiPro7000罕有敌手，CPU直连M.2插槽自然是留给它用最为合适。
