大家好，我是穷装250平别墅的硬核电器拆解爱好者air04。

世上第二款量产自动上下水系统：

本次给大家带来的是石头G10S、G10S Pro适用的自动上下水+烘干套装的拆解介绍。

这是今年石头科技在推出G10S和G10S Pro这两款新机时画的大饼，终于赶在618之前跟大家兑现了。

在此之前，原品牌推出上下水套装的就只有云鲸一家，追觅S10系列也有计划上自动上下水，但也还在画饼阶段。石头G10S系列的选装组件可以说是世上第二款品牌量产的自动上下水系统了，但石头G10S系列却是世上首款集成了自清洁、自集尘和自动上下水的扫地机。

若你是G10也不要紧，跟我学，自己DIY，200元左右就能自制一套上下水套件了。

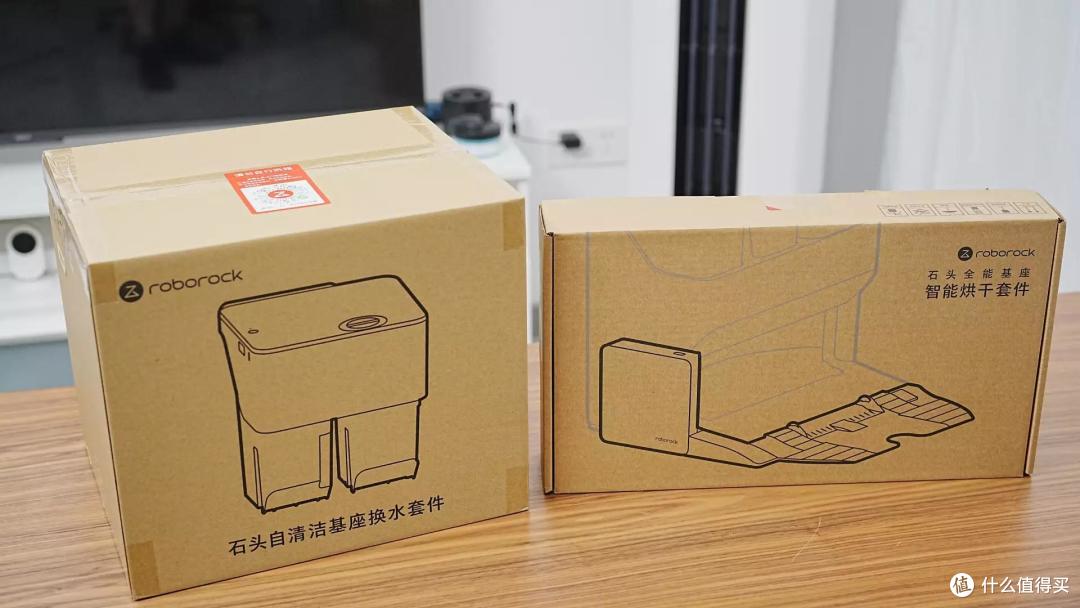

这次收到的是自动换水套件和烘干套件，原本我以为可以单独购买换水套件，到手才知道目前是不太可能了，原因下面就会说到。

智能烘干套件：

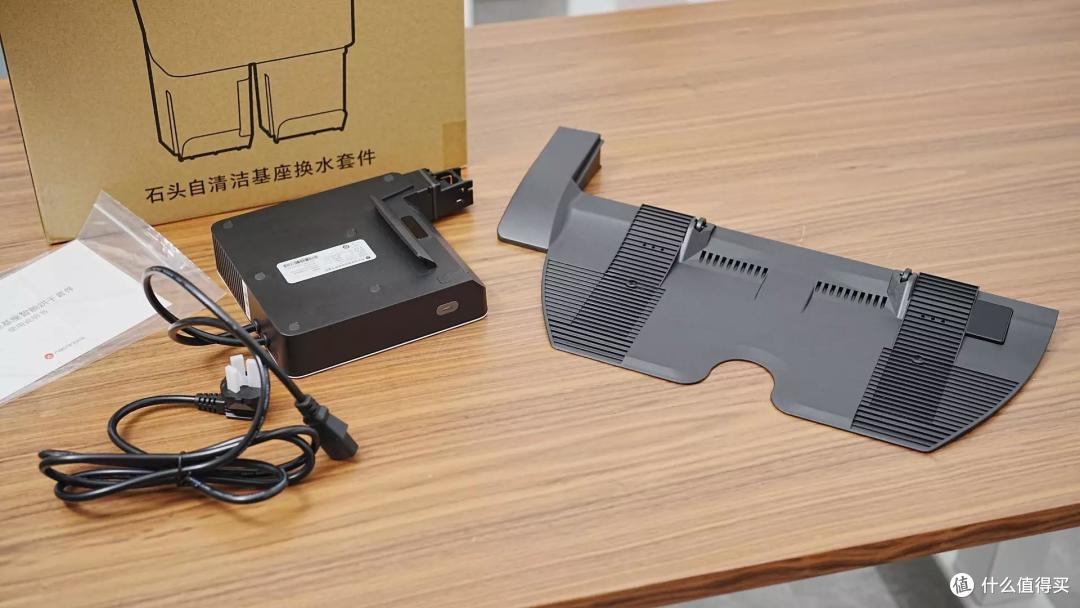

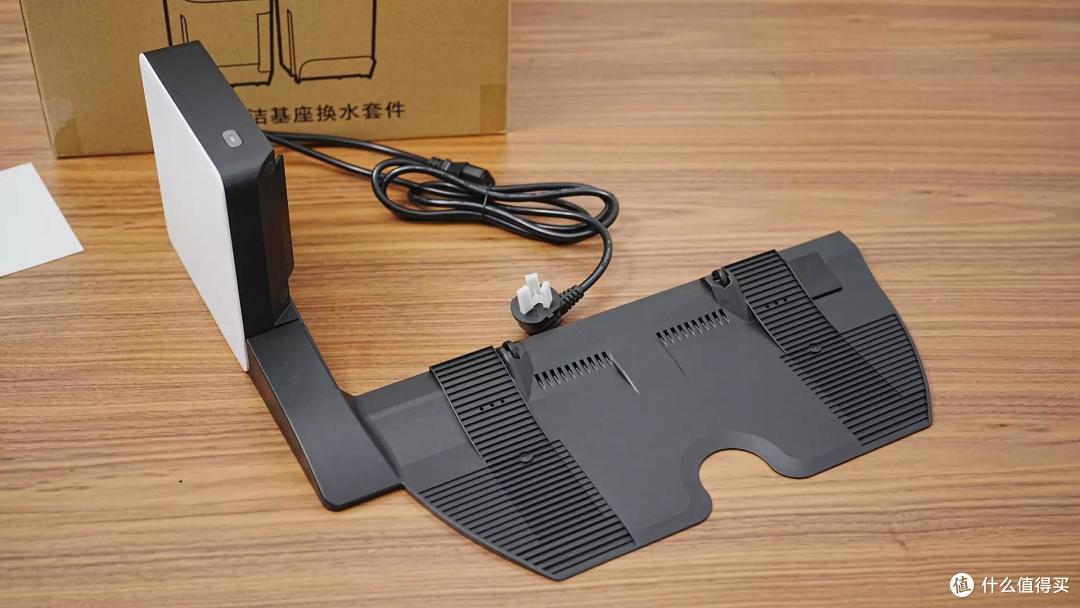

烘干套件收到的时候分为两部分，一部分是主机，里面有风扇和加热部件；另一部分是替换基站原本的斜坡，用于引导热风吹向拖布。

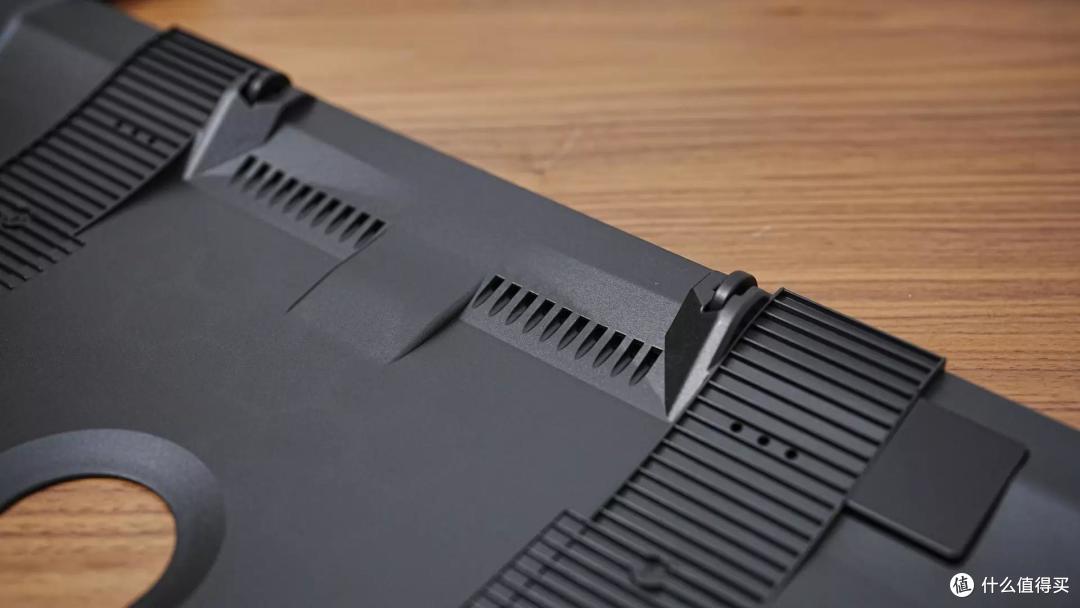

在这里有一排出风口，直接面对着拖布。

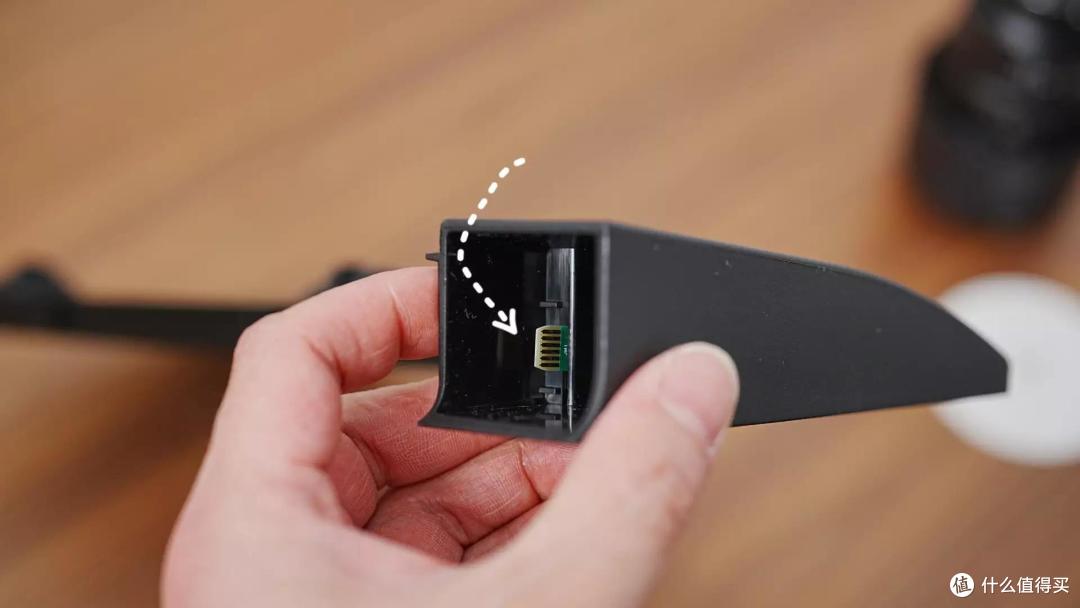

斜坡与主机之间还有通信，通过这个接口实现。

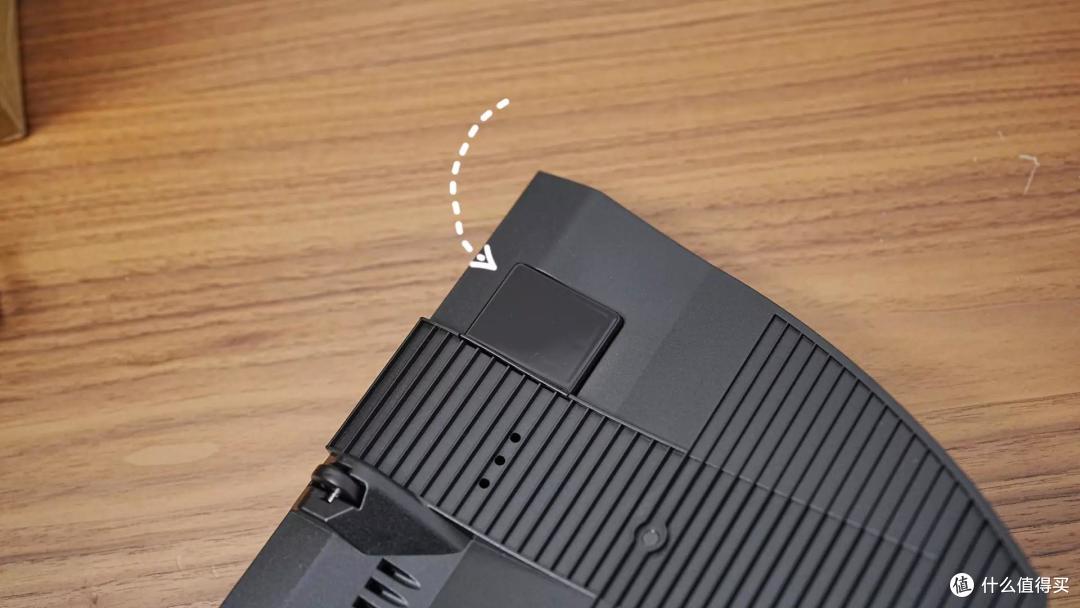

主要是用于这边的传感器。

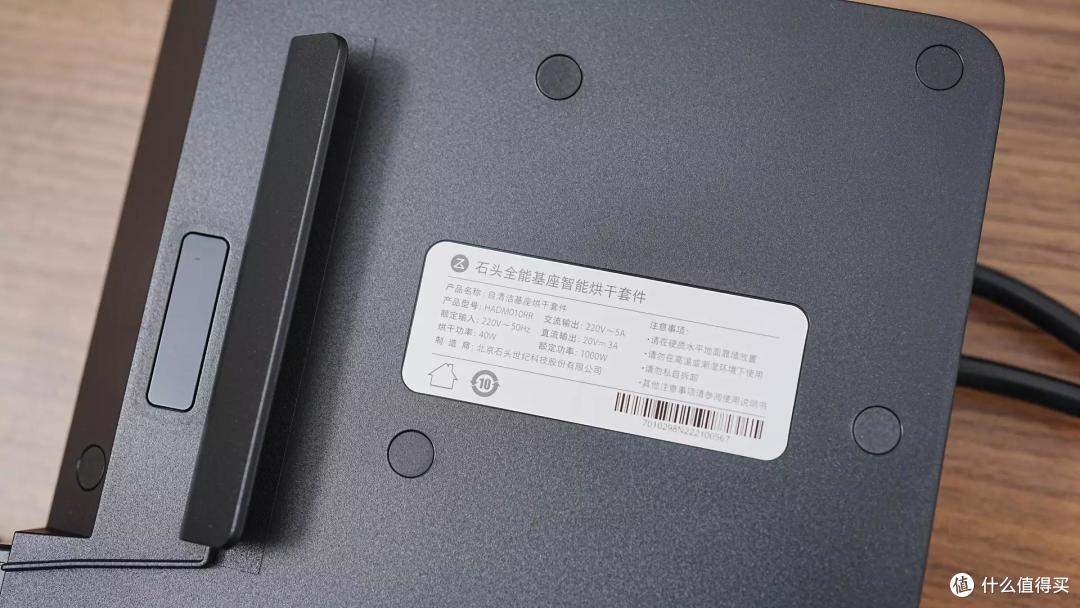

主机上也同时有一个传感器，盲猜两个传感器是配合着与扫地机通信？

好了，接下来就是喜闻乐见的拆解部分。

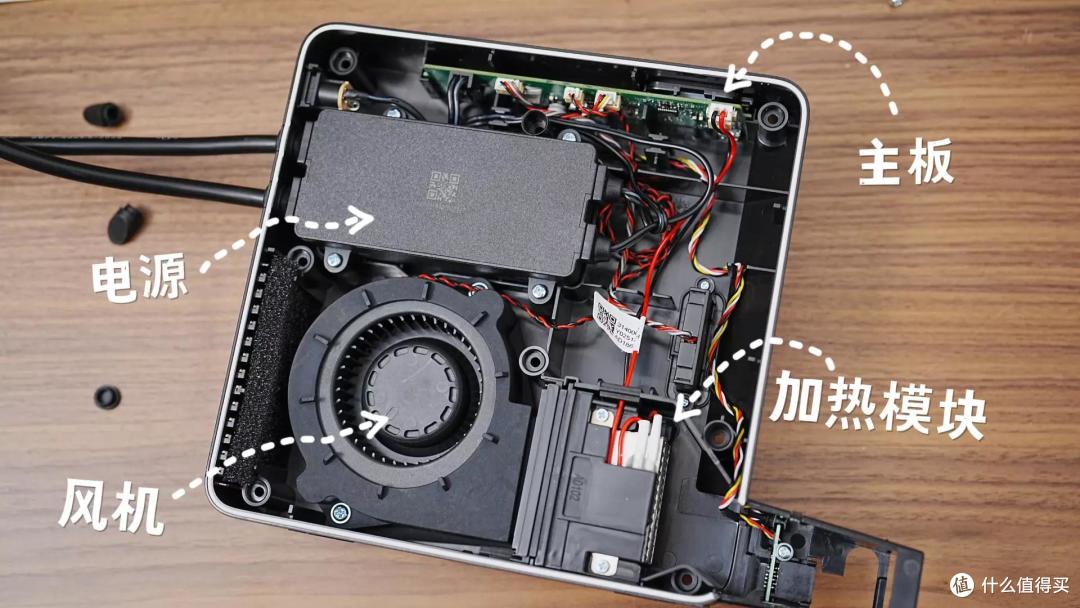

烘干套件的主机是由螺丝固定，很好拆解，但是其中有一个螺丝上有防拆标签，拆解主机就会失去保修 。

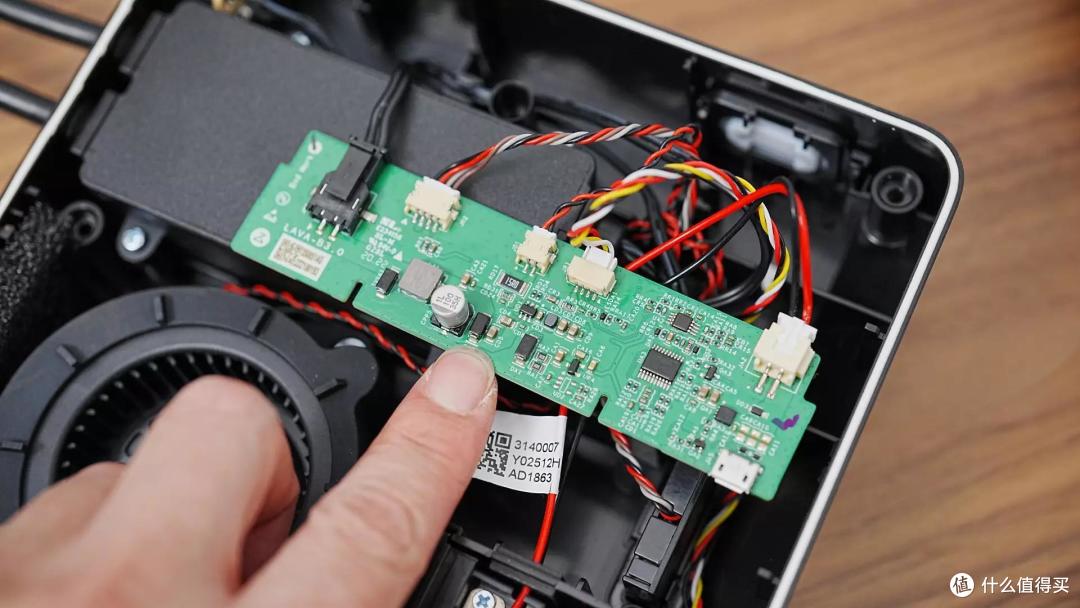

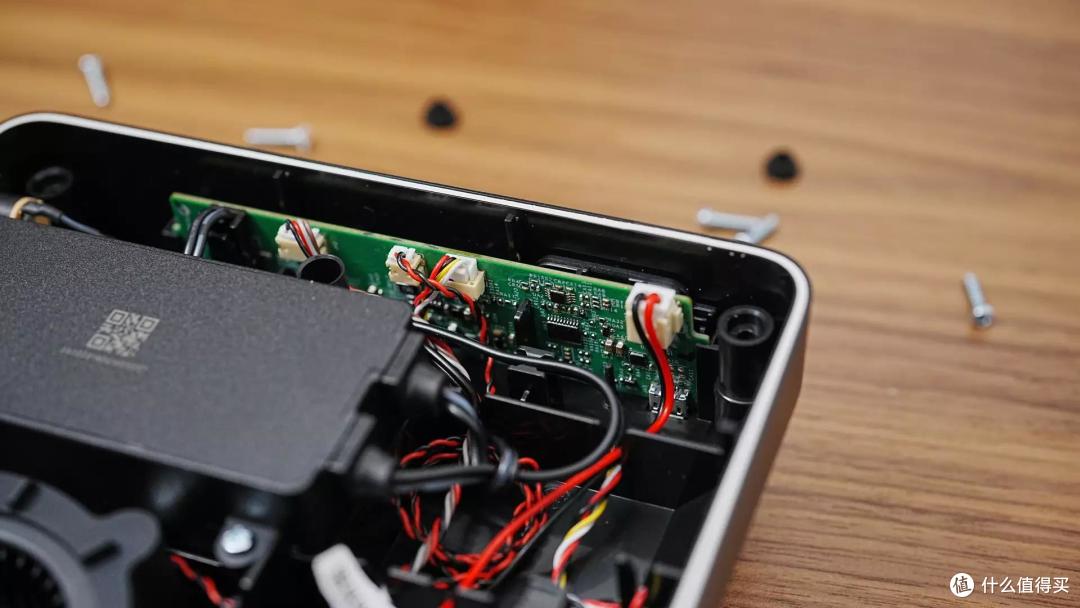

主机主板位于顶部，上面有一个按键，点一下可以手动启动烘干套件。

顶部电路板上涂有三防胶，细节到位了。

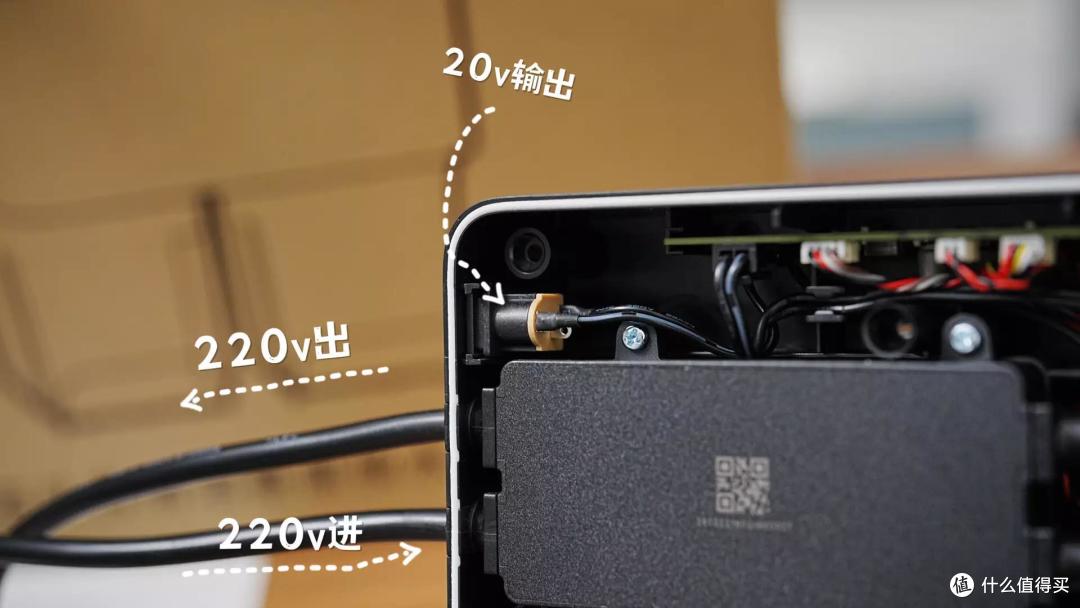

套件的电源需求为220V，电源还有一根延出的220V插头直接插入基站，也就是基站和烘干套件是公用一个插座就行，电源会先输入到烘干套件再接入基站。

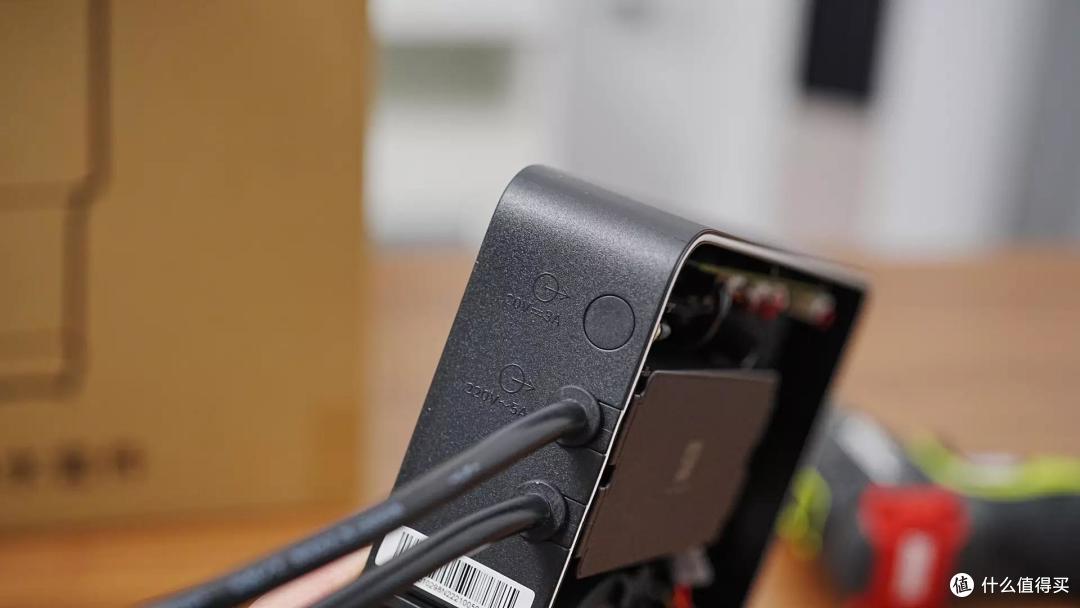

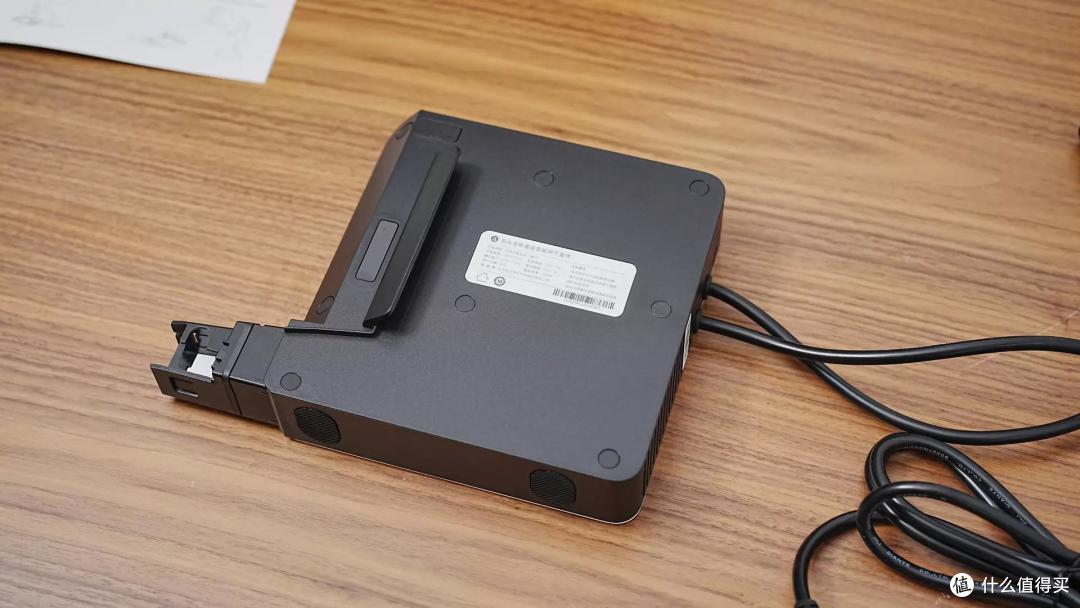

主机上还有一个比较隐蔽的20V供电接口，这个接口就是给换水套件供电用的。

换水套件部分因为没有独立的供电电源，只能配合烘干套件来使用。未来不知道会不会给换水套件单独提供电源，希望这个换水套件可以单独购买，毕竟在我这个纬度，自然晾干已经够够的了，机器烘干不是刚需。

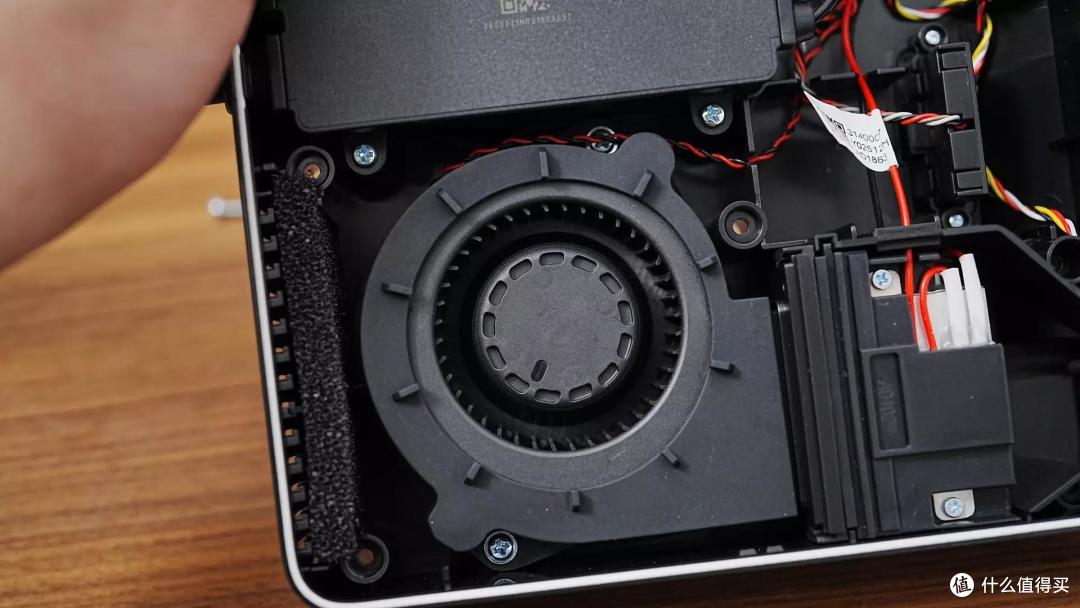

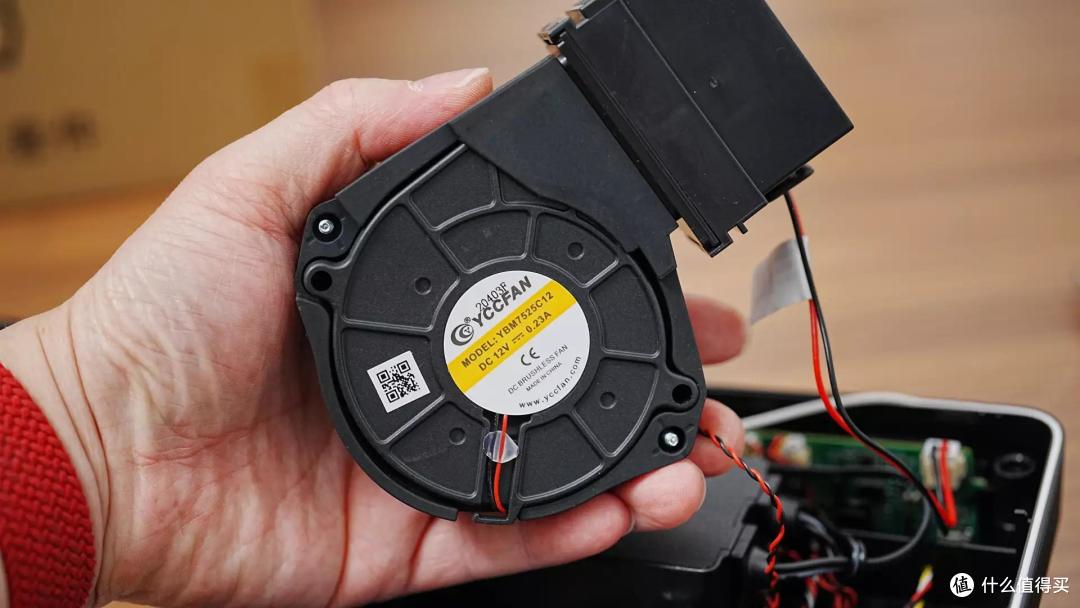

烘干套件中吹风功能的实现是靠这个涡轮风机。

YCCFAN，12V 0.23A，2.76W总功率。

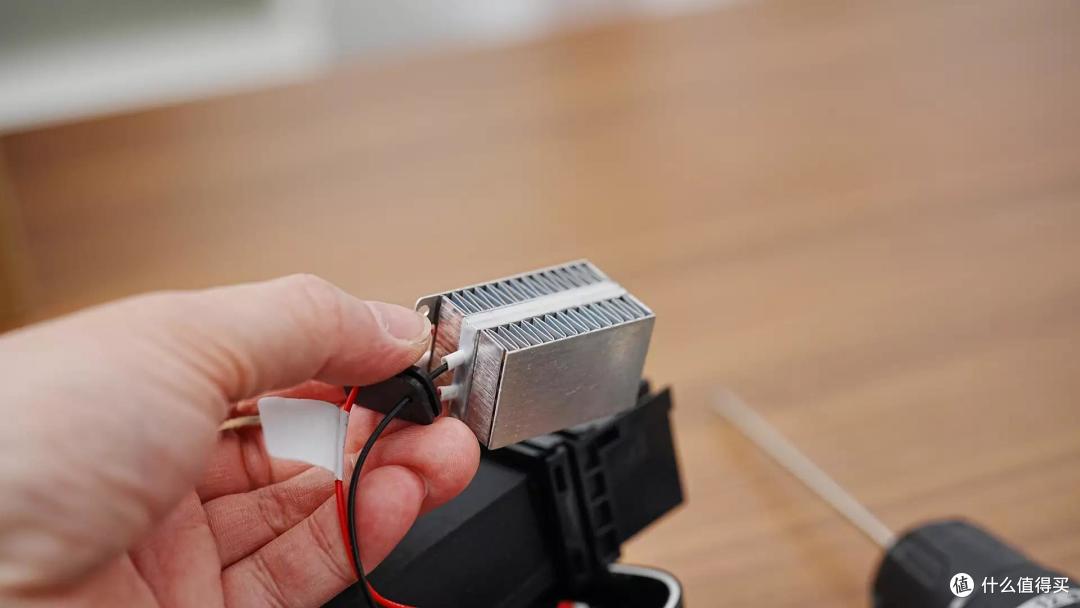

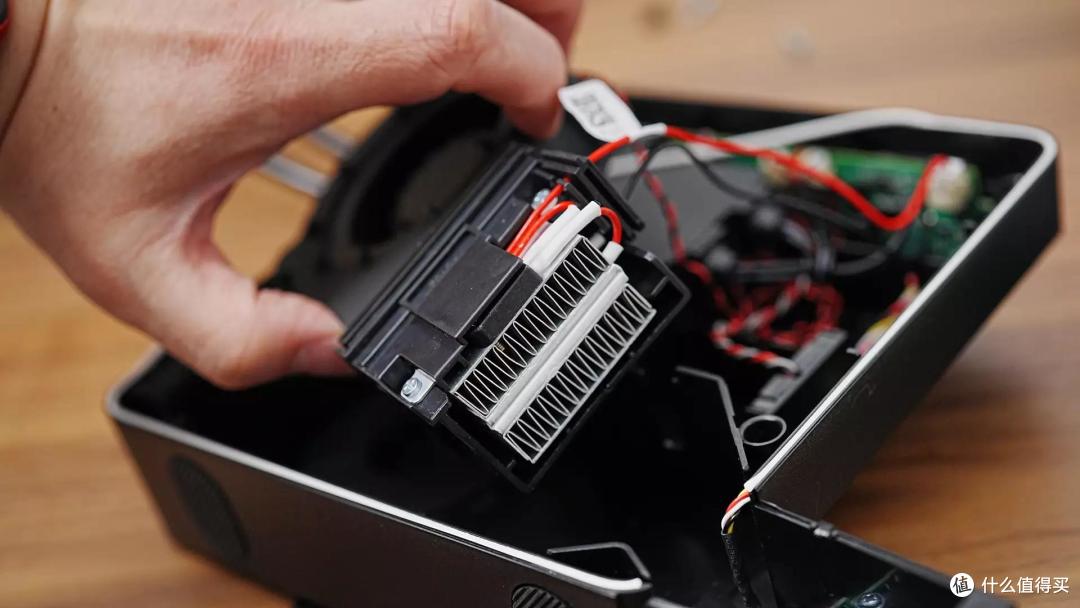

加热模块。

PTC加热。

这就是烘干套件的部分了。

自动换水一套件：

因为自动换水套件略微复杂一些，所以石头直接提供了上门安装的服务。如果你有自己安装净水器的经验，那可以自己上手安装调试。

换水套件需要安装1个进水和2个排水，家里如果没有特意为扫地机留这样的地方，那么可以在厨房和卫生间、阳台这些区域找一下，这些地方一般会装洗碗机、洗衣机、净水器这3类家电，它们安装环境里需要的进水、排水和电源与这个自动换水套件需要的环境一致，就看你怎么打算了。

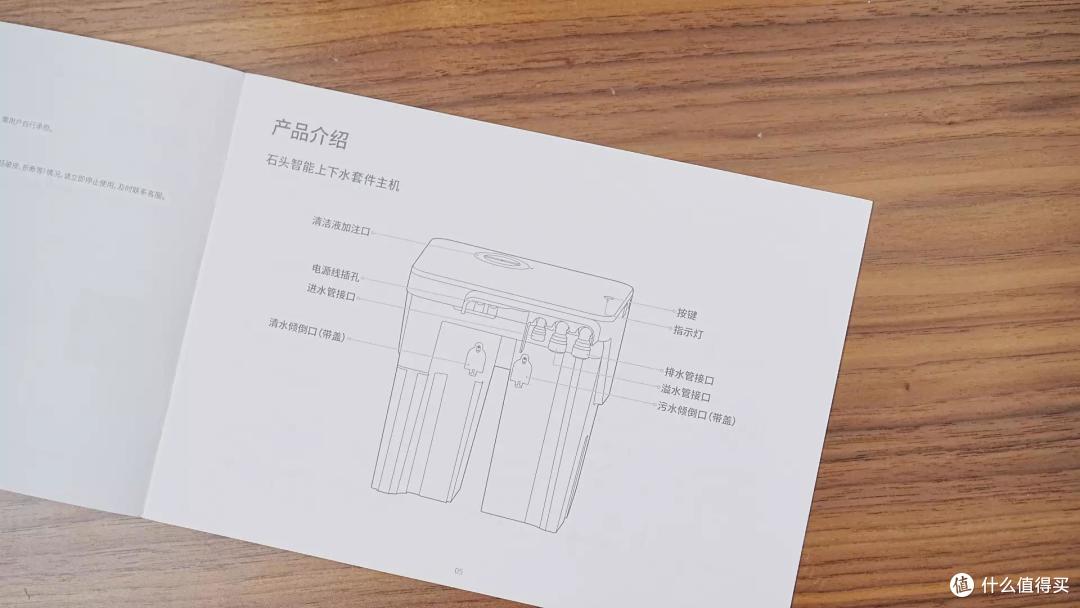

说明书上只有简单的介绍，具体的安装教程在师傅手里，当然，这个对我来说比较简单，我选择自己安装。

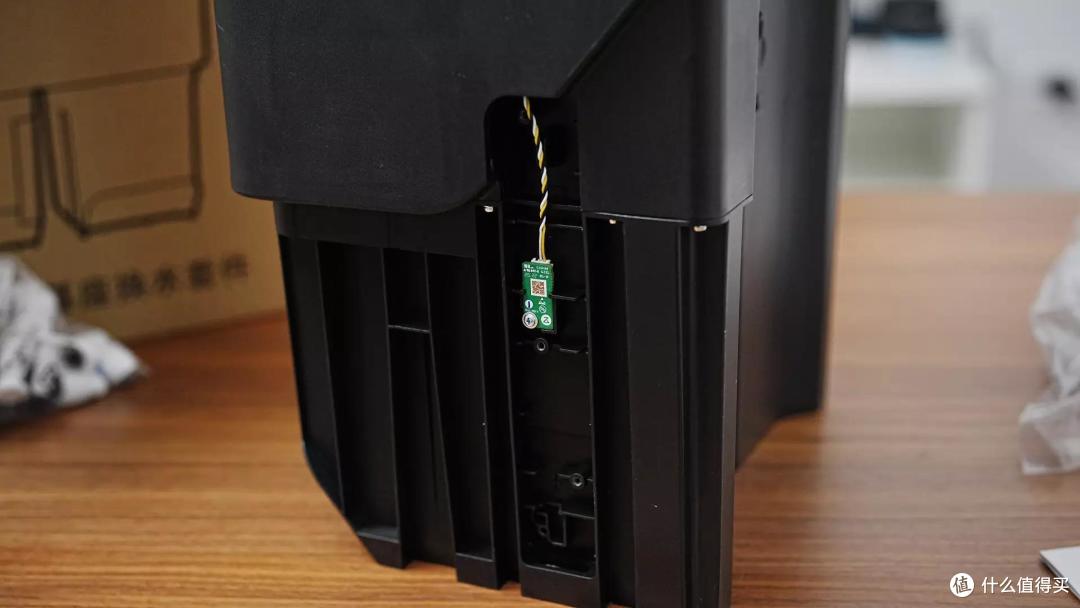

先开始拆解，侧面这个应该是净水箱的一个液位传感器，是的，这个自动换水套件内也分有净水箱和污水箱。

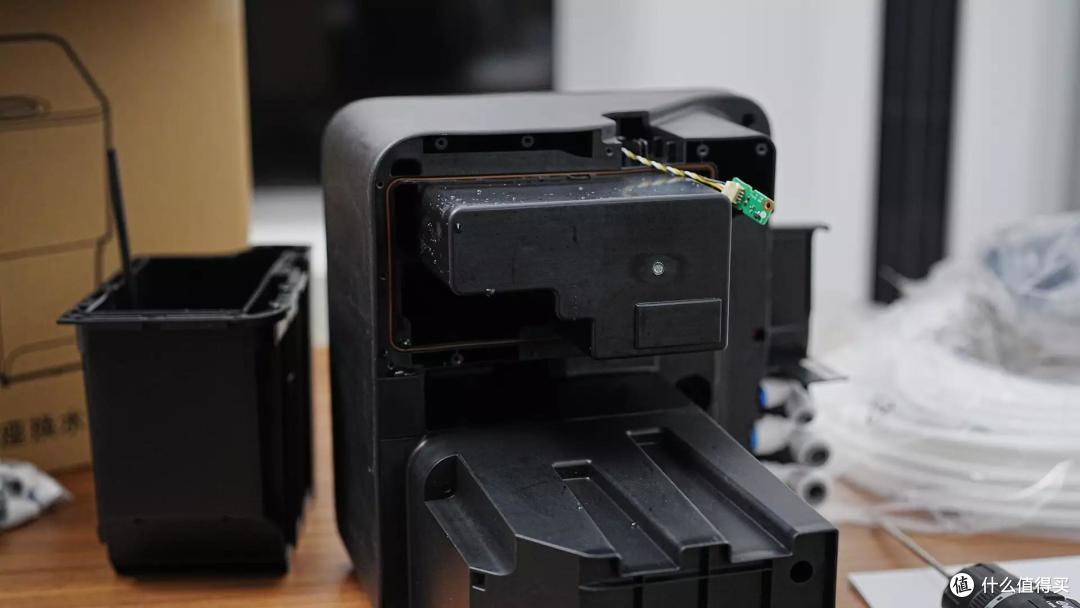

底部拆掉就能看到这个净水箱。

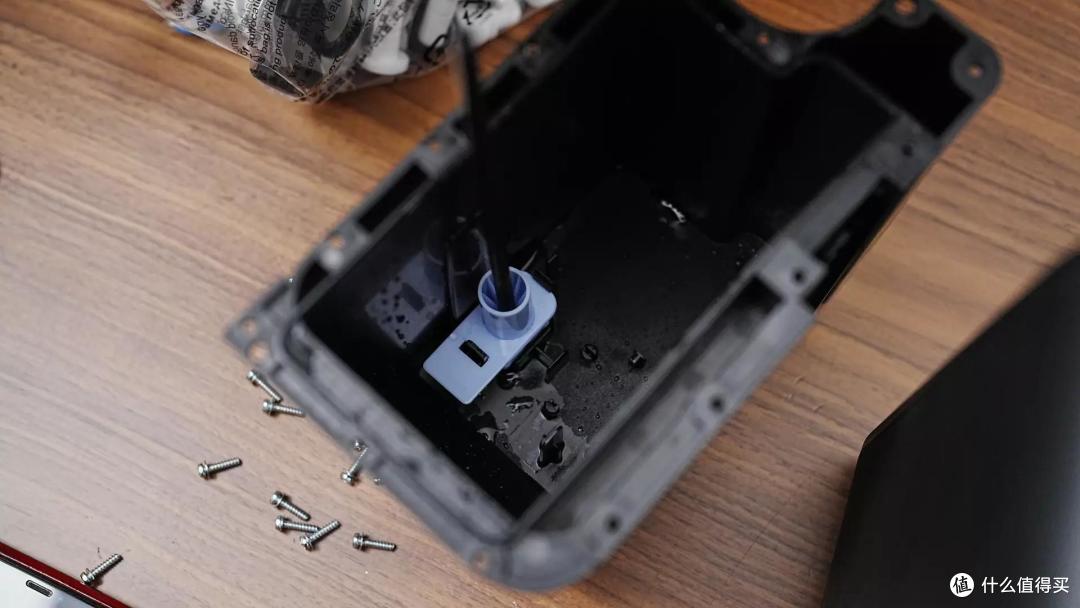

拆掉的这个底壳是放清洁液的，从上口倒入的清洁液会存在这里，然后要用的时候就会通过顶部一个小泵来抽取。

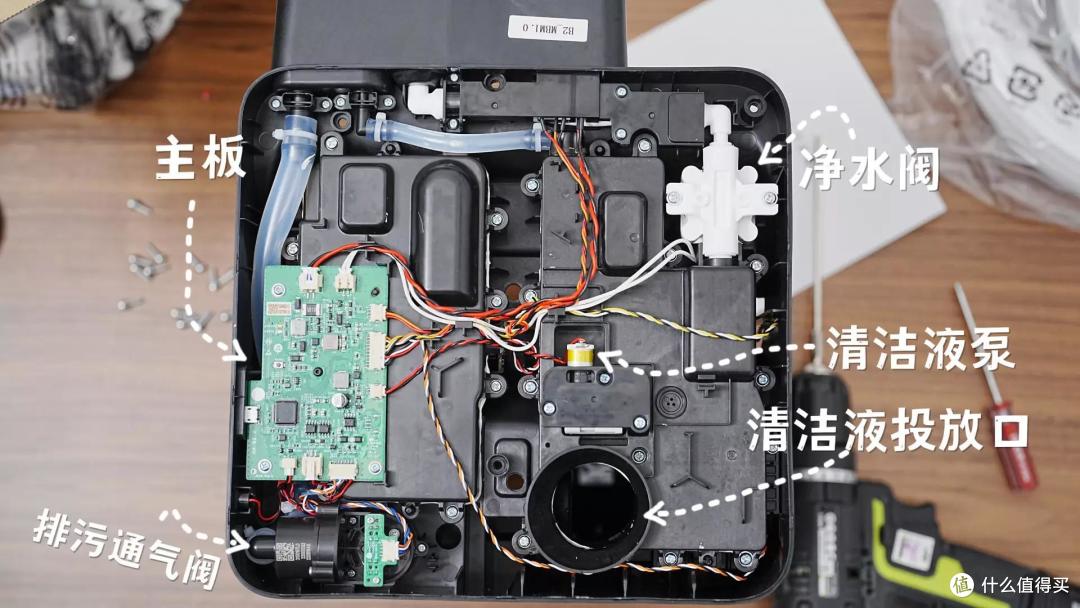

这个小泵在顶部，掀开顶盖才能看到。

这个就是抽取清洗液的小泵，上面标注的是——PERISTALTIC PUMP！！！！居然是蠕动泵哎！就这么小的一个。

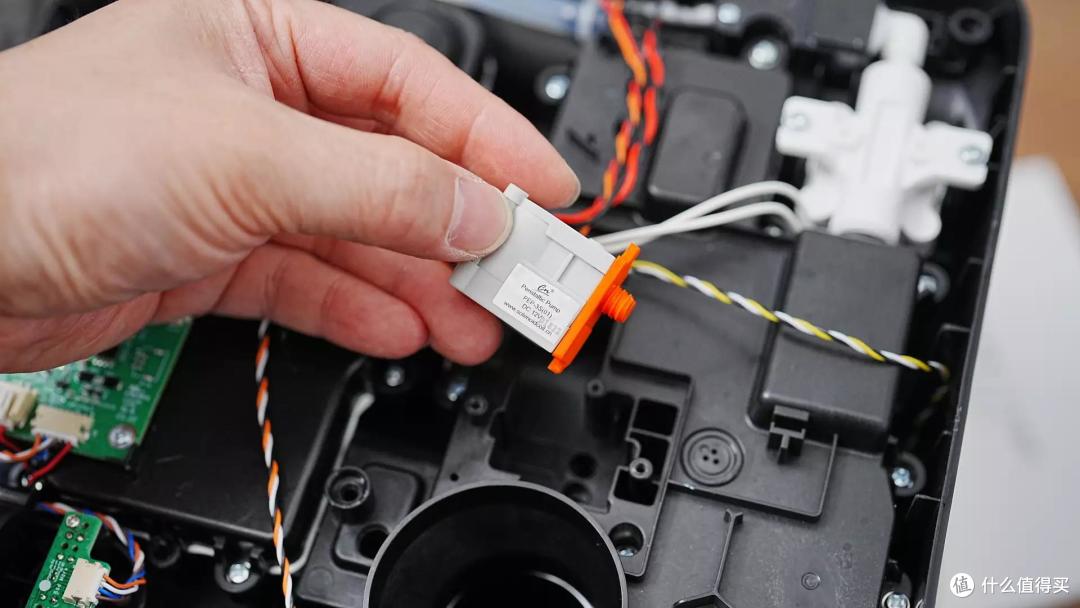

这大概是一个抽水泵换气阀门开关，因为这个污水箱平时需要保持密闭，基座才能抽水到这个污水箱中，而密闭状态下，排污泵也无法将污水箱中的污水排出，所以就设计了这么一个“阀门”。当整个污水箱需要排水的时候会自动打开“阀门”，解除密闭状态，这时候排污泵就可以将污水抽出排到下水道了。

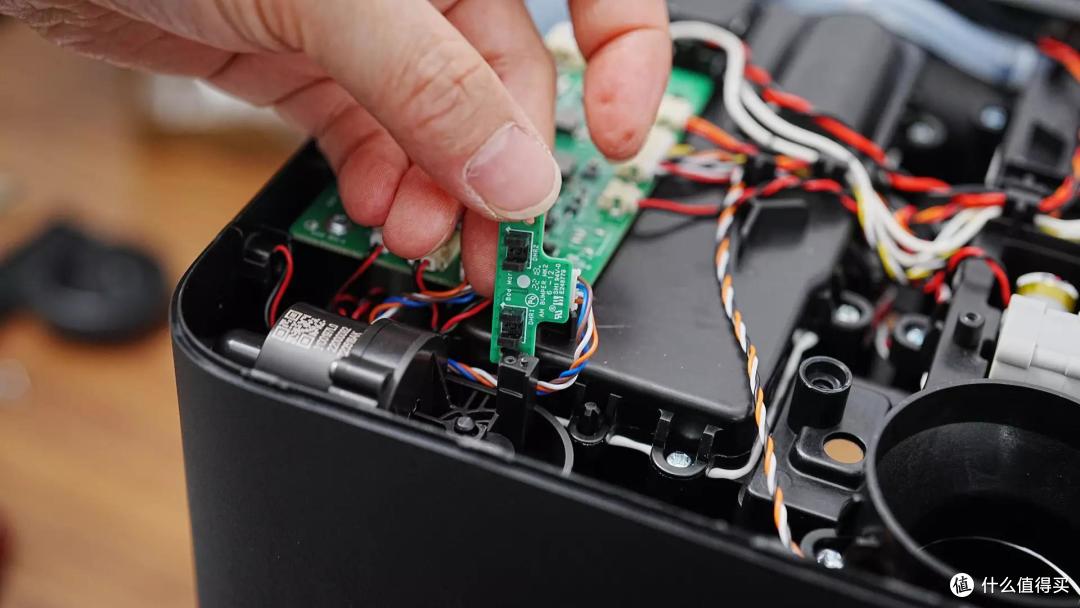

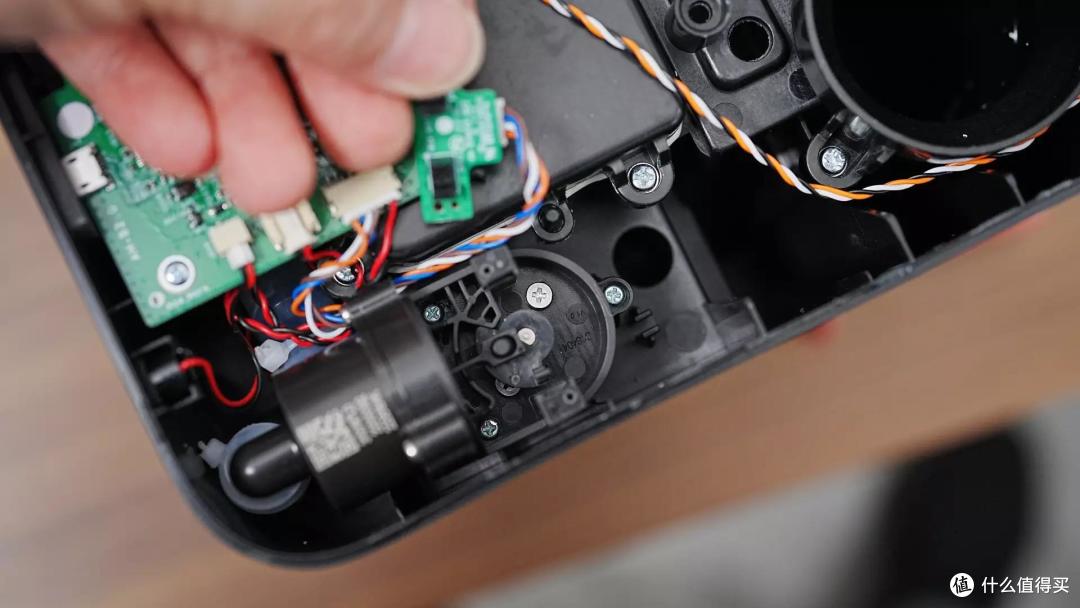

可以看到这个“阀门”是一个活塞结构，马达通过转动摇臂来开关这个阀门，而摇臂两端有2个霍尔传感器，用于感知阀门的位置。系统略复杂，盲猜以后还会做一些简化适配。

安装：

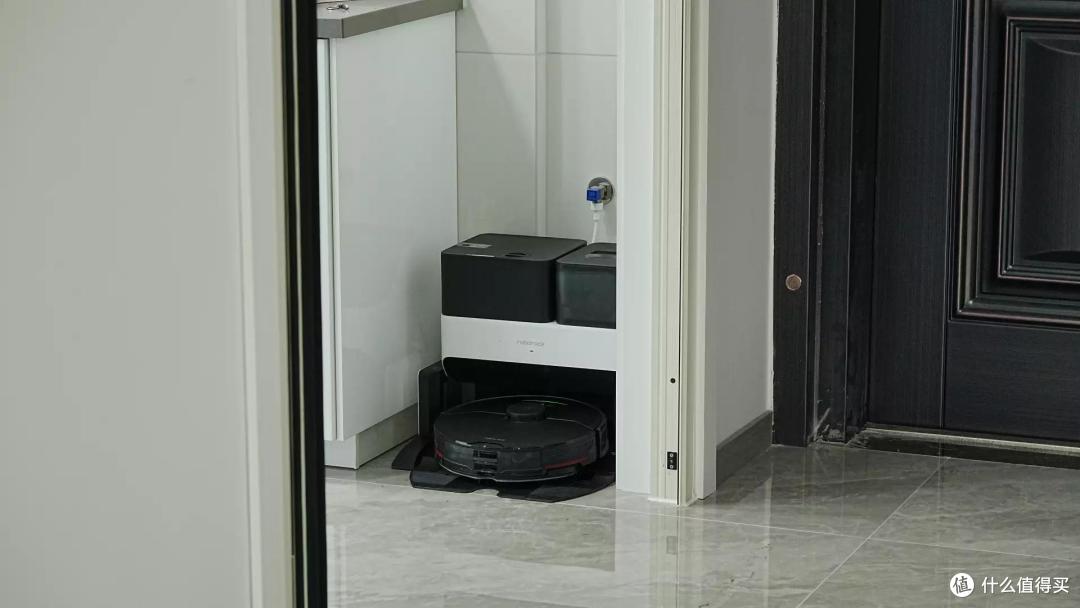

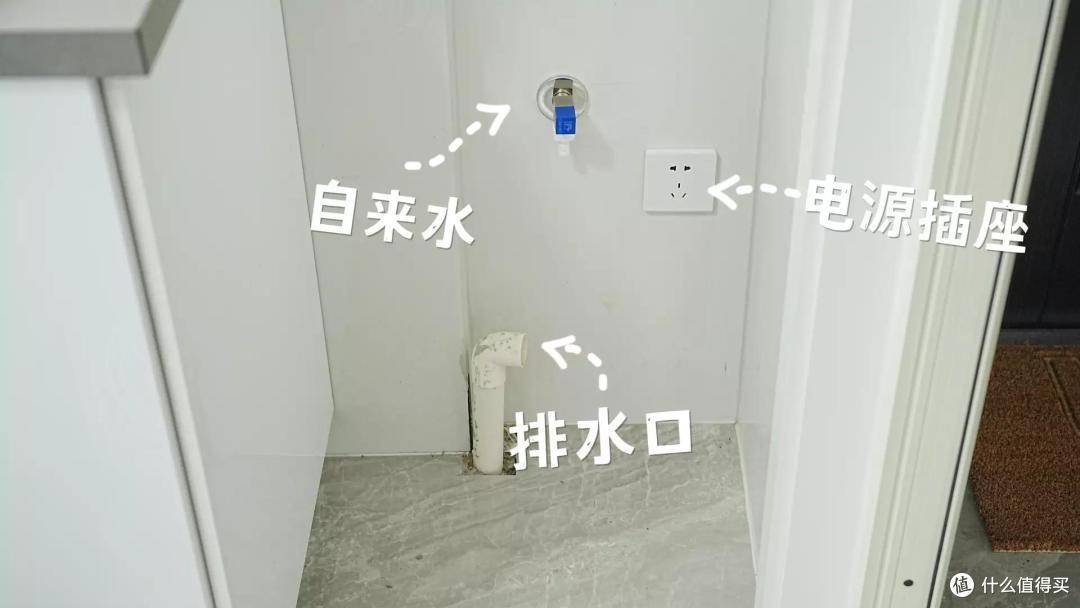

我装修的时候就一直期待有这么一天，所以在每层楼面都留有这样集进水、排水和插头于一体的的位置，专门预留给这样的真正全自动扫地机来使用。如果没有预留也没关系，洗衣机、洗碗机、净水器、洗手台、智能马桶这类产品的附近，条件也都是全的。

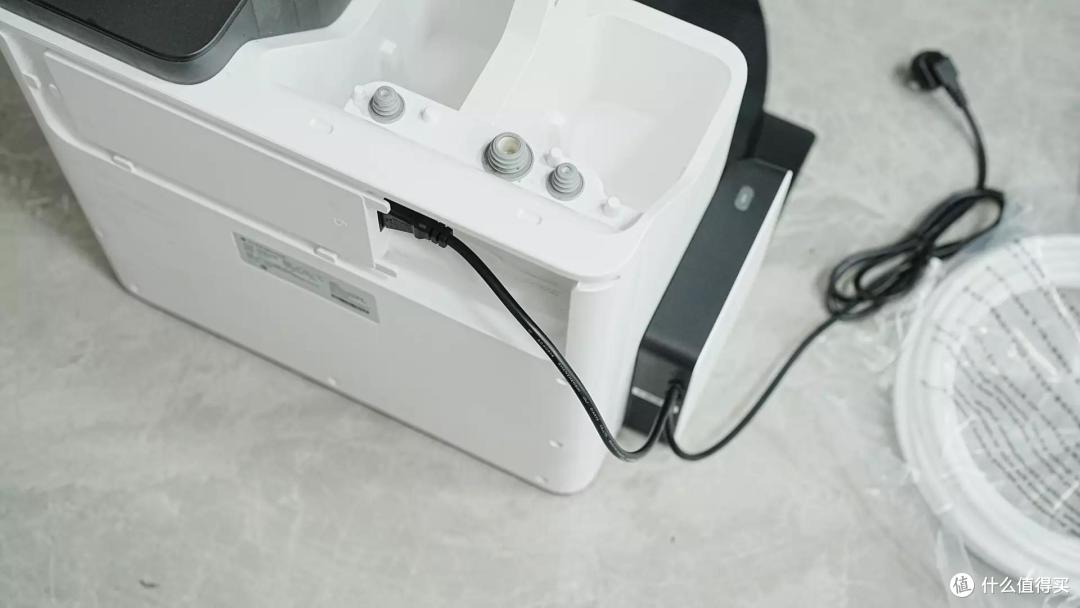

先安装烘干系统，基站原本的电源线就可以闲置了，直接使用烘干套件的电源线。

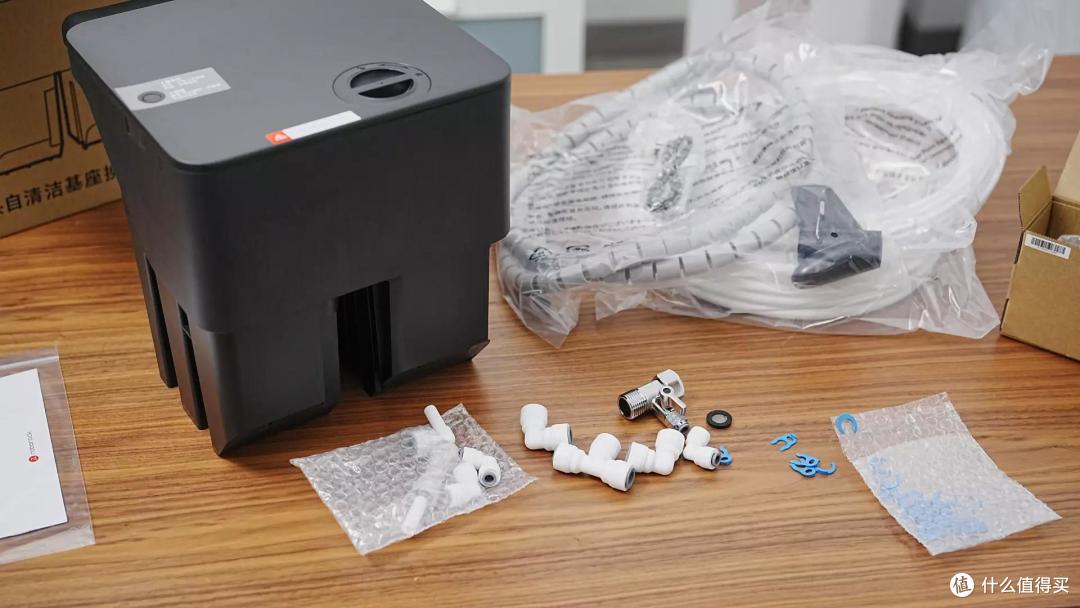

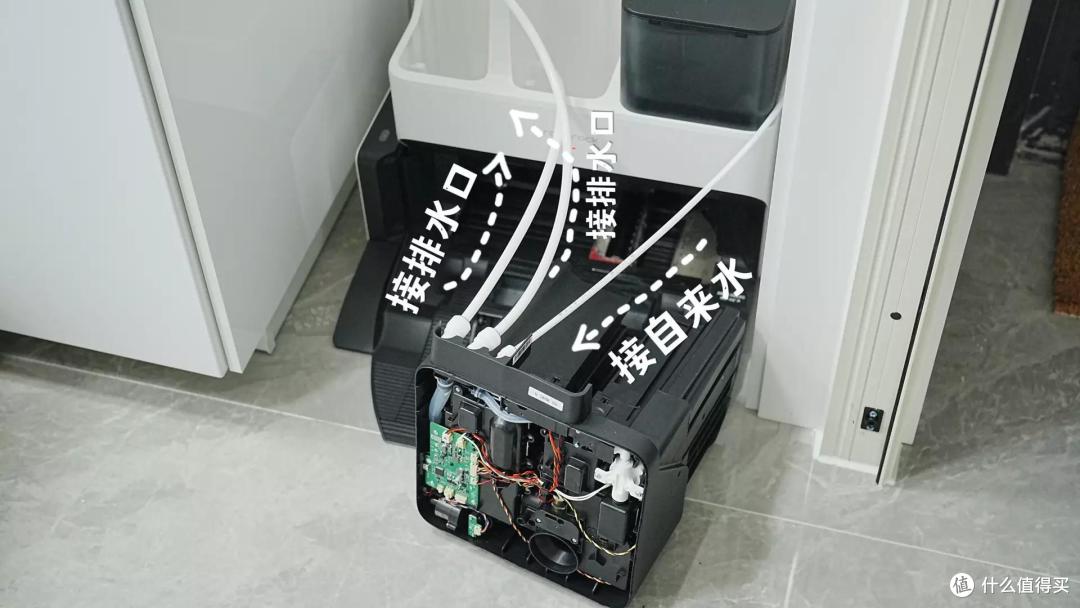

上下水安装也很简单，换水套件上都是净水器上常见的快装接头，直接插入就会自己固定。这个换水套件有2个排水，一个是排污，另一个是清水箱的溢水口，也是保障出现意外的时候不会水漫金山，这是目前DIY自动上下水还没有的功能。

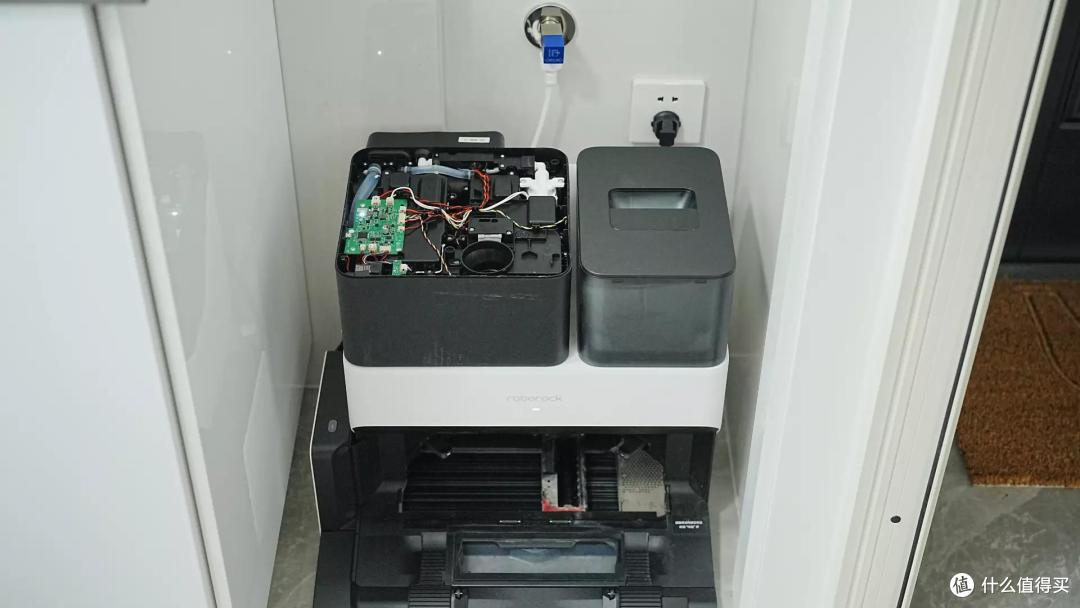

先开着顶盖观察了一阵内部动作，进水那一部分没有水泵，只是个阀门，等清水箱注入到一定量之后就会关闭。所以想要让这个换水套件抽取其它水资源是没可能了，以前想过让净水器排出的废水用桶接起来，然后让换水套件自动抽取桶里的水，这个机器上目前没法实现了。

排除污水的动作也不是每一次清洗都会触发，应该也是有液位传感器，等积攒到一定量之后一次性排污；还有净水进水的时候也会进行排污。排污时候边上的阀门也会自行打开，一切都如之前说的那样。

最后：

自动换水极大的解放了扫拖一体机换水的麻烦，实现了拖地自由。千万别小看这一点改变，用过扫拖一体机的用户都知道这是有多香。

提水、接水、倒水、清洗污水箱这些步骤终于拜拜了，对于我这样一楼不换鞋，每天都要拖地的用户来说真是再方便不过了。

至于烘干套件，这个也是刚需的用户十分刚需，听说南方回南天时候无法晾干，就很刚需烘干。但我这地方……说真的没什么需求，还是希望自动换水可以单独销售。
