拆解报告：mophie磁吸折叠三合一无线充电器

前言

mophie是知名的配件厂商，其产品设计优秀，质量可靠，是苹果的合作厂商之一。充电头网拿到了mophie推出的一款多设备便携旅行充电器套装，内部包含充电器，充电线和折叠无线充电板，并附赠一个收纳包进行整体收纳。

这款无线充电器套装内附一个30W USB-C充电器，无线充电板支持手机和耳机同时充电，并具备USB-C和USB-A接口连接数据线进行充电，功能十分全面。下面充电头网就带来这款无线充电器套装的拆解，一起来看看内部的用料和做工。

mophie三合一无线充电器开箱

包装盒依旧是经典黑白风格设计，正面印有mophie品牌、产品名称、外观以及卖点描述等信息。

侧面印有产品配件简图。

背面印有产品三种使用场景图以及卖点描述。

包装内含三合一无线充电器、充电器、数据线、旅行收纳包、磁吸金属环以及使用说明书。

旅行收纳包翻盖样式设计，主要为毛呢材质，拥有良好的疏水性能。

正面还有纽扣以及弹力线辅助固定，设计高端有档次。

此外内部隔层设计，有效避免套装在携带时因竖立放置挤成一团，细节值得称赞。

附带充电器最大输出功率30W，机身通体黑色，上下端外壳磨砂，腰身亮面处理，正面还印有mophie，输出端配备单USB-C接口。

输入端外壳上印有充电器参数

型号：A829-200150C-US4

输入：100-240V~50/60HZ 0.8A

输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-5.9V3A、3.3-11V2.5A

总输出功率：30W Max

充电器已经通过了ETL、PSE、NOM、NYCE认证。

需要时也可使用这款充电器直接给手机进行有线充电，使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+、Apple 2.4A充电协议。

并且具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-5.9V3A、3.3-11V2.5A两组PPS电压档位。

附带黑色数据线为CC线，线头外壳磨砂方便插拔，并且还设计有mophie品牌logo。

测得数据线长度约为106cm。

此外还有一个磁吸金属环，这是为非苹果手机用户考虑的，诚意满满。

mophie三合一无线充电器采用一体硅胶带加三个功能模块设计，折叠状态下小巧便携，整体精致美观，商务气息十足，满足广大苹果用户对高品质的追求。

折叠后两侧空间富足，没有绷紧挤压情况。

边缘的皮革提手上压印mophie品牌logo。

产品展开，功能模块实际上是由手机、耳机无线充电板以及USB-C转A+C板三部分组成，三块功能小板外壳均为塑料材质，表面虽磨砂但整体精致感十足。

在只使用两端其中一个无线充电模块时，可以灵活只展开一部分，避免占有桌面空间。耳机无线充电板右侧的硅胶带内嵌入了一组两颗磁铁片。

在手机无线充电板和USB接口转换板间也有一组磁铁片，产品折叠时提到的这两组磁铁便会自然吸附在一起，保证折叠后不会在非人为情况下再散开。

而在耳机无线充电板和USB接口转换板之间的区域印有产品参数

USB-C输入：5V3A、9V3A、12V3A

独立输出：

USB-C输出：5V3A、9V2.22A

USB-A输出：5V2.4A

耳机无线充：5W

磁吸无线充：15W

同时输出：

USB-C+A输出：5V3A

耳机无线充：3W

磁吸无线充：7.5W

产品通过了CE、EAC、NOM、NYCE认证。

耳机无线充电板特写，顶面内凹中心印有无线充电标识，方便用户对齐放置设备进行充电，同时又可以避免耳机盒滑落。

USB接口转换板顶面印有充电器标识、mophie品牌以及两个输出闪电标识。

USB接口转换板侧面一览，对应充电器标识处设有USB-C输入接口。

另一侧一览，对应两个闪电标识处设有USB-A和USB-C输出接口。

手机无线充电板圆形区域覆盖硅胶材质，具有类肤手感，可以稳定手机进行无线充电并避免刮花接触面，中心印有无线充电标识。

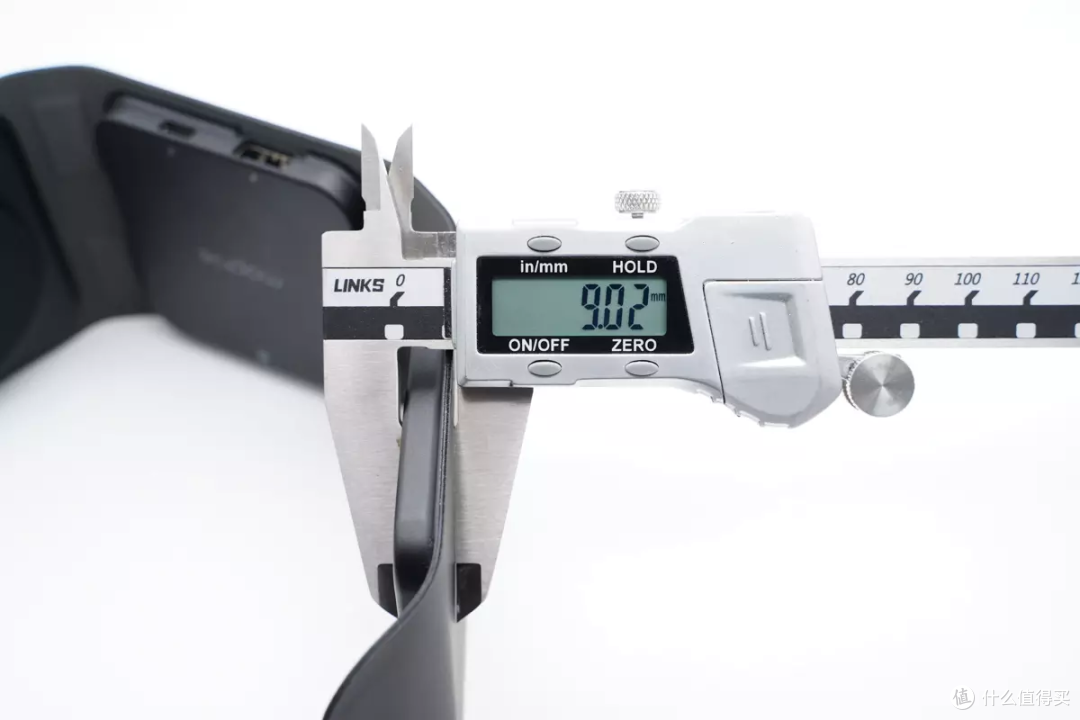

测得耳机无线充电板厚度为9.02mm，另外两个功能板厚度差不多。

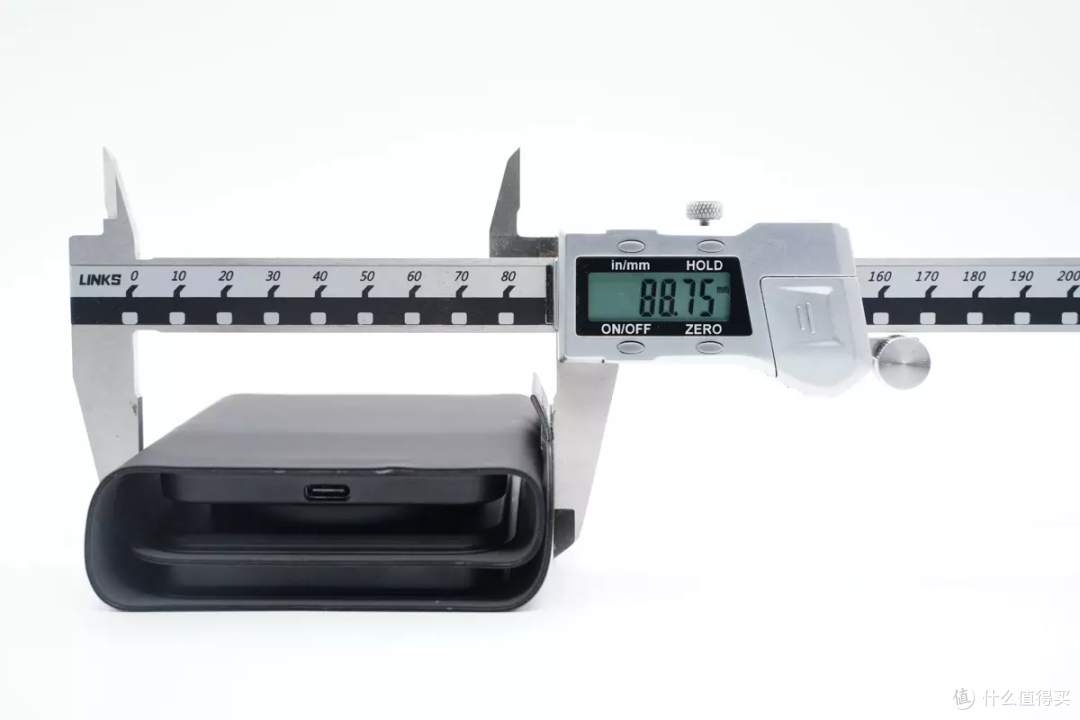

测得折叠后无线充长度为88.75mm。

宽度为80.21mm。

厚度为28.45mm。

拿在手上的大小直观感受。

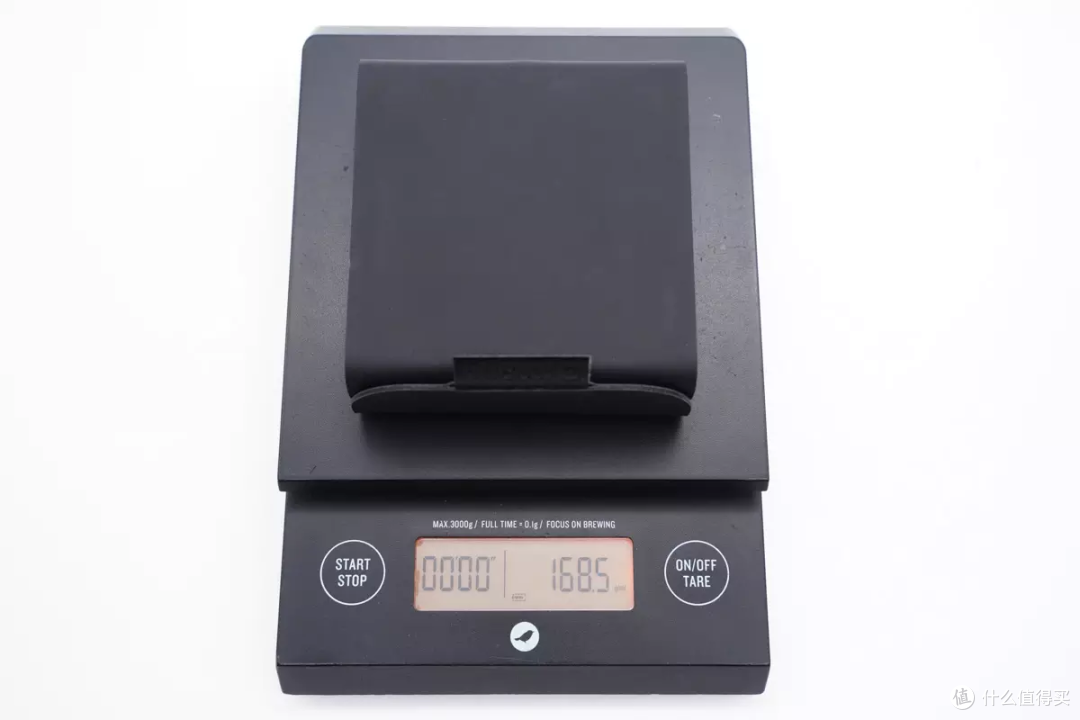

无线充净重约为169g。

套装总重量约为239g。

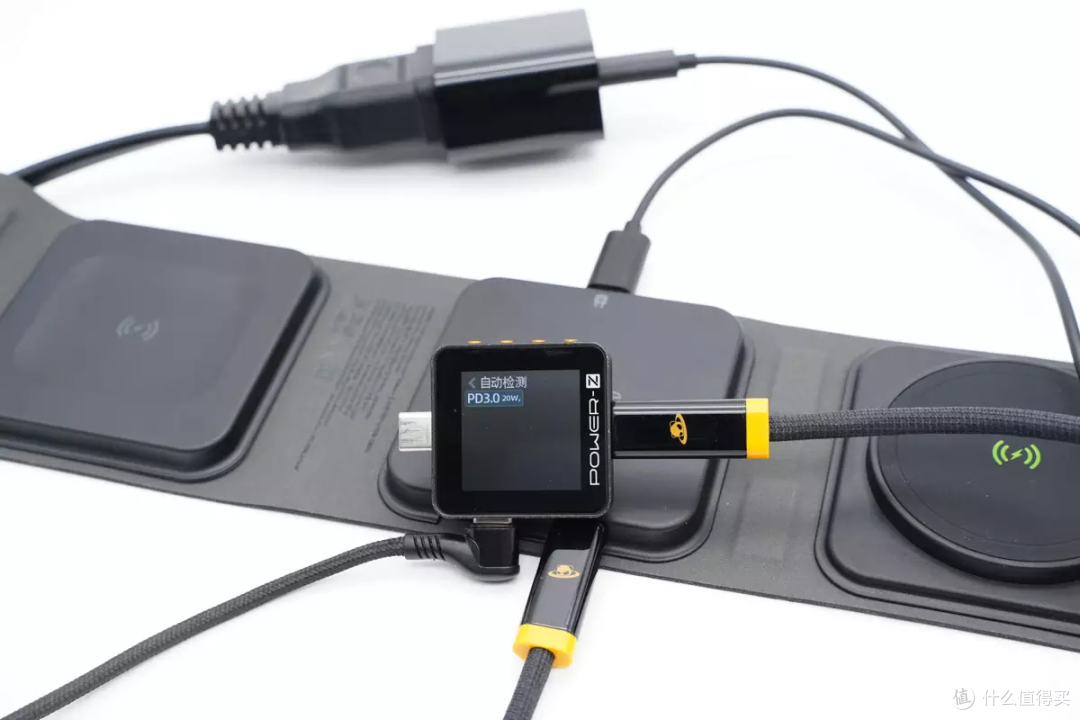

使用附带的mophie 30W充电器套装给无线充供电，测得中间小板USB-C接口支持PD3.0快充协议。

并且具备5V3A、9V2.22A两组固定电压档位，满足苹果手机20W快充。

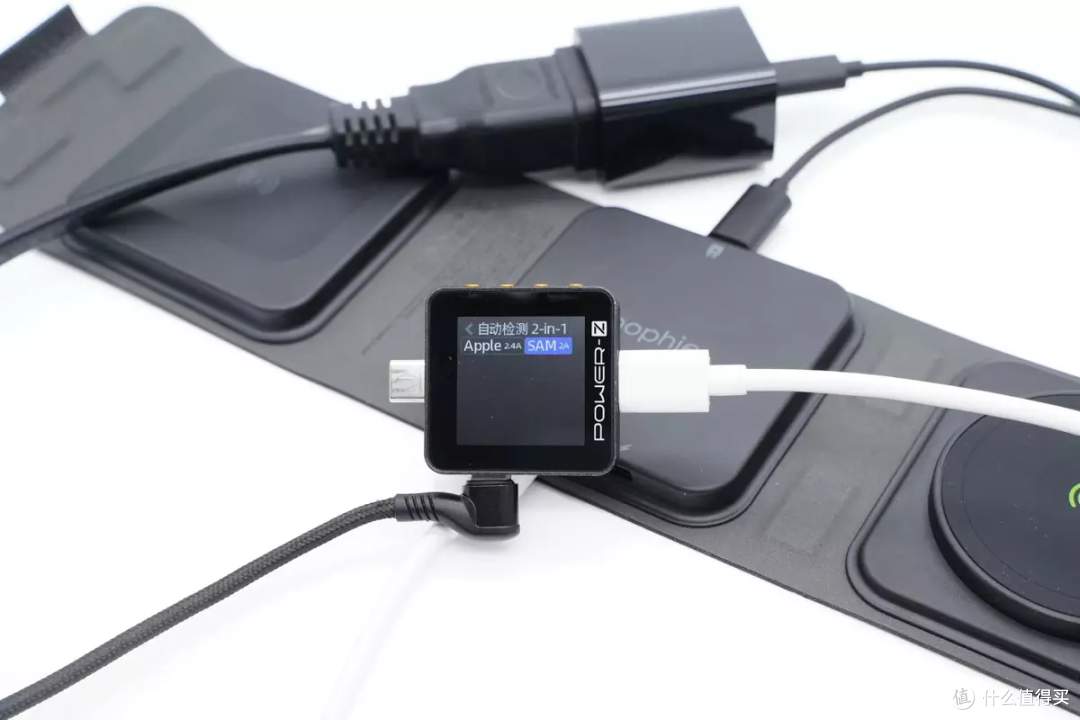

测得USB-A口支持Apple 2.4A、Samsung 5V2A充电协议。

mophie三合一无线充电器拆解

看完了mophie这款三合一无线充电器套装的开箱与测试，下面就开始拆解，一起看看这款无线充电器内部的做工和用料。

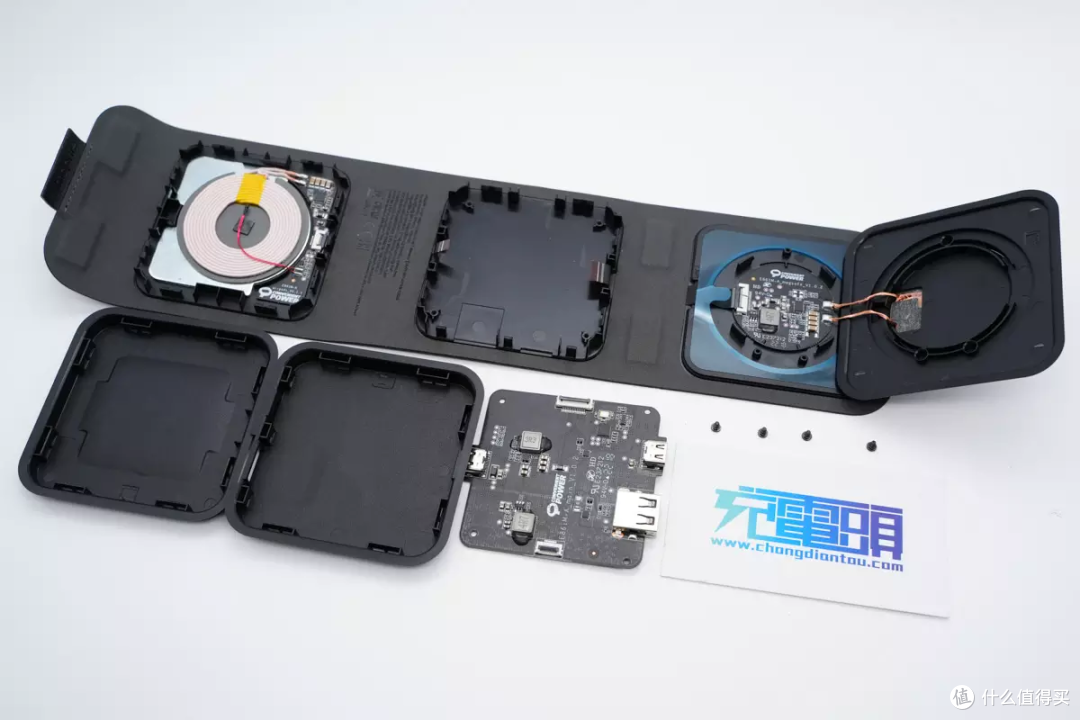

首先拆下两个无线充电板和接口转换板的外壳。

用于为耳机无线充电的无线充电板特写。

USB-C接口转换板内部特写。

用于手机MagSafe无线充电的无线充电板特写。

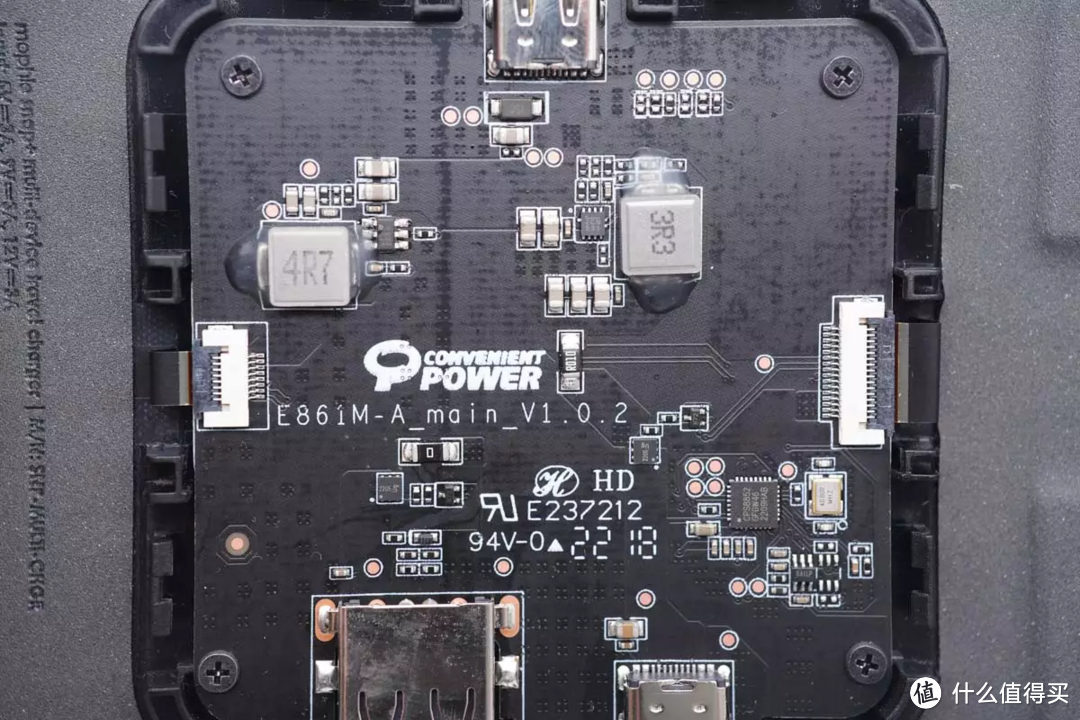

首先先来看接口转换板，采用USB-C供电，在两侧设有排线连接到两个无线充电板，并设有USB-C和USB-A输出接口。对应两个输出接口有两路独立的降压电路，降压电感打胶加固。

接口转换板采用螺丝固定在壳体内部。

易冲CPS8852是一颗强大的32位ARM内核高性能PD控制芯片，性能强劲，集成8k SRAM和48KB的Flash，芯片支持PD和传统快充取电功能，可满足多口无线充电器中电压申请需求。此外易冲CPS8852还能通过I2C和CC线进行固件更新，具备多种保护功能，适合移动电源及无线充电发射端应用。

易冲 CPS8852 详细资料。

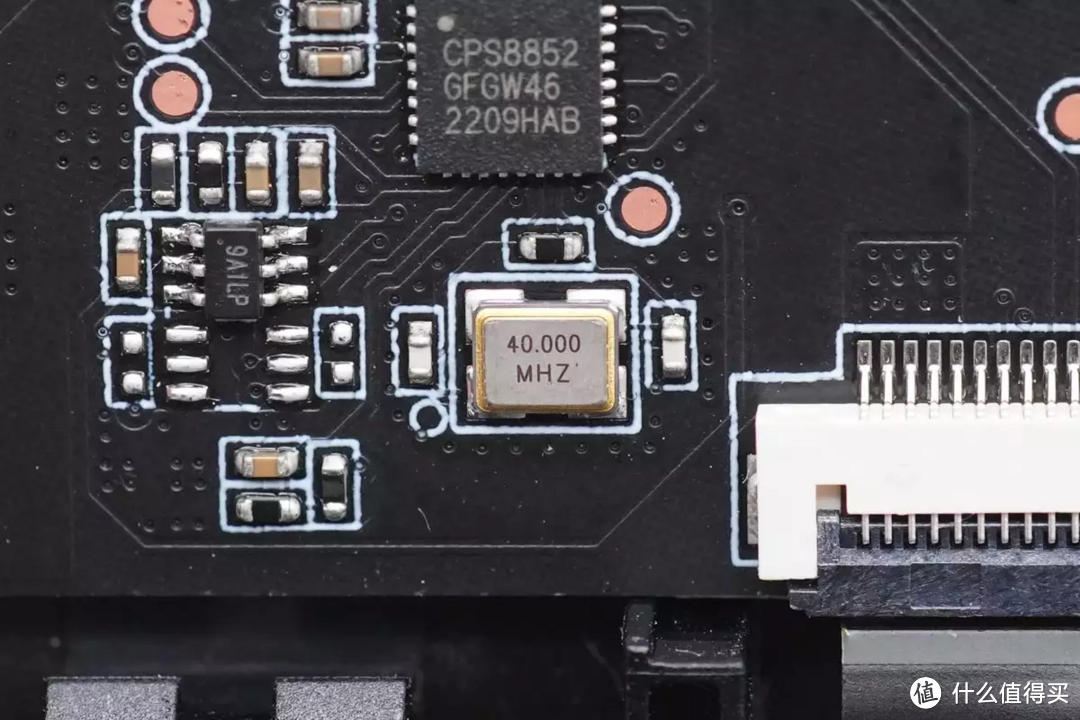

CPS8852外置40.000MHZ无源晶振。

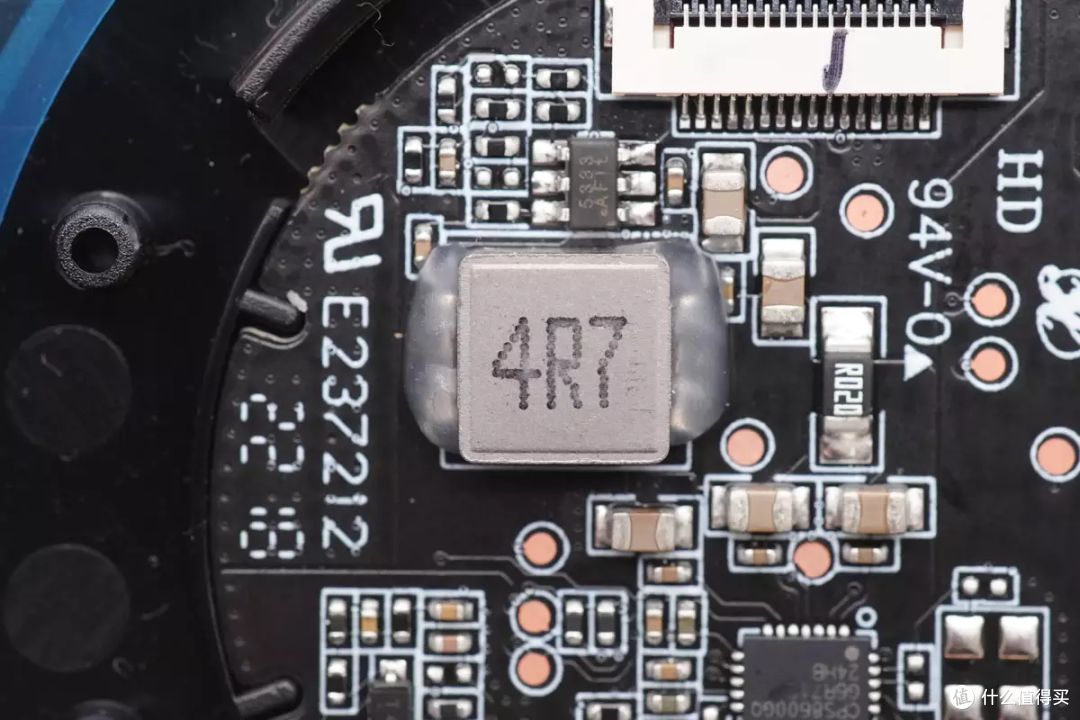

其中一路降压电路使用4.7μH合金电感。

另一路降压电路采用3.3μH降压电感。

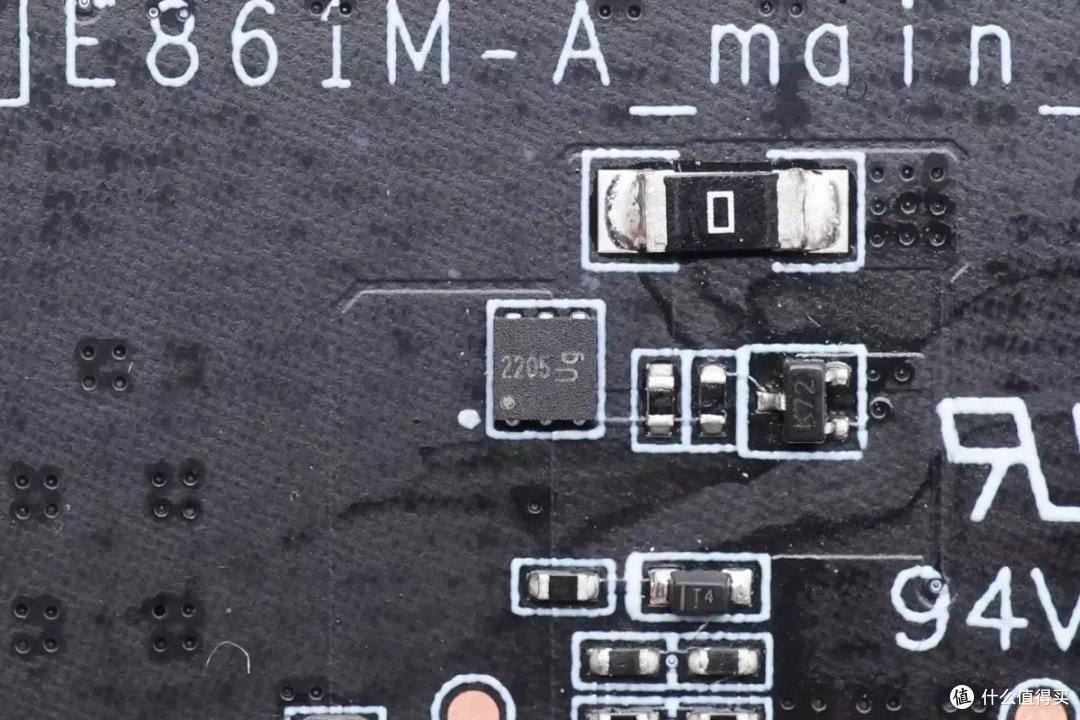

USB-A接口使用一颗丝印2205的MOS管进行输出控制。

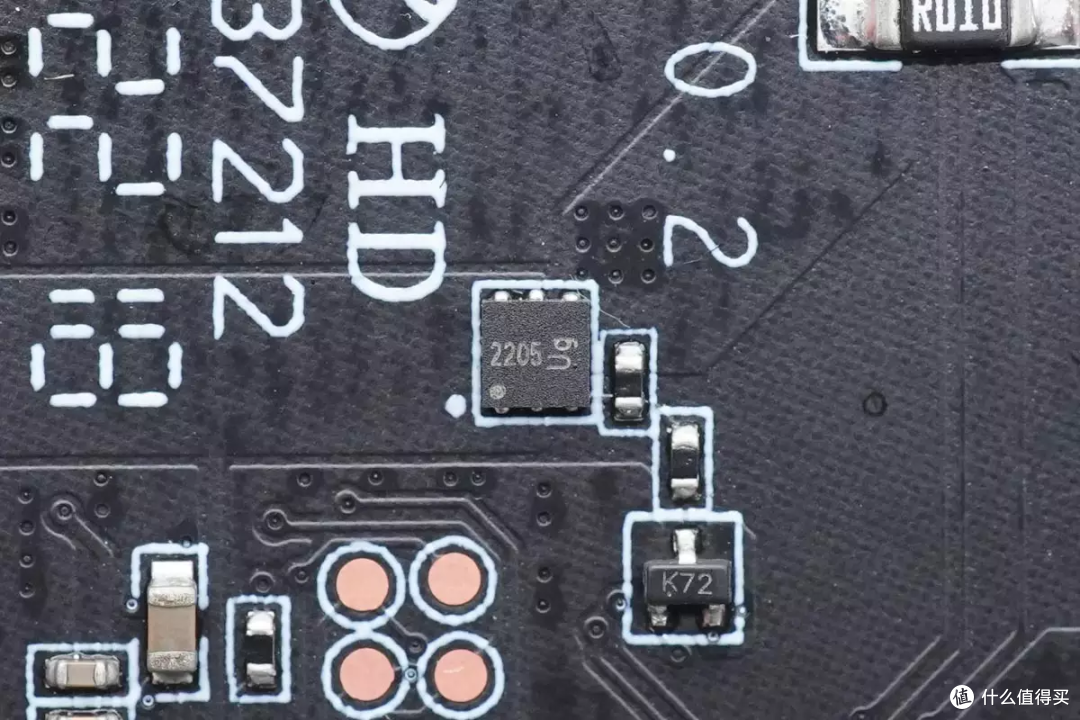

USB-C接口也采用丝印2205的MOS管进行输出控制。

供电输入ISB-C接口特写，过孔焊接，黑色胶芯不露铜。

输出USB-C口采用相同的工艺。

USB-A母座采用沉板焊接固定。

接口转换板背面没有焊接元件。

为耳机无线充电的无线充电芯片来自易冲，型号CPS8600，是一款高集成度，高效率的发射芯片，采用QFN 3x4mm封装；输入电压范围5V~12V；支持Qi 1.2.4协议的BPP及EPP设计；最大可达15W；兼容 QC2.0/PD3.0/UFCS等多种快充协议。

CPS8600内部集成驱动器及全桥MOS，以及CC&DP/DN接口；支持高精度的电压电流采样模块和Q值检测；多通道的电压电流解调，解调能力强；支持驱动能力调节；支持死区时间调节。

易冲 CPS8600 详细资料。

4颗贴片电容并联用于无线充电谐振。

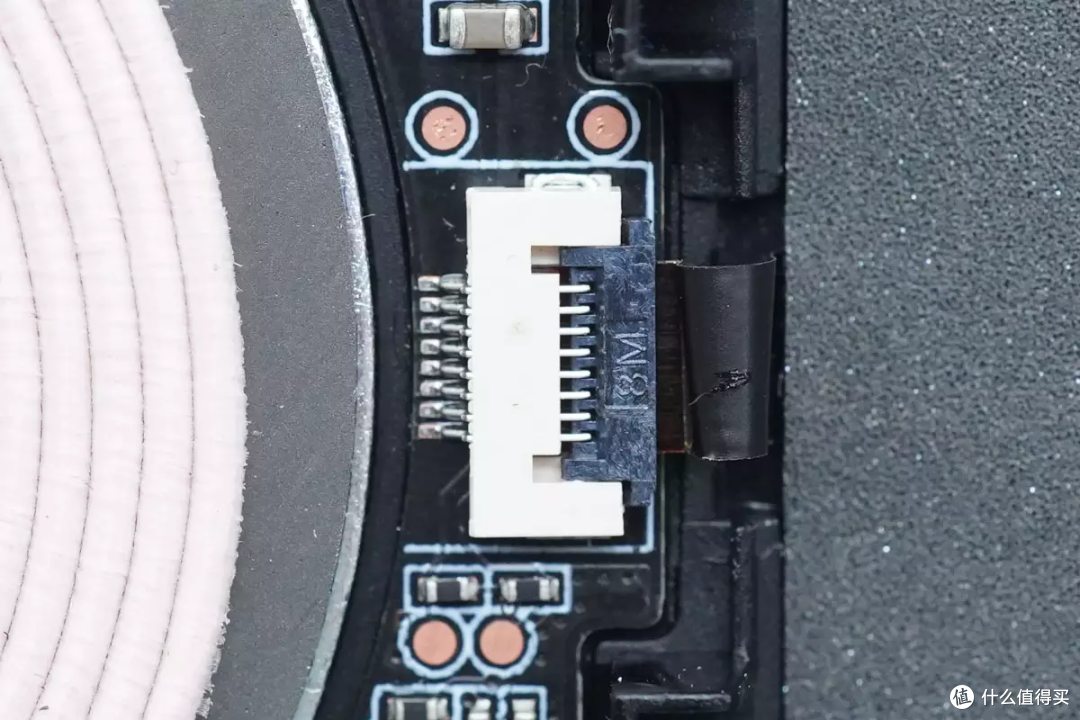

排线接口用于连接接口转换板供电。

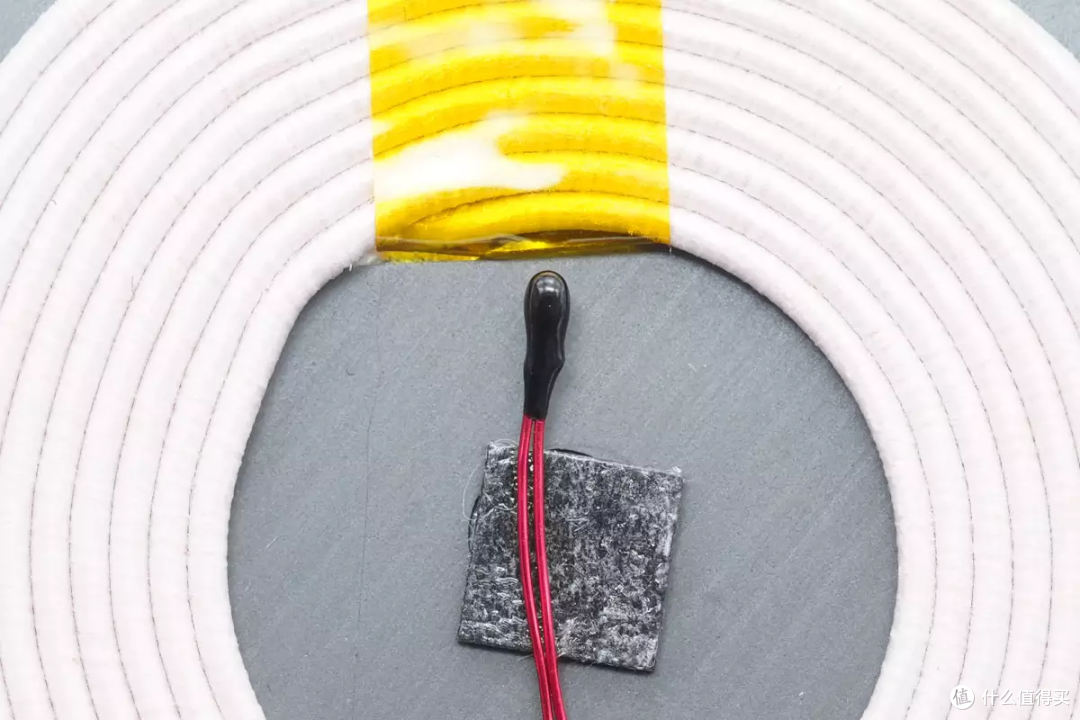

热敏电阻用于检测温升。

在PCB边缘标注了产品型号为E861M-A，为airpods充电。

最后为手机MagSafe磁吸无线充电板。

手机无线充电板同样采用易冲 CPS8600全集成无线充电发射芯片，与airpod耳机采用的型号相同。

小板上焊接一颗4.7μH电感用于定频调压。

搭配使用的降压芯片来自易冲，型号CPS5333，是一颗内部集成开关管的降压转换器。输入支持4.5-30V电压，最大输出电流为3A，支持99%占空比。CPS5333具有EN引脚用于开关控制，开关频率固定为750kHz，具备短路保护功能，输出过电流，欠压保护和过热关断保护，在轻载下采用PFM工作模式以可降低功耗。

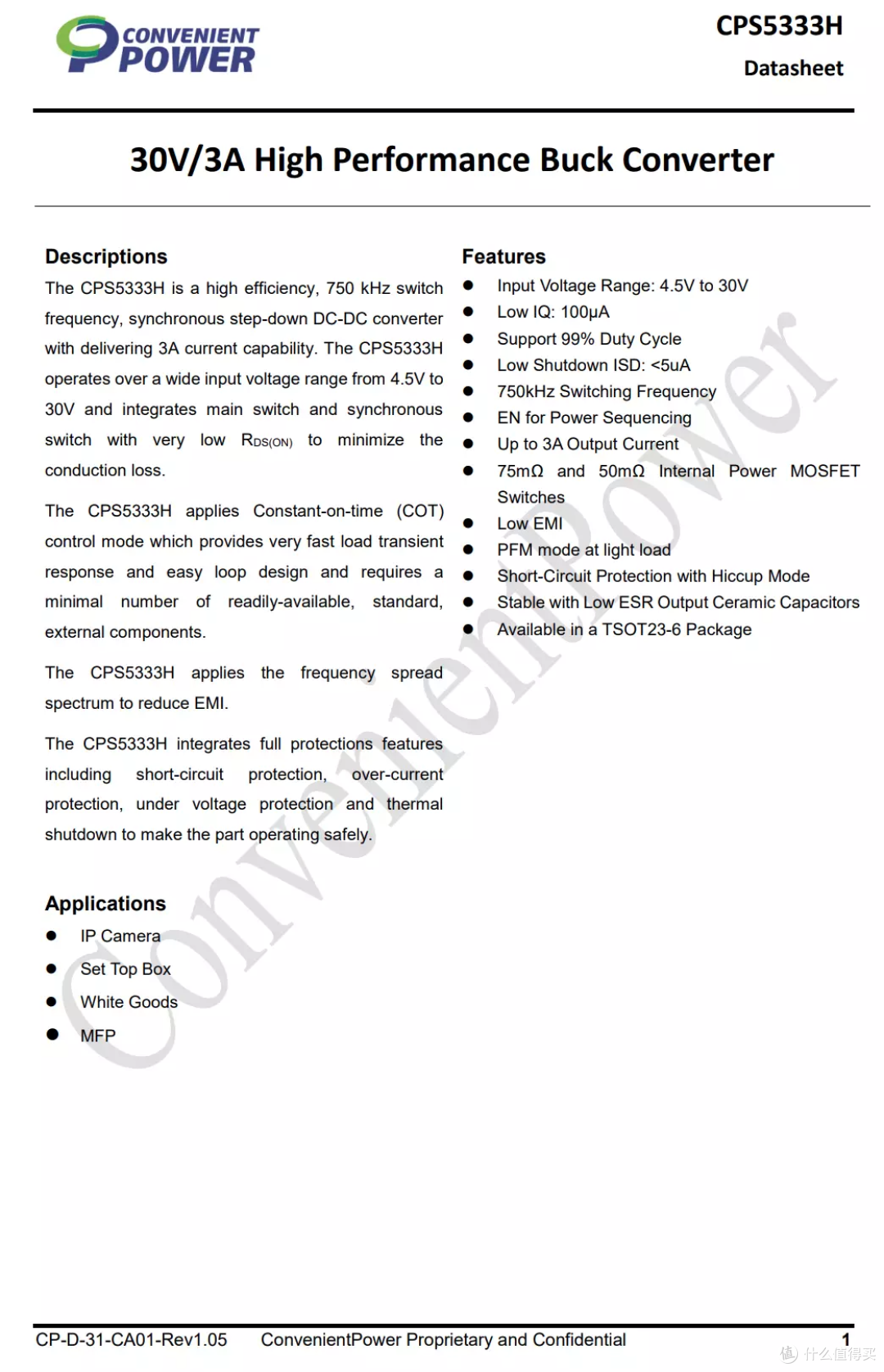

易冲 CPS5333 详细资料。

用于无线充电的谐振电容特写。

供电连接排线特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

mophie推出的这款三合一无线充电器套装自带充电器和数据线，并随附一个收纳包，将整套产品收纳，十分便于携带。展开后即可化身两个无线充电板和双口USB充电器，满足苹果全家桶的充电需求，功能全面又整洁。

充电头网通过拆解了解到，这款三合一无线充电器内部采用易冲全套解决方案，各个模块之间通过排线连接。在接口转换板中使用易冲CPS8852进行USB-C输出控制，两个无线充电板内部使用易冲CPS8600全集成无线充电发射芯片。易冲半导体的高集成解决方案，能够满足从适配器到线缆，无线充电发射及接收需求，满足高效率以及小体积需求。0
