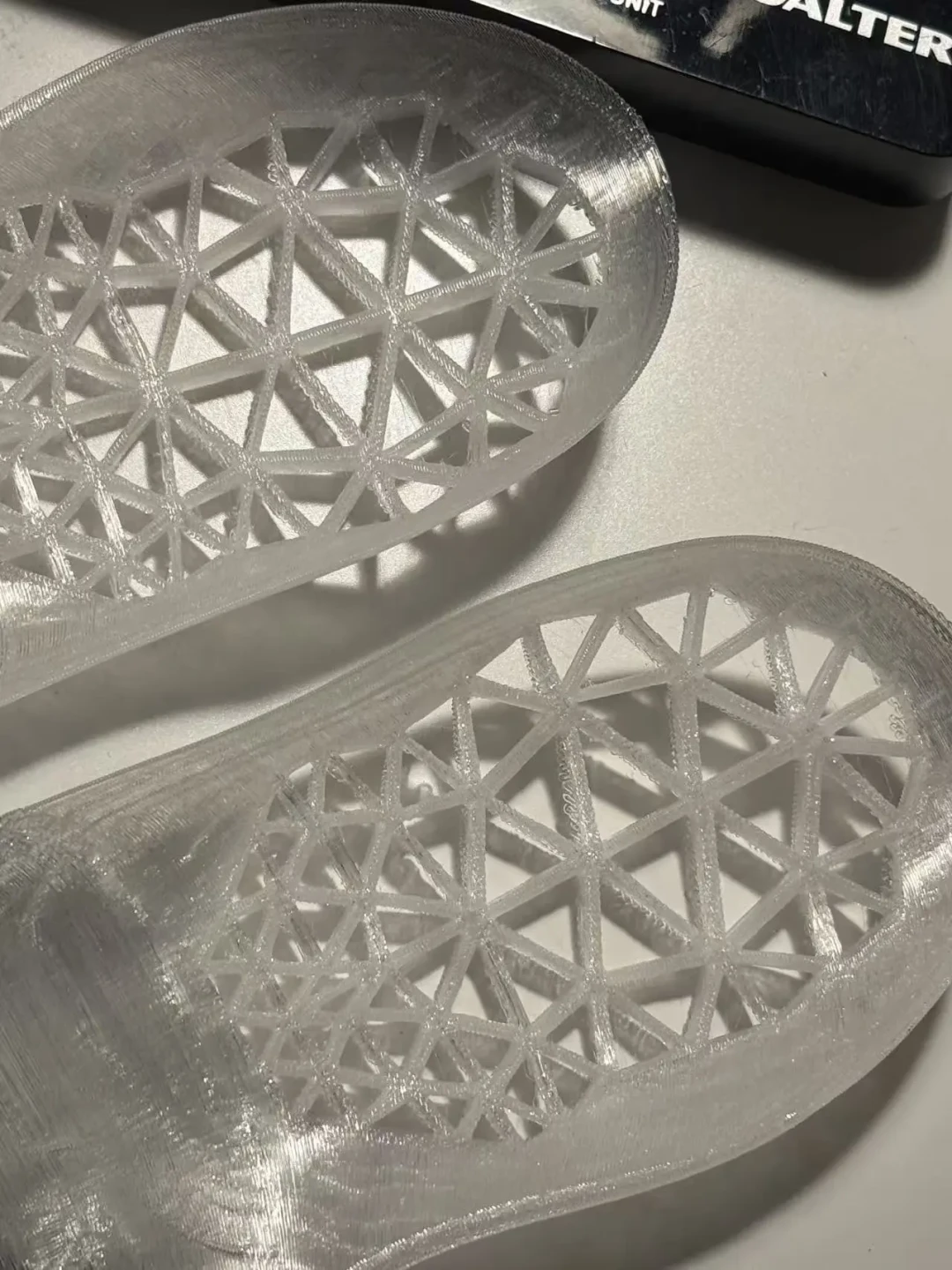

开头先说结论：在家打 TPU 鞋和受力件，“打成功"只是及格线。8 月下旬小红书一条求助帖很有代表性——用户用 TPU 多色打模型，“两个都是这里断”，两次断在同一个位置。小红书评论区第一反应是"没有支撑吧”，楼主回了一句更值得琢磨的话：“有，耗材有点潮”。支撑、受潮、料，三个嫌疑人全被点名了，但断口位置固定这件事，其实已经把矛头指向了第四嫌疑人：结构受力。
一、先看断的那些：家打的和 799 的，断法一模一样
把近两个月社区里的"断裂样本"排成一排，会发现一个反直觉的事实：这不是家用机特供问题。
知乎有个回答泼得很直白：花几千买拓竹，再花几百买 TPU，足足两周打完一双鞋，穿上第三天就出事了——“对，拦腰齐断，断面非常完美！因为3D打印是一层层盘上去的，全靠材料之间融化时候黏住，这层与层之间无法受力，轻轻松松直接脱开！”知乎
B 站"鞋子到底怎么打印"视频的评论区，有人问耐用性，老玩家的答案很诚实：“看运气了 长的几个月半年 短的几天就坏”。哔哩哔哩
商业线也没好到哪去：
匹克态极一款 799 的 3D 打印鞋，用户日常穿着不到两个月从鞋内侧断裂，找售后，赔偿从 15 块一路"加"到 60。小红书
adidas Climamog 有用户反馈穿了三个月就裂开，“得物说没质保，给我150让我找人去维修”。小红书
另一条 adidas 打印鞋避雷帖里，鞋子"没有大幅度的变向，纯日常穿着走路"，两个月也出了问题。
商家显然也知道了这事。8 月底有 3D 打印鞋店铺把卖点直接改成对折 180° 秒回弹、水洗速干，还附上实测：“这双3D打印鞋，我们直接做三个暴力测试。”小红书耐用性从被吐槽，变成了被当成卖点来卷。
也就是说，"打印件断裂"是 FDM + 弹性体这个组合的结构性问题，你家的 P1S、H2D 和品牌的产线在同一道题面前。
二、为什么断：TPU 的断口基本集中在 4 个位置
1. 弯折受力点的层间断开（最常见）。 一层层堆出来的件，顺着层高方向压没问题，逆着层间"撕"或"掰"就不行。TPU 还比硬料更容易在这条路上翻车，因为它的"分子链上的氨基甲酸酯基团有极性，会吸附空气里的水分——这是弹性体材料的共性，不是缺陷"。知乎吸潮的料进了喷嘴，水汽化，层与层之间根本没熔到一起，断口自然是"断面非常完美"那种齐整。
2. 软料更吃"层间错位"的亏。 打过的都懂：越软的料越难伺候。创想三维在发布主打柔性打印的新机时对这件事说得很直白：“TPU越软，在送料过程中越容易弯折、堆料和卡料”。知乎同样是软料，不同批次表现也差一档：B 站有人对比过几双自打鞋，“绿色翻车的是拓竹85a 橙色和黄色的两双是必趣的90A→75A”。哔哩哔哩而行业资料里反复出现的一个结论是：“95A的硬度还带来一个好处：打印件层间结合稳定，不会因为柔性导致层间错位”。知乎想要打出来的东西经得起摔，硬度本身就是一种结构选择。

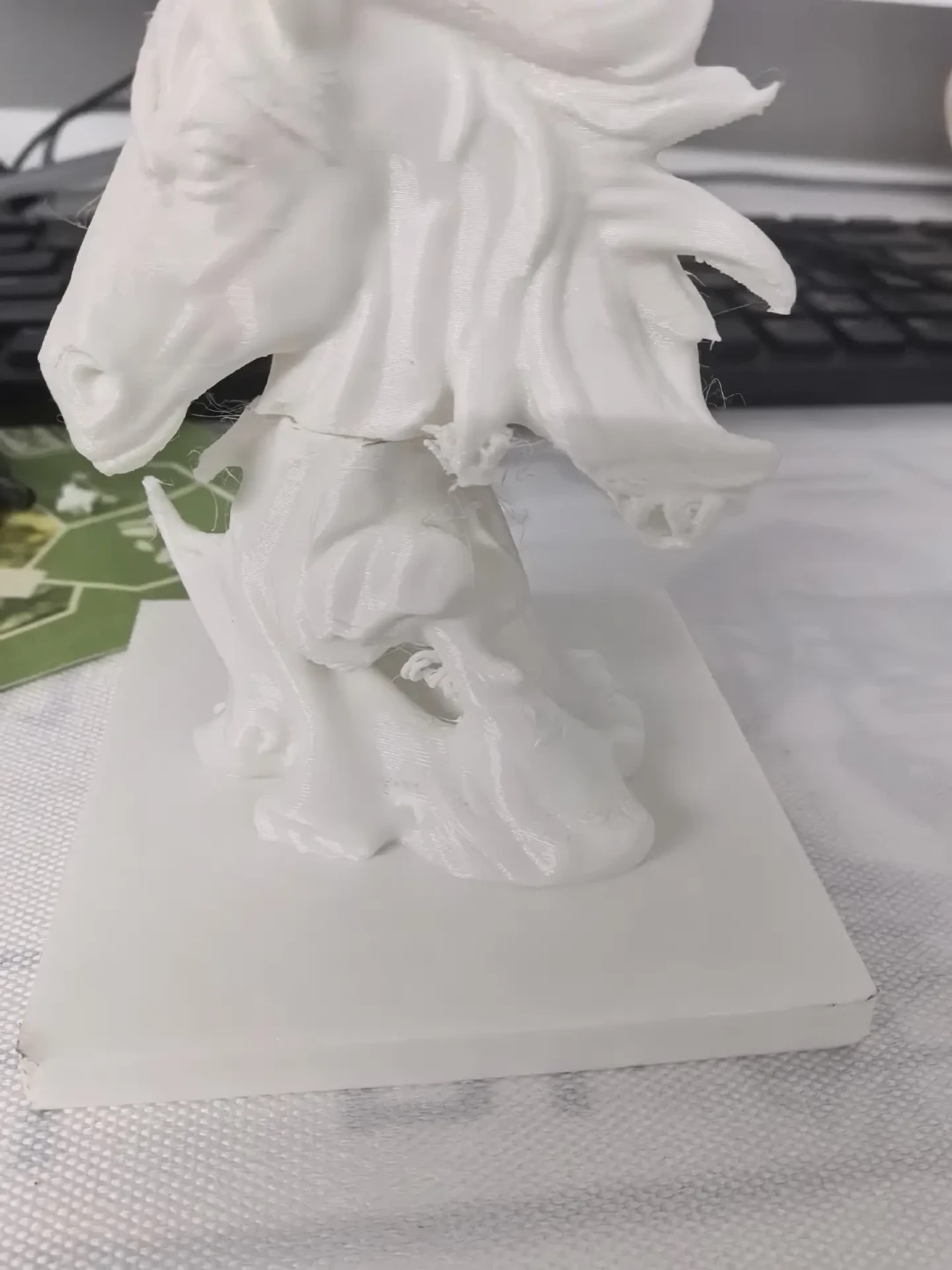

3. 多色换料界面是隐藏断点。 回到开头那条帖：为什么两双都断在同一个位置？因为多色（AMS/换料）意味着更多回抽、冲刷和短段交替，换料界面处层间结合最不稳定，再叠上模型本身的应力集中区，断点当然固定。承重受力件用单色打，是多色党最容易被忽略的一条。
4. 支撑拆除点和孔位起裂。 拆支撑留下的凹坑、螺丝孔、薄壁转角，都是裂纹起点。鞋领、后跟这类位置反复弯折，先裂的全是打过孔、拆过支撑的地方——所以才有"3d打印的鞋子，鞋领坏了不要扔"的经验帖：“打一双时间很久，修一下节省很多时间哦”。小红书
三、加固清单：按花的钱从低到高排
0 元 · 摆放方向：切片时先想清楚这个件从哪个方向被掰断，让主受力不依赖 Z 向层间抗拉。知乎那篇柔性材料失败原因指南的原话是：“对于复杂柔性结构，合理设计模型比单纯调整参数更加重要”。知乎

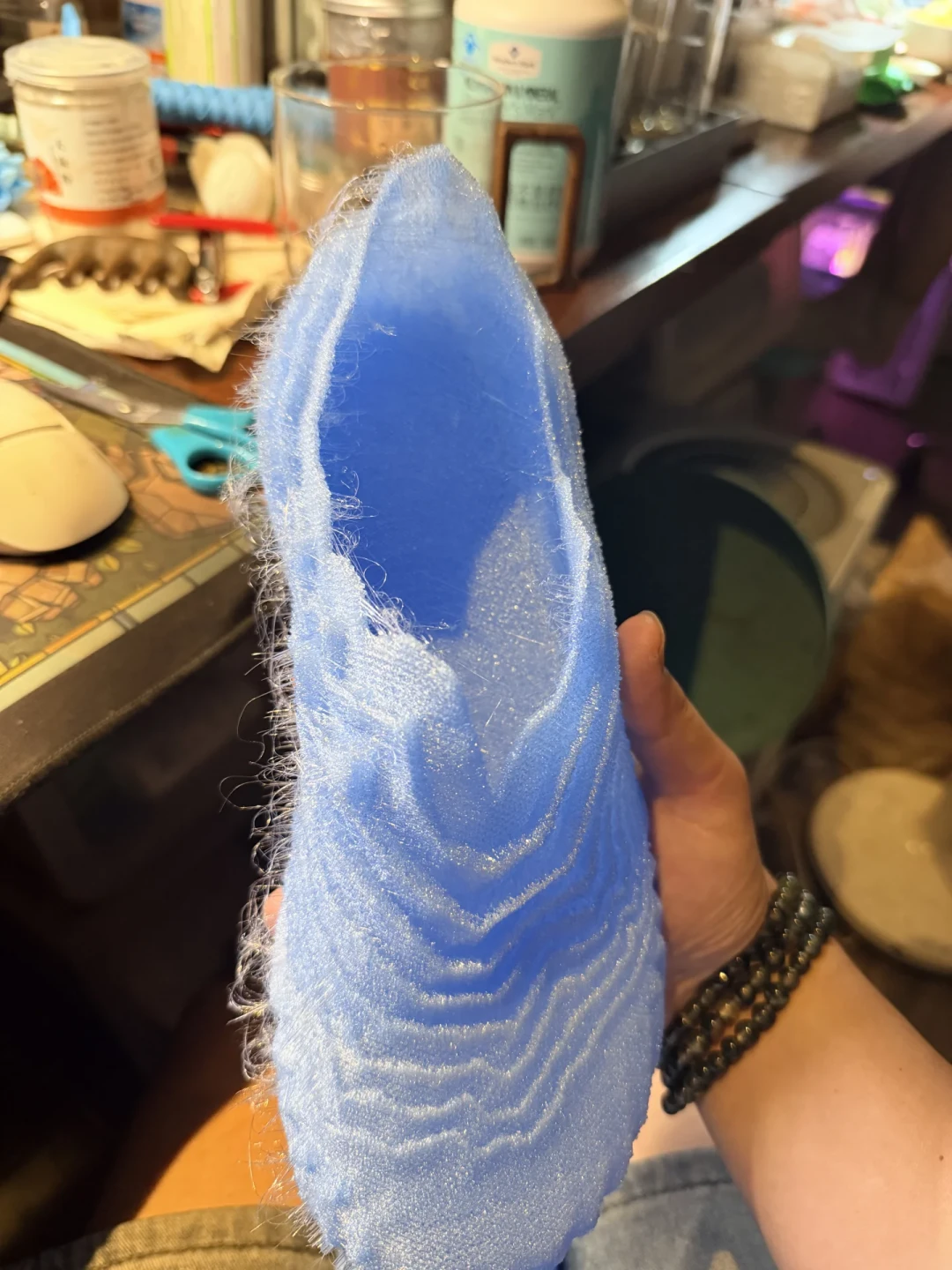

0 元 · 速度换结合：软料高速送料时"送丝轮和料的咬合容易打滑，出料不稳定"，建议"30-60mm/s起步，跑稳定了再逐步往上加"。知乎直驱路径短更稳，但也"不代表可以无限提速"。知乎顺便：别套 PLA 的回抽参数，通用建议是"减少回抽距离；降低回抽频率；必要时关闭回抽"，拉丝靠空驶路径设计去治，而不是拿回抽硬拽。
0 元 · 壁层加厚：壁厚+1~2 层、接缝（seam）刻意放到非应力面，比换贵料管用。
几十元 · 防潮策略按地区分：南方的雨季和北方的干季不是一个游戏——有 B 站用户报自己"常年湿度40＋“，觉得官料盘不密封也没事，另一条评论直接回：“我，60+！”哔哩哔哩通用的底线是先烘：“把料重新烘一遍——75°C烘4-6小时”，“干燥到位，一半以上的堵头问题会直接消失”。而打鞋是 48 小时起步的长件——有人"耗时48个小时，盼星星盼月亮终于成功了”，也有用户"用amsht烘干了18个小时，然后用h2c上端进料，打了三天！！！"小红书湿区建议边烘边打（AMS HT、干燥箱加保温桶的"土法"都有一堆人验证过）。
修复级 · 断了别扔：小裂纹用热风枪或烙铁让表面微熔"再焊一层"，鞋圈帖子已经把这当标准操作。
四、到底能不能穿出门：分场景给判断

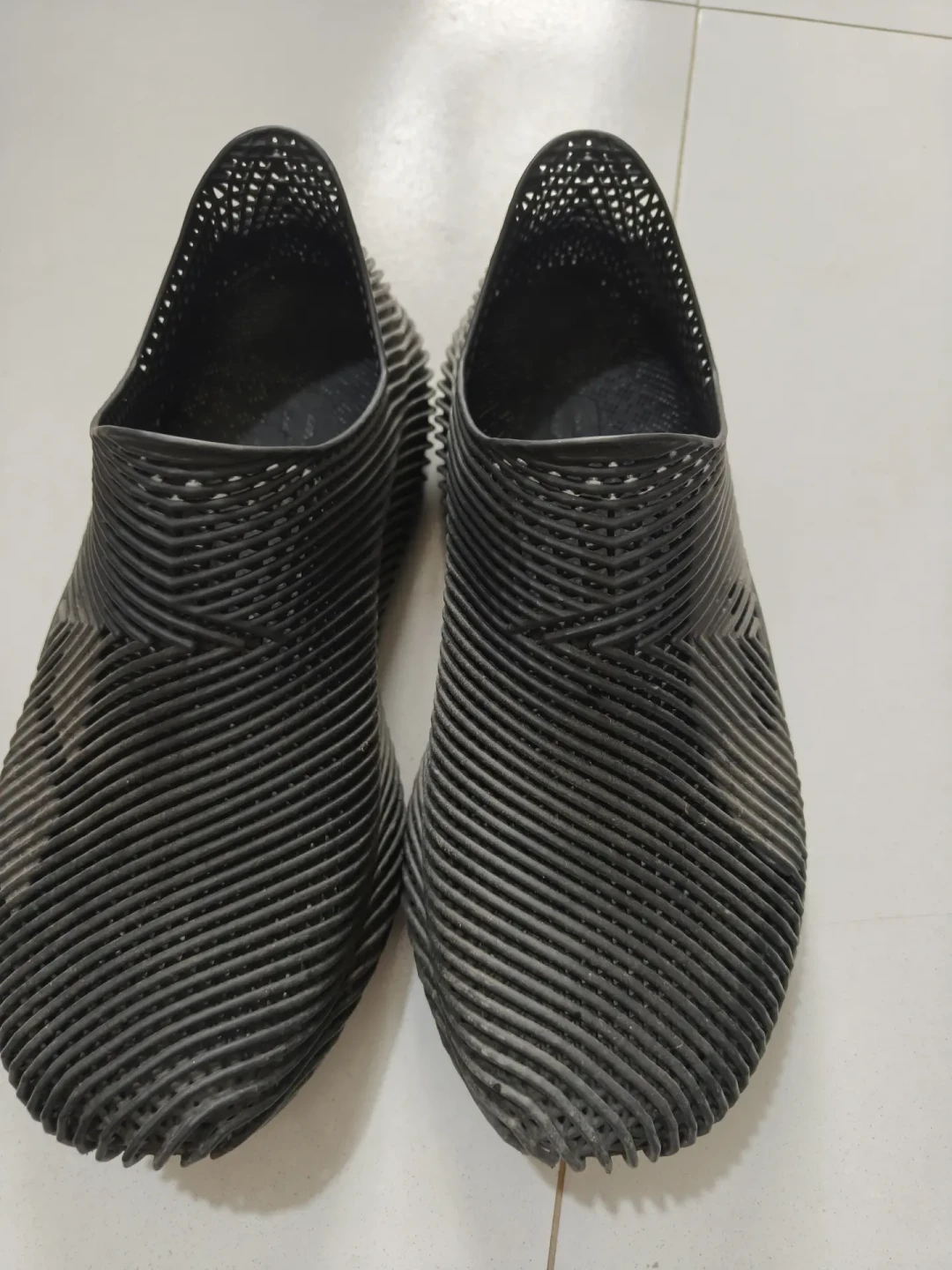

室内拖鞋、雨天通勤：放心打，口碑最好的正是这两个场景——打出来送人的用户被问耐用，回答就是"这个tpu材质还是比较耐磨，室内和下雨天穿很舒服"。小红书
日常外穿长距离：谨慎。B 站老玩家的原话是"打印的鞋子在家里穿穿差不多了，要外用的话，还是不太耐磨的"。哔哩哔哩材料的耐磨 ≠ 层状结构的耐磨：TPU 本材确实耐磨，但在柏油路上，层与层之间是被一层层磨掉、撕开的。
跑跳、骑行、球类：别指望家打。商业产品都有两个月断裂的维权帖垫底，家打只会更早。
穿越机保护件、道具、软甲、娃鞋：放心玩，这正是 TPU 的主场——“TPU的优势不是强度，而是弹性、耐磨和缓冲能力”。知乎有打软甲道具的用户隔了两个月回来补作业：“时隔2个月终于可以处理掉打印纹路，并且强度也OK”。小红书
五、接下来盯什么
两条值得持续关注的线：一是增强料，玻璃纤维增强 TPU 的海外实测 8 月中旬已经出现在 B 站的中配搬运，"韧性 + 结构"可能是层间断裂的下一版答案；二是高速化，海外线材商已经在卷这个方向——“SpeedTPU和EryoneHighSpeedTPU声称比传统TPU线材打印速度更快”。知乎新机这边，3399 元、420mm 大幅面、官方宣称支持 85A 软料的创想三维 Ender-3 V3 Mega 已经在 7 月底发布，"大尺寸 + 柔性友好"正在从折腾项变成标配项。一旦"打鞋时间从 3 天压到 1 天"和"增强料扛得住摔"同时成立，家用打印鞋的成本模型要重算，到时候再决定要不要给全家一人打一双，不迟——毕竟 3 月那位 48 小时打出第一双 85A 鞋的用户，当时也是这么想的。
