下水道检测设备，云台变焦这笔钱花在哪

今天聊一台中端定位的下水道摄像机，性价比非常高。

先给这台机器定个位置

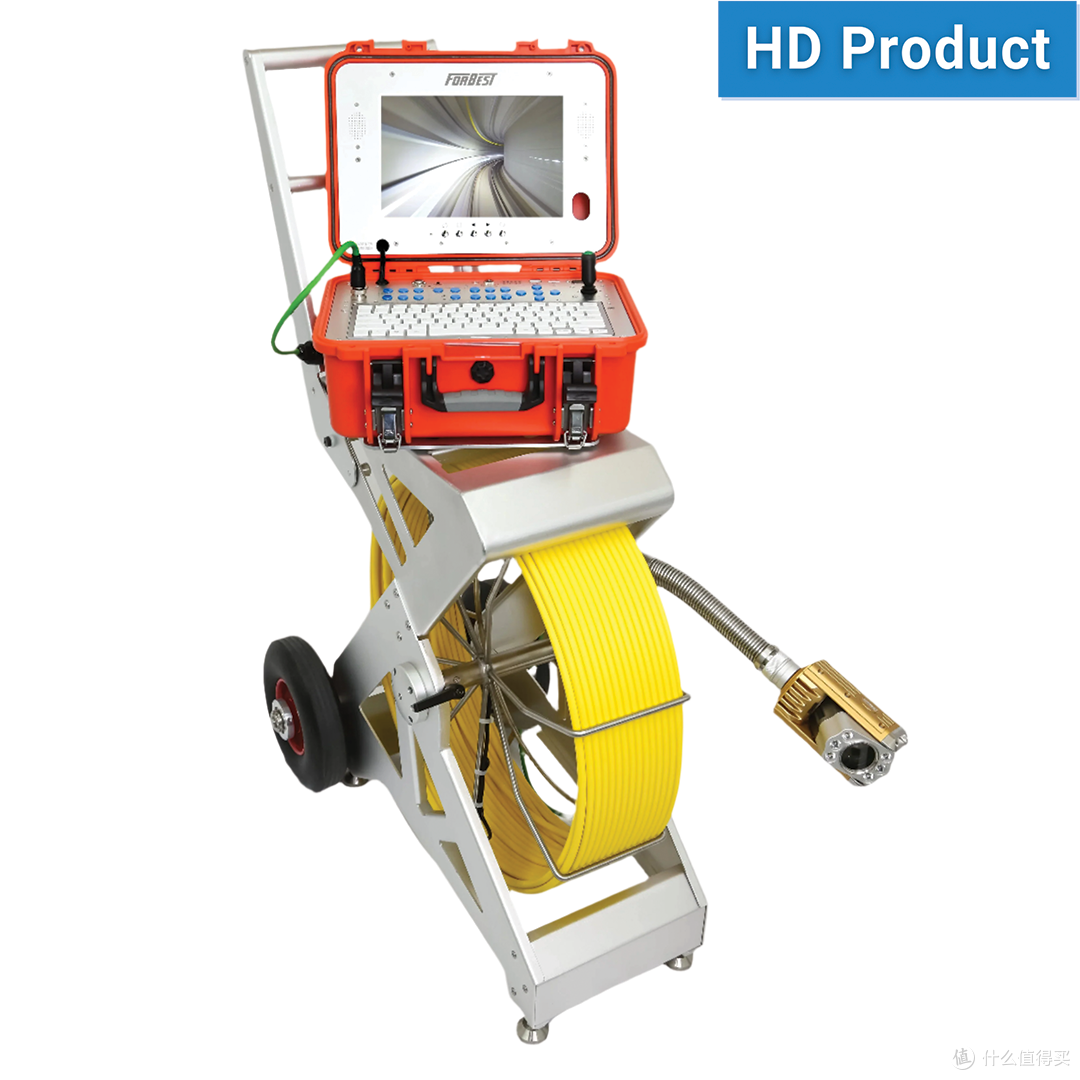

优联 3688HDET 是一套管道检测系统，线缆 60 米，机头有 40 毫米和 80 毫米两种直径可选，画面 1080p。官方把它归进中端档，配合 8 到 12 英寸的管径使用。这个定位决定了整台机器所有配置的取舍，后面每一个功能，都要回到这个定位上去理解。

3688HDET

中端设备最纠结的地方，是钱该往哪花。镜头、线缆、定位、录像、续航，每一样都想要更好的，预算却只有这么多。 3688HDET 给出的答案，是把重心压在镜头上。它配了两种机头供选，C60 是 3 英寸的云台变焦头，能水平旋转、俯仰，还能做到 10 倍数码变焦。 C40 是 1.5 英寸的自调平头，画面会自动摆正。两种头对应两种使用习惯，下面分开说。

云台变焦的价值，在管子里才显出来

固定镜头的视角是死的，想看管壁侧面，得整根线缆扭着往前推。想看支管和主管接口的角度，往往要把机头抽回来，重新对准再送一遍。云台头省掉了这一整段折腾。

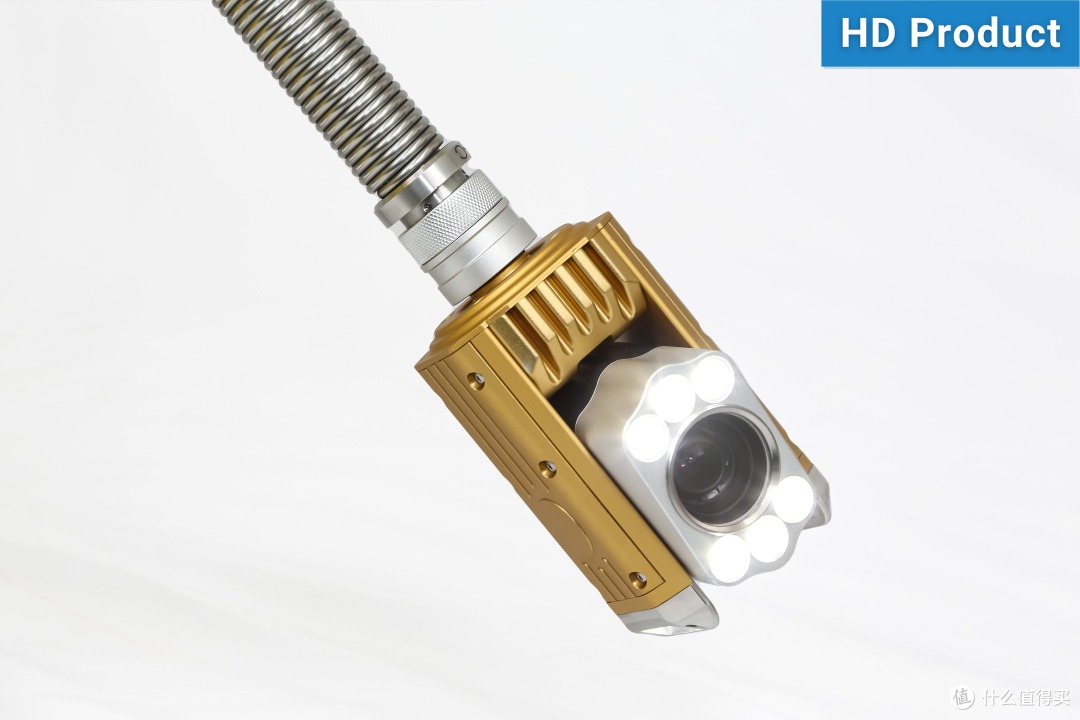

C60 的旋转范围是水平 360 度、俯仰 180 度，机头推进去以后，人站在原地就能把管壁扫一整圈，俯仰一下，支管接口就进了画面。这个能力对支管密布的排水管网尤其重要，很多堵塞和渗漏，恰恰发生在支管接入主管的那个弯角上。

10 倍变焦拿来干什么，看裂缝和错口的细节。屏幕上发现一个可疑的点，放大之后能分辨出是裂纹还是污渍，是错台还是树根。这个判断直接决定要不要开挖，挖多大的范围。画面糊成一团的时候，人只能靠经验赌，赌错了就是白挖一截。

变焦把这种赌，变成了一次能下决心的观察。C60 自带 LED 补光，机头尺寸 3 英寸乘 6 英寸，套在弹簧套件里过弯道时能顺着管子拐过去，这些细节在伸手不见五指的老管道里，都是实打实的。

分辨率这件事也值得说一句

1080p 放在手机屏幕上不算稀奇，但放到管道里，它和 LED 补光一起，决定了你隔着几十米线缆传回来的画面，能不能看清一道头发丝细的裂纹。

老式模拟信号设备，画面一到二十米外就开始发虚，小裂缝被当成污渍一带而过，等它发展成大问题才被发现。数字高清加变焦，等于把误判的概率往下压了一层。对要出检测报告、要对甲方负责的队伍来说，这个差别是真金白银的。

自调平头是另一套逻辑。C40 在管子里滚，画面始终保持上就是上、下就是下，不用操作员费劲去调整。单人作业，或者管道情况不算复杂、只想快速过一遍看有没有明显破损，自调平头更省心，价格也低一些。

选 C60 还是 C40，看你是要一次扫清细节，还是要快进快出。两者共用同一根线缆和同一套主机，机头可以拆换，今天用云台头扫可疑管段，明天换自调平头做日常巡检，一套系统干两种活。

把镜头和线缆放回现场，一次完整的检测大概是这样走下来的。人站在检查井口，把机头送进管道，眼睛盯着 10 英寸的屏幕。机头往前走，画面实时回来，发现可疑点就停下来，记下计米器上的距离，需要细看就转动云台、拉近变焦，确认了再让定位仪在地面上扫一遍，找到信号最强的位置做个标记。

回到车里，把录像和旁白导出来，整理成一份带距离、带画面、带判断的报告。这一整套动作里，镜头负责看清楚，计米器负责记位置，定位仪负责把位置搬到地面上，三者配合，才算一次完整的检测。

定位这一步值得单独展开

机头里装着一个 512 赫兹发射器，地面再用 512 赫兹定位仪去扫，就能不开挖估出堵点或破损点在地面的投影位置。说明书给的定位深度是 20 英尺，约 6 米。这个数字要打折扣去理解，铸铁管对信号的屏蔽强，实际定位深度会明显小于非金属管。

所以写报告的时候，定位结果当参考，别当成测绘结论。它的用处，是帮你把开挖点缩小到一个大概的范围，省掉盲目试挖。堵点越深，这套组合越能显出价值，反过来，浅埋的塑料管段，有时候肉眼判断位置反而更快。

61 米的线缆长度，对应的是城市排水支管常见的检查井间距。两个井之间通常几十米，一推到底刚好覆盖一段。要是你的管线动辄上百米，或者要从一个井口连续扫多个井段，这台机器就需要你中途换个井口再下。

线缆越长，这根推杆越难伺候，这也是中端和长距离设备天然的分界。买之前先把自己常跑的管线量一遍，比任何参数表都管用。

一台设备值不值，还得看它能覆盖多少种活

排水管、雨水管、雨水篦子连接管、建筑物内部的竖向排水立管，这些都能用。市政管网巡检用得上，物业排查小区里反复堵的那段老管子用得上，装修或交房前确认隐蔽管道没有破损也用得上。

管径卡在 8 到 12 英寸，正好覆盖城市排水支管和多数建筑排水的常见尺寸。再大的主管道，就要换更长的线缆和更大的机头，那是另一档设备的事了。

把这个型号放进整个品类里看会更清楚。入门级迷你摄像头几百块，能看个大概，但线短、无定位、画面差。长距离系统线缆能到一两百米，主机、电源、收纳的体积和价格都翻着跟头涨。

3688HDET 站在中间，用一台设备的价格，拿到了变焦镜头、计米器、512 赫兹定位和成体系的录像功能。对多数承包商和物业来说，这个中间档正好踩在够用和好用的交界上。

屏幕显示

录像和屏幕这边，是一块 10 英寸 LCD，支持 SD 卡和 U 盘录像，机身上带键盘，能打字编辑，也能录语音旁白。这点在出报告的时候很实用，检测现场边看边记，回来直接整理，不用靠脑子回忆哪段画面对应哪个位置。语音旁白特别适合一个人干活的时候，腾不出手打字，说一句就录进去了。给甲方交报告的时候，画面、距离、旁白三段信息对得上，比一张干巴巴的截图有说服力得多。U 盘和 SD 卡双份存储，现场就能把关键段落的录像直接拷给对方，不用回办公室再折腾。

续航是一块 6600 毫安时的锂电池，续航 4 小时。这个数字得按实际使用打折，云台头频繁转动变焦、LED 灯全开，都会加快掉电。真到现场，一天的工作量最好按换一块电池来规划，别指望一块电池从早扛到晚。顺带说一句，电池和适配器是随机附带的，买回来就能开工，不用另外配。

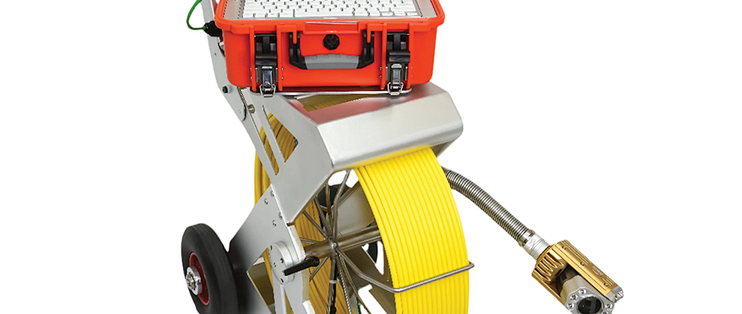

整机的架子是金属框架线盘，配 9 英寸橡胶轮，搬运的时候能推着走，不用两个人抬。整套东西装进一个重型防水箱里，工地之间来回搬，箱子比机器先扛住颠簸。机头防水等级 IP68，但官方特别注明不能长时间泡在超过 6 英尺、也就是 1.8 米的水下。

这一点单独写出来，是因为下水道检测经常碰到满管水，以为 IP68 就能随便泡的想法，得纠正过来。随机器配的还有可更换的滑橇，机头套上滑橇，在管底走得更顺，不容易被障碍物卡住。官方提供一年有限质保。
