自调平与非自调平管道内窥镜有什么区别？适用人群与选型指南

选购管道内窥镜时，自调平是否值得配置，取决于检测任务对画面方向识别的要求。自调平主要用于自动校正画面的旋转方向，帮助操作人员辨认管道上下方；非自调平设备同样可以完成内部观察，但摄像头转动时，画面方向通常也会随之变化。选择设备时，应先确认探头能否进入、能否通过弯头、能否看清目标，再结合使用频率和记录需求判断是否需要自调平。

一、管道摄像头的自调平是什么意思？

推杆式管道摄像头在管内前进时，探头会随着线缆扭转或管壁接触发生转动。对于没有自动方向校正的设备，原本位于画面上方的区域，可能转到侧面甚至下方。

自调平，也常被称为自平衡、自动水平或图像自动扶正，其作用是让画面在设备支持的工作条件下保持较稳定的上下方向，减少观察时反复判断画面朝向的过程。

不同设备的实现方式并不相同，既有依靠内部机械结构调整成像组件方向的方案，也有通过数字处理校正图像方向的方案。采购时应核对具体型号的技术说明，不宜仅凭“自调平”三个字推断其结构和工作表现。

还要注意，自调平并不意味着探头始终处于管道中心，也不意味着画面不会晃动。它主要处理图像旋转方向，与探头居中、运动防抖和管道坡度测量属于不同问题。

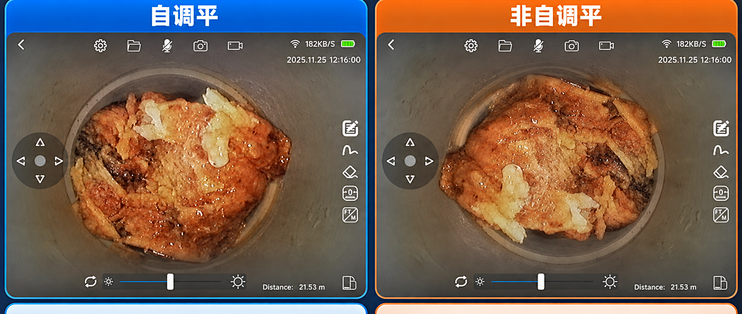

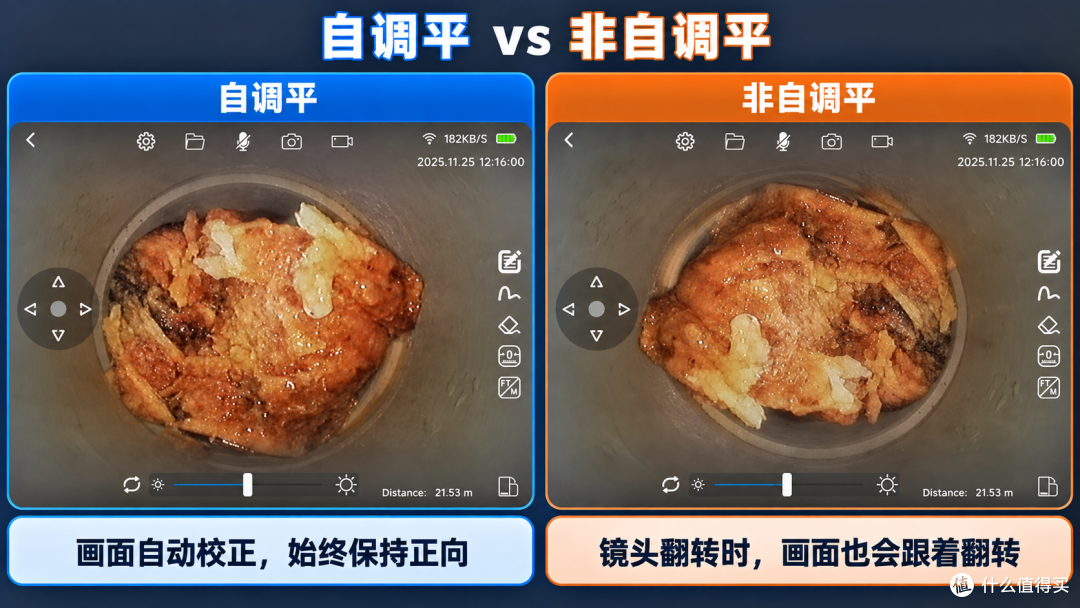

二、自调平和非自调平的区别，要看探头转动后的画面

自调平摄像机可以自动校正画面的旋转方向；非自调平摄像机通常不会自动扶正，探头转动多少，画面也会相应转动。 两者都能观察管道内部，区别主要体现在方向辨认、连续观察和录像复核上。

1. 非自调平：探头转了，画面方向也跟着变

假设一处缺陷实际位于管道顶部。探头初始方向正常时，缺陷出现在屏幕上方；如果探头绕自身轴线旋转约180°，同一处缺陷就可能出现在屏幕下方。此时，缺陷的位置没有改变，改变的是摄像头的拍摄朝向。

因此，使用非自调平摄像机时，不能直接把“屏幕上方”理解为“管道顶部”。操作人员需要结合水面、已知结构或其他参照判断方向；必要时停下来复核，再记录缺陷方位。

2. 自调平：探头转动时，自动把画面方向扶正

在设备支持的工作姿态和校正范围内，即使探头发生轴向转动，自调平系统也会调整成像方向，使管道上方尽量保持在屏幕上方。操作人员可以减少对画面朝向的反复判断，把注意力更多放在裂纹、接缝和堵塞物上。

例如，观察管底沉积物或接口上部异常时，方向较稳定的画面更便于描述问题，也便于其他人员回看录像。正式记录方位前，仍应确认调平状态；快速转动、特殊姿态和不同实现方式下的表现，需要通过实测确认。

3. 自调平改善观看方向，不直接决定清晰度或通过能力

对比项目自调平摄像机非自调平摄像机探头轴向转动时自动校正画面旋转方向画面通常随探头一起转动判断管顶、管底校正正常时更直观需要结合现场参照辨认连续观看减少反复适应画面朝向的过程画面旋转时需要额外关注方向向客户解释录像上下方位较容易理解可能需要额外解释拍摄朝向清晰度由镜头、照明和成像记录系统共同决定同样由整套成像记录系统决定过弯和推进能力取决于探头尺寸、弹簧、线缆及管路同样取决于结构与管路条件成本比较同等其他配置下，调平功能可能增加成本基础方案可能更经济，需按完整配置比较

自调平也不能让探头自动居中、主动选择支路或自动测量坡度。这些需求需要分别确认相应结构和功能。

三、哪些人适合买带自调平功能的管道摄像机？

是否值得购买自调平摄像机，关键在于使用频率、是否需要辨认缺陷方位，以及是否需要向他人交付检测录像。以下人群可优先考虑。

1. 经常出工的管道疏通与维修人员

如果每天或每周都要检查多段管道，反复出现的画面旋转会增加方向判断的工作。自调平便于连续观察，也有助于在疏通前后对比堵塞物、沉积物和接缝状态。

这类用户可在探头尺寸与通过能力满足要求后，优先比较带自调平、计米和录像的配置。

2. 需要提交检测录像和报告的工程公司

工程检测不仅要现场发现异常，还需要把结果交给客户、维修人员或项目负责人。方向较稳定的录像便于说明缺陷位于管顶、管底还是侧壁，减少复核人员反复辨认朝向的过程。

若项目需要缺陷方位记录，应进一步验证调平效果、记录方法及项目验收要求。

3. 负责定期巡检的物业、园区和设施维护团队

住宅、商业建筑和园区排水管出现反复堵塞时，往往需要多次检查并由不同人员交接。自调平有助于理解录像中的空间方向；配合一致的入口、距离记录和文件命名，可以让前后资料更容易比较。

4. 刚接触管道检测、容易被旋转画面干扰的操作人员

新手既要控制推进，又要观察图像，画面方向不断变化时容易增加操作负担。自调平可以减少一部分方向辨认工作，但仍需要学习推进、回收、缺陷识别和现场复核方法。

5. 需要现场向客户展示问题的服务商

当客户不熟悉管道检测时，上下方向较直观的画面更便于解释堵塞、积水和管壁异常。对于经常通过现场展示或录像说明维修需求的服务商，自调平具有实际沟通价值。

哪些情况下可以考虑非自调平摄像机？

如果只是偶尔进行短距离检查，主要确认是否有明显堵塞，对缺陷方位和录像交付没有较高要求，可以考虑满足基础需求的非自调平设备。对于狭小入口或特殊弯头，也应优先确认探头尺寸与通过能力。

对经销商而言，可按客户任务区分基础观察方案和自调平方案，并用同一段管路的演示录像说明差异，避免只用“专业”或“入门”概括产品。

四、比自调平更应优先核对的选型参数

1. 探头尺寸与弯头通过条件

“适用某一管径”不能直接等同于“可以通过该管径内的所有弯头”。询价时，应同时说明直管内径、弯头角度、转弯半径和连续弯头数量。旧管内的结垢、变形及接头缩径，也需要考虑。

建议要求供应商提供接近实际工况的演示，观察完整推进和回收过程。只展示探头进入一段直管，无法充分说明复杂管路中的适配情况。

2. 线缆长度与推进表现

选线缆时，除了总长度，还应核对线径、刚度和线盘结构。标称长度表示配备的线缆长度，实际可推进距离还会受到弯头、摩擦、沉积物及操作方式影响。

因此，采购需求宜写成“需要在怎样的管路中观察多远”，而不仅是“需要多少米线缆”。

3. 实时图像与录像文件

验机时应分别查看实时画面、拍摄照片和导出的录像。可要求在同一段测试管内，展示接缝、管壁纹理和明暗交界处，并保留原始文件供复核。

自调平不能代替图像质量检查。镜头污染、照明不合适或记录链路限制，都可能影响最终资料的可用性。

4. 需要更好地定位地下问题位置，可搭配512Hz定位

如果检测后还需要从地面寻找地下摄像头的位置，可选择带512Hz 发射器的管道摄像机，并配合兼容的定位接收器，更好地定位探头所在区域，为堵塞排查或局部维修提供位置参考。

三项功能分别解决不同问题：自调平帮助辨认画面上下方向，计米记录摄像头进入管道的大致距离，512Hz定位则辅助确定探头在地面对应的区域。自调平本身不会提高512Hz定位精度。

实际使用时，可先通过画面观察异常，将探头停在异常附近，再结合计米记录和地面定位进行复核。探头与异常之间的距离也应纳入判断。采购时需分别确认发射器、兼容接收器和配件是否包含在订单中。

关于计米与地下定位的区别、512Hz功能的适用场景，可进一步阅读：《什么管道摄像机支持高清成像和精准定位？1080P、计米与512Hz定位选型指南》。

定位效果受到埋深、管材、周边金属设施及干扰等条件影响，应结合现场测试确认。

5. 维修与备件供应

对于长期使用的设备，建议提前确认探头、连接件、线缆和电池的维修或更换方式，同时索取保修范围、易损件说明及备件报价。

经销商还应将配置名称、交付清单和售后边界写入产品资料，避免不同批次或不同选配方案使用同一份笼统说明。

五、验机时怎样测试自调平？

可以让供应商录制一段连续演示：先展示探头和显示器，再缓慢转动探头，观察实时画面的方向变化；随后进入测试管道，完成推进、转弯、停留和回收，并导出录像。

验收时重点检查三个问题：画面校正是否符合预期，转动后是否存在影响观察的延迟，以及导出录像是否保留所需的方向效果。若设备用于特殊姿态的管路，还应要求对应姿态下的测试，而不是仅参考水平放置时的演示。

六、常见问题 FAQ

1. 自调平管道内窥镜一定更清晰吗？

不一定。自调平主要解决画面方向问题，清晰度还需要结合镜头、照明、成像和记录效果判断。应查看原始录像，而不是仅比较功能名称。

2. 非自调平设备能否用于工程检测？

可以作为选型范围，但是否满足项目要求，应依据检测对象、资料交付要求和验收条件确认。对于需要明确描述缺陷方位的任务，应提前验证方向判断与记录方式。

3. 自调平是不是摄像头能够主动旋转？

两者是不同功能。自调平用于校正画面方向；主动旋转或云台控制用于改变观察方向。是否具备其中一项，不能用来推断另一项。

4. 有自调平就能自动测量管道坡度吗？

不能这样判断。图像扶正与坡度测量是不同功能。若项目有坡度测量要求，需要另行核对测量能力、适用条件和精度说明。

5. 已有设备能否后期增加自调平？

需要确认原有探头、控制系统和图像处理方案是否支持升级。询价时应提供完整型号与接口信息，要求供应商明确可行方案和更换范围。

6. 预算有限时，应该怎样排序？

建议按“能进入目标管路、能完成观察、能保留所需资料、便于使用与维护”的顺序核对。基础适配满足后，再结合方向识别和录像复核需求评估自调平配置。

7. 自调平摄像机是否都带512Hz定位？

不一定。自调平、512Hz发射器和地面定位接收器属于需要分别确认的配置。购买自调平设备，不代表已经配齐地下定位系统，应以对应型号和订单清单为准。

8. 哪些人更值得购买自调平摄像机？

高频使用的疏通维修人员、需要交付录像的工程公司、负责定期巡检的维护团队，以及需要现场向客户解释问题的服务商，可以优先考虑。偶尔进行基础堵塞检查的用户，则可结合预算和实际管路选择。

七、结语：让配置服务于检测任务

自调平与非自调平管道摄像机的核心区别，是探头转动后能否自动校正画面方向。经常检测、需要辨认缺陷上下方位或交付录像的用户，可优先考虑自调平；偶尔进行基础观察的用户，可结合预算选择非自调平方案。如果还需要从地面寻找地下探头位置，应进一步配置512Hz发射器和兼容定位接收器。

向我们咨询具体配置时，可提供管径、弯头、检测距离和影像交付要求，再通过配置清单、连续演示和原始录像确认适配性，让设备同时满足现场观察与后续维修的需要。
