前言

新易盛作为光互联硬件研发制造厂商，拥有完整的高速光模块开发与量产能力，覆盖多代速率的可插拔光模块产品。本期拆解的这款光模块属于400GBASE‑DR4+规格，定位 2km 单模传输，采用 QSFP‑DD 双密度封装形态。

产品采用4通道并行EML光引擎搭配DSP信号处理架构，在有限的模块腔体内部，同时兼顾PAM4高速信号完整性、激光器波长闭环温控、多热源协同散热，还要完成光电转换、信号编解码、模块状态监控等全套功能。

本篇拆解将逐层剖析这款模块光引擎、PCB电路、核心器件选型，还原新易盛这款产品内部的工程实现思路。

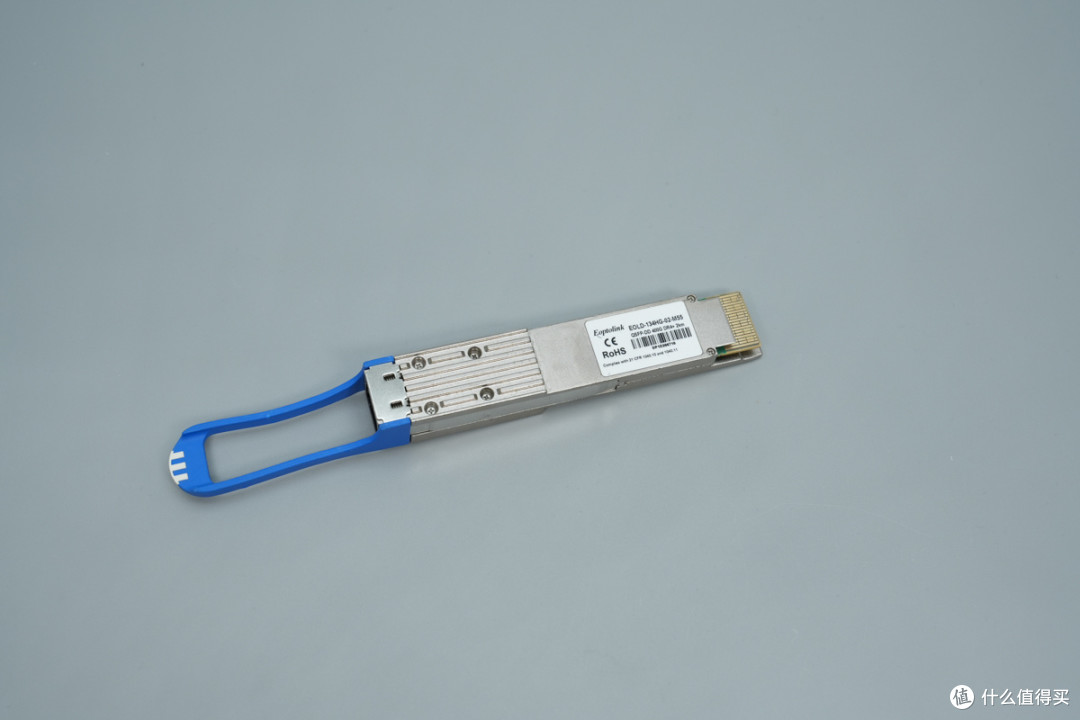

新易盛400G QSFP-DD光模块外观

新易盛400G QSFP-DD光模块采用全金属外壳，同时端部设有安装拉环。

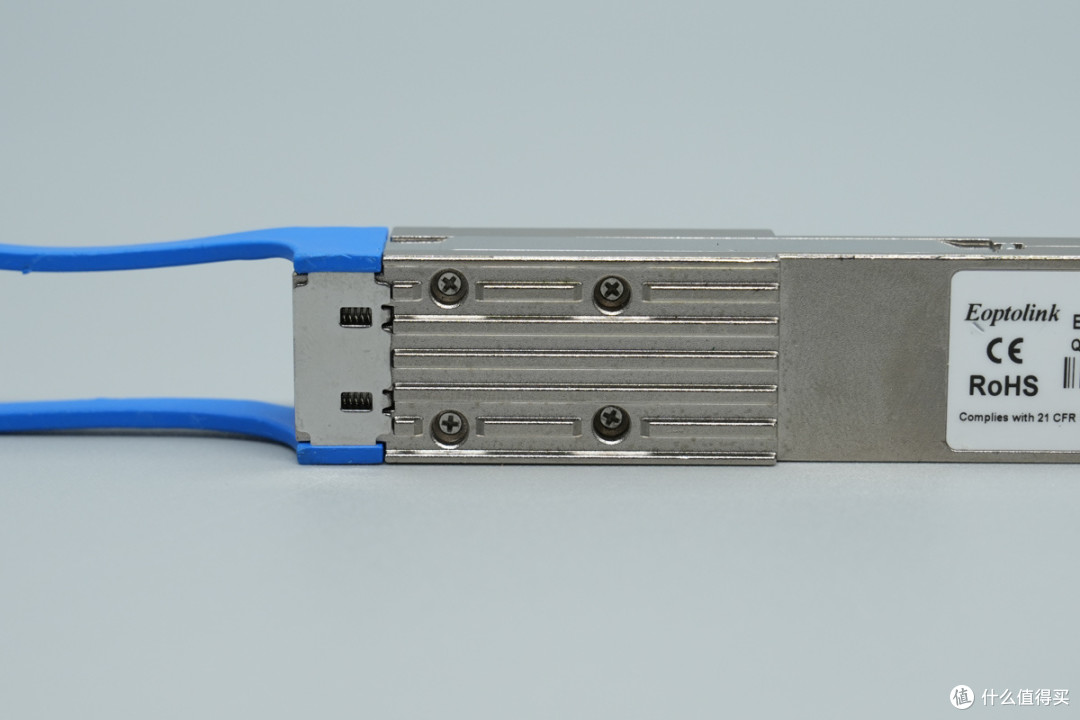

壳体采用螺丝封装固定，对应区域设计散热鳍片。

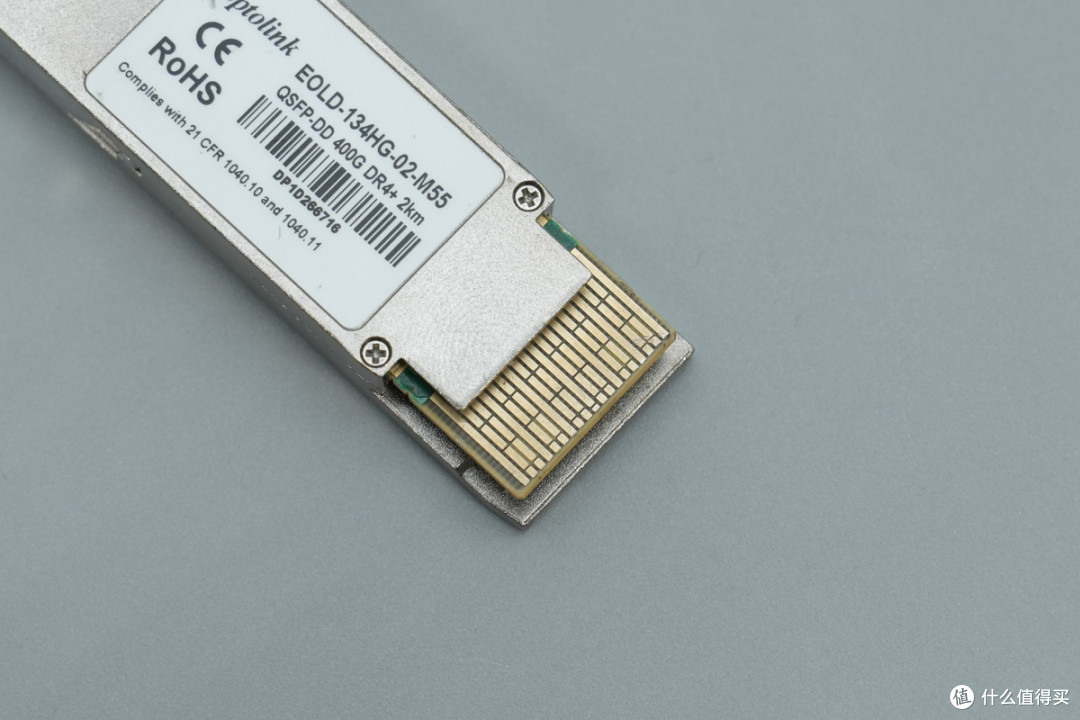

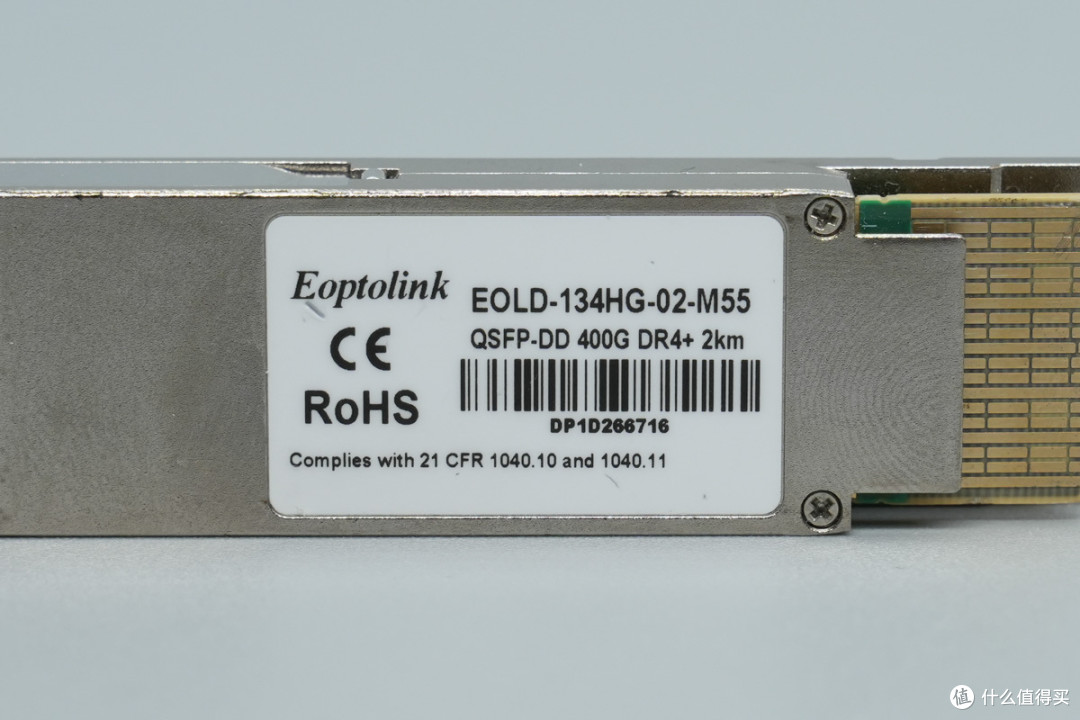

产品铭牌特写

型号：EOLD-134HG-02-M5

封装：QSFP-DD（双密度 QSFP）

规格：400GBASE-DR4+

传输距离：2km

机身底部同样设计有散热鳍片。

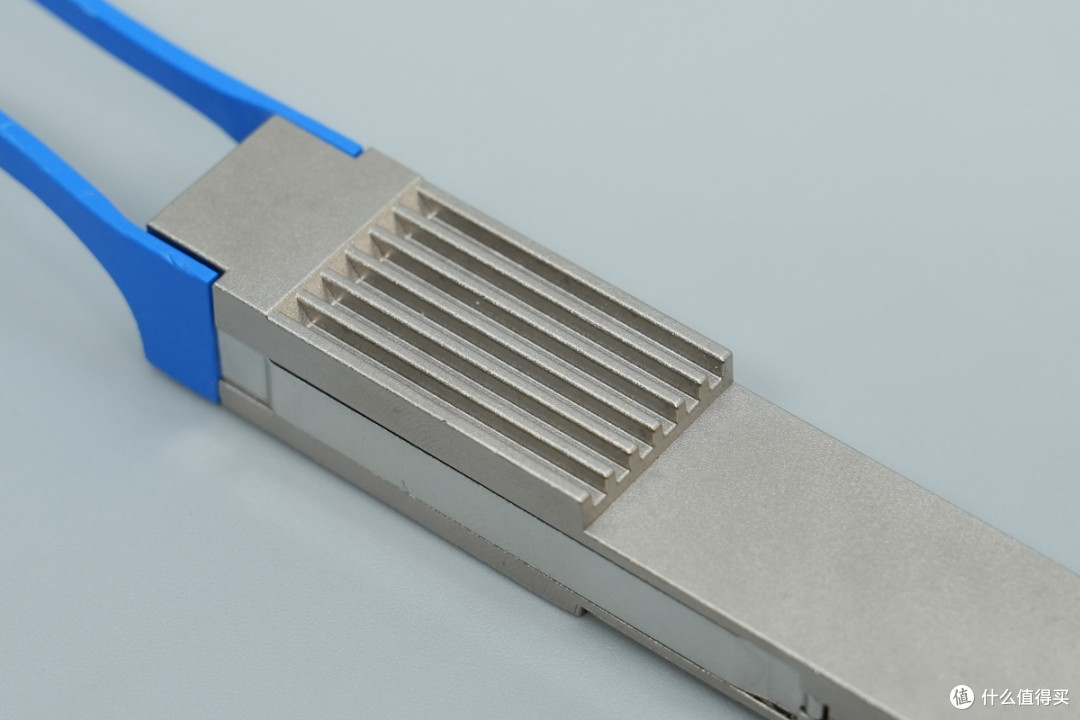

散热鳍片特写。

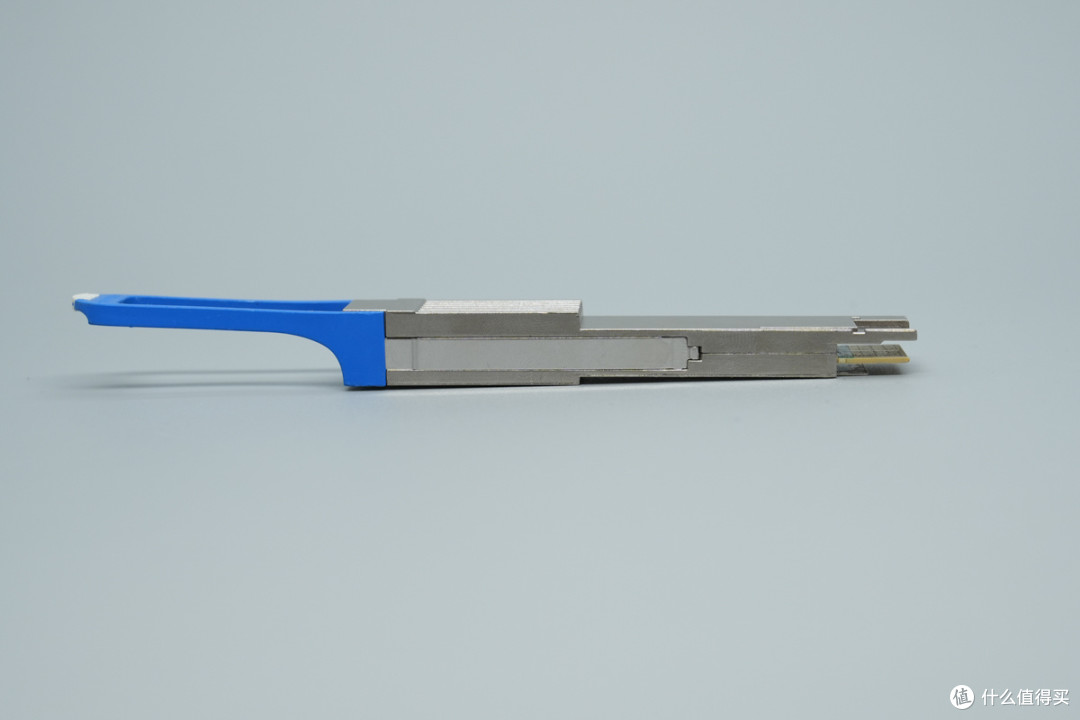

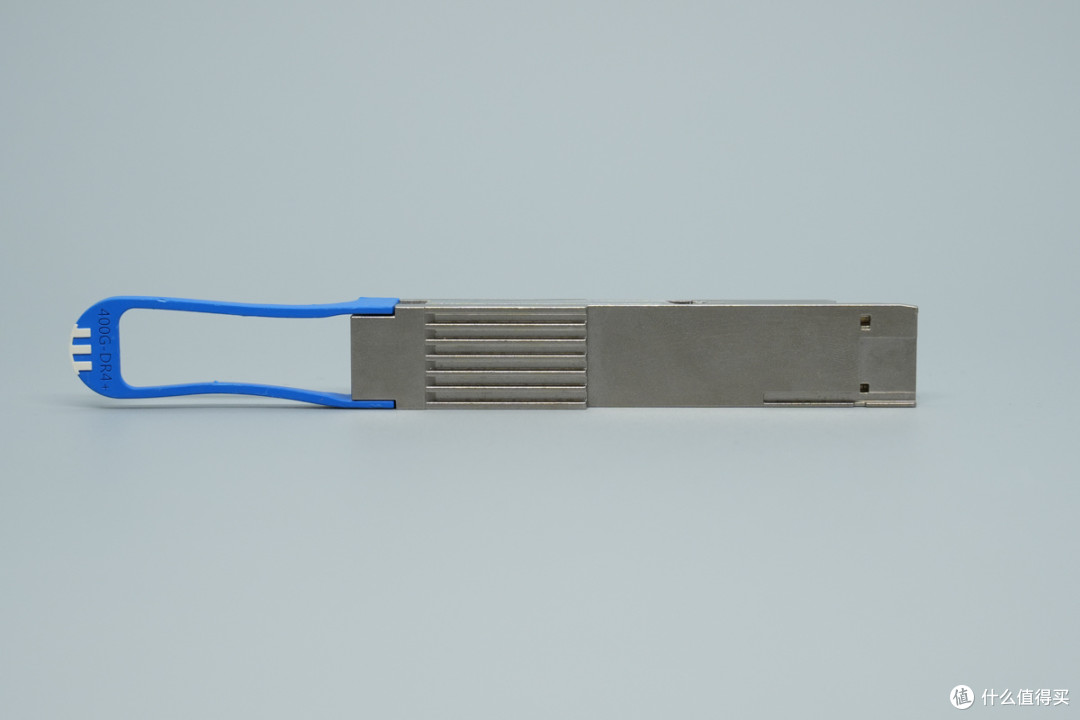

两侧面设有弹片。

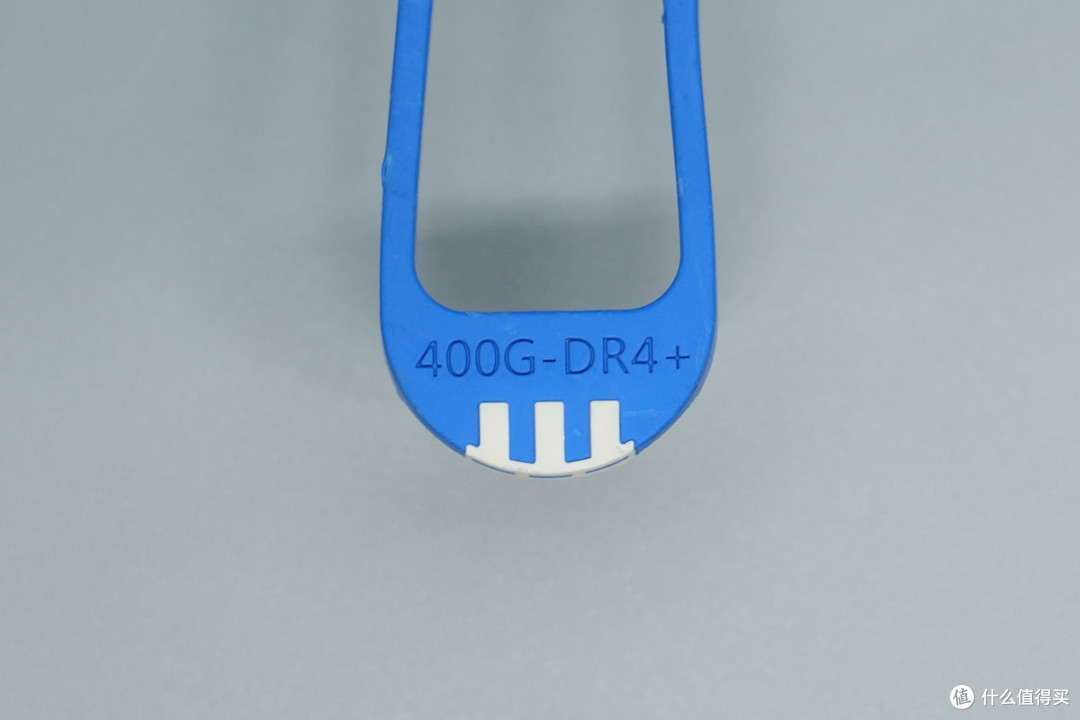

拉环上设计有400G-DR4+字样。

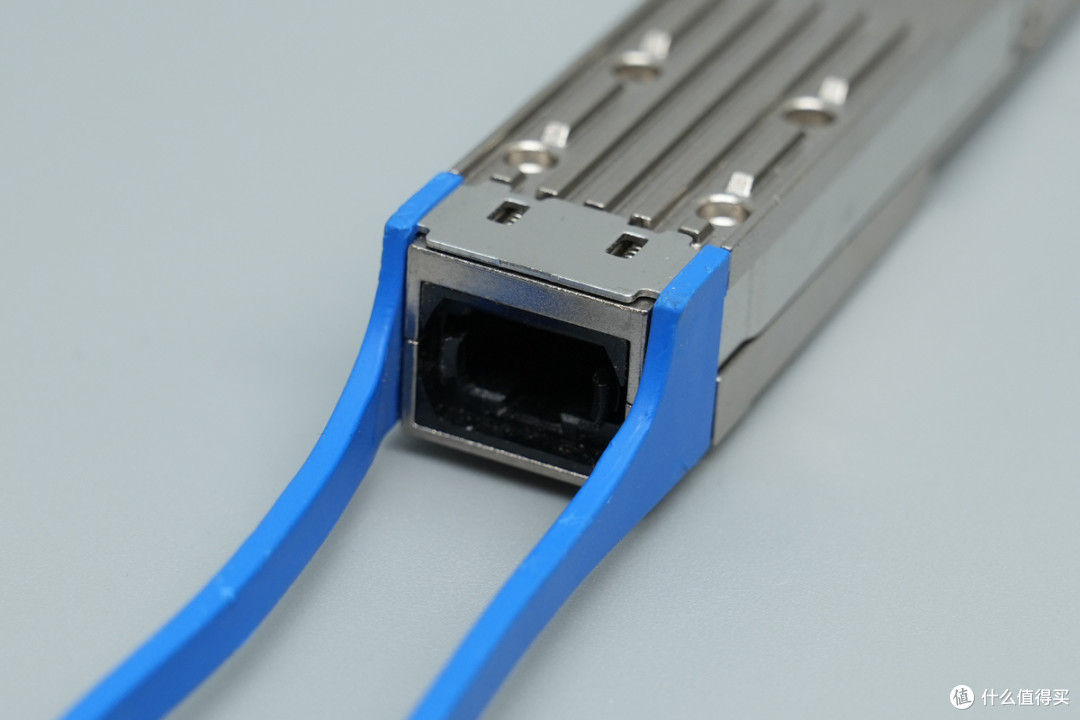

MPO-12光纤接口特写。

另一端PCB金手指特写。

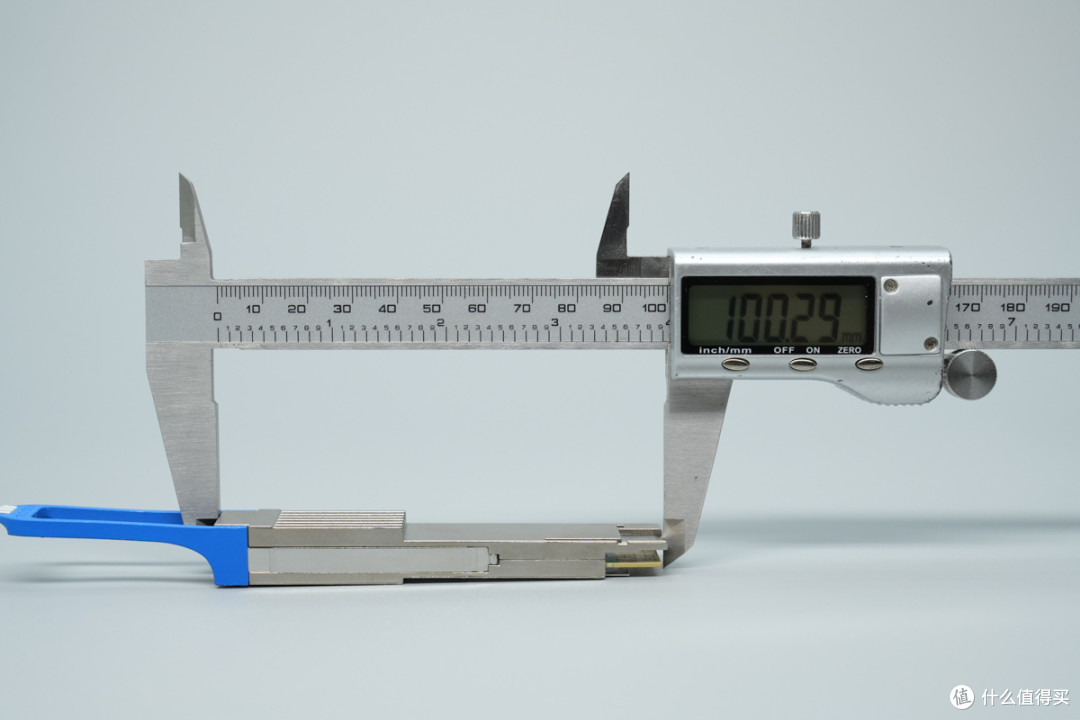

测得新易盛400G光模块长度约为100.29mm。

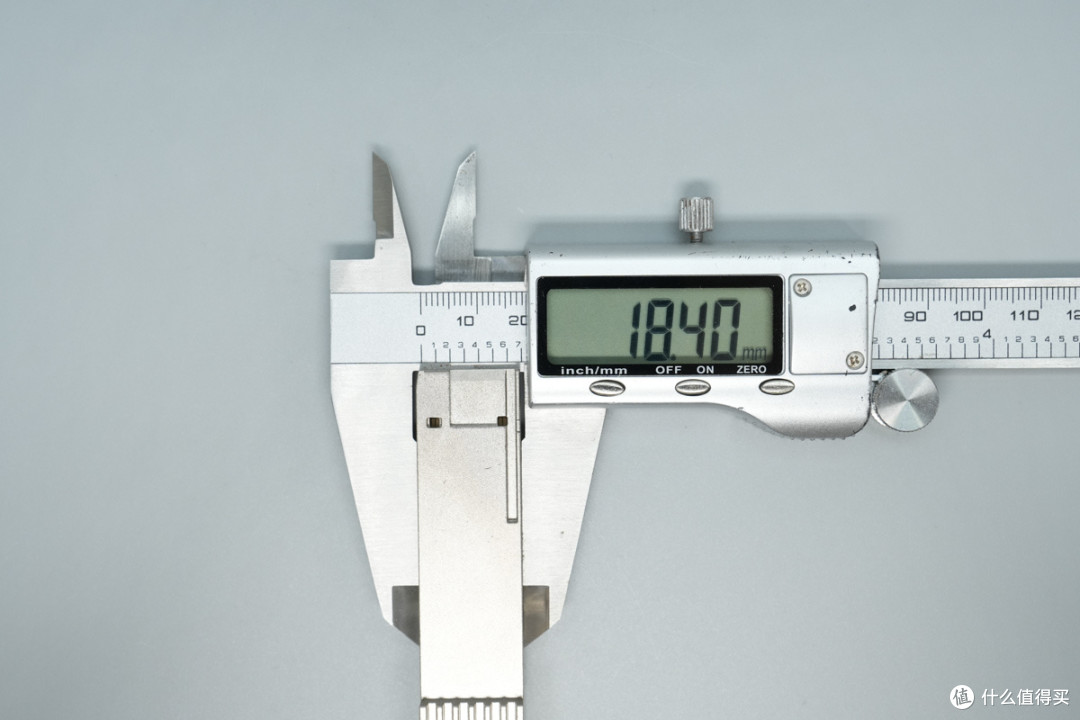

宽度为18.4mm。

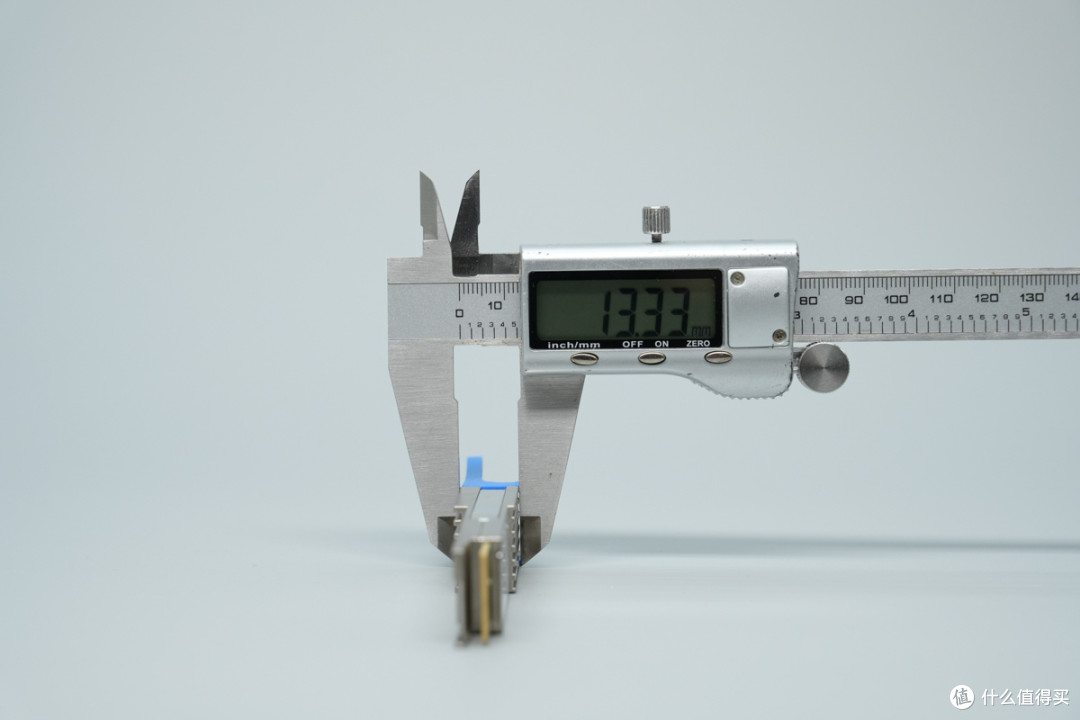

厚度为13.33mm。

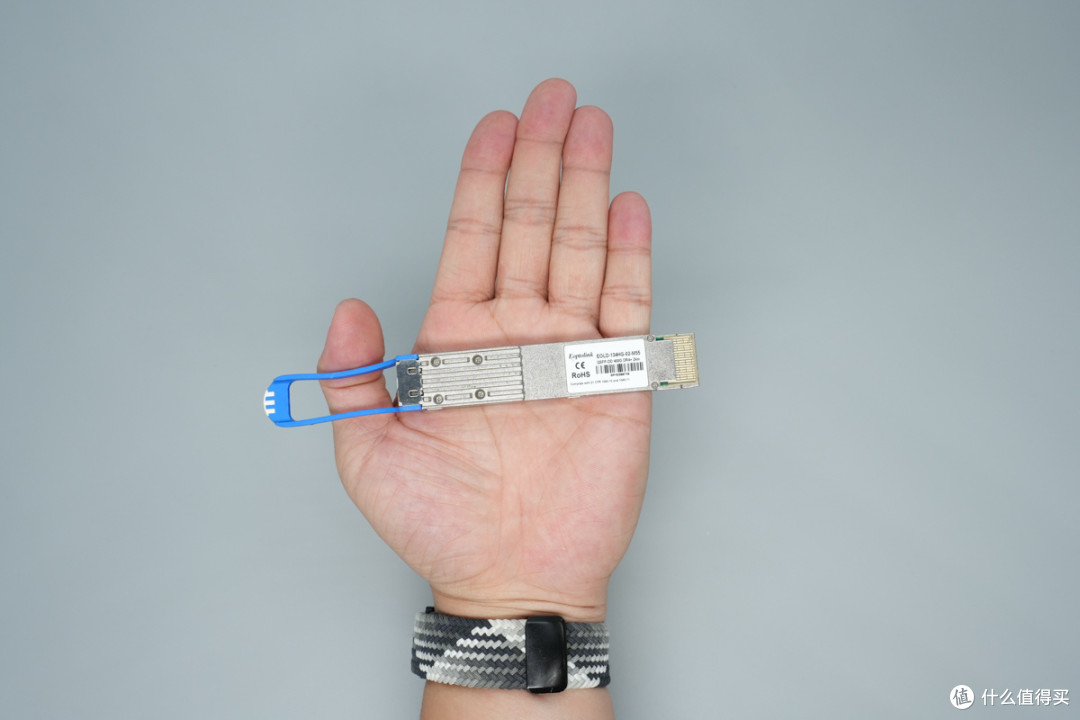

产品拿在手上的大小直观感受。

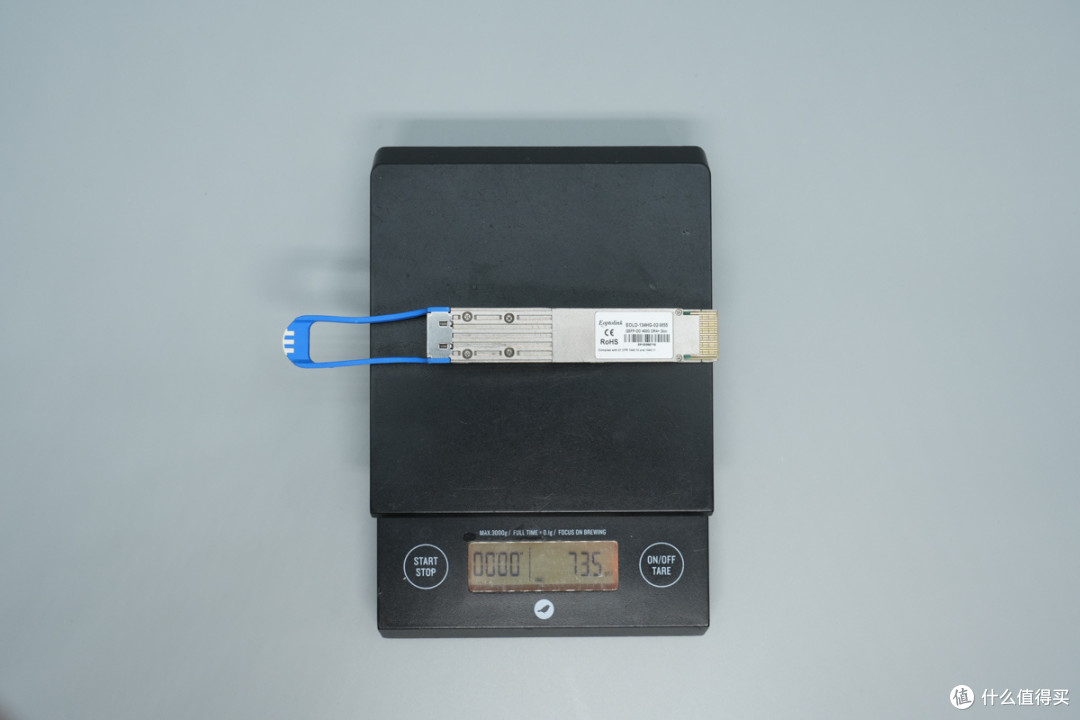

另外测得新易盛这款光模块的重量约为74g。

新易盛400G QSFP-DD光模块拆解

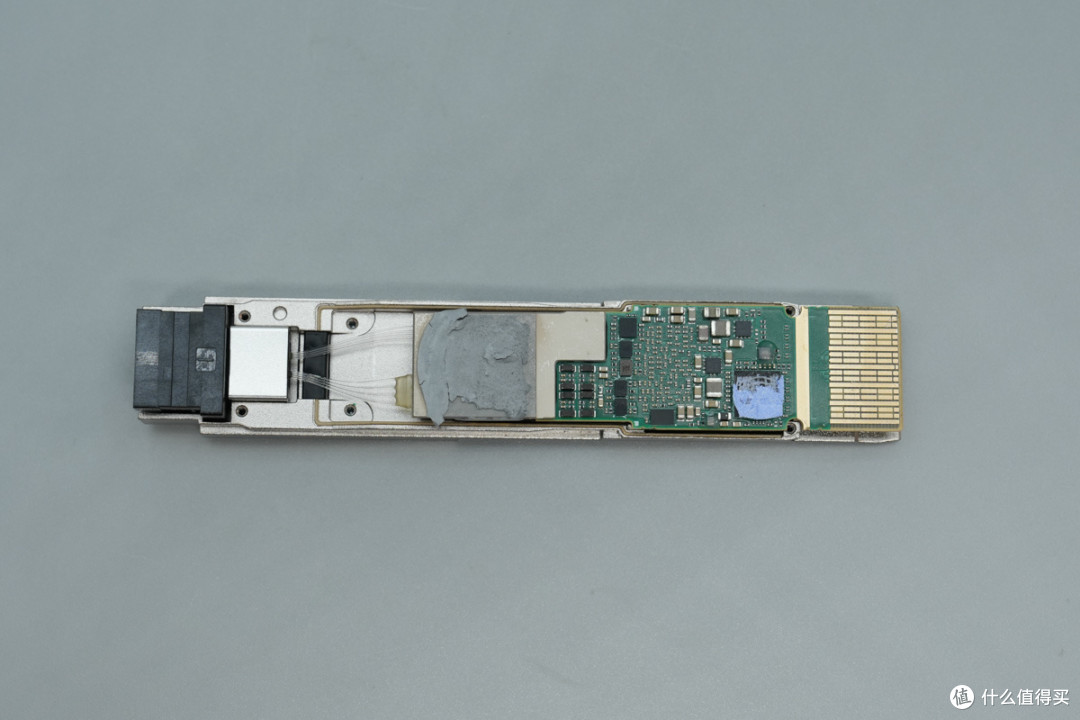

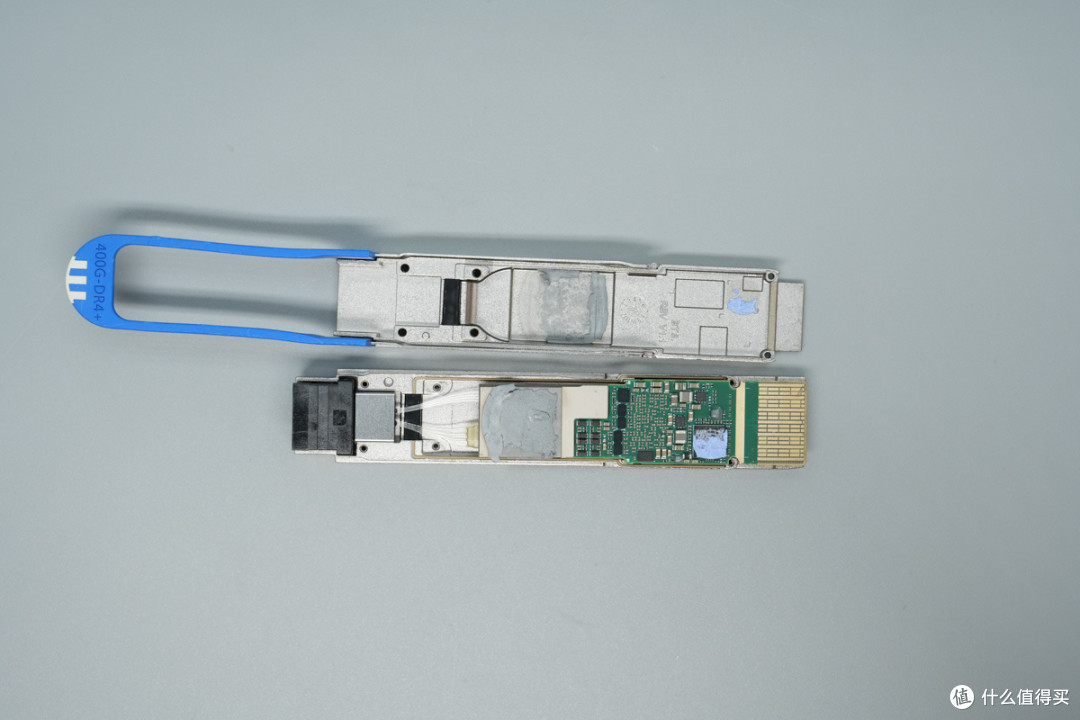

拆掉螺丝将光模块打开。

内部模块的TEC半导体制冷片以及MCU上涂导热胶散热。

TOSA光发射组件和4 通道独立 TIA 跨阻放大器对应区域覆盖屏蔽罩，ROSA 接收光引擎金属基座以及DSP上覆盖导热垫。

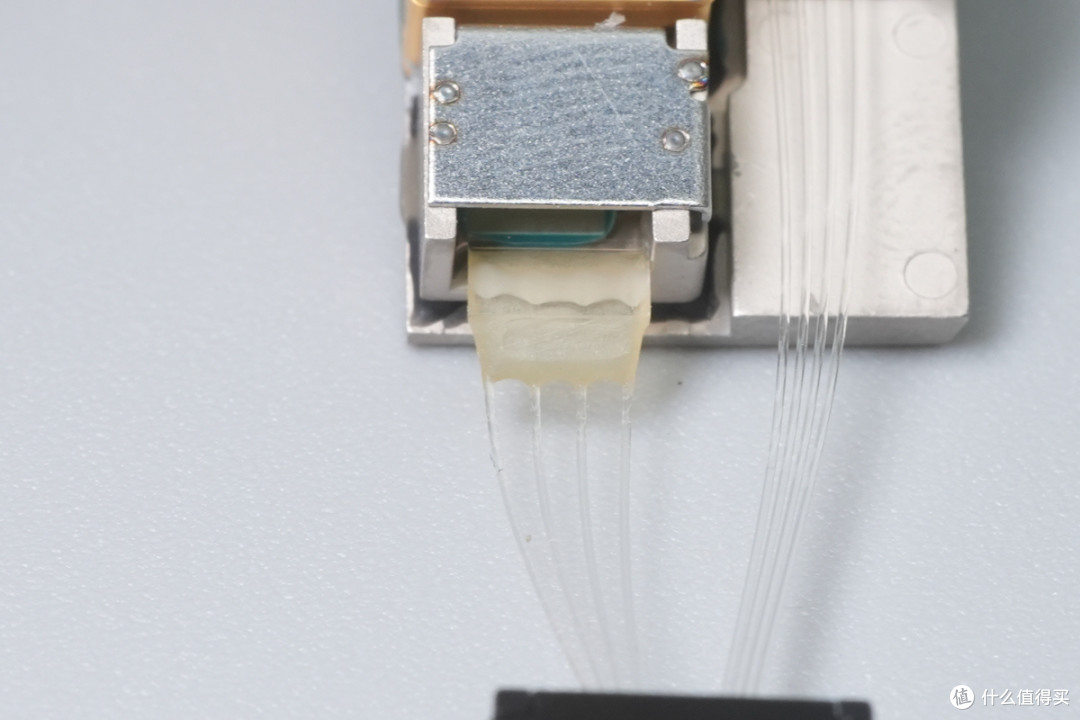

光纤连接处打胶水保护。

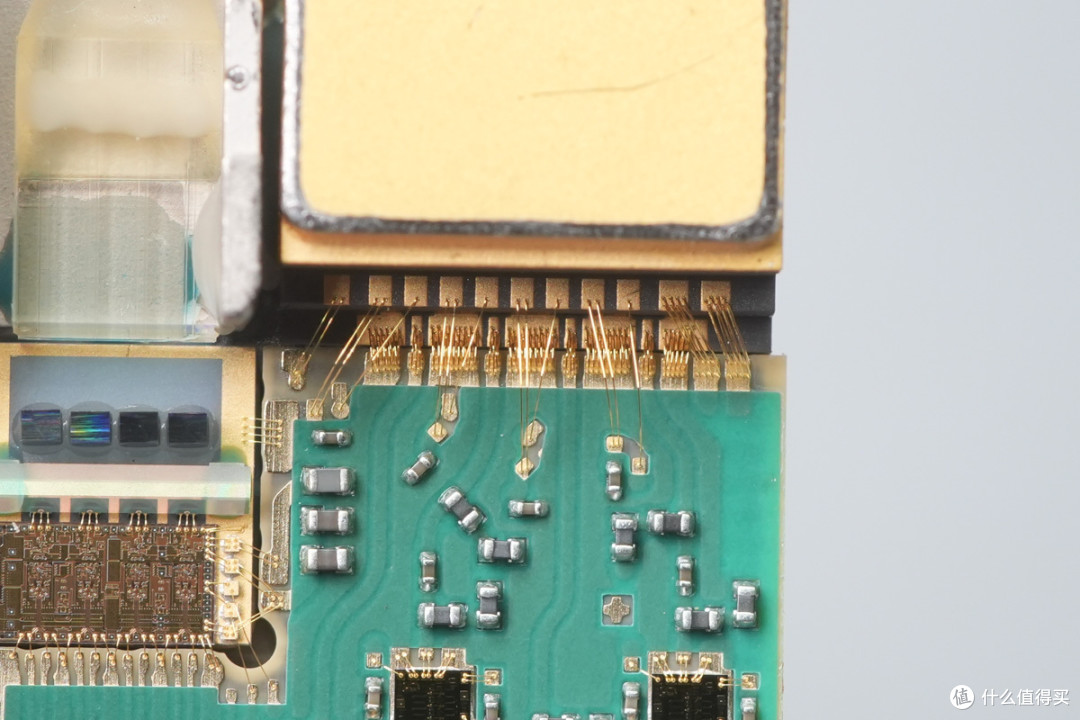

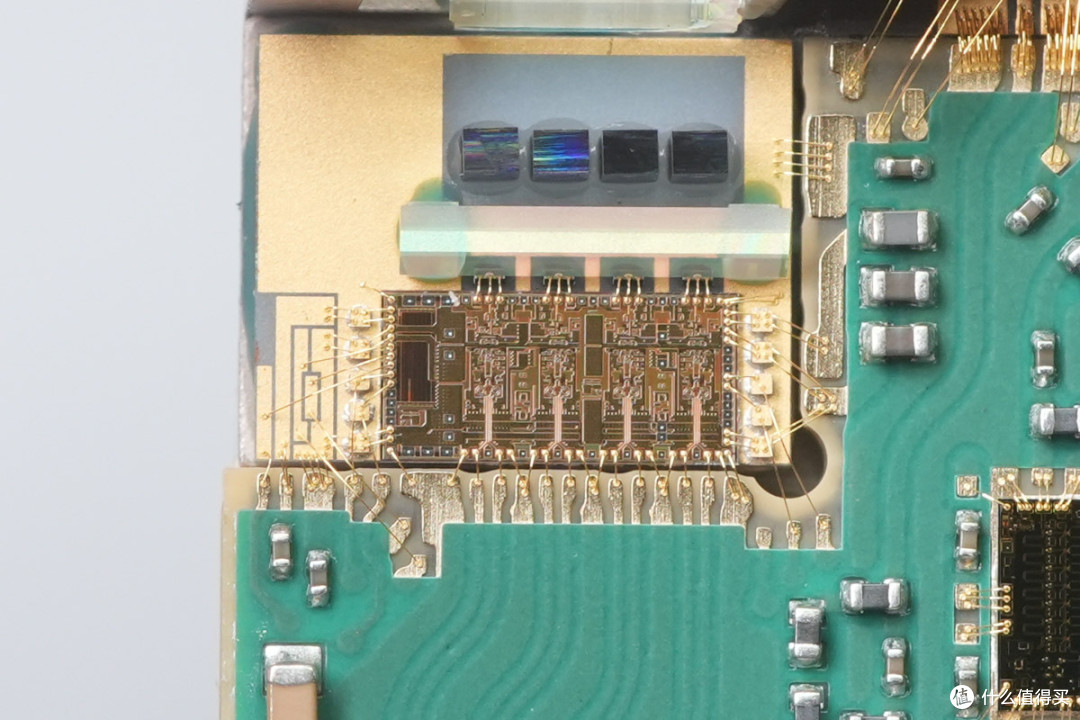

TOSA光发射组件特写，基座镀金，集成 4 通道 EML 激光阵列与配套 LA 激光驱动裸 Die，最大限度压缩高速信号路径，降低寄生参数。

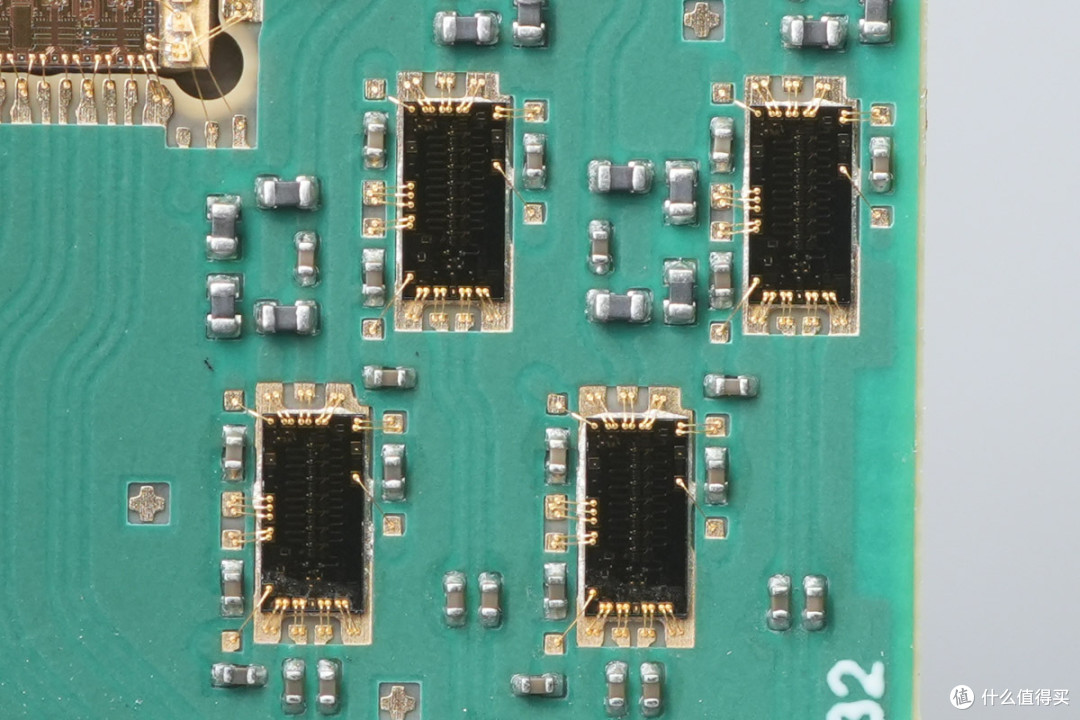

4 通道独立 TIA 跨阻放大器特写。

ROSA 接收光引擎金属基座与PCB板连接处特写。

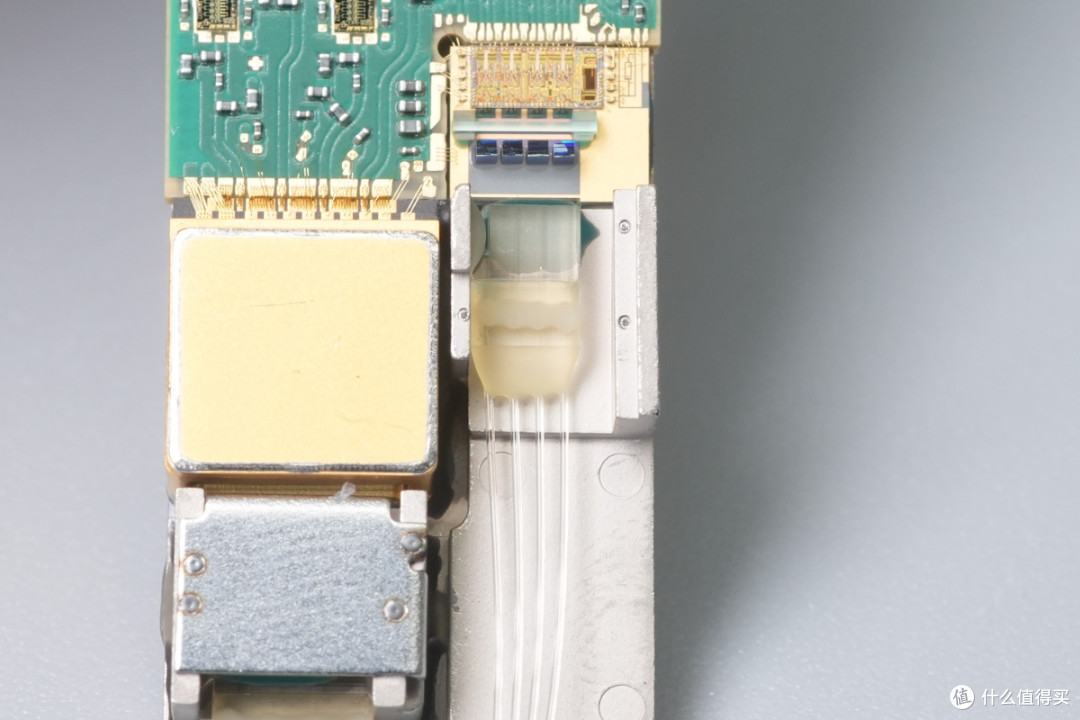

另一组光纤连接处同样打胶水处理。

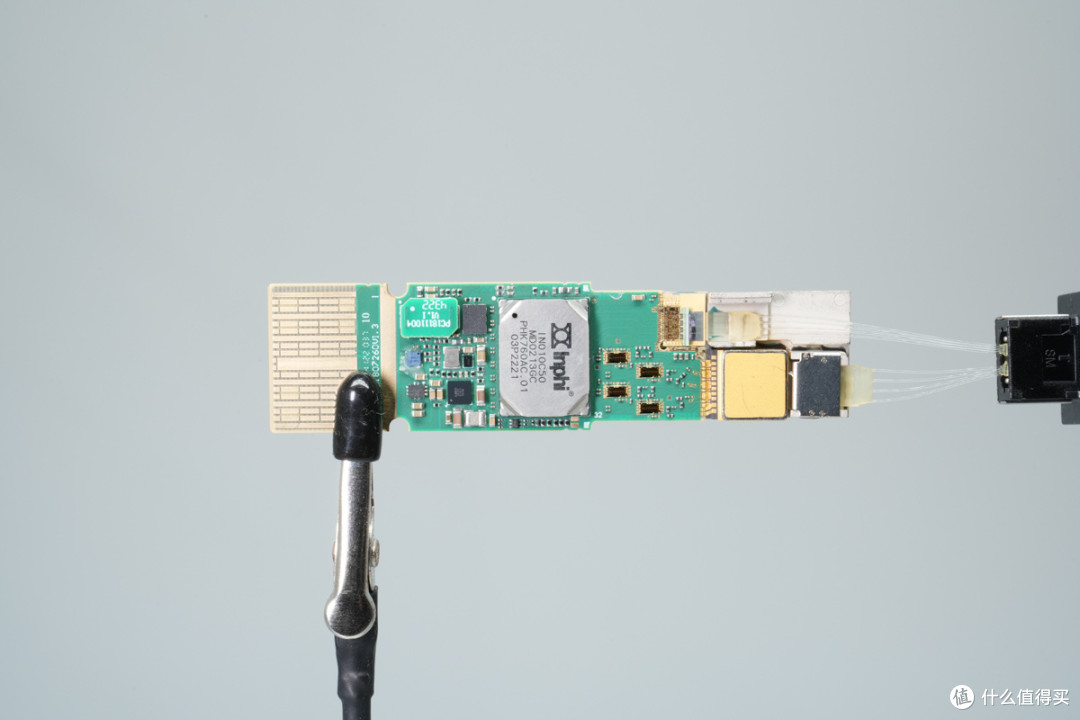

PCB板正面设有DSP、TEC温控控制器、负载开关等器件。

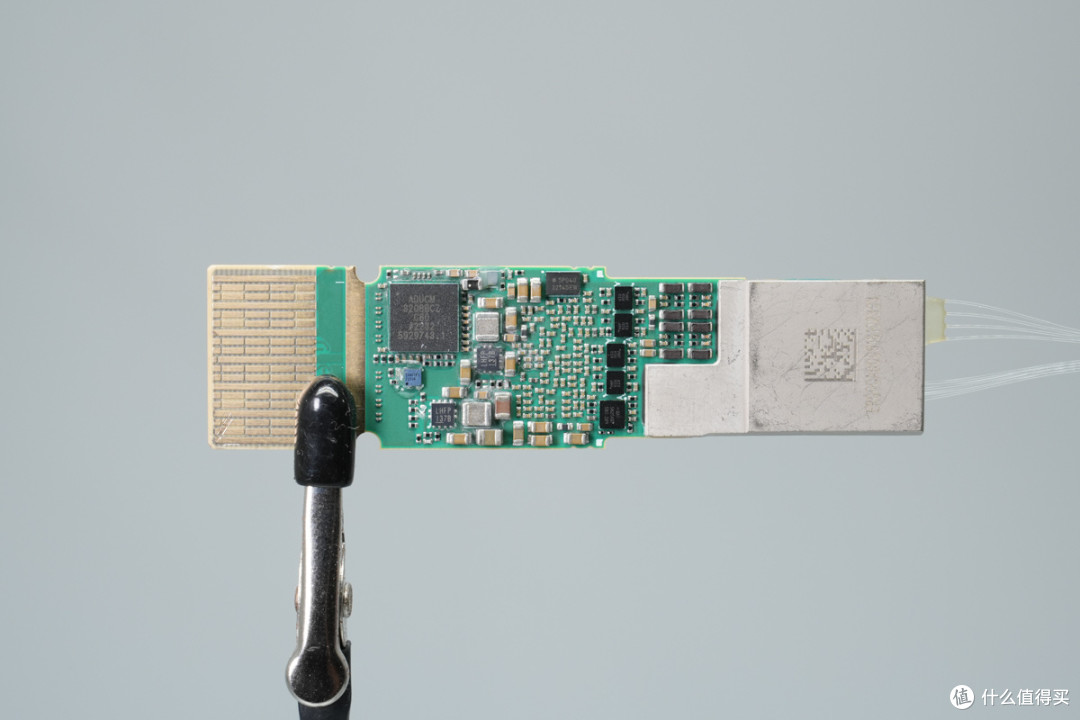

另一面设有MCU、存储器、同步降压转换器、DAC、运放等器件。

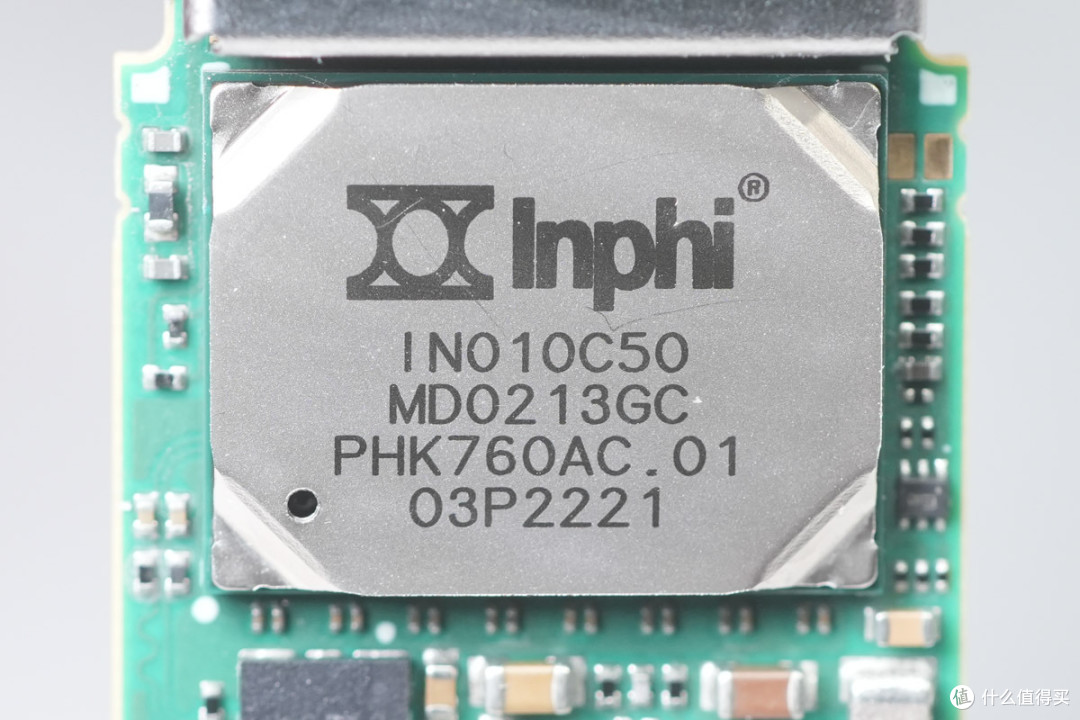

核心DSP来自Marvell美满电子，型号IN010C50，这是一款400G PAM4 DSP，支持8×53.125G Baud与4×100G Baud双向信号转换，集成KP4 FEC前向纠错、信号均衡及色散补偿，采用金属屏蔽散热封装。

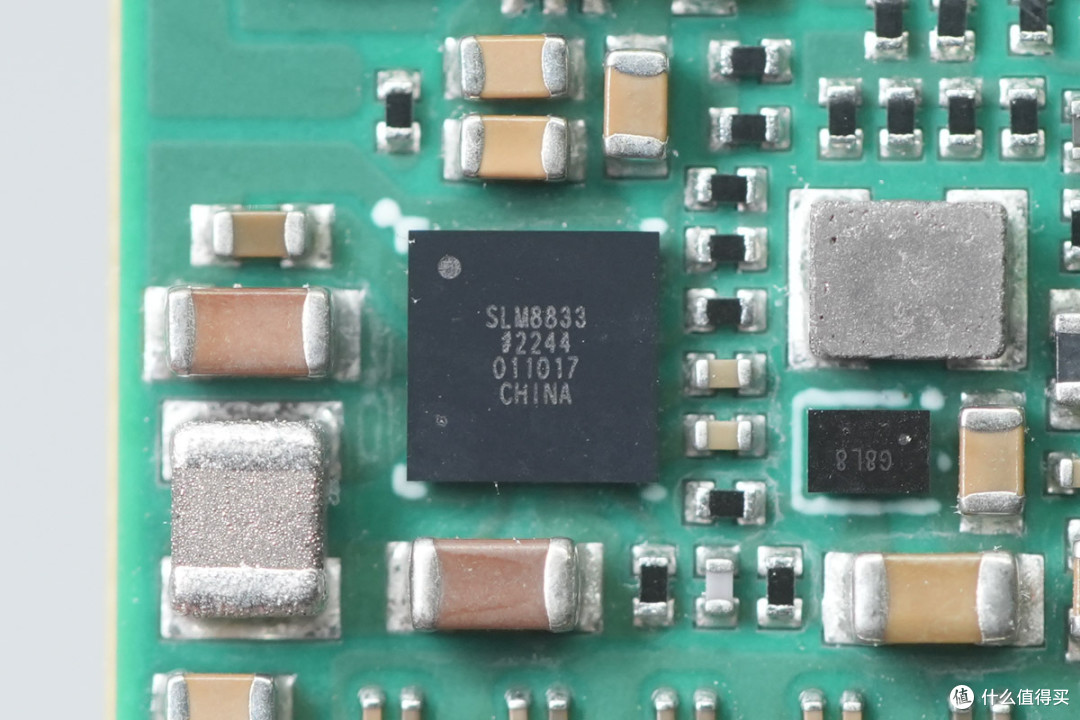

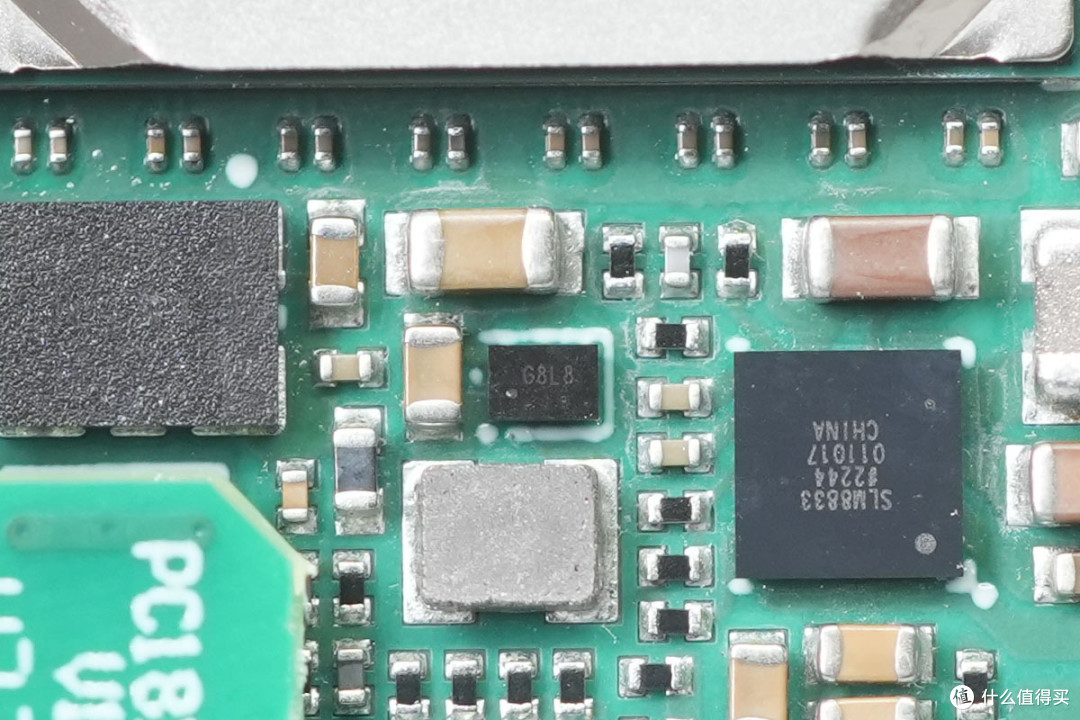

TEC温控控制器来自Sillumin数明半导体，型号SLM8833，用于激光器TEC制冷片的双向电流调节，通过数字PID稳定EML激光器工作温度，保障发射波长稳定，采用WLCSP(2.5x2.5)封装。

一颗丝印G8L8芯片特写。

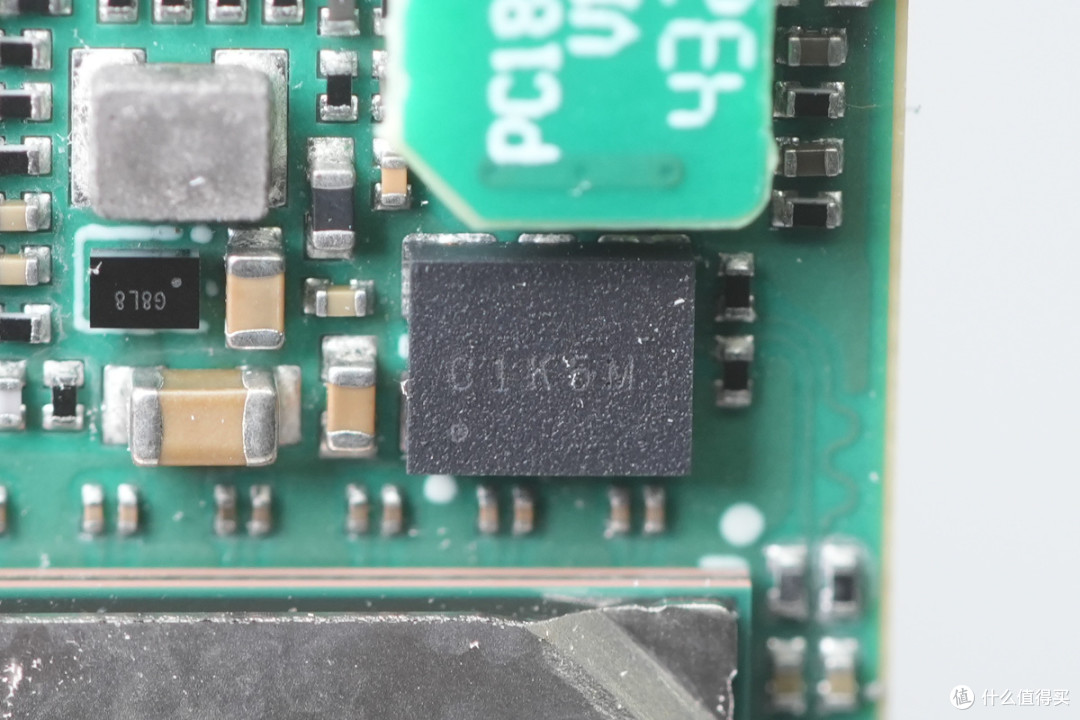

丝印G1K6M芯片特写。

负载开关来自MPS，采用QFN10封装。

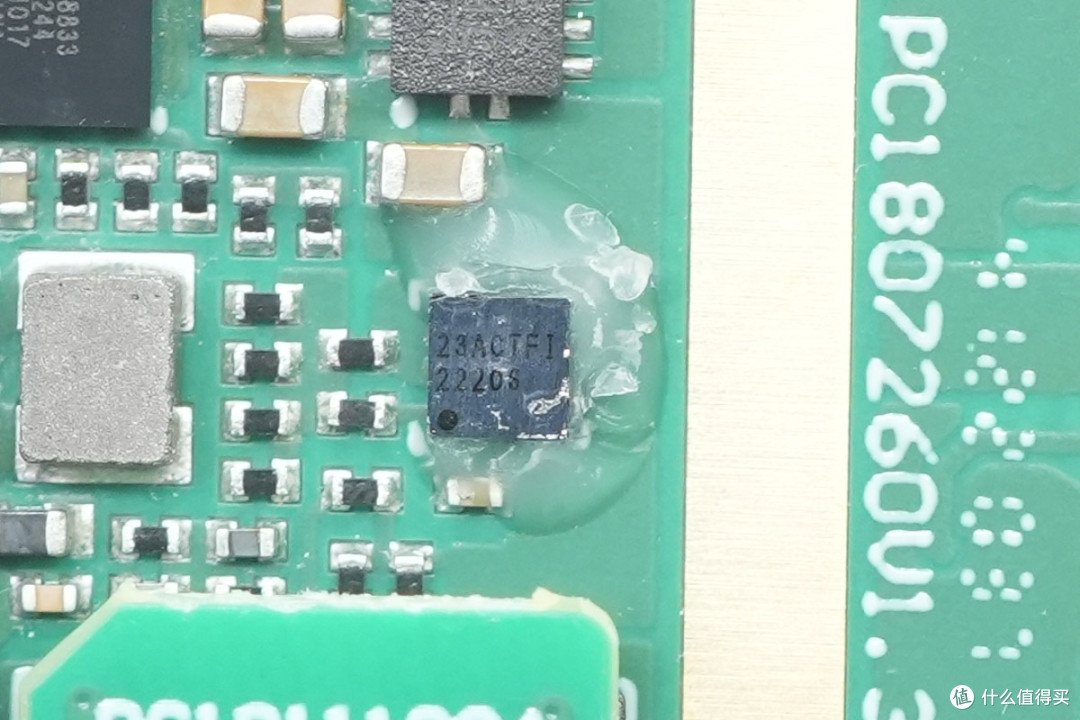

MOS管来自TI德州仪器，丝印22206，实际型号CSD22206W，PMOS管，耐压-8V，导通电阻 5.7mΩ，内置栅极ESD保护，DSBGA封装。

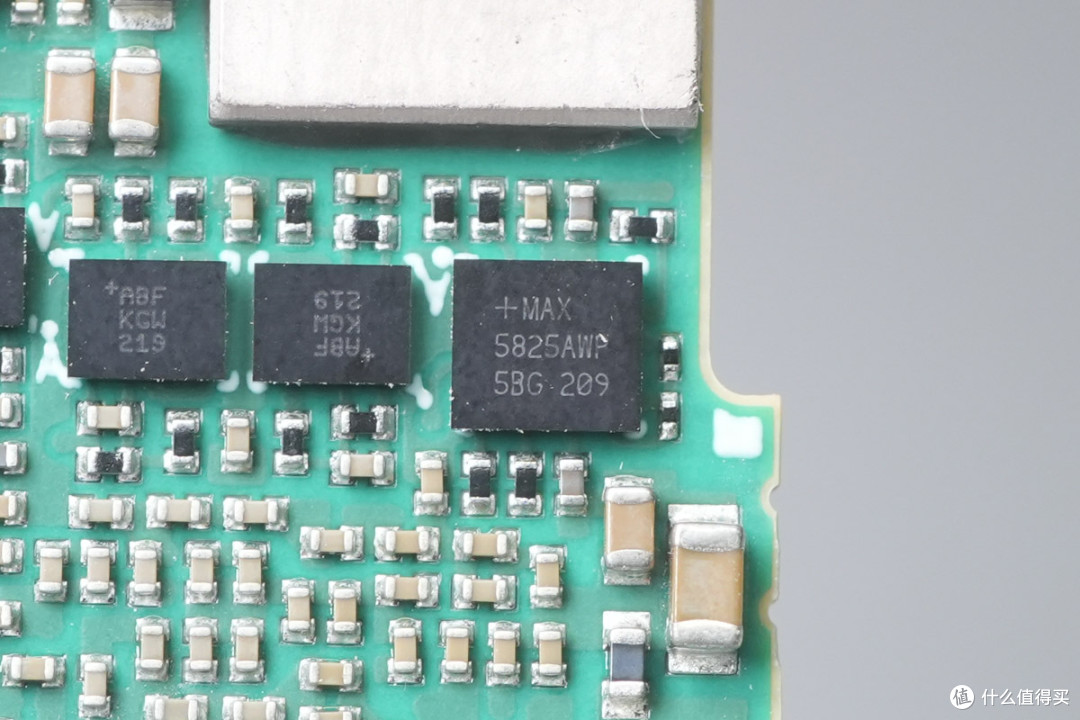

DAC芯片来自亚德诺，型号MAX5825AWP，这是一款 8 通道 12 位缓冲输出 DAC，内置电压基准，采用 I²C 通信接口，采用WLP-20封装。

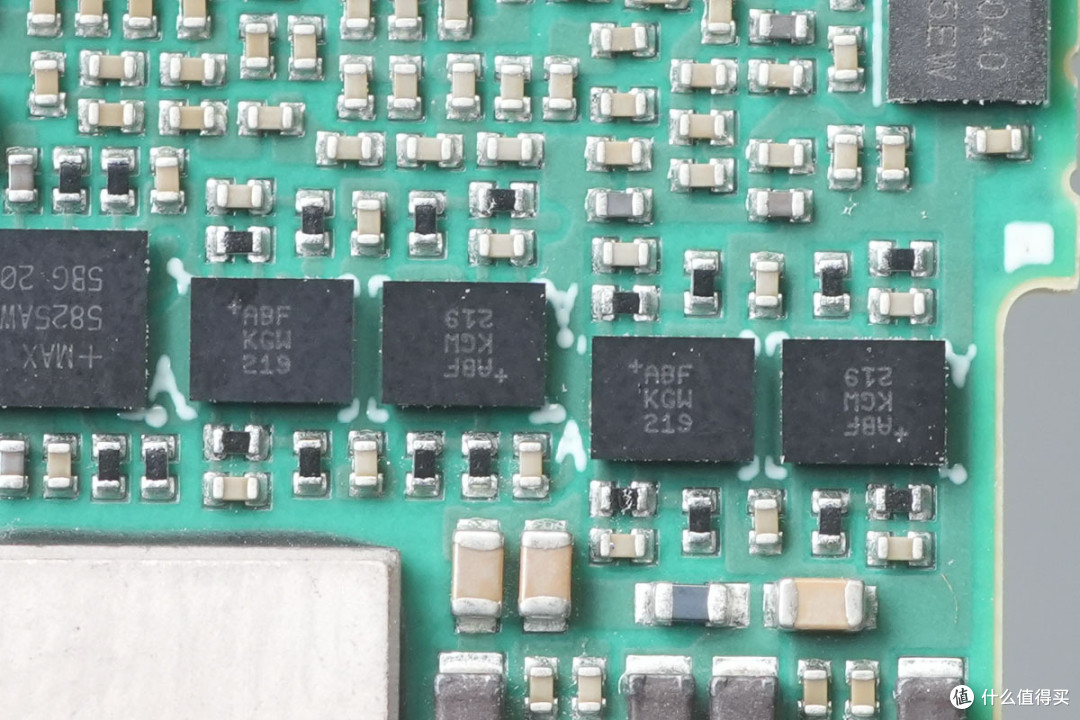

四颗运放来自亚德诺，丝印ABF，实际型号为MAX4233ABC+T，双通道轨到轨输入输出 CMOS 运算放大器，具备 10MHz 增益带宽，采用UCSP-10(1x1.5)封装。

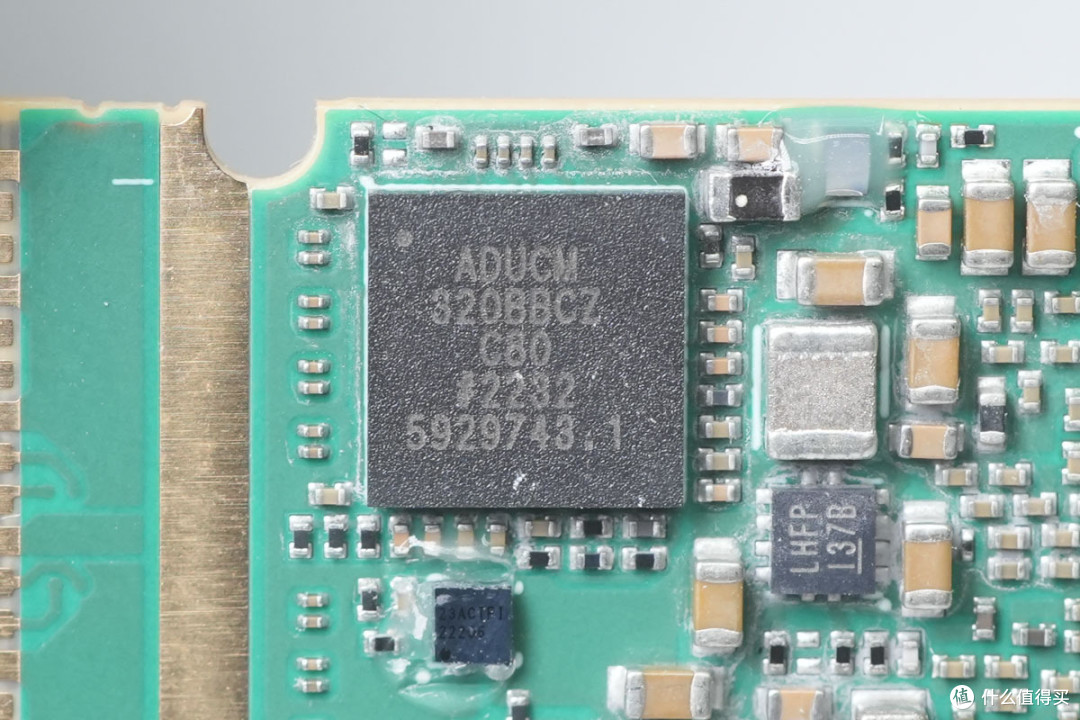

MCU来自亚德诺，型号ADUCM320BBCZ，搭载ARM Cortex‑M3内核，集成ADC、DAC、MDIO 管理接口与片上 Flash，采用BGA-96封装。

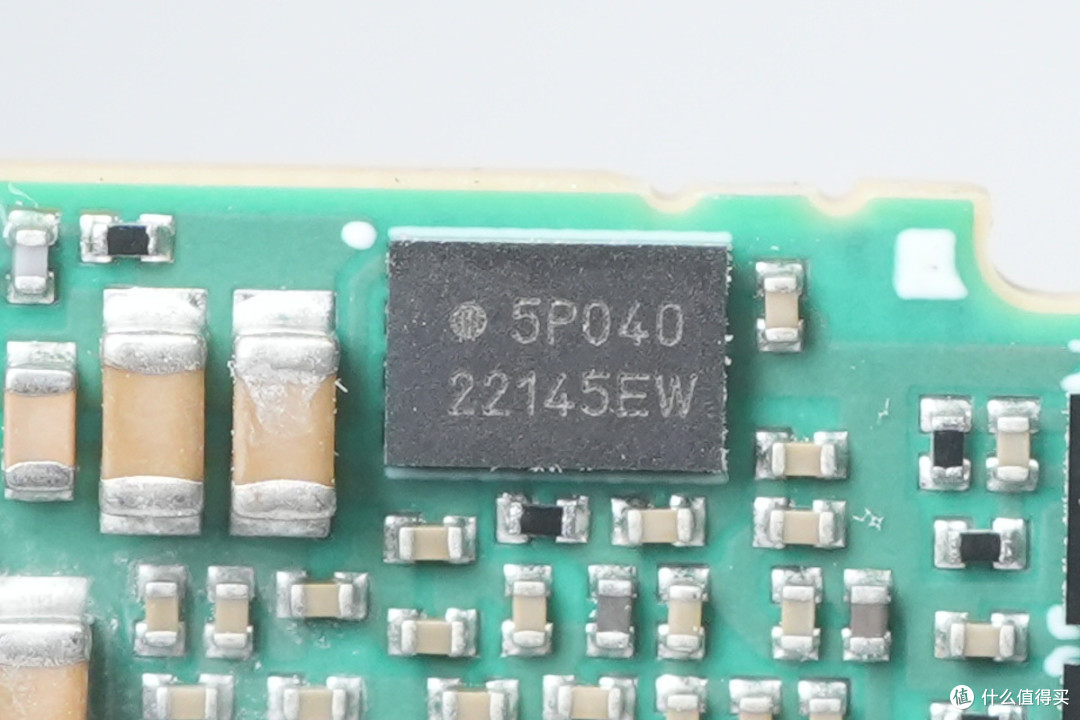

存储器特写，丝印5P040，采用UDFN8封装。

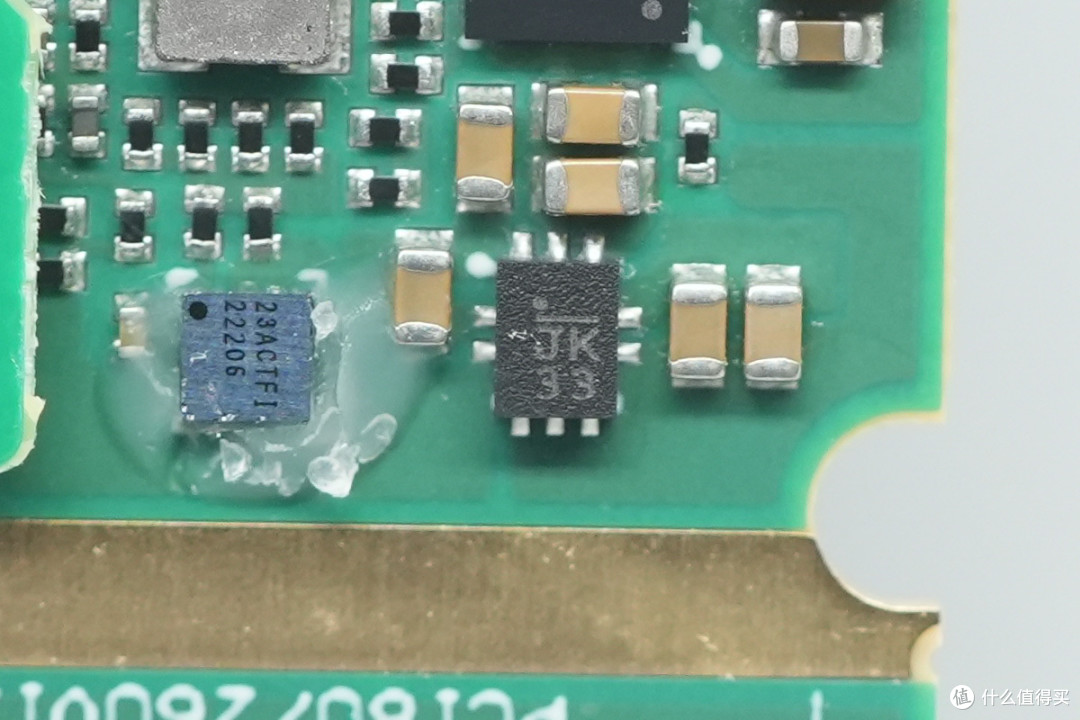

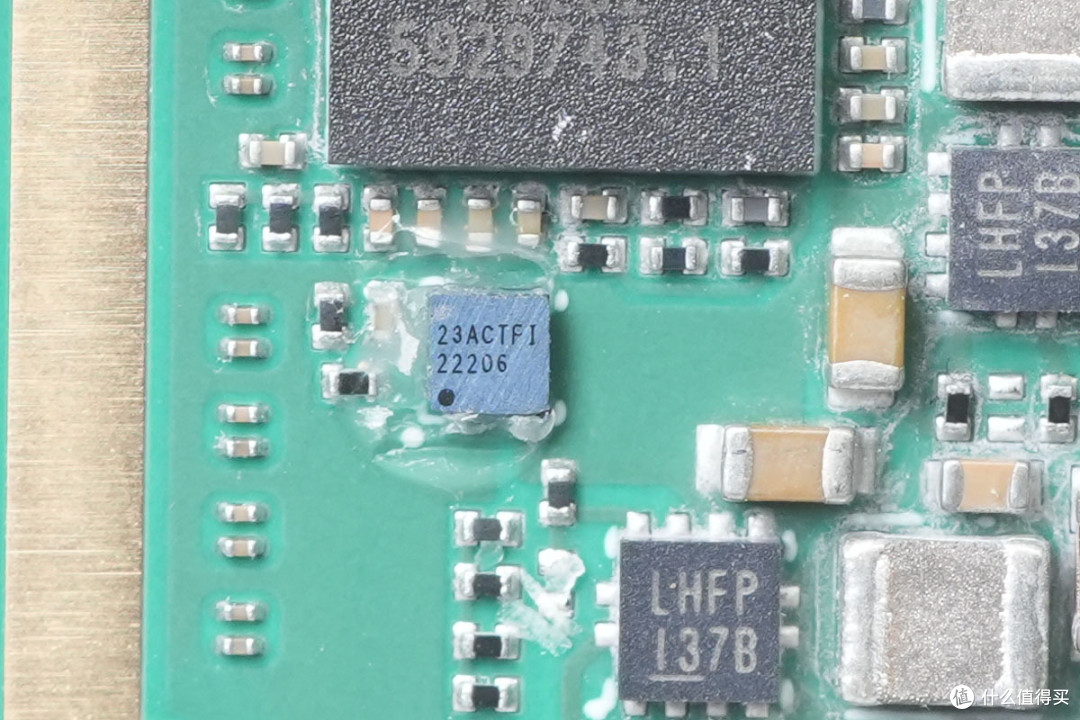

另一颗TI CSD22206W特写。

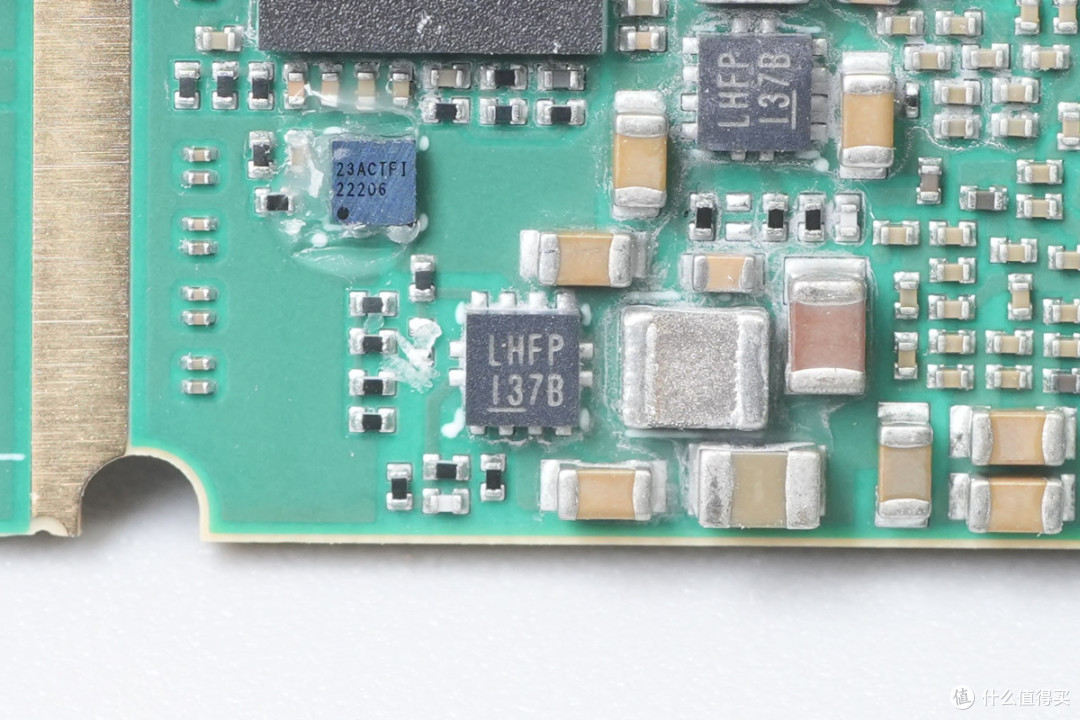

两颗同步降压转换器来自亚德诺，丝印LHFP，实际型号LTC3309A，Silent Switcher架构设计，支持2.25‑5.5V 输入，具备低EMI、快速瞬态响应、多重保护功能，LQFN-12-EP(2x2)封装。

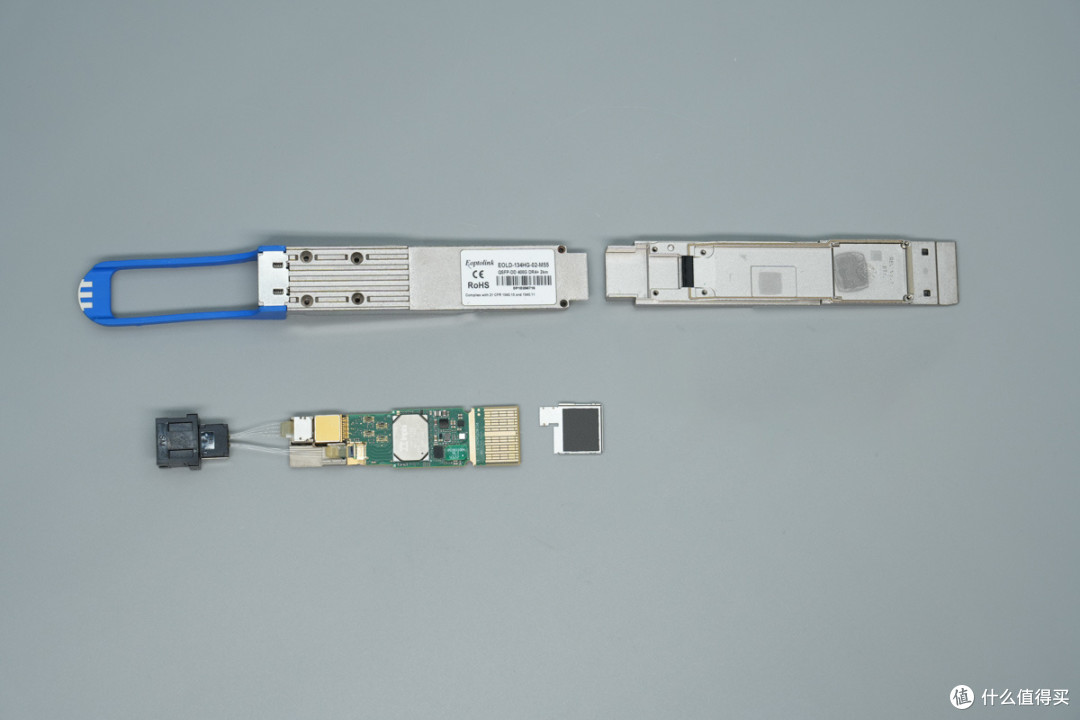

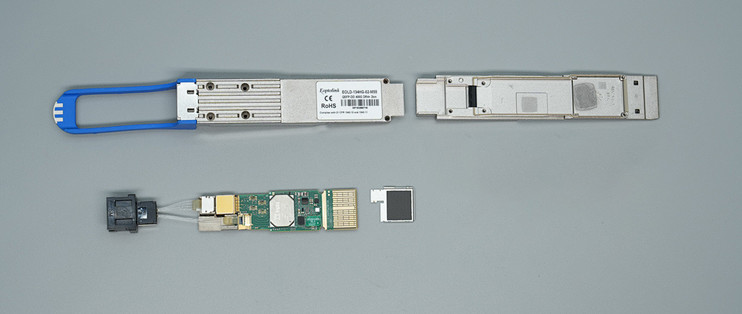

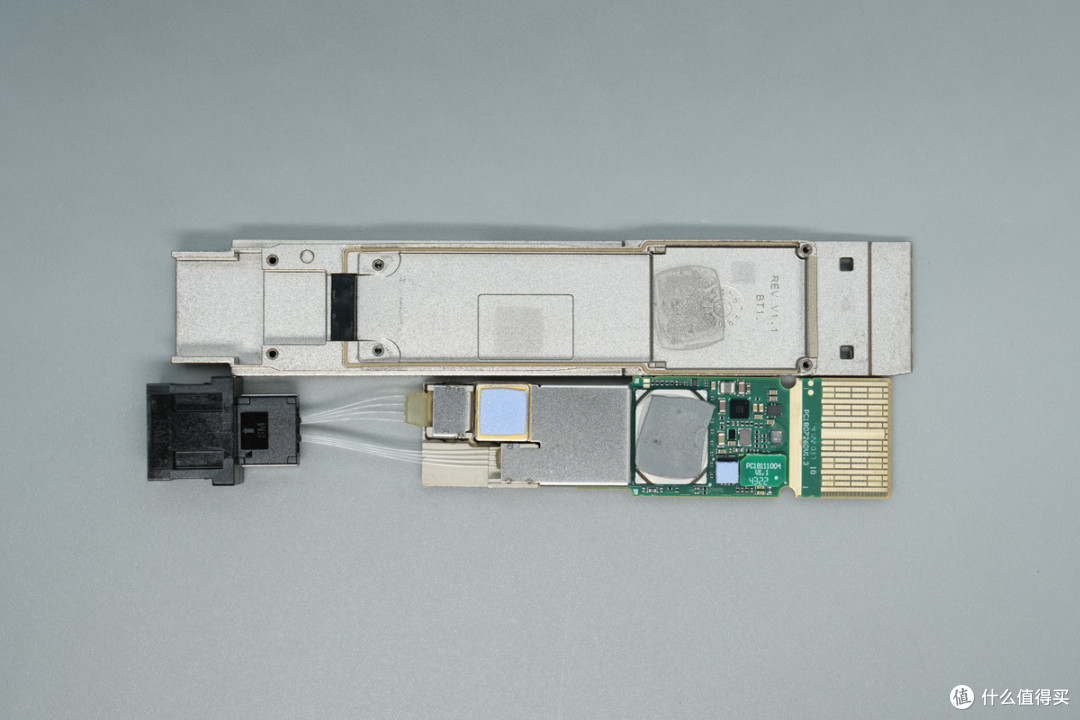

全部拆解一览，来张全家福。

服务器电源网拆解总结

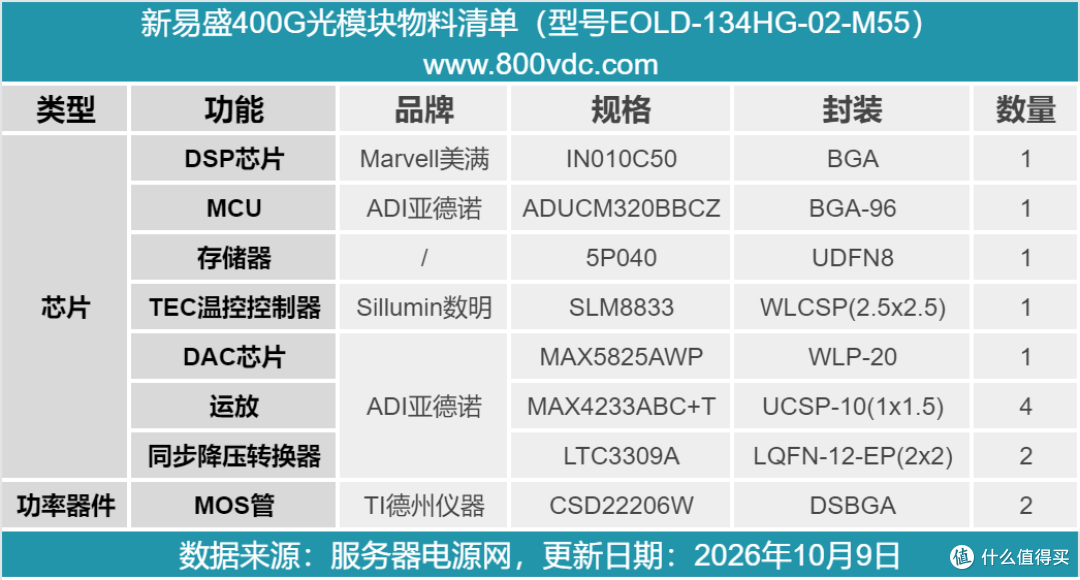

最后附上新易盛400G光模块的核心器件清单，方便大家查阅。

EOLD‑134HG‑02‑M55是新易盛的QSFP‑DD形态400G DR4+光模块，其TOSA基座镀金，集成4通道EML激光阵列与LA驱动裸 Die，压缩高速信号走线，降低寄生参数；接收端配置4颗独立TIA跨阻放大器，光纤焊接点位做打胶加固处理，提升振动工况下的稳定性。

另外产品采用Marvell IN010C50 DSP承担PAM4信号调制解调、KP4 FEC纠错与色散补偿；数明半导体SLM8833实现TEC数字PID闭环温控，稳定激光器工作波长；亚德诺ADUCM320作为主MCU完成MDIO管理、DDM状态监控。

电源链路配套LTC3309A同步降压转换器、MPS负载开关、TI MOS管、MAX5825多通道DAC以及MAX4233运算放大器，搭建完整供电与模拟调节链路。从拆解可以看出，产品完整落地了DR4+ 2km的设计诉求，光引擎、温控、信号处理、电源管理各模块边界清晰。
