Bifrost 80/880,取名“彩虹桥”的键盘,能否连接尘世和阿斯加德?此键盘参加ZF上海客制化展
团长回想最初自己对键盘的热情更多在配列本身,从最初GH60规格上minila和pad区的69配列,
进一步到独立分区的1800mini和980mini,仅在紧凑的框内用上更多新奇的按键就能让其兴奋许久.
回顾首个设计AXE60其实最初是无PCB的,而是支持绝大多数GH60 PCB来丰富玩法,
后来陷入了结构上的细节而放弃了这条路线一度让团长留有遗憾(相信想要方向键的60玩家也是).
这一次想挑战在最为稳定的80%上做有趣的配列玩法为核心的设计,当然结构上也同样会有创新.
最终诞生了这样一套超过112个轴孔的疯狂热插拔PCB...
为什么除了80也叫880?因为完整的配列状态只比980配列少一列,比980mini多了F区...
由于新作还处于不断打样完善调整的过程,故此次先只IC外观和配列
键盘简单的特点在此先简单罗列:

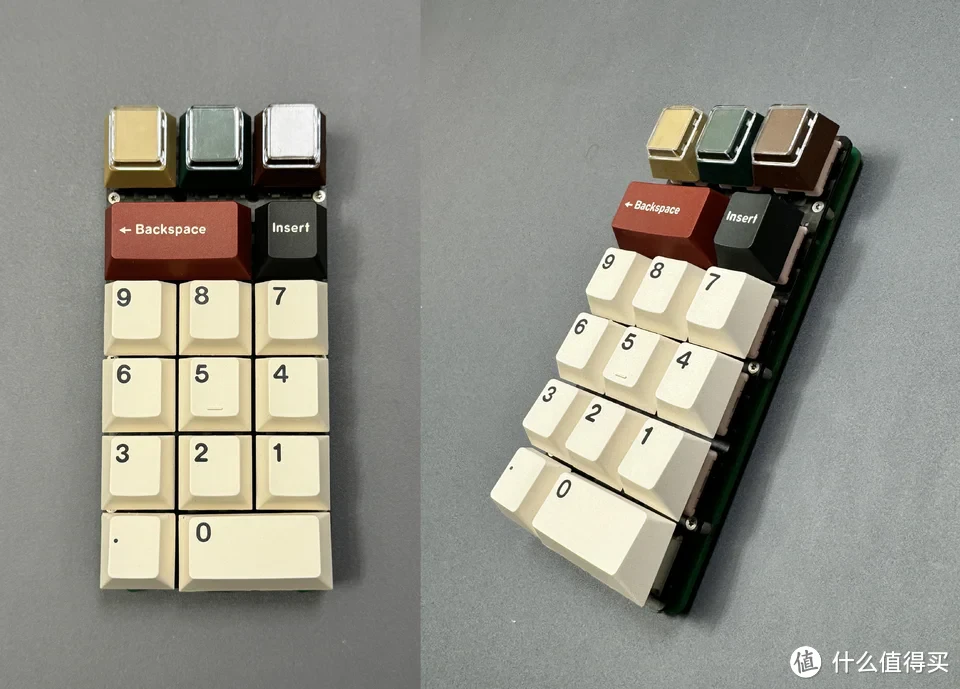

70%+10%支持mini数字区并可翻转
60%区域可变出独立方向键
丰富的大键可拆分(热插拔支持ISO)
4面等比例窄内外嵌套边框
上中下结构+外壳快拆设计
中框4面拆分支持丰富颜色和材质搭配
双电池仓+3模PCB选项
弹性磁吸PCB连接方式(不影响内胆弹性)
铍铜Leaf Mount+Mid Mount双模式支撑
后续提供磁轴PCB选项
重心前移的底面和配重
IC内容开始前先简单列出目录方便各位检索:
1尺寸与配列图
2配列详图渲染
3外观渲染渲染
4实物样品照片

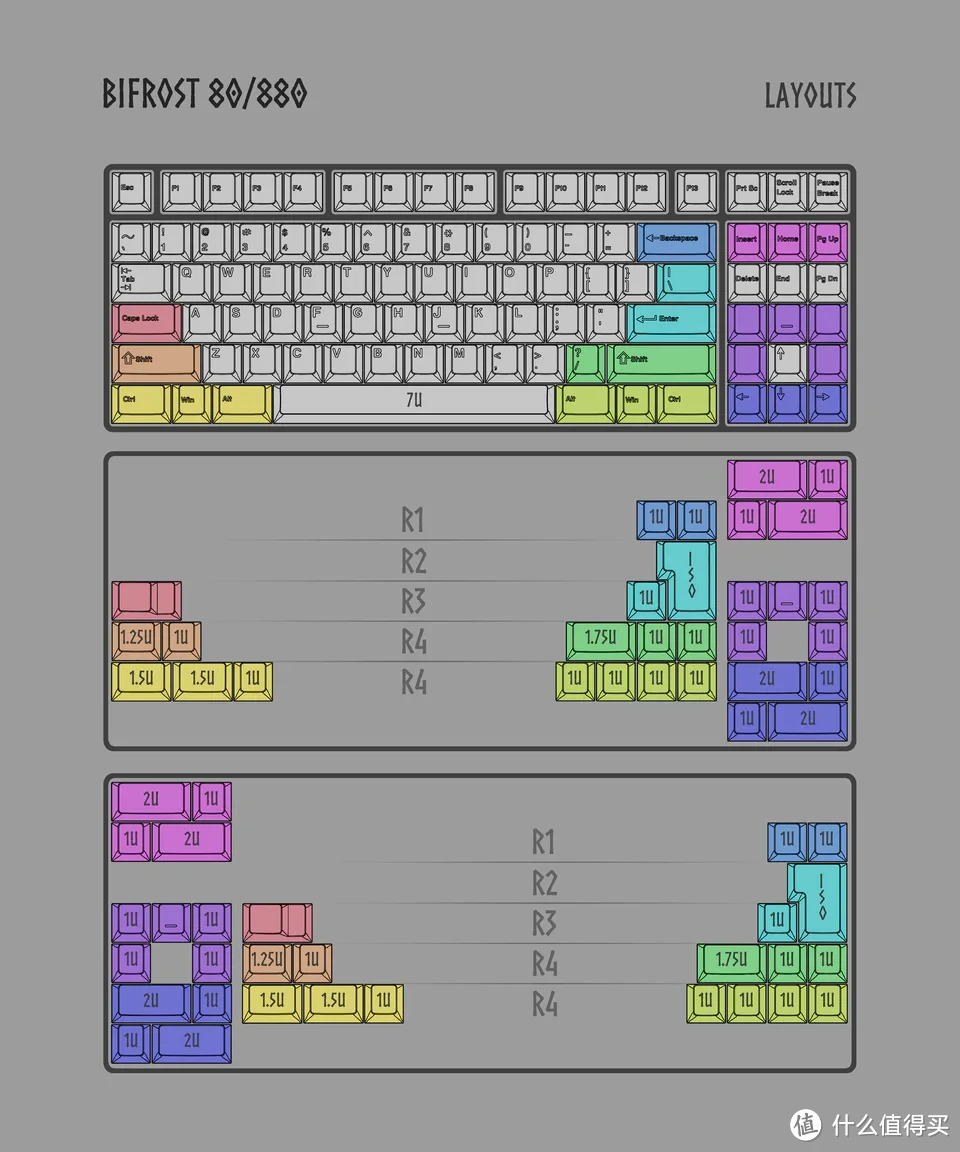

尺寸与配列图:
回想还是2年多前,制作T70翻转渲染动画时和它的设计师 @oy2r 就交流过也想推出一款配列可翻转设计,T70的旋转上盖和中框的方式很精妙,但我还想尝试更不一样的翻转方式,来让有F区的80%配列也可以实现,并在此基础上还要能够支持数字pad和板簧leaf结构,并支持快拆与4面窄边.

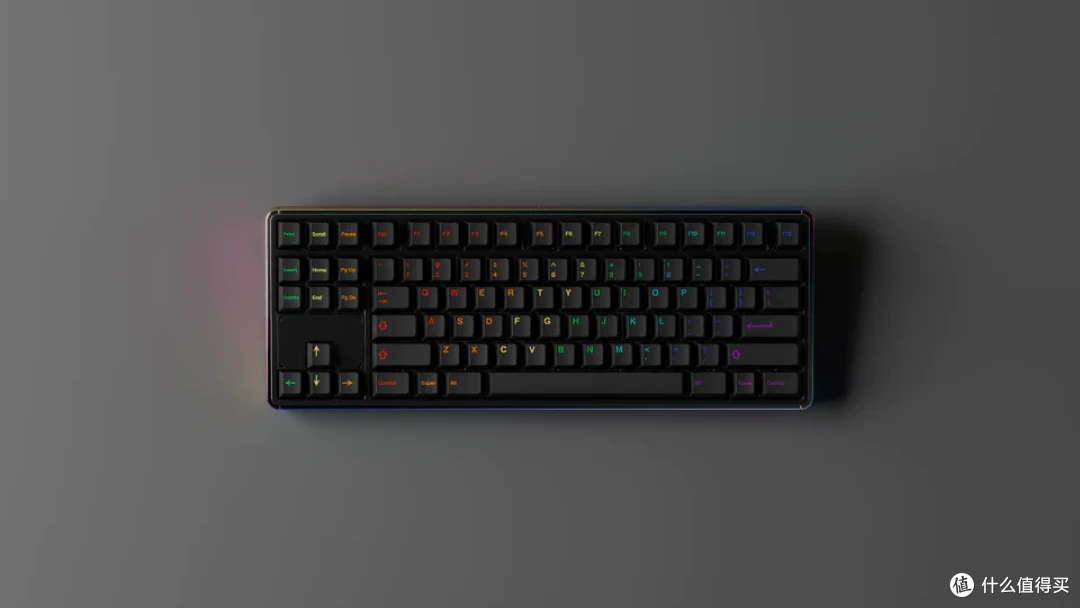

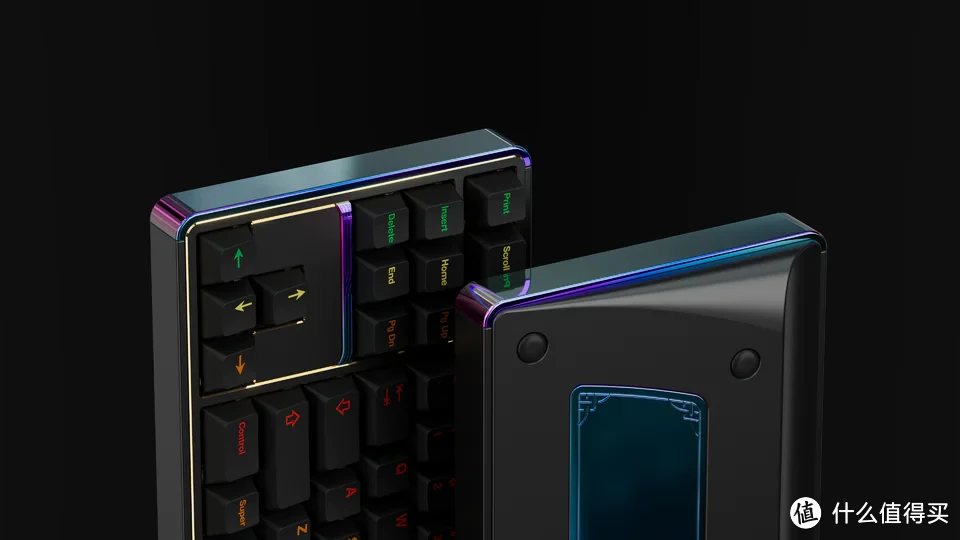

配列详图渲染:

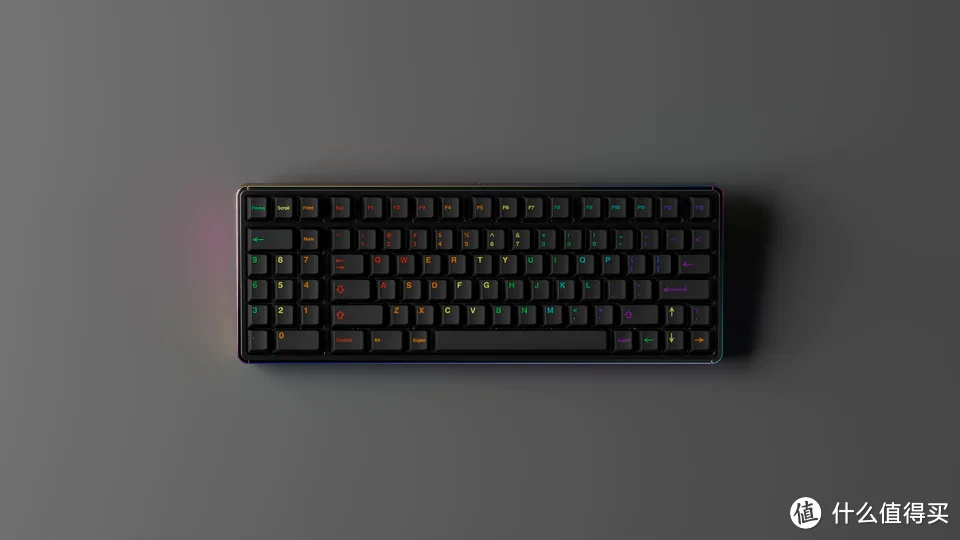

这里会以黑白两种配色(中框分别为镜面镀金和幻彩)(不代表最终配色),来将支持的配列变化展示出来

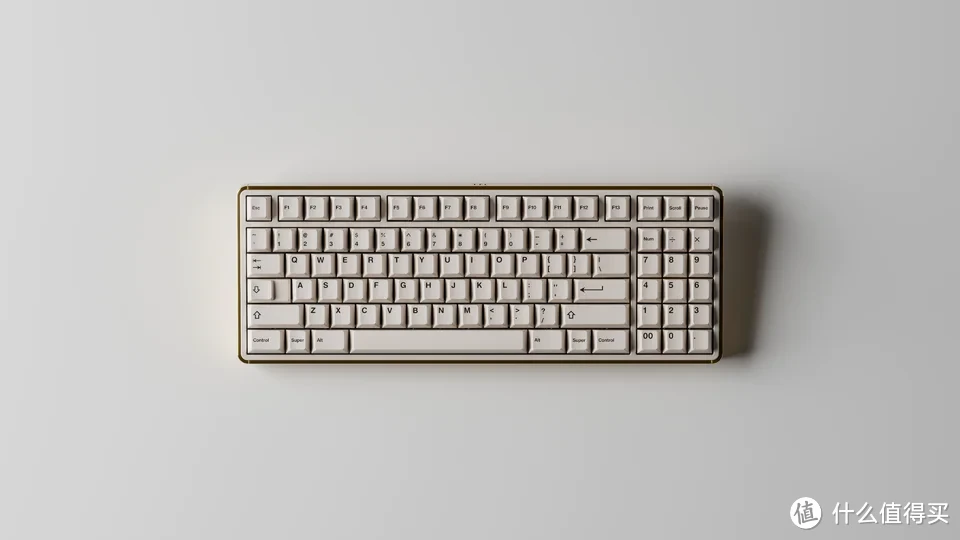

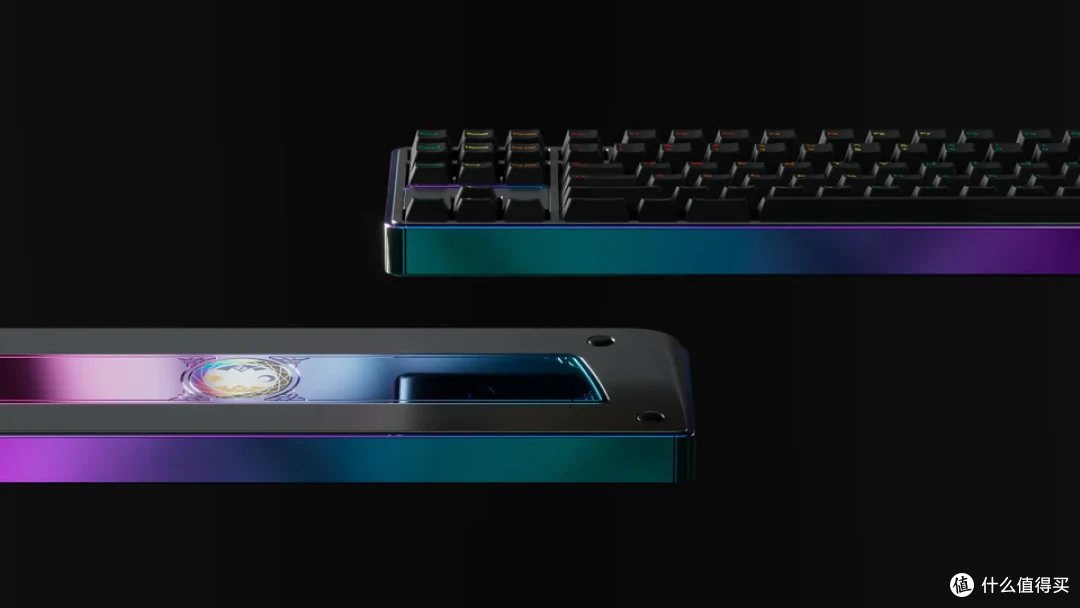

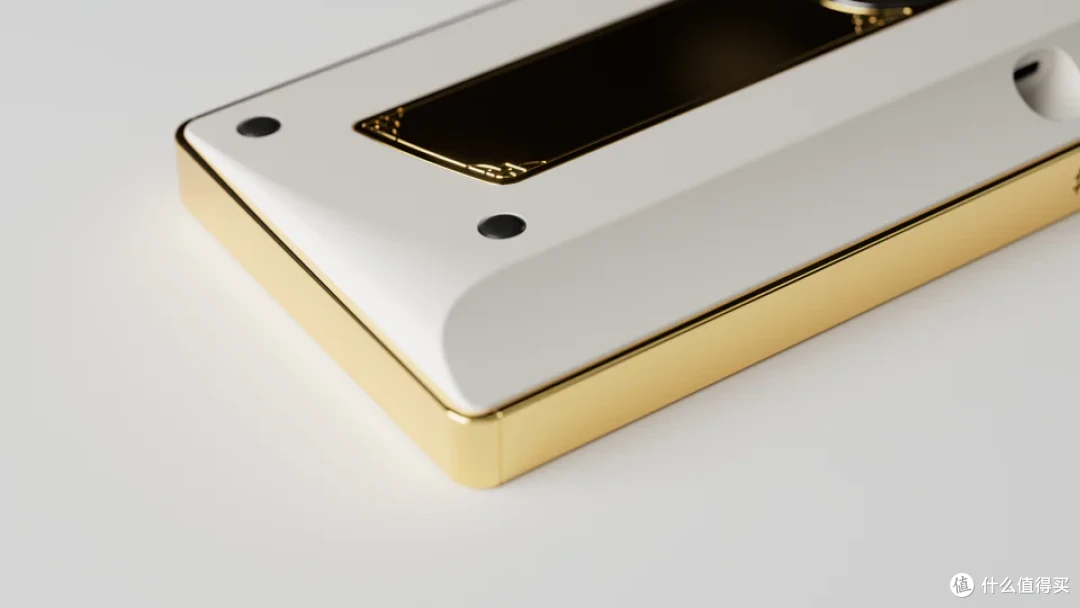

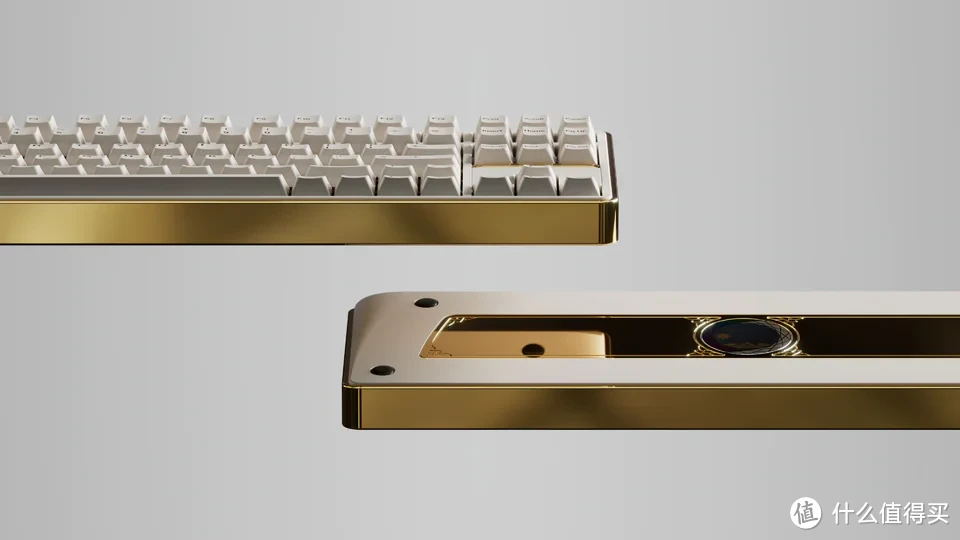

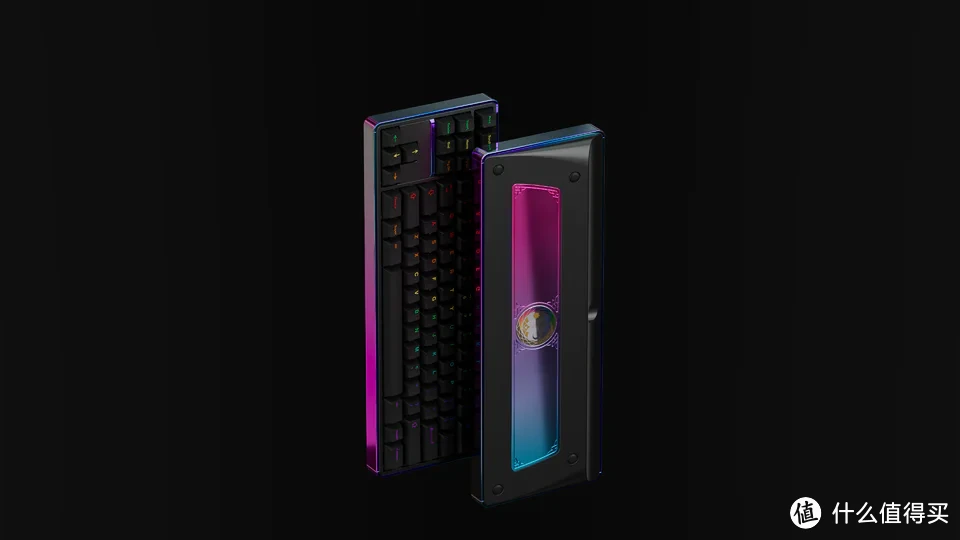

外观渲染渲染:
Bifrost在北欧神话中即彩虹桥之意,是世界树之上9界中的尘世-米徳嘉德Midgard和神国-阿斯嘉德之间由彩虹or极光化做的通道,这次不再像AXE60以具象主题作为设计,希望让外观少一些硬核多一些接纳度.
正面方向区上方的PVD小条图案意为两界之间被梦幻的桥梁所连接.

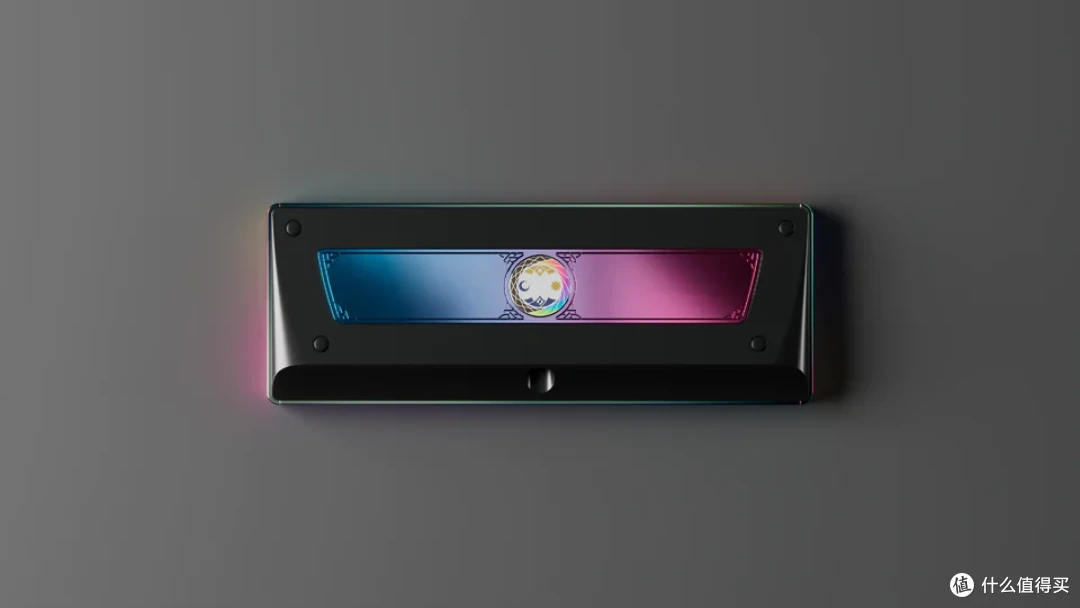

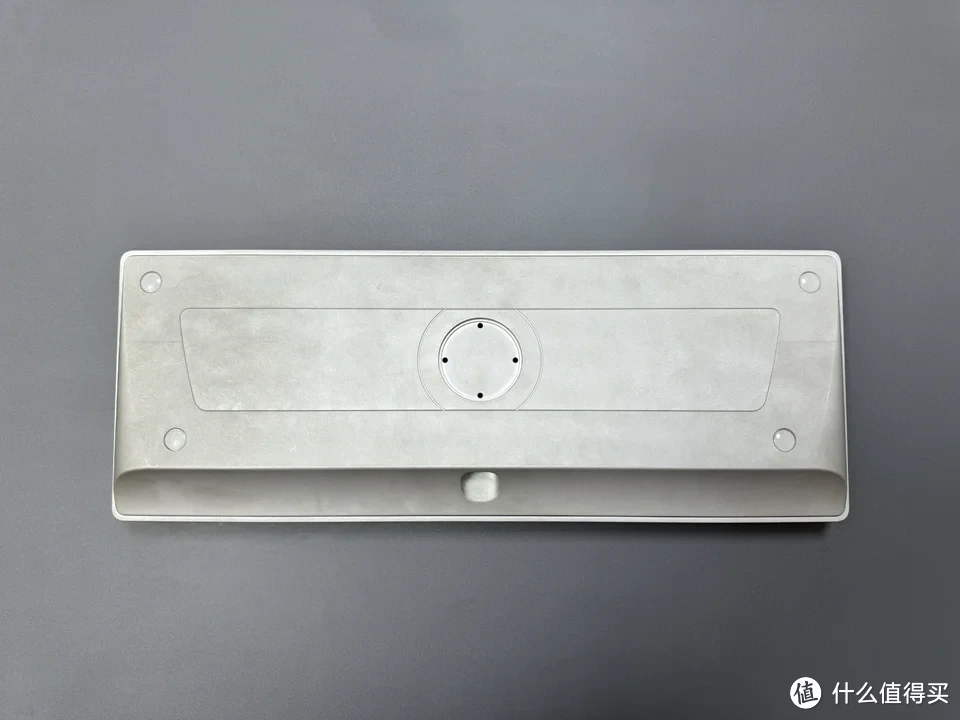

背面圆形LOGO,左侧代表交错缠绕的世界树Yggdrasill伊格特拉希尔,X 即阿斯嘉德的符文,「」即米徳嘉德的符文,右边幻彩多重镭雕的螺旋即代表Bifrost彩虹桥,多彩的变换也和键盘配列的变化设计相契合。
还会带来很丰富的配置选配和配色可选:(如上框二色工艺和中框工艺混搭)

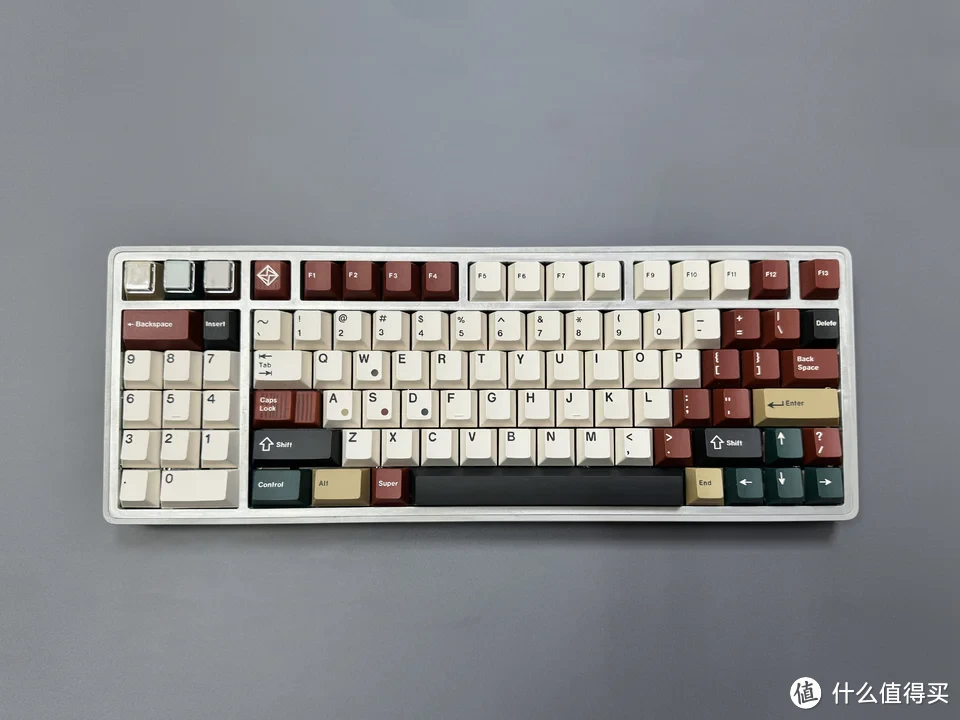

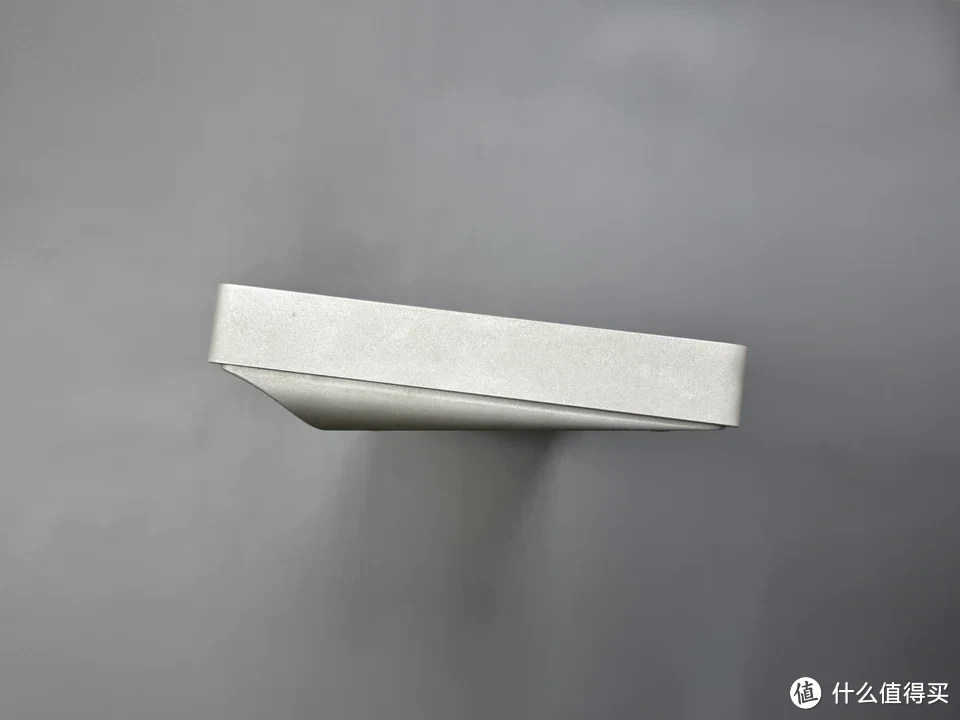

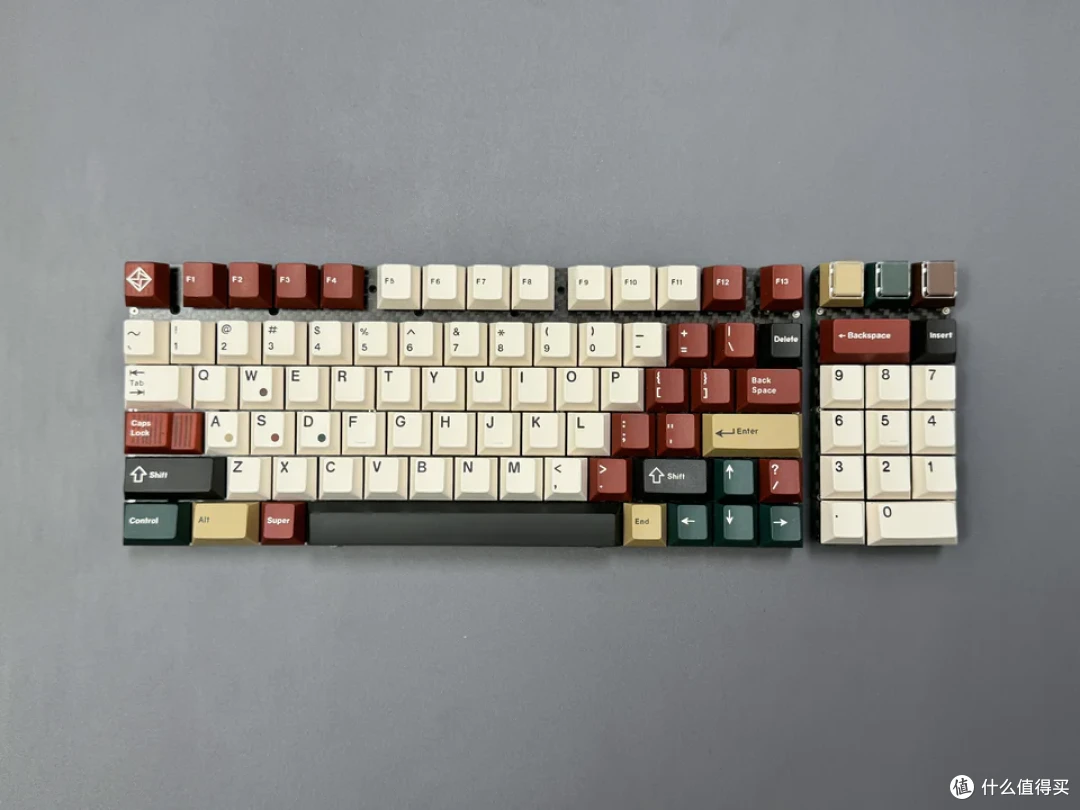

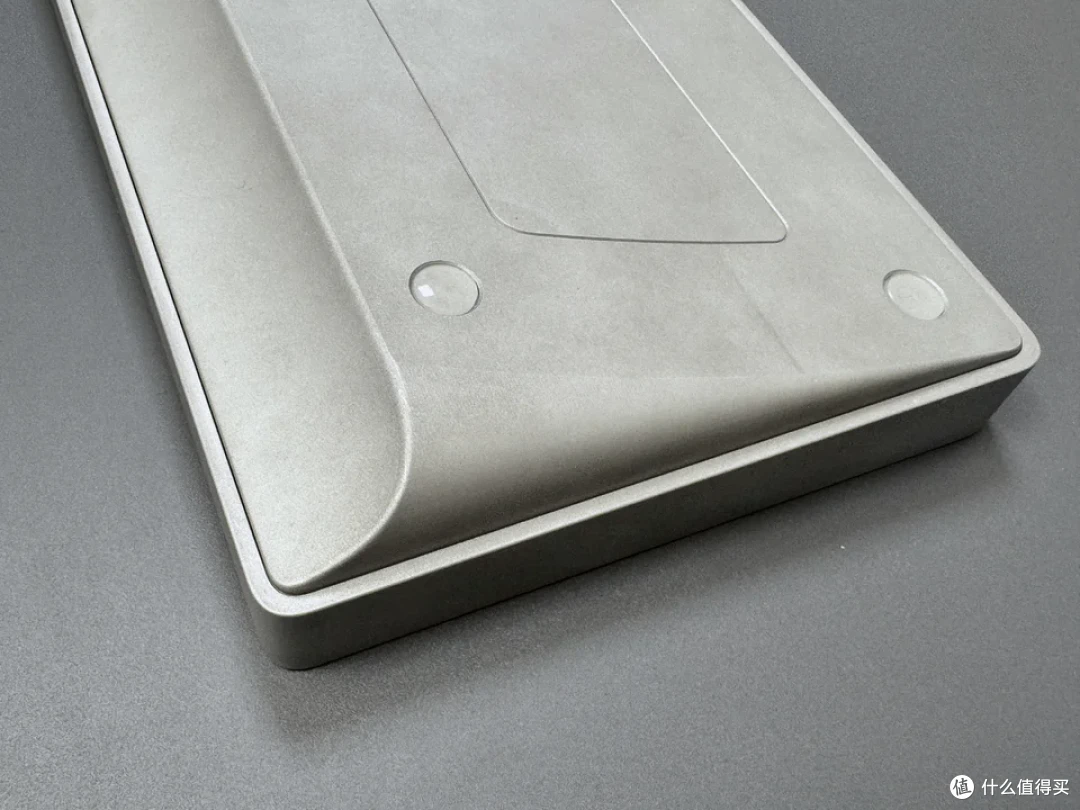

实物样品照片:

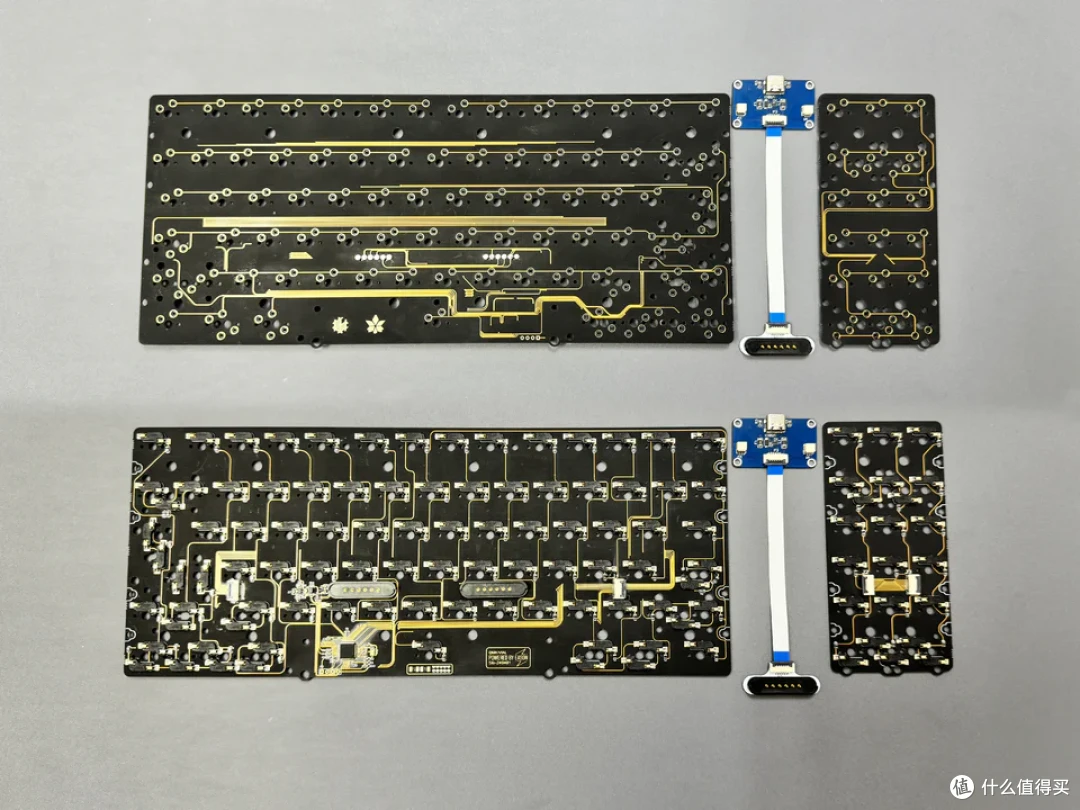

目前PCB光打样就耗时大半年推进了至少3轮了,外壳只展示最初的工程样,还有很多新图纸改动没有落实,目前正在第二轮工程打样中,紧接着也会进行最终工艺打样了.
因为结构的特殊性,导致磁吸插座位置不能设置在F区下方,为此光是寻找尺寸合适的插座就试了3个版本了
因为项目还只是刚刚IC,随着打样还会有很多调整,感兴趣的玩家可参加后续各种讨论和投票(如配置选项和颜色搭配)
