拆解报告：街电x搜电5000mAh共享充电宝

前言

充电头网淘到了一款街电x搜电5000mAh共享充电宝，充电宝宝采用黑色外壳，底部设有充电触点，顶部设有指示灯和电源开关。充电宝为自带线设计，自带Micro USB、USB-C以及Lightning线，能够满足市面上主流手机充电需求。

这款共享充电宝内置5000mAh电池，支持5V2A充电输入和放电输出。在充电宝底部设有充电触点，连接到机柜充电。下面就带来这款共享充电宝的拆解，一起来看看内部的设计和做工。

街电x搜电5000mAh共享充电宝外观

街电x搜电5000mAh共享充电宝采用PC防火材质黑色外壳，机身表面磨砂，两侧过渡圆润，底部两端角弧度收缩。

机身正面印有街电和搜电合并后的联合品牌标识，下方印有三角形指向提示标识。

这款共享充电宝自带Micro USB、USB-C以及Lightning线，安卓新机机型以及苹果机型用户都可以使用。

机身背面还设有理线槽，方便收纳。

背面外壳参数特写

锂电芯容量：5000mAh

额定容量：3000mAh

聚合物锂离子电池额定能量：18.5Wh

转换效率：≥70%

输入：5V2A

输出：5V2A MAX（Micro+Type-C+Lightning）

制造商：深圳竹芒科技有限公司

移动电源通过了CE、FCC认证。

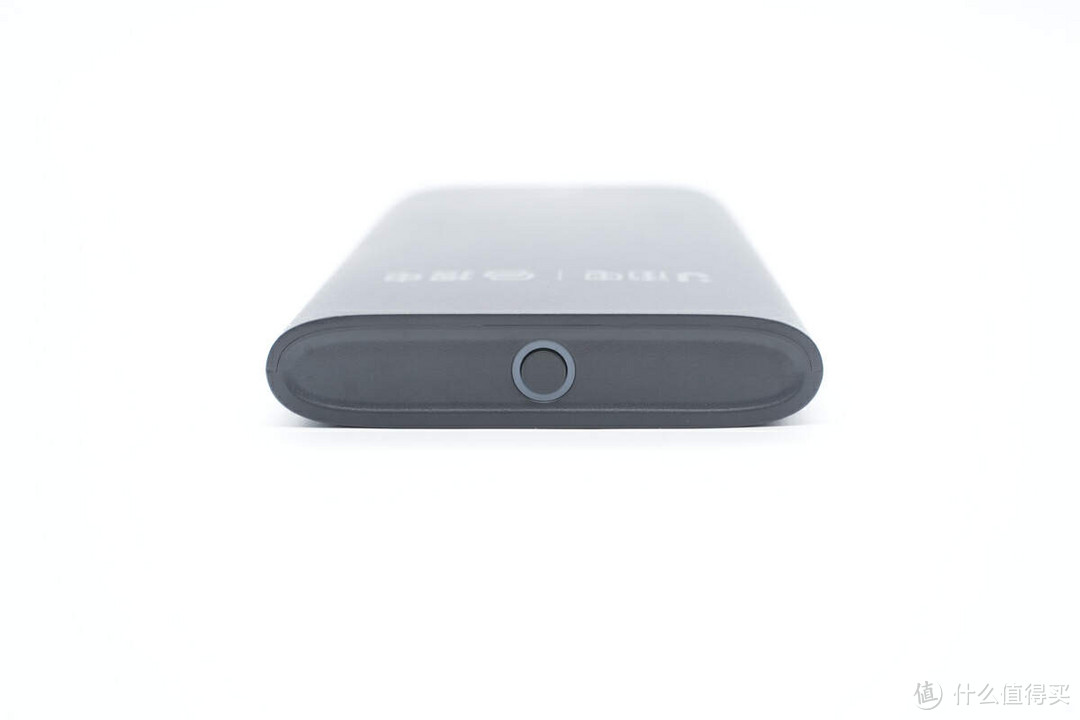

机身顶部配置电源键以及指示灯环。

两侧设有防盗锁扣槽。

底部两侧设有充电触点。

实测这款共享充电宝机身长度为134.85mm。

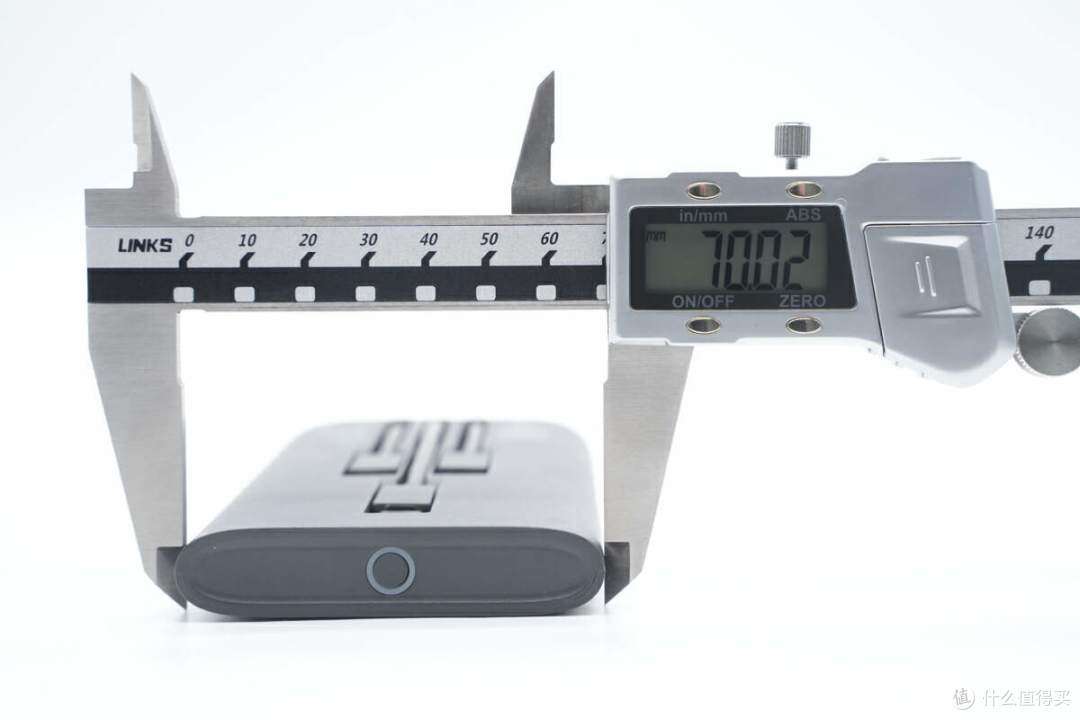

宽度为70.02mm。

厚度为15.31mm。

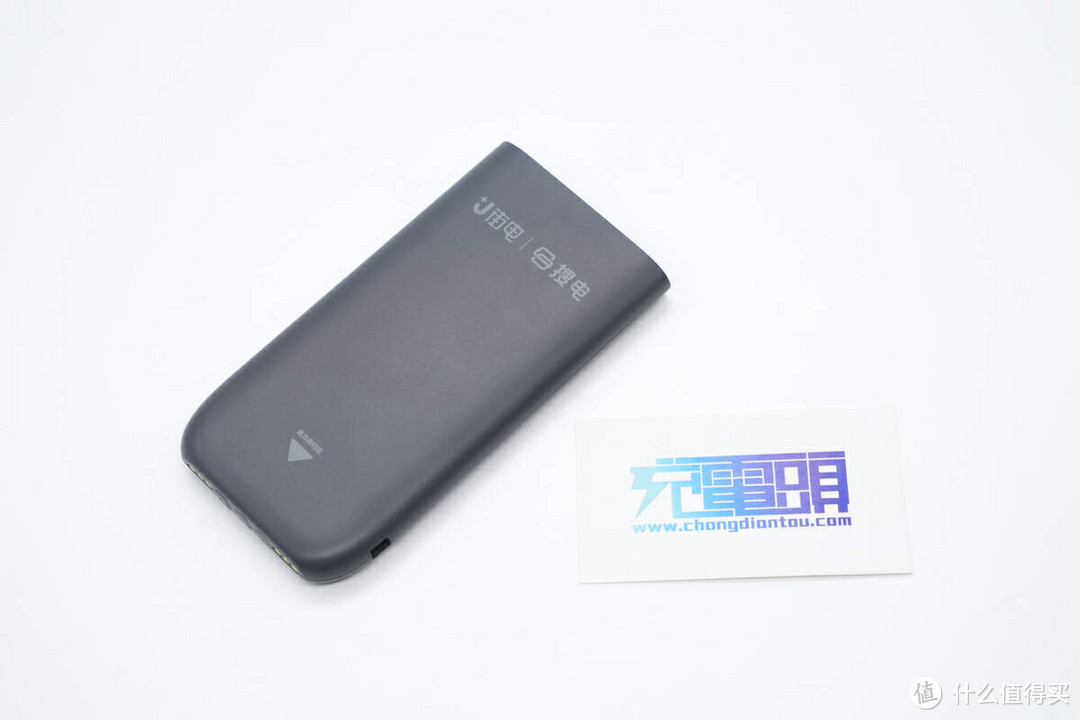

充电宝拿在手上的大小直观感受。

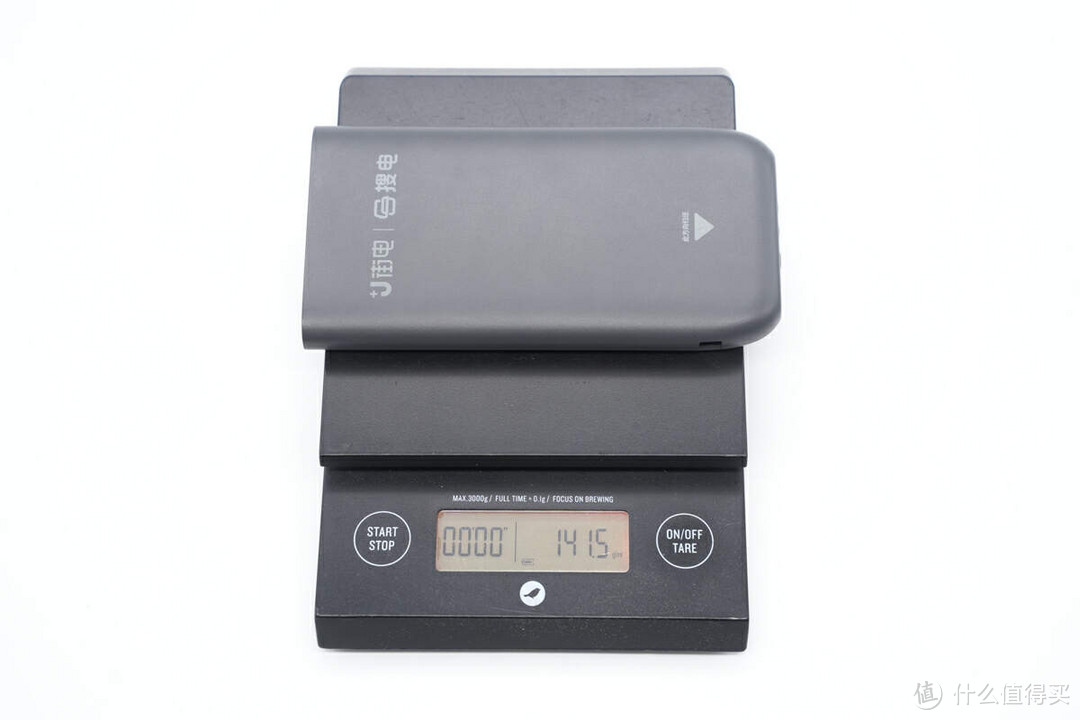

另外测得其重量约为142g。

最后使用ChargerLAB POWER-Z MF001测得Lightning端子非原装。

街电x搜电5000mAh共享充电宝拆解

看完了这款共享充电宝的外观展示，下面就进行拆解，一起来看看内部的设计和做工。

在充电宝自带的数据线下方隐藏有外壳的固定螺丝。

拧开固定螺丝拆开外壳，壳体通过螺丝和卡扣固定。

在移动电源底部设有PCBA模块，通过螺丝固定。顶部电源开关和指示灯通过排线连接。

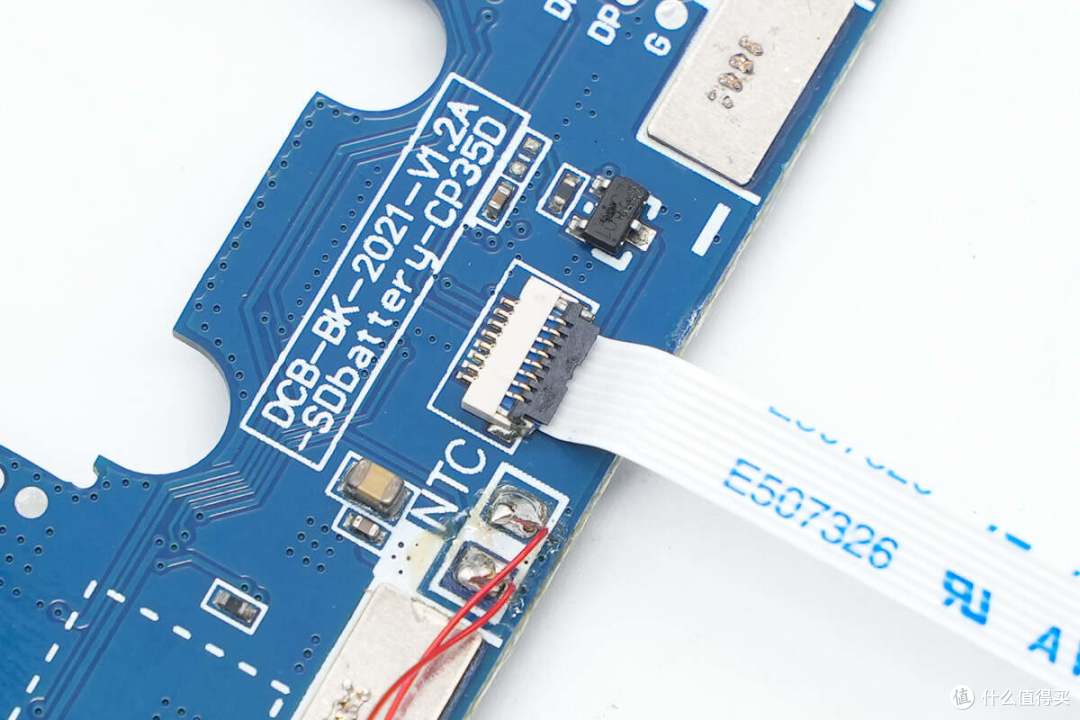

在PCBA模块上还焊接检测电池温度的热敏电阻。

排线连接器通过胶带粘贴固定。

电池通过点焊连接。

PCBA模块通过螺丝固定在壳体上。

拧开固定螺丝，取出PCBA模块，并取下胶水固定的电池。

自带充电线通过导线焊接连接。

自带的充电线通过壳体开口固定。

电池包裹塑料封皮保护。

剪断连接导线，分离PCBA模块与壳体的连接。

机身顶部的按键和指示灯透光结构特写。

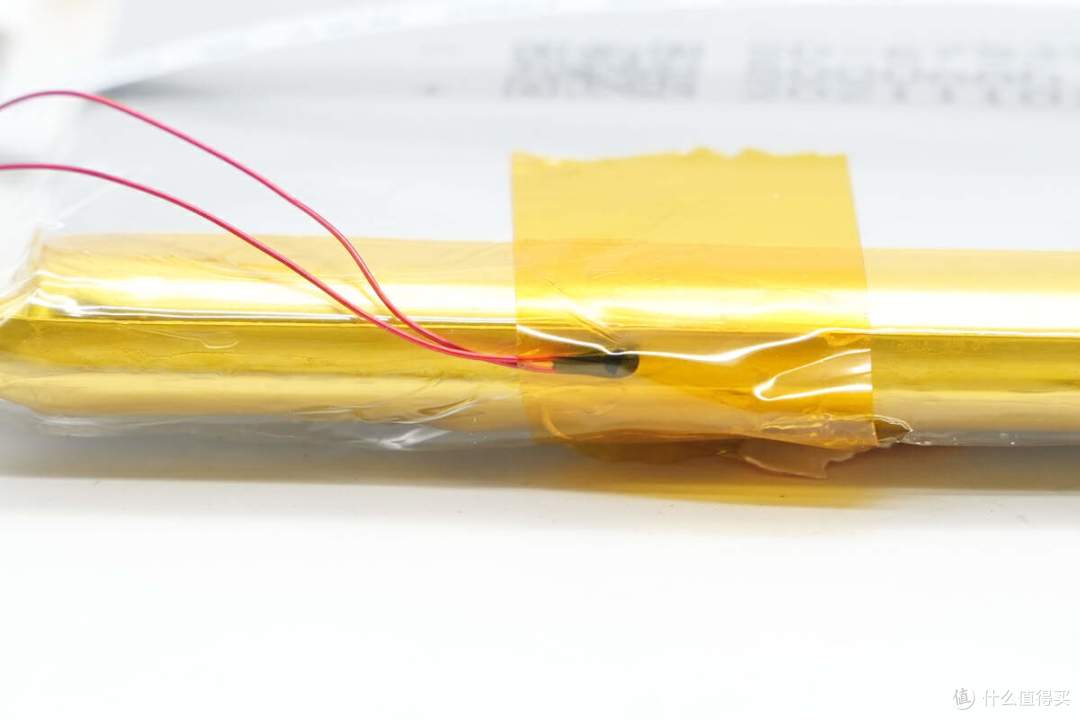

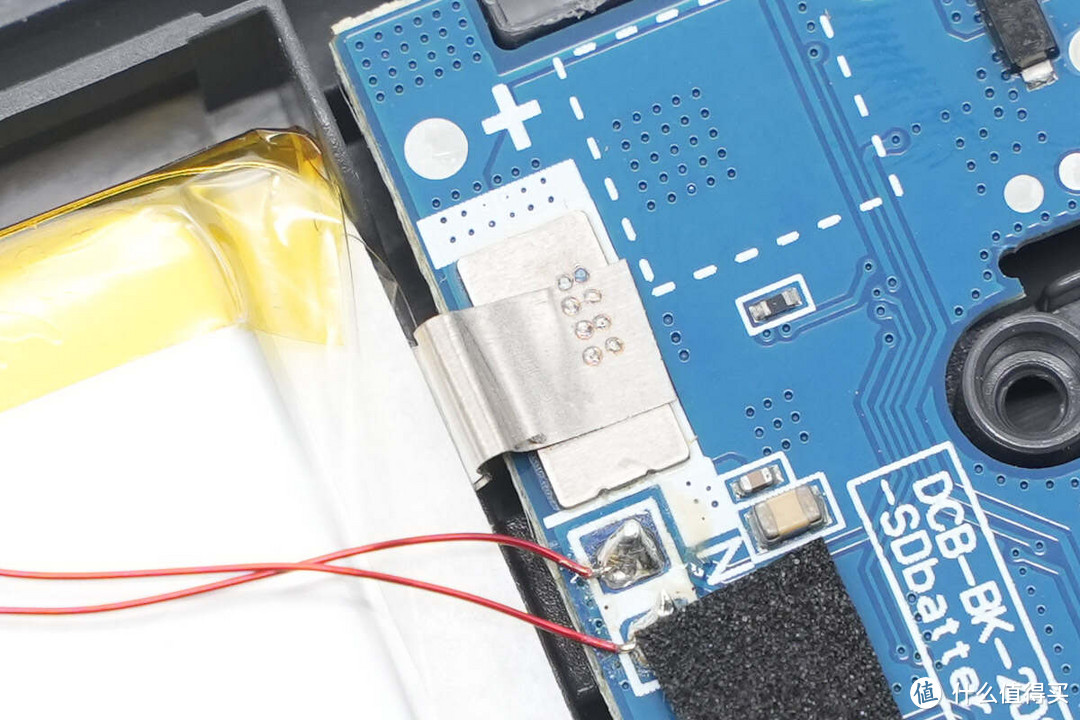

检测温度的热敏电阻通过胶带固定。

断开电池和PCBA模块的连接，继续进行拆解。

电池型号为SD-675397PA-222，厚度为6.7mm，宽度为53mm，长度为97mm，电池额定电压为3.7V，额定容量为5000mAh，额定能量为18.5Wh。

指示灯小板通过排线座和排线连接。

排线和指示灯小板一览。

指示灯小板中间焊接按钮开关和五颗RGB LED指示灯。

背面焊接排线插座和LED控制芯片。

贴片微动按键和RGB LED特写。

LED驱动芯片来自集创北方，型号ICND2038S，支持16路恒流驱动输出。

PCBA模块左下角设有电池保护芯片，在右侧设有主控芯片和合金电感。

背面设有NTC热敏电阻，主控MCU和稳压芯片。

移动电源主控芯片来自智融，型号SW6008，是一款高集成度的Type-C移动电源多合一芯片，支持USB-A+Micro USB+USB-C和Lightning或两个USB-A+Micro USB+USB-C的接口组合。芯片内部集成3A高效开关充电，3.1A高效同步升压输出。

SW6008内部还集成了电量计量功能，188数码管或LED电量显示和对应的接口控制管理逻辑，只需要少量的外围元件，即可实现完整的高性能移动电源解决方案。

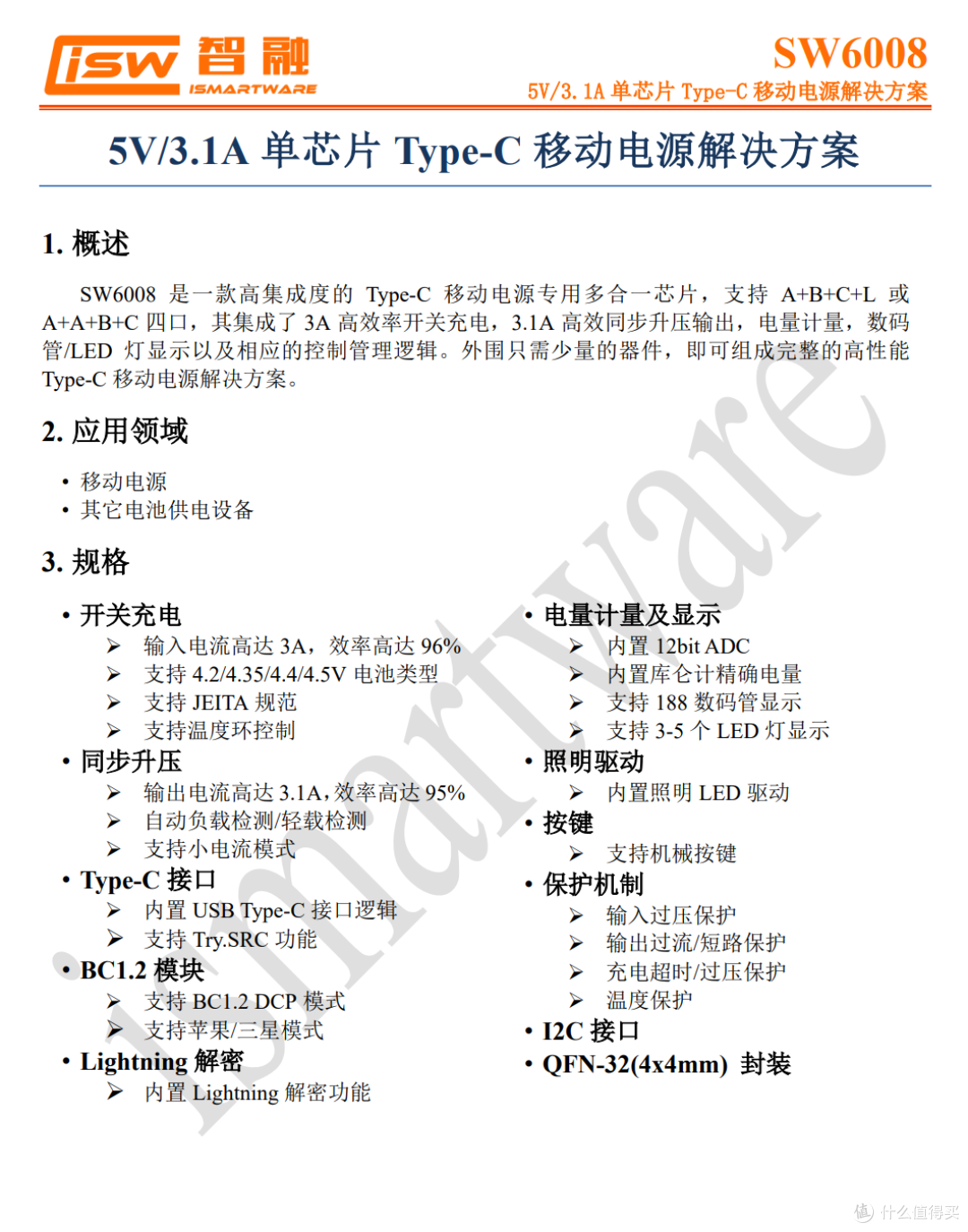

智融 SW6008 资料信息。

1.5μH合金电感搭配智融SW6008进行电压转换。

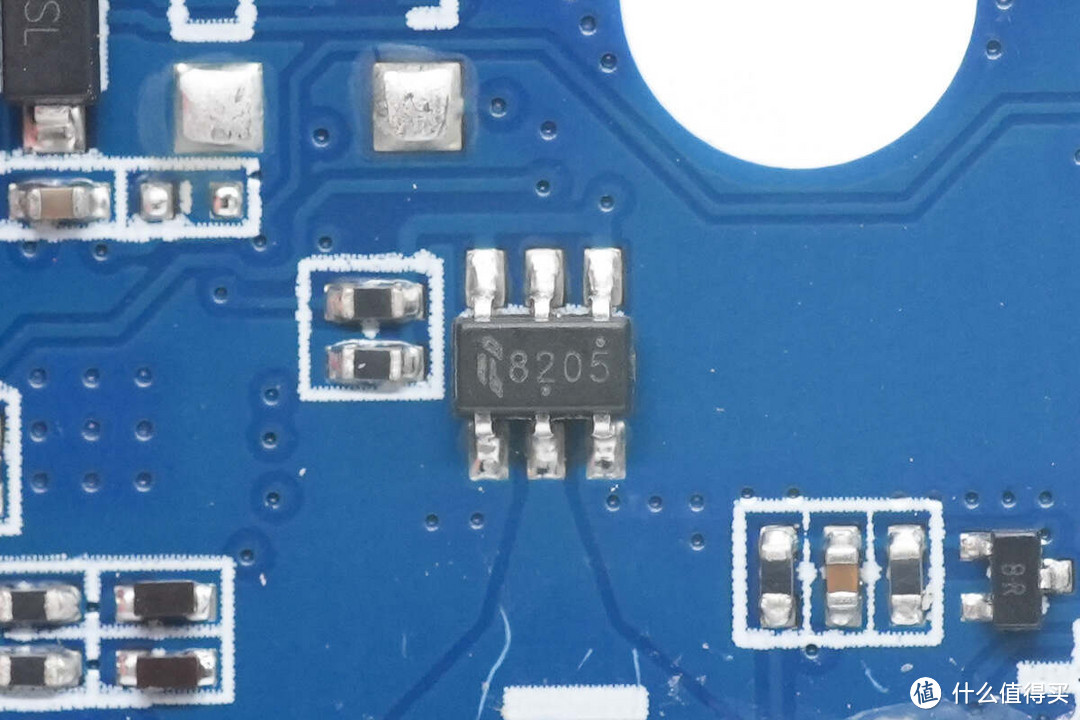

丝印8205的MOS管用于输出VBUS控制。

电池保护芯片来自赛芯微，型号XB4908，芯片内部集成保护管，用于电池的过充，过放和过流保护。

移动电源内部的主控MCU丝印CC2538。

为主控MCU供电的稳压芯片丝印CHUF。

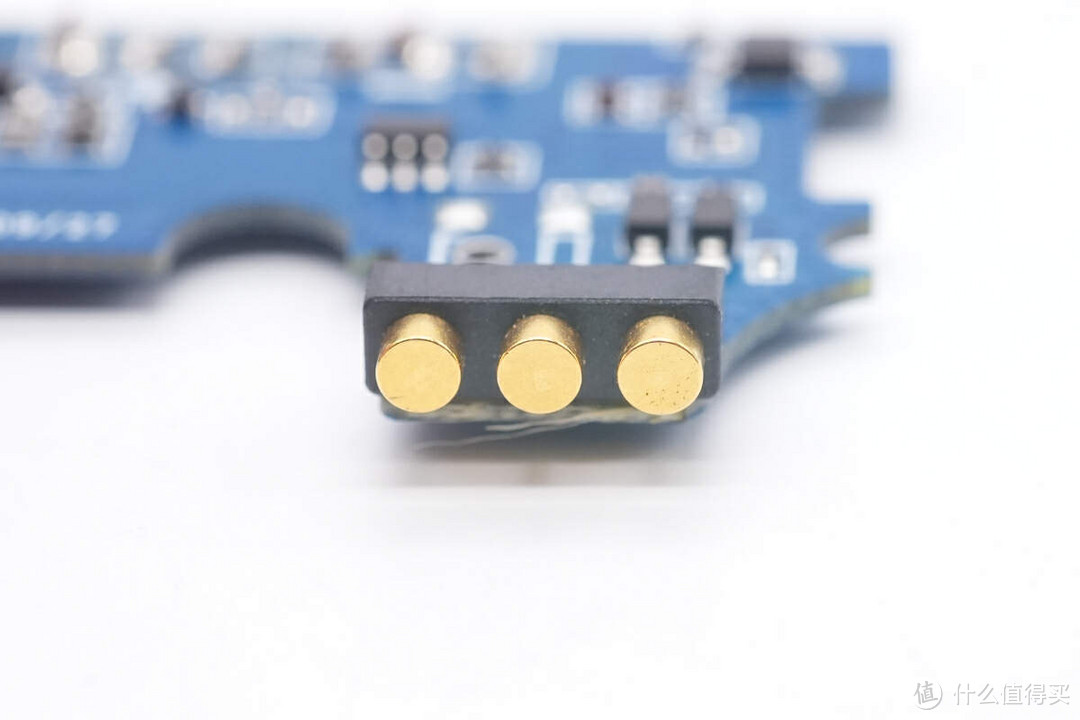

移动电源底部的三颗充电触点特写。

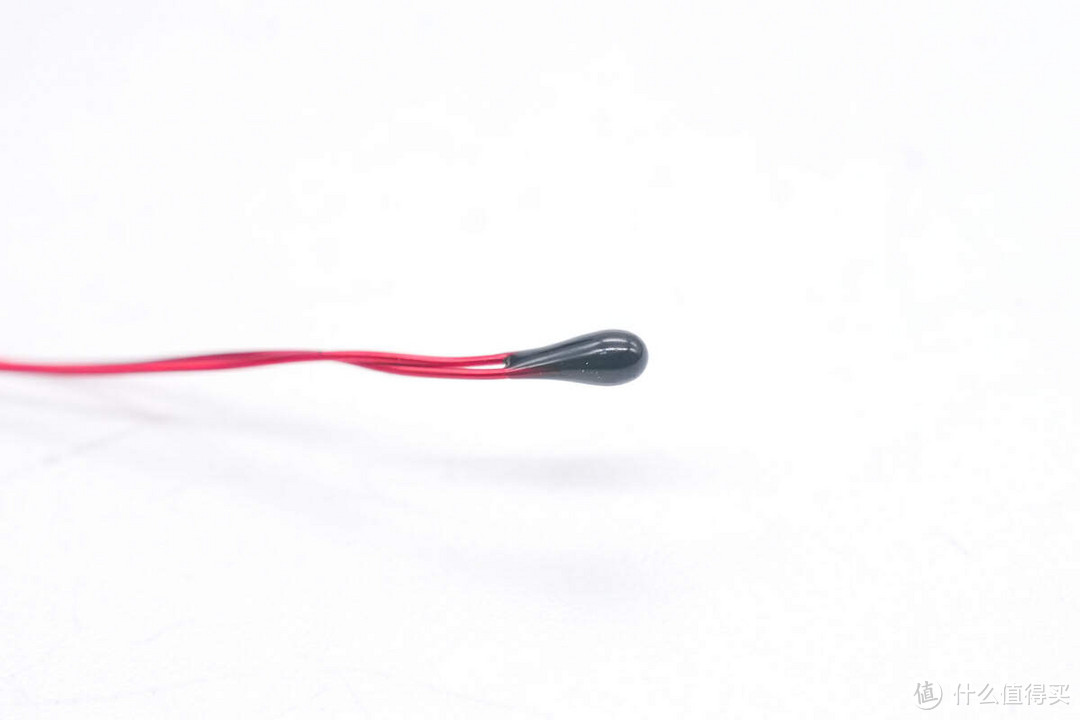

检测电池温度的热敏电阻特写。

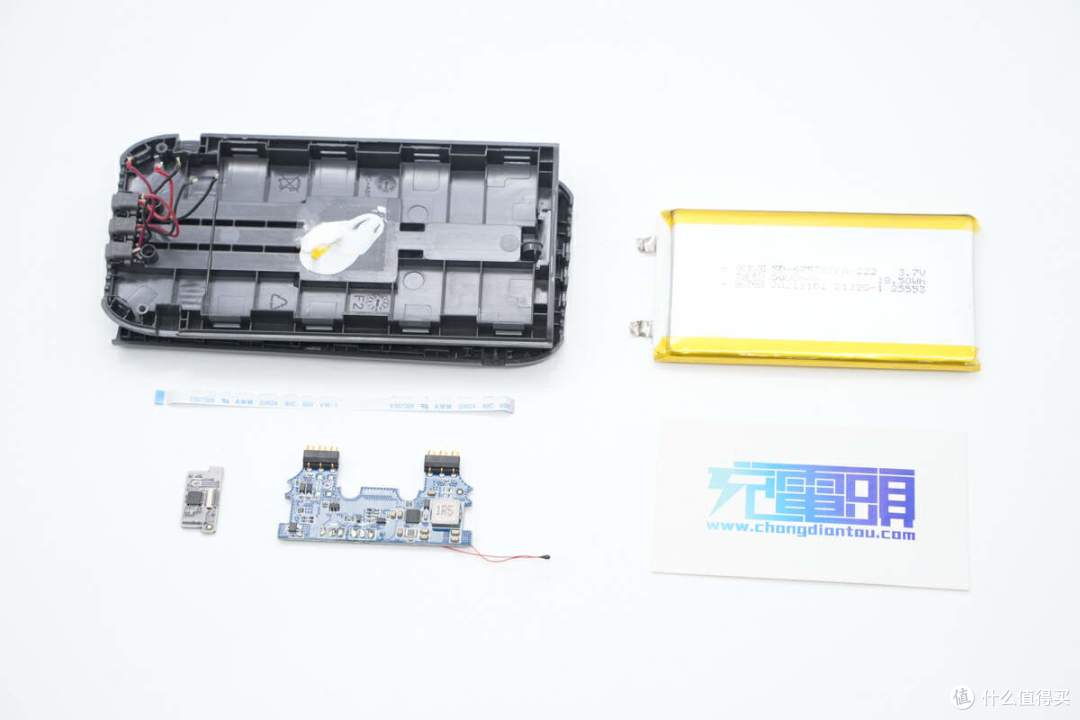

全部拆解一览，来张全家福。

充电头网拆解总结

街电x搜电5000mAh共享充电宝采用黑色外壳，机身顶部设有指示灯和电源按键，用于电量指示和激活输出，底部设有充电触点。充电宝支持5V2A输出，自带Micro USB、USB-C以及Lightning线，满足市面上主流手机充电需求。

充电头网通过拆解了解到，街电x搜电5000mAh共享充电宝壳体通过卡扣和螺丝固定，内置单片5000mAh锂电池，通过胶水粘贴固定。移动电源采用智融科技SW6008芯片用于充放电管理，并使用赛芯微XB4908芯片进行电池保护，内部做工可靠，用料扎实。
