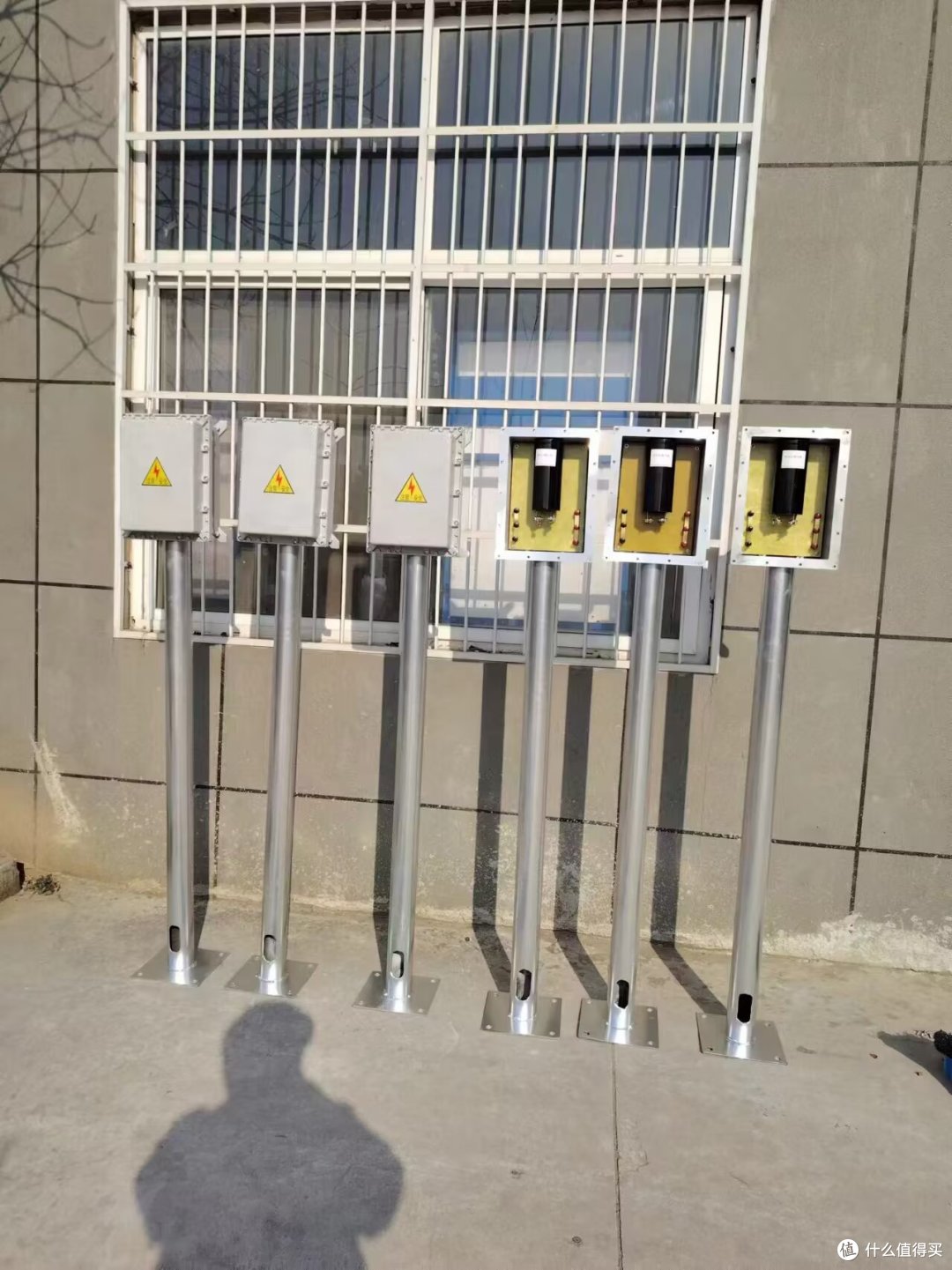

电气化铁路管道穿越排流核心设备-智能固态去耦合器

智能固态去耦合器是电气化铁路管道穿越排流施工的核心设备，其通过“阻直通交”原理、动态排流能力、防雷击与过压保护功能，有效解决了电磁干扰、杂散电流腐蚀和雷击过压问题，保障了管道与铁路系统的安全运行。以下是对该设备的详细解析：

一、核心功能

1.“阻直通交”原理：

1.在直流电压范围（-2V至+2V）内，智能固态去耦合器呈现高阻抗（≥1MΩ），阻止阴极保护直流电流流失至接地系统。

2.对交流杂散电流（如50Hz工频干扰）提供低阻抗通道（≤50mΩ），将其安全泄放入大地，避免交流电对管道绝缘层造成击穿或老化。

2.动态排流能力：

1.通过内置传感器实时监测电流类型（杂散电流/故障电流/雷电电流），微处理器分析后自动切换工作状态。

2.在电气化铁路旁，列车启动、制动时负荷电流剧烈变化，导致管道电位呈现脉冲式、非稳态特征，智能固态去耦合器可精准跟踪这种动态干扰，将交流电位有效值控制在1V以下。

3.防雷击与过压保护：

1.响应时间≤1μs，可在纳秒级时间内对过电压、过电流等异常情况做出反应，迅速切换到短路模式或进行电流调节。

2.承受高幅值浪涌电压（如雷击引发的100kA冲击电流）和工频故障电流（≥3500A），将瞬时高电压引入大地，保护管道免受穿孔、破裂等损坏。

二、技术特点

1.智能化监测与控制：

1.内置多种传感器和智能控制系统，可实时监测通过自身的电流、电压、环境温度等参数，以及管道上的阴极保护电位等数据。

2.这些数据通过无线通信模块（如4G、蓝牙、ZigBee等）实时传输到远程监控中心，支持远程报警、故障诊断和参数调整，降低现场巡检频率，提升运维效率。

2.高精度与稳定性：

1.采用先进的固态技术和半导体器件，具有高精度的测量和转换能力，能够确保系统的稳定运行。

2.无机械活动部件，减少了因机械磨损、接触不良等问题导致的故障风险。

3.适应恶劣环境：

1.工作温度范围-45℃至+60℃，防护等级IP65，适应高温、高湿、强电磁干扰等恶劣环境。

2.体积小巧、重量轻，便于安装和维护，通常采用模块化设计，在需要维修或更换部件时，可快速进行操作，降低了维护成本和时间。

三、应用场景

1.电气化铁路与管道交叉区域：

1.电气化铁路牵引供电系统采用交流供电且电流强度大，管道与高铁线路交叉时会受到强交流杂散电流干扰。智能固态去耦合器通过低阻抗通道迅速将交流电流传导至大地，降低管道的交流干扰电压，提高信号传输的稳定性和可靠性。

2.隔离阴极保护直流电流，确保其不会因管道与高铁系统等结构的电气连接而流失。同时，防止其他直流杂散电流反向流入管道，保证阴极保护系统为管道提供稳定的保护，避免因电位过高导致防腐层剥离或过保护。

2.高压输电线路与管道交叉或并行段：

1.高压输电线路的工频电磁场在管道上感应出交流电压，尤其在土壤电阻率高的地区（如沙漠、岩石区）感应更显著。智能固态去耦合器覆盖50Hz工频及其谐波（如150Hz、250Hz），适应复杂电磁环境，部分产品耐压等级达15kV，可抵御雷击或接触网故障时的瞬态过电压。

2.在油气管道与110kV及以上高压线交叉或并行段，安装智能固态去耦合器可有效降低交流干扰电压，避免管道防腐层破损和腐蚀加速。

3.城市轨道交通系统：

1.城市轨道交通系统中，地铁列车运行会产生杂散电流。智能固态去耦合器可以排除这些杂散电流，保障管道的阴极保护效果。

4.石油化工行业大型储罐区：

1.在石油化工行业的大型储罐区，智能固态去耦合器可隔离周边电气设备和复杂电力环境产生的杂散电流，维持储罐阴极保护系统的稳定运行。

四、优势分析

1.高效排流与保护：

1.智能固态去耦合器能够准确识别并处理电流，区分直流阴极保护电流和交流杂散电流。当检测到交流杂散电流时，能迅速将其旁路至大地，避免对被保护金属和阴极保护设备造成损害。同时，确保直流阴极保护电流稳定地流向被保护金属，维持阴极极化状态。

2.降低运维成本：

1.实时监测与远程控制功能减少了人工巡检需求，降低了运维成本。智能固态去耦合器性能稳定、质量可靠，正常使用情况下故障率低，减少了频繁维修的需求。其使用寿命较长（一般设计工况下≥8年），能够在较长时间内为管道交叉排流提供有效服务。

3.适应复杂动态干扰环境：

在高铁频繁运行或高压线路持续干扰的环境下，智能固态去耦合器能够长期稳定工作，适应不同强度的交流杂散电流和偶尔出现的故障电流冲击，不会因频繁电流变化而失效。
