8合1一体化方案重新定义“插座”，小米140W氮化镓桌面充电站拆解

前言

小米近期推出了一款140W 8合1氮化镓桌面充电站，其将新国标AC插孔与高性能氮化镓USB快充模块融为一体，在传统排插“供电”功能的基础上，赋予了更强大的“快充”能力。

产品外观设计极具匠心，机身面板采用AG覆膜与光学镀膜工艺处理，触感细腻且抗指纹耐脏污，呈现出简约而高级的质感，天然便能融入现代家居或办公环境，成为桌面上的一件精致装备。

性能方面，作为小米生态链的力作，其快充模块实力不俗。两个USB-C接口和其中一个USB-A接口均支持小米120W私有澎湃秒充协议，能完美满足小米/红米旗舰手机的超高速充电需求。同时，两个C口支持最高140W的PD3.1快充，可为MacBook Pro等高性能笔记本满血供电。

USB-A1口也支持100W PD快充，兼容性广泛。此外，产品还贴心设置了专用于耳机、手表等设备的USB-A2小电流充电模式，避免对敏感设备造成损伤。下面，就让我们通过详细拆解，一同探究其内部设计与用料。

小米140W桌面充电站开箱

包装盒正面印有小米品牌logo、产品名称以及外观等。

背面印有产品卖点、详细参数以及商家信息等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含小米140W桌面充电站、数据线以及使用说明书。

附带数据线为USB-C to USB-C类型，经典黑色配色，端子外壳磨砂方便插拔，网尾设计有6A字样，表明可过6A大电流，满足米系设备澎湃秒充需求。

测得数据线长度约为101cm。

使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

小米140W桌面充电站自带三脚插头电源线，整体设计简约大气。

电源线采用轻薄小插头，同时做了凹槽设计方便插拔，插脚符合新国标标准。

插头内侧设计有品牌、规格等相关信息，规格为10A 250V~，通过了CCC认证。

充电站采用PC阻燃材质塑料外壳，机身面板AG覆膜以及光学镀膜工艺处理，抗脏污更耐指纹，同时质感十分细腻。

电源线与机身连接处设有胶套加强保护，充电站背面配置两组双脚AC插孔。

插孔之间设有过载保护按键。

顶部配置两组3+2新国标组合插孔，边缘印有MAX 2500W字样，表明总承载功率，轻松满足多种充电需求。

前端设有2C2A四个USB接口，每个接口旁都印有相应标序和输出参数，直观明了。

接口上方设有指示灯，USB-A2口下方印有“小电流供电”。

机身一侧印有140W GaN字样，表明内部快充模块使用了氮化镓方案。

底部四端设有凸起防滑垫，外壳上印有产品详细参数信息。

产品参数特写

产品名称：延长线插座（带电源适配器）

产品型号：XMCDZ-03QM

技术参数：2500W MAX，10A MAX，250V~

USB总输出功率：140W MAX

USB模块输入：200-240V~，50Hz，2.5A MAX

单口输出：

USB-C1：5V3A、9V3A、11V6.1A、12V3A、15V3A、20V6A、28V5A 140W MAX

USB-C2：5V3A、9V3A、11V6.1A、12V3A、15V3A、20V6A、28V5A 140W MAX

USB-A1：5V3A、9V3A、10V2.25A、11V6.1A、12V3A、15V3A、20V6A 120W MAX

USB-A2：5V1A 5W MAX

制造商：青米（北京）科技有限公司

产品通过了CCC认证。

实测电源线长度约为95cm。

充电站机身长度为70.99mm。

宽度为94.85mm。

厚度为53.1mm。

充电站机身拿在手上的大小直观感受。

另外测得产品重量约为508g。

测得USB-C1口支持QC3+/5、FCP、SCP、AFC、PD3.1、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-11V6.1A、5-20V6A两组PPS电压档位。

此外测得USB-C1口还支持小米120W澎湃秒充。

测得USB-C2口兼容协议和USB-C1口的一样。

此外PDO报文也相同。

另外测得USB-C2口同样也支持小米120W澎湃秒充。

测得USB-A1口支持QC3+、FCP、SCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

PDO报文显示USB-A1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V6.1A、5-20V6A两组PPS电压档位，此外也支持小米120W澎湃秒充。

测得USB-A2口支持DCP充电协议。

小米140W桌面充电站拆解

机身前端面板使用双面胶粘贴固定，内部四端设有防拆螺丝。

拆掉螺丝打开内层盖板，盖板还采用卡扣进行固定。

继续将内部模块抽出。

测得模块长度为65.66mm。

宽度为90.11mm。

厚度为49.14mm。

模块底部以及前端覆盖金属散热板。

前端金属板下方区域贴有铜箔，内部则填充导热垫。

侧面金属板上也贴有铜箔。

底部覆盖大型散热板，端角处有螺丝进行固定。

USB快充模块通过红、黑导线连接AC插孔模块取电。

将模块拆分开方便进一步观察了解。

金属散热板内侧均设有导热垫帮助传递热量更好散热。

AC插孔模块一览，内部采用一体铜带。

PCBA模块由双板相互垂直焊接设计，主板正面电容、变压器等器件填充蓝色导热胶，PFC升压电感、变压器上还贴有导热垫，侧边固态滤波电容外套胶套。

将双板拆分以及清理掉导热胶和导热垫。

主板正面设有延时保险丝、共模电感、薄膜滤波电容、PFC升压电感、高压滤波电解电容、变压器、固态滤波电容等器件。

背面设有整流桥、PFC升压控制器、PFC开关管、PFC整流管、AHB控制器、AHB开关管、同步整流控制器、同步整流管、光耦、贴片Y电容等器件。

延时保险丝来自蓝宝，规格为 3.15A 250V。

共模电感双线绕制，用于滤除EMI干扰。

安规X2电容来自东莞成希电子，容量0.47μF。

另一颗共模电感特写。

WRLSB60M整流桥来自深圳市沃尔德实业有限公司，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性。

两颗薄膜滤波电容规格均为1μF450V。

滤波电感外套热缩管绝缘保护。

NTC热敏电阻用于抑制上电浪涌电流。

PFC控制器采用立锜科技RT7333，其支持最高130KHz、180KHz、240KHz和400KHz的工作频率，为不同功率转换需求提供了更多选择。同时，它支持直接驱动GaN或MOS管，进一步提高了系统效率和简化设计，采用SOP-8封装。

PFC开关管来自英飞凌，丝印60S180P7，实际型号为IPD60R180P7S，为CoolMOS P7系列，耐压650V，导阻180mΩ，采用TO252-3封装。

PFC升压电感特写。

PFC整流管丝印MUR560，采用TO277封装，旁路二极管丝印ES5J。

初级侧使用四颗高压滤波电解电容滤波。

四颗高压滤波电解电容均来自军康，规格都是420V33μF。

电源主控芯片采用立锜科技RT7795M，这是一款专为非对称半桥（AHB）转换电源设计的PWM控制器芯片，内置625V高压启动器件，输出功率可达300W，支持5-48V输出电压，内置X电容放电，采用连续谐振工作模式，可有效地减少次级侧同步整流器的功耗损失。

RT7795M集成驱动器，能直接驱动GaN或MOS，使设计更加简洁。VCC支持11V至63.2V。此外，RT7795M还支持通过控制PFC开关，进一步提升了设计的灵活性和效率，适用于多种功率转换需求，采用WQFN-24L封装。

主控芯片供电电容也是来自军康，规格为50V22μF。

AHB开关管采用英诺赛科INN700TK240B，这是一颗耐压700V的增强型氮化镓开关管，瞬态耐压为800V，导阻为240mΩ，符合JEDEC标准的工业应用需求，内置ESD保护，采用TO252封装。

英诺赛科INN700TK240B资料信息。

充电头网了解到，英诺赛科氮化镓芯片目前已被宁德时代、美的、疆海、三星、OPPO、VIVO、联想、雅迪、LG、华硕、安克、倍思绿联等多家知名品牌和厂商所采用，应用于储能系统，家电，激光雷达，手机及笔记本电脑，快充和适配器等产品中，出货量已突破20亿颗。

谐振电容来自成希电子，规格为0.68μF250V。

变压器特写。

蓝色Y电容特写。

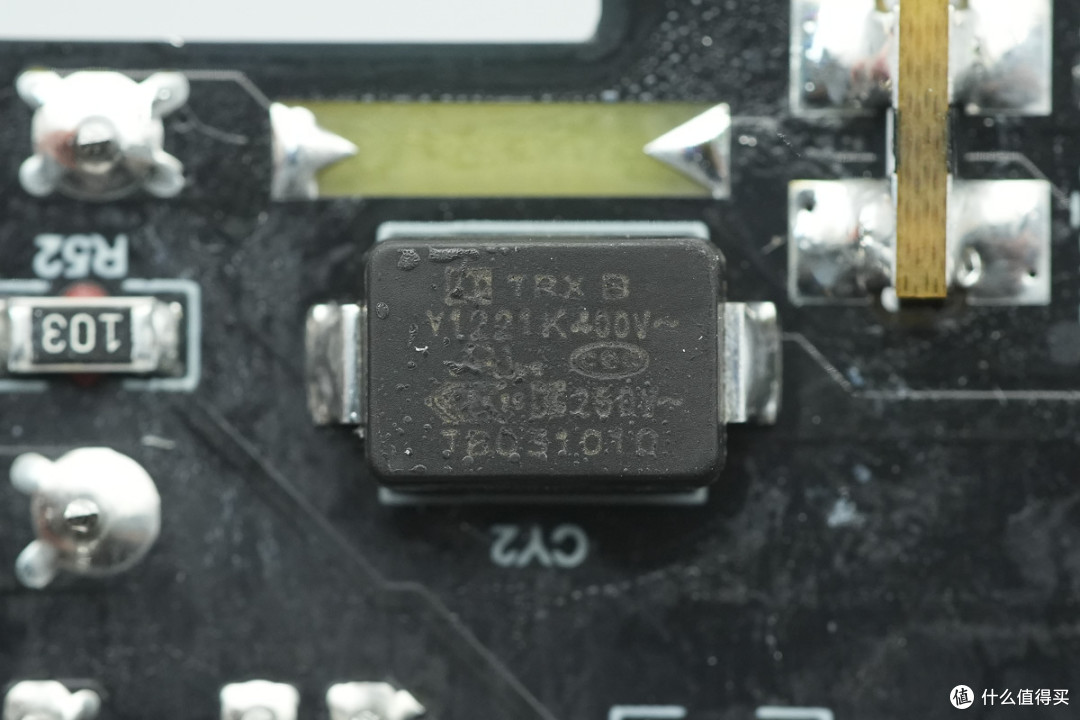

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1221K。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓充电器、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

亿光EL 1019光耦特写，用于输出电压反馈。

同步整流控制器来自立锜科技，型号RT7220E，支持非对称半桥（AHB）转换，支持CRM/CSM/BM工作模式。RT7220E通过检测MOSFET的漏极电压来控制SR栅极的开关状态。此功能旨在最小化关断死区时间，并通过SR栅极脉冲传递正弦波能量，从而提升整体效率。

RT7220E支持5-48V宽输出电压范围，并内置高压低压差线性稳压器，专门用于在低输出电压时为MOSFET栅极驱动器供电。当RT7220E与非对称半桥控制器RT7795配合使用时，可以启用双脉冲功能，以优化重载/低输出电压条件下的效率，采用SOP-8封装。

同步整流管来自JJWD捷捷微电，型号JMSL1006PG，NMOS管，耐压100V，导阻4.3mΩ，采用PDFN5*6-8L封装。

两颗输出滤波固态电容规格为35V820μF。

滤波电感特写。

输出端小板正面设有指示灯、降压电感以及二次降压输出滤波固态电容等器件。

将电感拆掉，可以看到板子正面还设有同步降压控制器、同步降压开关管、协议芯片、输出VBUS开关管等器件。

背面设有同步降压控制器、同步降压转换器、同步降压开关管、协议芯片以及VBUS开关管等器件。

指示灯特写。

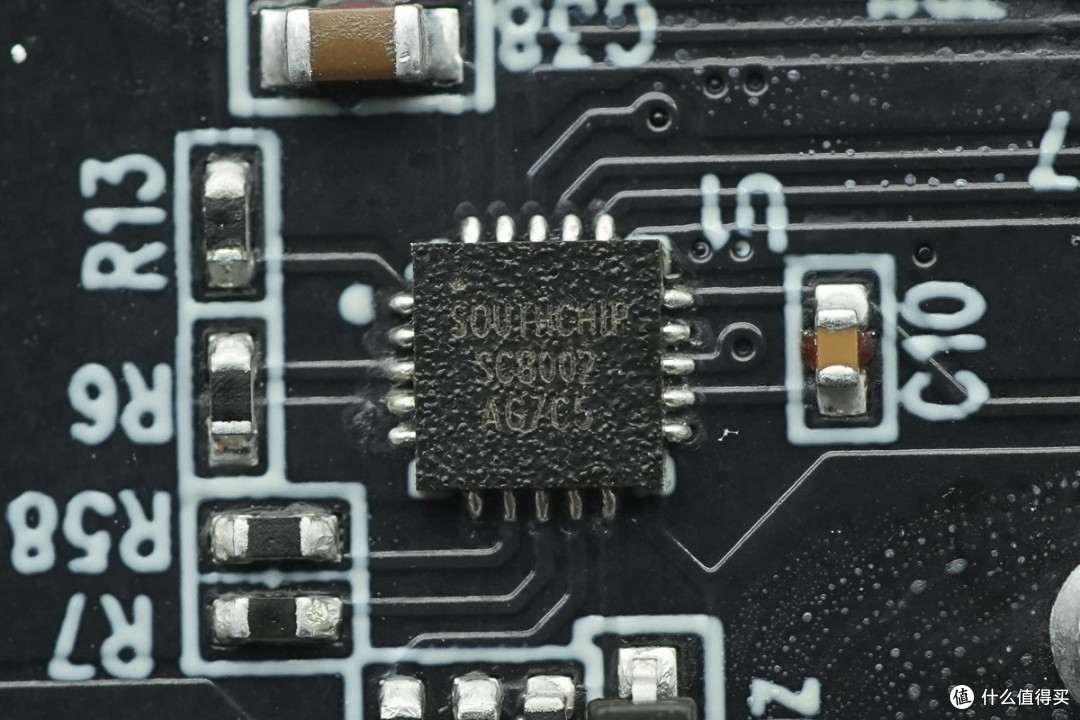

用于USB-C1口的同步降压控制器来自南芯科技，型号SC8002，支持4.6-36V输入电压，输出电压可调，支持5V固定输出和快充应用。芯片支持高精度输出限流，支持双通道独立限流，内置全面完善的保护功能。SC8002采用QFN3*3-20封装，可用于车充，多口充电器，USB HUB等应用。

南芯科技 SC8002 资料信息。

搭配的两颗同步降压开关管来自ALLEPIC禾纳，型号AER4051AP，NMOS管，耐压40V，导阻5.5mΩ，采用PDFN3030封装。

另一颗禾纳AER4051AP同步降压开关管布局在小板另一面。

用于USB-C2口的同步降压控制器也是南芯科技SC8002。

搭配的两颗同步降压开关管也是禾纳AER4051AP。

用于USB-A1口的同步降压控制器也是南芯科技SC8002。

搭配的两颗同步降压开关管也是禾纳AER4051AP。

另一颗禾纳AER4051AP同步降压开关管布局在小板另一面。

三路降压电路的电感均外套热缩管绝缘保护。

二次降压输出滤波固态电容外套绝缘塑料皮，规格为35V220μF。

第二颗规格为35V220μF。

第三颗规格相同。

第四颗特写，规格相同。

第五颗特写，规格也一样。

USB-C口协议芯片采用英集芯IP2738U，这是一颗支持多个USB接口的协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，支持UFCS融合快充，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。

英集芯IP2738U内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。

英集芯IP2738U资料信息。

USB-A1口协议芯片采用英集芯IP2736U，这是一款集成多种协议，用于USB端口的快充协议控制IC。IP2736U支持包括USB TypeC DFP、PD2.0/PD3.1/PPS/EPR 28V，HVDCP QC5/4+/3+/3.0/2.0、FCP、SCP、AFC、SFCP、MTK PE+2.0/1.1、UFCS、Apple 2.4A、BC1.2 以及 SAMSUNG 2.0A 多种快充协议，为适配器、车充等单向输出应用提供完整的解决方案。

英集芯 IP2736U 具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低 BOM 成本。

USB-C1口输出VBUS开关管来自Kwansemi冠禹，型号KS4309MA，PMOS管，耐压-40V，导阻10mΩ，采用PDFN3333封装。

USB-C2口输出VBUS开关管也是采用冠禹KS4309MA。

USB-A1口输出VBUS开关管特写，丝印Q3008A，采用PDFN3*3封装。

用于USB-A2口的同步降压转换器来自芯潭微，型号NDP14301KC，这是一款高效率、单片式同步降压型DC/DC转换器，采用固定频率的平均电流模式控制架构。该器件能够提供高达3.0A的连续负载电流，并具备优异的线路与负载调节性能。芯片所需外部元件极少，并配备一系列完善的保护功能，以确保稳定可靠的运行。

搭配的降压电感特写，底部设有电木板。

降压输出滤波固态电容规格为6.3V100μF。

丝印6203A稳压芯片来自微盟。

USB-C接口母座特写。

USB-A1接口母座特写。

USB-A2接口母座特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

最后附上小米140W桌面充电站的核心器件清单，方便大家查阅。

小米140W 8合1氮化镓桌面充电站，精准地切中了现代用户对桌面供电“一体化、高性能、高颜值”的核心需求。它成功地将一个最大2500W承载能力的AC插座与一个总功率140W的多口氮化镓快充模块相结合，实现了从大家电到小电子设备的全场景供电覆盖。

外观上，精致的工艺处理让它摆脱了传统排插的“工模”感，更像一件消费电子产品，有效提升了桌面美感。功能上，2C2A的接口配置，特别是对小米120W澎湃秒充、PD3.1 140W等顶级公有/私有协议的支持，使其既能作为米系用户的“官方快充基站”，也能成为任何品牌笔记本和手机用户的高效充电选择。独立的小电流模式，则体现了对用户多样化设备充电细节的考量。

通过拆解可以看到，其内部结构清晰，AC模块采用可靠的一体铜带，快充模块则采用了高集成的主动式PFC（立锜RT7333）+AHB高效架构（立锜RT7795M+英诺赛科氮化镓开关管），并由立锜RT7220E进行同步整流。

二次降压部分采用南芯SC8002控制器搭配禾纳MOS管实现多路独立高效率降压，协议识别则由英集芯IP2738U/IP2736U完成。整个PCBA模块覆盖大面积金属散热板和导热垫，确保了高功率密度下的稳定运行。

总的来说，小米140W桌面充电站是一款设计成熟、用料扎实的集成化产品。它不仅仅是一个插座或充电器，更是一个能够显著优化桌面使用体验、集安全、美观、强大性能于一身的智能供电终端。对于追求桌面整洁、且拥有多设备快充需求的用户而言，是一个极具吸引力的优质选择。
