机械人必存！螺栓粗牙细牙全攻略，采购加工再也不踩坑

车间新人、采购、绘图员看过来！经常分不清粗牙细牙、不会测螺距，装错螺纹直接废工件，三张图一次性讲透，实操方法+选型区别+图纸标注规范全整理！

一、4种快速测量螺距方法，车间随手能用

1. 螺距规（最快首选）

拿牙片贴合螺纹，完全匹配的数字就是螺距，车间老师傅标配，一秒测出。

2. 卡尺测量法（无工具备用）

不要只量1个牙，建议量10个牙总长度÷10，误差最小。

例：10个牙总长12.5mm，螺距=1.25mm

3. 量外径查表

卡尺测螺栓外径，8mm外径大多M8，再测螺距区分粗细牙。

4. 螺母试配法

同规格螺母轻旋，顺滑拧入规格匹配；卡住立刻停，严禁硬拧滑牙！

肉眼快速分辨小技巧：

粗牙纹路稀疏、牙深；细牙纹路密集、牙浅，肉眼一眼区分。

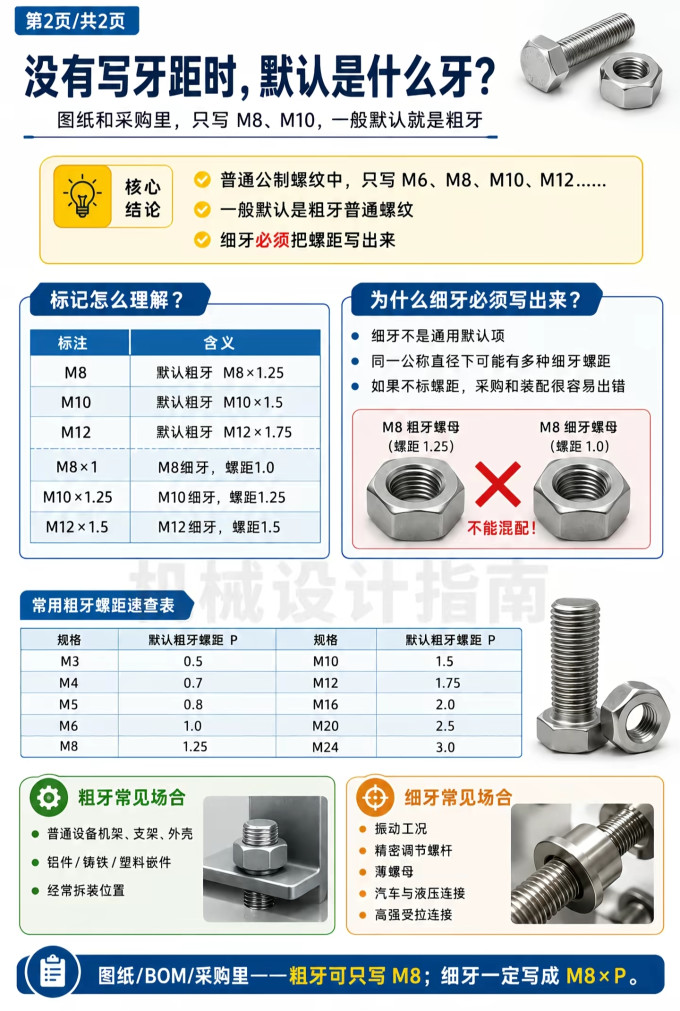

二、图纸标注关键规则！90%采购出错都在这里

重点牢记：

只写M6/M8/M10=默认粗牙

细牙必须完整标注 M8×1、M10×1.25

两者螺母不能混用，强行装配直接损坏螺纹！

常用粗牙螺距速记：

M3=0.5 / M4=0.7 / M5=0.8 / M6=1.0 / M8=1.25

M10=1.5 / M12=1.75 / M16=2.0 / M20=2.5

三、粗牙和细牙到底该怎么选？

粗牙（无特殊要求优先用）

优点：螺距大、装配快、抗脏耐磨、不容易滑牙，市面备货充足

适用：普通机架、外壳、铝件、经常拆装的部位

细牙（特定工况再选用）

优点：自锁能力强、受力截面积更大、微调精度高

适用：震动设备、精密调节螺杆、薄壁件、汽车液压、高强度抗拉连接

直观对比总结

粗牙：装配快、耐油污、通用性拉满

细牙：自锁好、调节精细、采购需要单独标注

四、工程师避坑总结

1. 设计图纸、BOM清单：粗牙只标M8，细牙必须写M8×1.0，防止采购发错货

2. 现场测量优先螺距规，没有工具就卡尺量10个牙取平均值

3. 设备有震动、需要防松，优先细牙；普通机架一律粗牙

4. 粗细牙螺母不通用，试配拧不动不要硬拧，避免工件报废
