拆解报告：ROMOSS罗马仕10000mAh 67W超级快充移动电源PCP10-221

前言

罗马仕推出了一款充电宝和充电器二合一全能充移动电源，这款移动电源内置10000mAh电池，具备1A1C输出接口，在充电器模式下，USB-C接口支持67W快充，USB-A接口支持22.5W快充。双口同时使用时支持45W+18W功率自动分配，可以同时为手机和笔记本电脑充电。

在移动电源模式下，USB-C口支持30W快充，USB-A接口支持22.5W快充，USB-C接口还支持18W快充输入，为移动电源充电。移动电源设有折叠电源插脚，方便收纳与携带，机身侧面设有隐藏式LED电量指示灯和触摸按键，使用体验更好。下面充电头网就带来罗马仕这款二合一移动电源的拆解，一起看看内部的设计和用料。

罗马仕67W超级快充移动电源开箱

包装盒正面印有ROMOSS品牌、产品名称、卖点以及外观。

背面印有移动电源简图介绍、规格参数以及商家信息等。

移动电源参数特写，下面到产品实物展示环节再介绍。

包装内含移动电源、数据线以及使用说明书。

附带数据线为USB-C to USB-C线，线头外壳网尾一体式设计，正背面分别设计有ROMOSS品牌和传输标志。

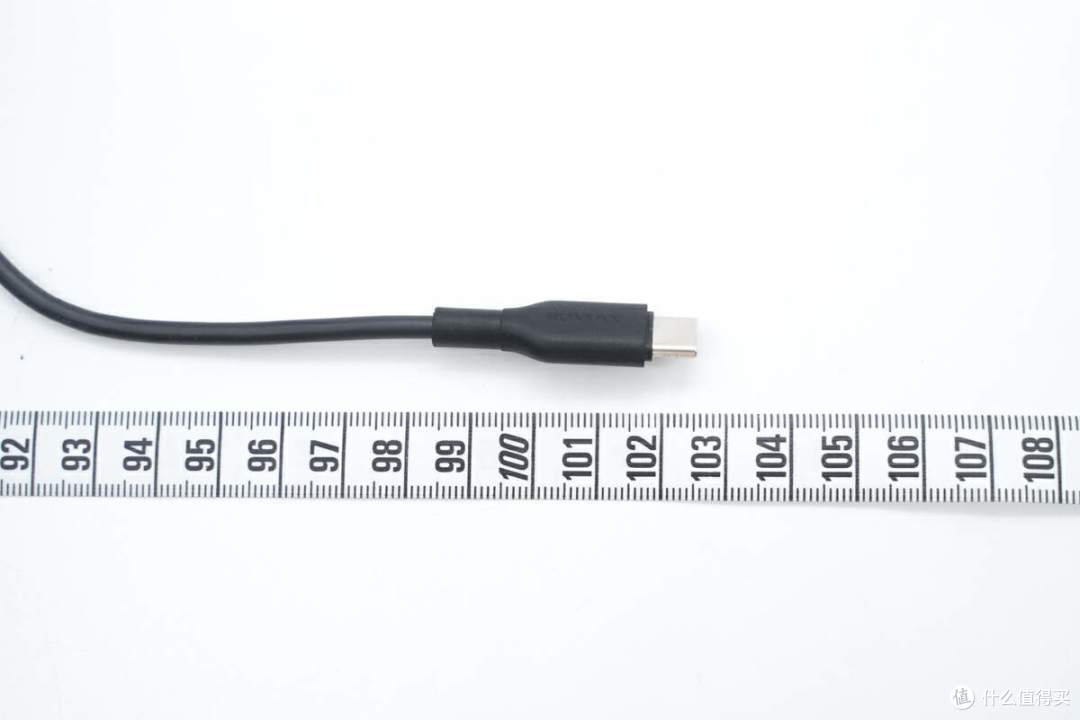

实测数据线长度约为102.5cm。

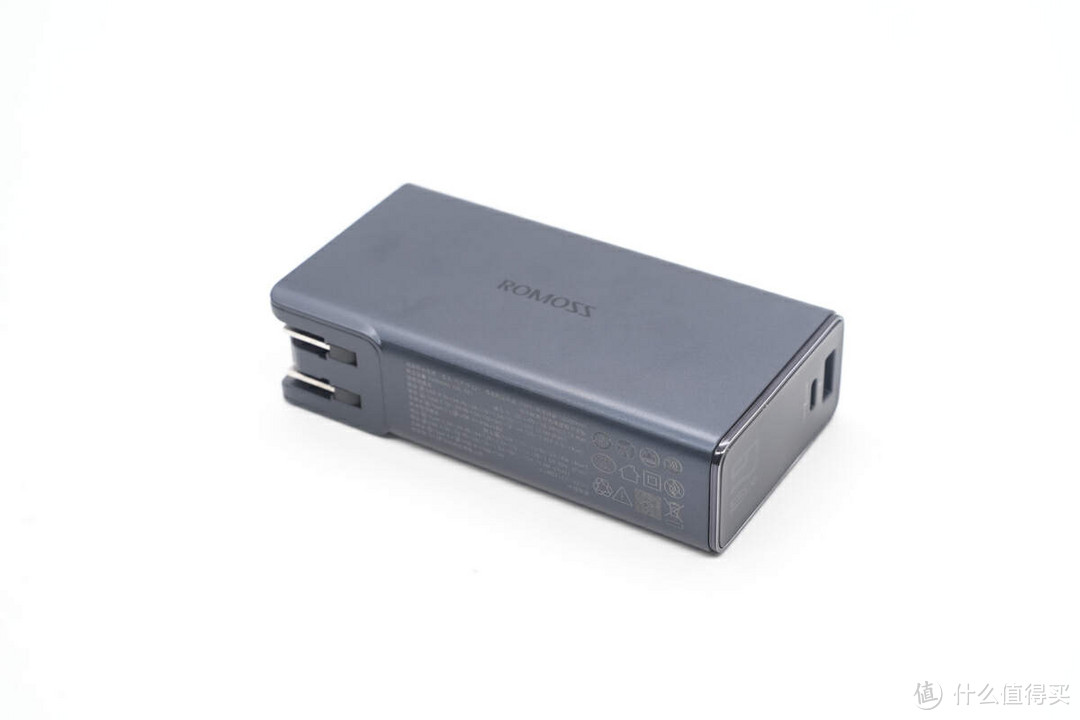

罗马仕67W超级快充移动电源采用PC防火材质塑料外壳，主体外壳喷涂金属灰漆，质感十足，输出端面板边缘亮面处理点缀，提升产品精致感。

机身正面中心印有ROMOSS品牌。

侧面印有移动电源参数信息以及相关标识，移动电源通过了CCC认证，并且可携带上飞机。

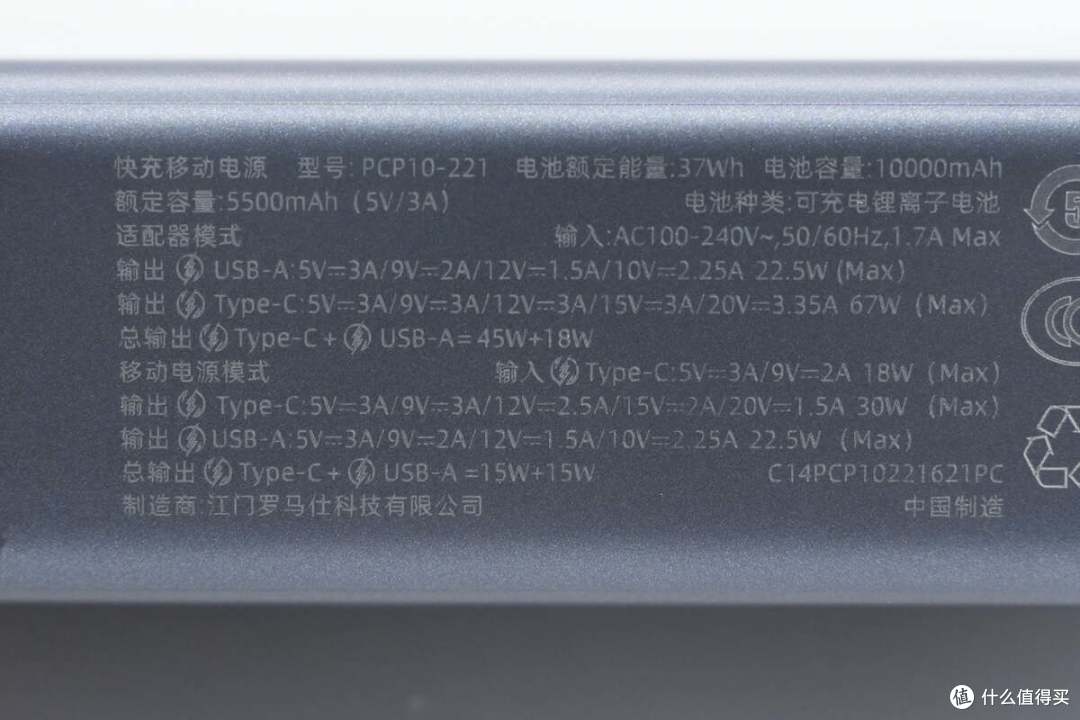

产品参数特写

型号：PCP10-221

电池额定能量：37Wh

电池容量：10000mAh

额定容量：5500mAh（5V3A）

电池种类：可充电锂离子电池

适配器模式：

输入：100-240V~50/60Hz 1.7A Max

输出：

USB-A：5V3A、9V2A、12V1.5A、10V2.25A 22.5W（Max）

Type-C：5V3A、9V3A、12V3A、15V3A、20V3.35A 67W（Max）

总输出：Type-C+USB-A=45W+18W

移动电源模式：

输入：

Type-C：5V3A、9V2A 18W（Max）

输出：

Type-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W（Max）

USB-A：5V3A、9V2A、12V1.5A、10V2.25A 22.5W（Max）

总输出：Type-C+USB-A=15W+15W

制造商：江门罗马仕科技有限公司

同侧一端配置可折叠国标插脚。

另一侧配置触控电源键以及指示灯。

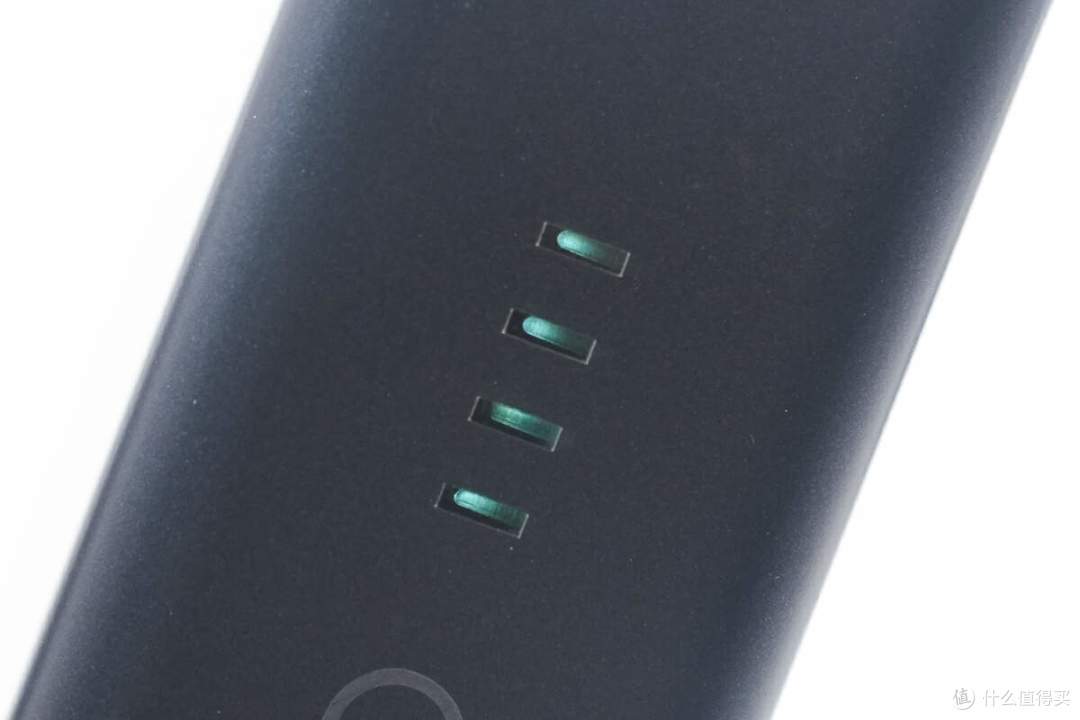

充电器模式下，通电后指示灯亮绿光，给用户提示。

移动电源模块下，充当电量指示灯，并且灯色也变为红色，方便用户区别。

机身输出端边缘高光亮面处理，外壳上印有67W GaN字样。

这一端配置1A1C双USB接口，接口胶芯均为紫色。

实测移动电源机身长度为125.31mm。

宽度为65.49mm。

厚度为31.99mm。

产品拿在手上的大小直观感受。

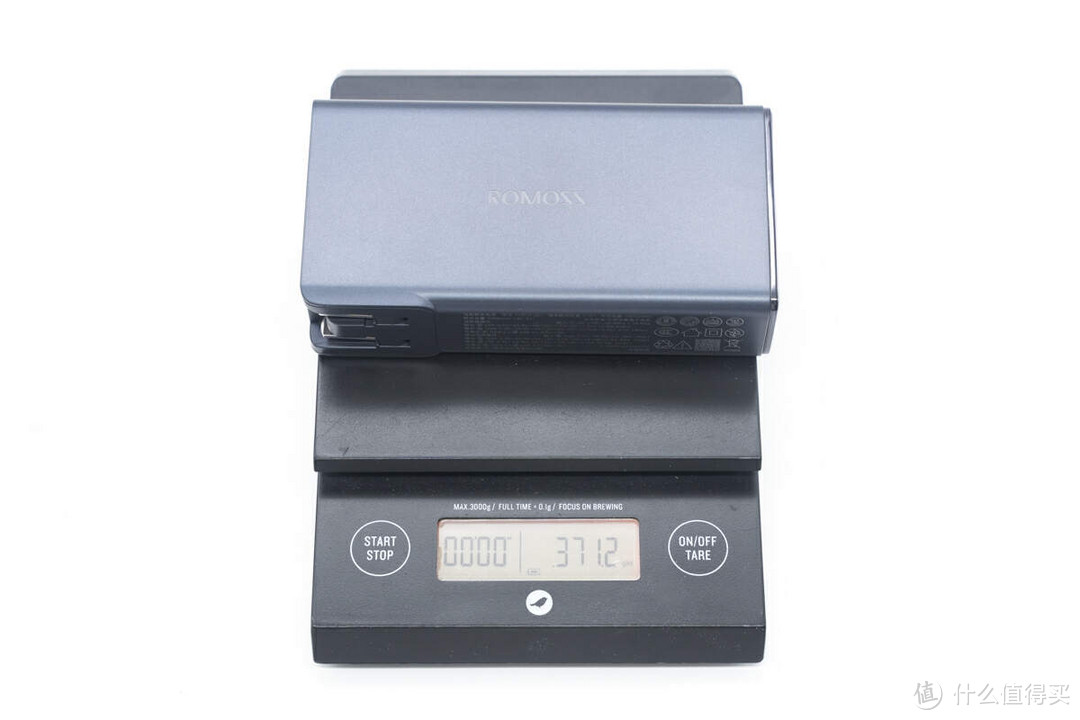

另外测得移动电源重量约为372g。

充电器模式下，使用ChargerLAB POWER-Z KM003C测得Type-C口支持FCP、SCP、AFC、QC2.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示Type-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及5-21V3A一组PPS电压档位。

测得USB-A口支持FCP、SCP、AFC、QC2.0、DCP、Apple 2.4A充电协议。

移动电源模式下，测得Type-C口支持FCP、SCP、AFC、QC2.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

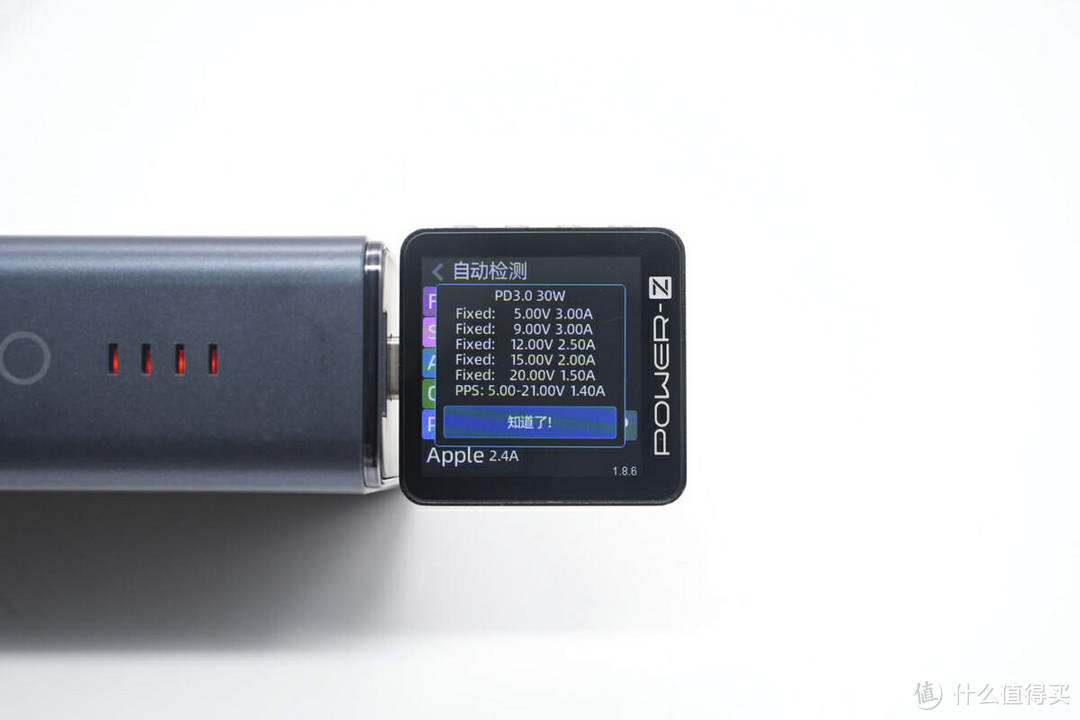

PDO报文显示Type-C口还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-21V1.4A一组PPS电压档位。

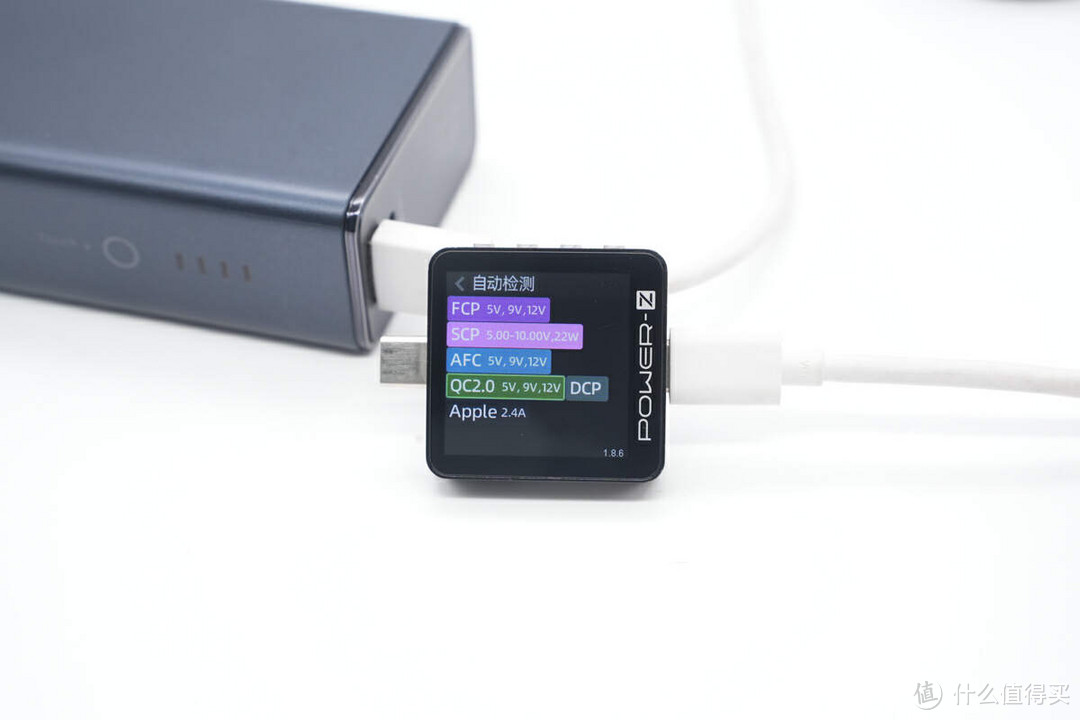

最后测得USB-A口支持FCP、SCP、AFC、QC2.0、DCP、Apple 2.4A充电协议。

罗马仕67W超级快充移动电源开箱

看完了罗马仕这款超级快充移动电源的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。

首先撬开移动电源侧面盖板，盖板通过粘贴固定。

内部盖板通过螺丝固定。

拧下固定螺丝，分离机芯和塑料外壳。

内部PCBA模块和电池组均采用塑料框架固定。

另一侧设有折叠插脚。

框架镂空容纳电池，降低厚度。

在背面设有导热垫，对应电感的位置镂空降低厚度。

触摸按键粘贴导电布用于接触外壳。

四颗LED电量指示灯特写。

PCBA模块通过螺丝固定在框架上。

拧开固定螺丝，取出内部PCBA模块。

折叠插脚通过导线连接到PCBA模块供电。

PCBA模块正面一览，左侧为开关电源部分，焊接四颗高压滤波电容，右侧为变压器等元件，元件之间打胶加固。右侧设置两颗21700电池，在下方设有滤波电容，磁环电感，电量指示灯和触摸按键小板。

PCBA模块背面一览，左侧焊接整流桥，氮化镓合封芯片，右侧焊接两路同步升降压电路和协议芯片以及多颗MOS管。

通过对PCBA模块的观察发现，罗马仕67W超级快充移动电源内部采用反激开关电源，宽范围电压输出，输出电压由协议芯片通过光耦反馈，USB-C接口输出。并通过同步升降压电路为USB-A口输出，或为电池充电。

当移动电源状态时，电池通过同步升降压电路输出，共设有两路同步升降压电路，内部开关电源和同步升降压芯片均来自南芯科技。下面我们就从输入端开始了解各个器件的信息。

焊接取下两节2100电池，在PCBA模块上设有热敏电阻检测电池温度，电池与PCB之间粘贴青稞纸绝缘。

两节电池为串联连接，通过胶水固定。

电池正负极通过镍片点焊连接。

另一端粘贴泡棉缓冲绝缘。

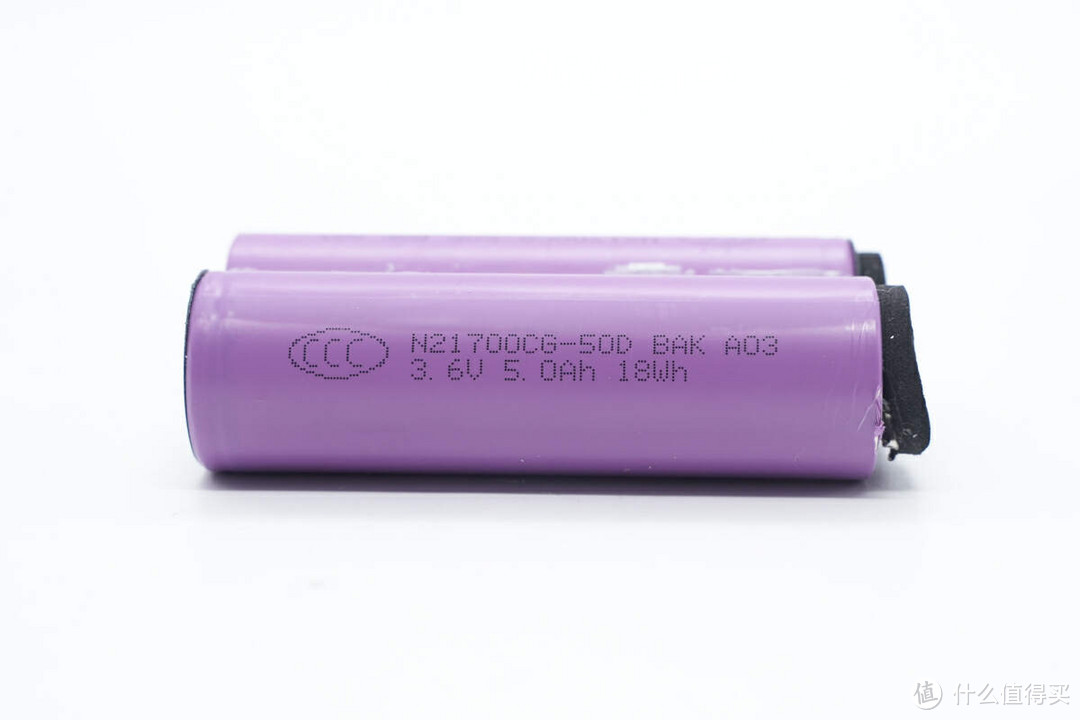

电池来自比克，型号N21700CG-50D，为21700电池，额定电压3.6V，容量为5Ah，能量为18Wh。

清理掉PCBA模块的胶水，下面就来了解这款电源的用料和设计。

PCBA模块侧面一览，右侧设有保险丝，共模电感，安规X2电容和高压滤波电容。

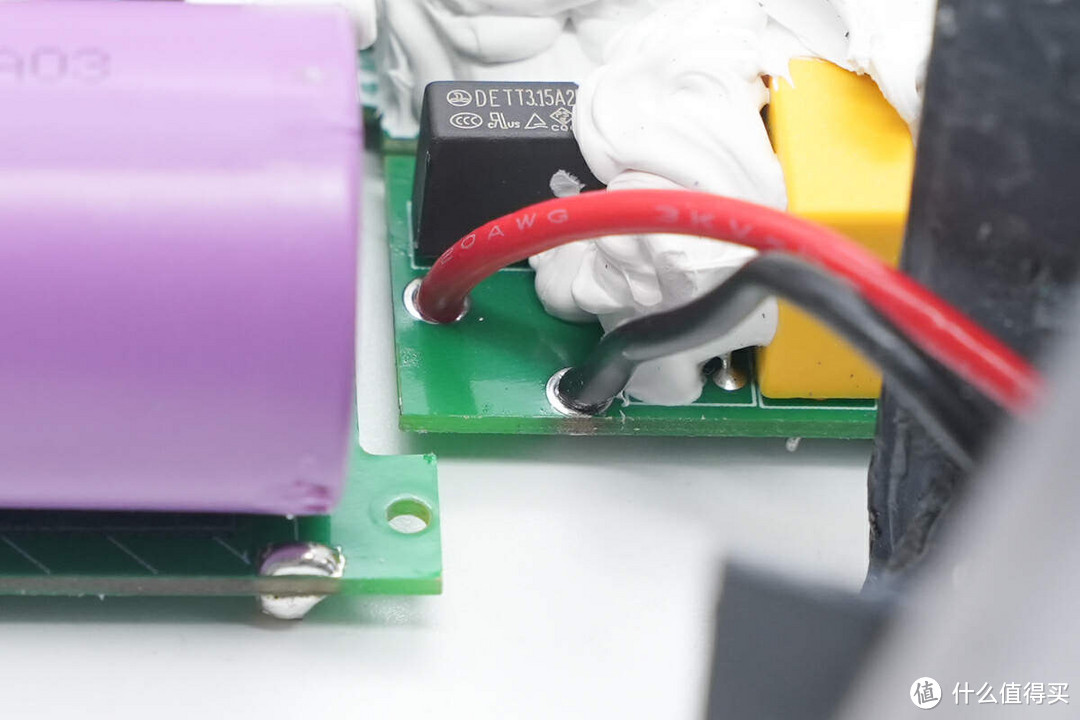

输入端保险丝规格为3.15A250V。

共模电感采用漆包线和绝缘线绕制。

安规X2电容来自成东，规格为0.22μF。

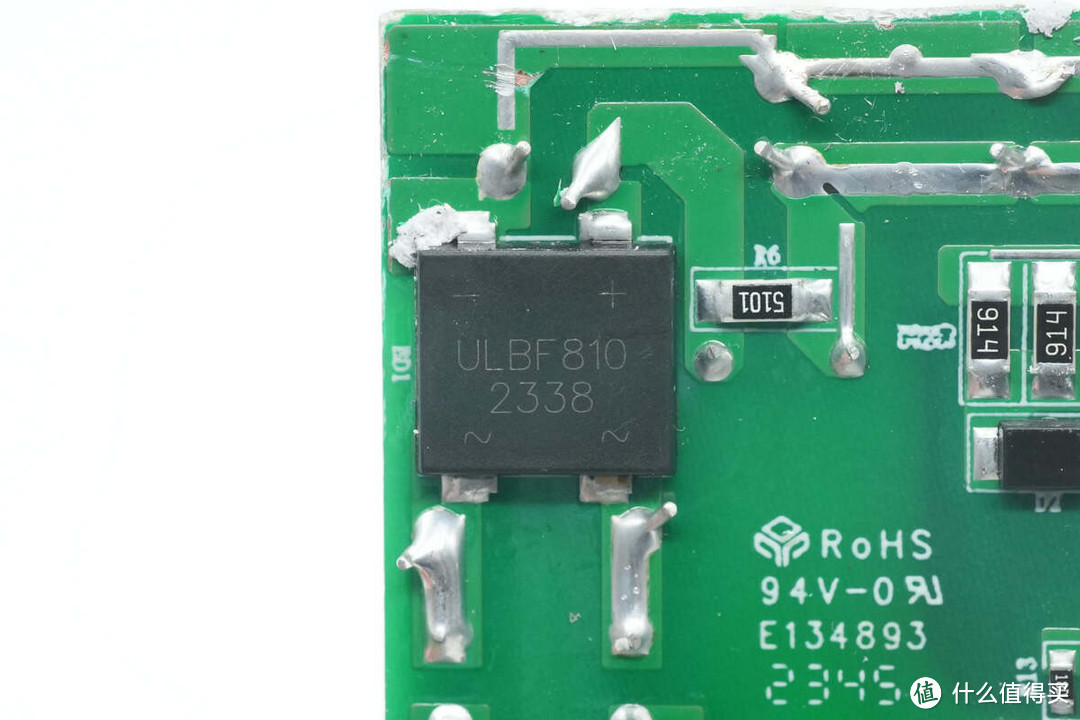

整流桥型号ULBF810，规格为8A 1000V。

PCBA模块侧面焊接四颗高压滤波电容，电容来自昱光电子，规格为400V27μF，四颗共计108μF容量。

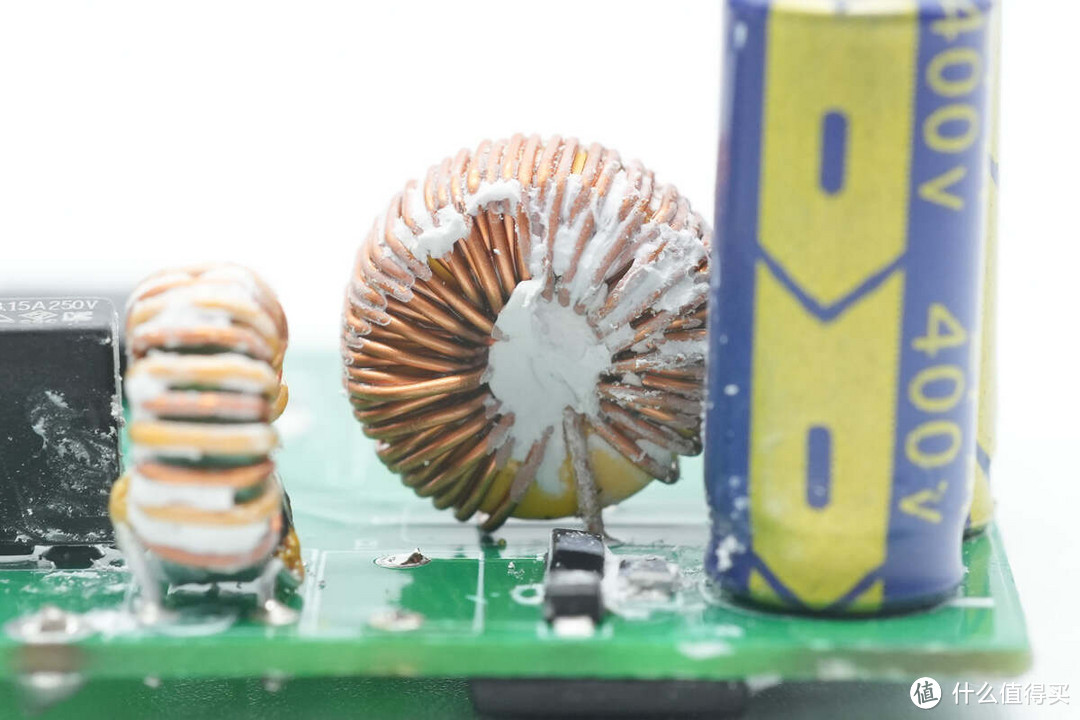

差模电感采用磁环绕制。

初级主控芯片来自南芯科技，采用SC3057合封氮化镓芯片，这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量，并消除传统驱动走线寄生参数对高频开关的影响。

南芯科技SC3057采用了功率走线和控制走线分开的设计，降低高频开关对控制回路的影响，并通过优化的焊盘设计，优化充电器走线设计与电气性能，简化设计开发。SC3057内置165mΩ氮化镓开关管，支持175KHz开关频率，并支持X电容放电。

南芯科技 SC3057 资料信息。

充电头网通过拆解了解到，采用南芯科技SC3057的还有紫米67W 2C1A氮化镓充电器、倍思67W 1A1C氮化镓充电器、安克67W 2C2A氮化镓桌面插座、安克65W 2C1A全氮化镓快充插座、华科生65W 2C1A氮化镓充电器等产品。

在PCBA模块侧面焊接变压器，贴片Y电容，滤波固态电容，磁环电感和输出小板。

变压器严密粘贴胶带绝缘。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

亿光EL1019光耦用于输出电压反馈调节。

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

南芯SC3503资料信息。

充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。

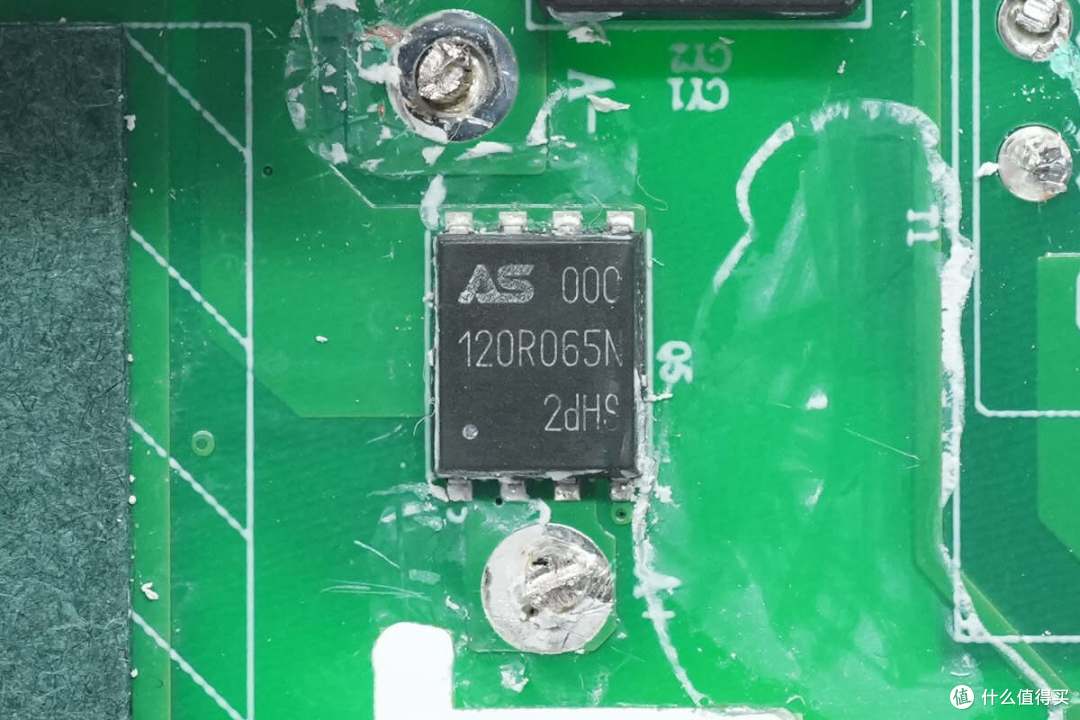

同步整流管来自安森德，型号ASDM120R65N，NMOS，耐压120V，导阻5.3mΩ，采用DFN5*6-8L封装。

两颗滤波电容规格为680μF25V。

移动电源内部二串电池组保护芯片来自创芯微，型号CM1020-DC，是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，用于电池过充电、过放电，放电过电流、短路、充电过电流保护。

CM1020-DC过充电保护电压为4.280V，检测精度为25mV，过放电保护电压为2.35V，检测精度为80mV。其中充放电过流保护以及短路保护电压在使用的MOS管导阻上进行检测。芯片采用SOT23-6封装。

创芯微 CM1020-DC 资料信息。

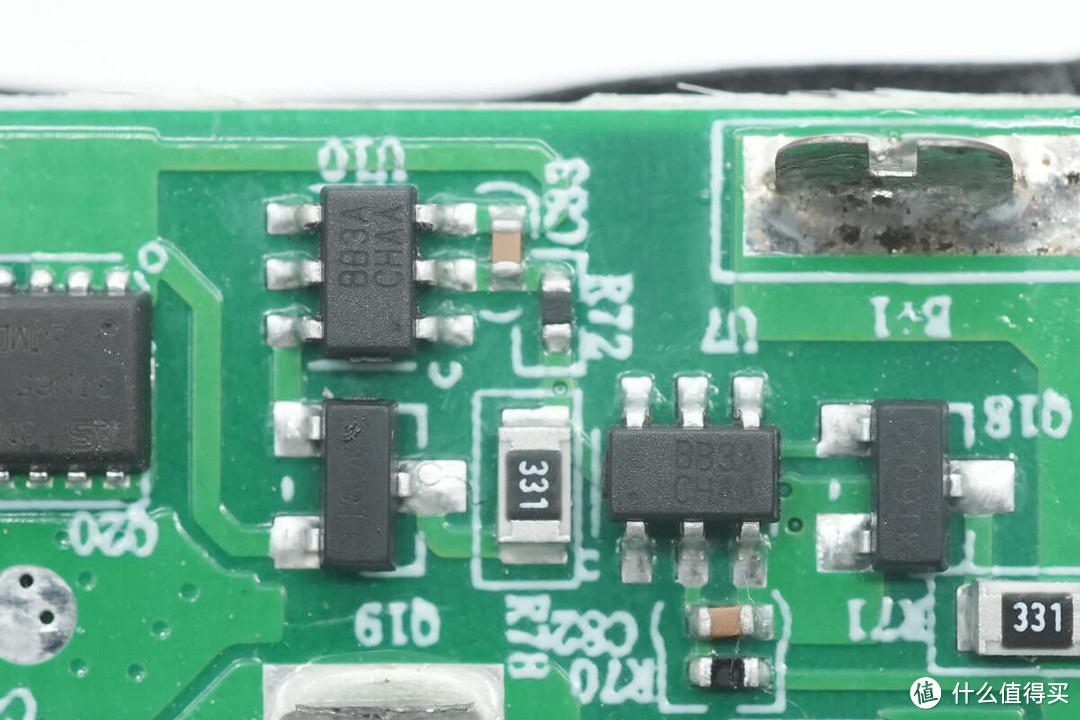

电池均衡芯片也来自创芯微，型号CM1010-A，芯片内部集成高精度电压检测电路和延迟电路，通过检测电池电压，控制外接MOS管导通，接入电阻进行均衡，满足多串锂离子电池组应用。

创芯微CM1010-A平衡开启检测电压为4.2V，精度为25mV，平衡关断迟滞电压为0.01V，精度为50mV，芯片采用SOT23-6封装。

创芯微 CM1010-A 资料信息。

两颗电池保护管来自安森德，型号ASDM30N65E，NMOS，耐压30V，导阻4.5mΩ，采用DFN3.3*3.3-8L封装。

用于电池充电的同步升降压转换器来自南芯科技，型号SC8812A，这是一款高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

南芯SC8812A资料信息。

充电头网了解到，南芯SC8812A此前已被ANKER 65W双向快充移动电源、锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。

输入端两颗MOS管来自安森德半导体，型号ASDM30N55E，NMOS，耐压30V，导阻4.8mΩ，采用DFN3.3*3.3-8封装。

输入端并联的MLCC滤波电容特写。

同步升降压电感采用磁环绕制，并打胶固定。

输出端两颗MOS管来自创芯微，型号CMS4070M，NMOS，耐压40V，导阻5.2mΩ，采用PDFN5*6封装。

创芯微 CMS4070M 资料信息。

并联的MLCC电容用于输出滤波。

用于输出VBUS控制的开关管来自创芯微，型号CMT30P47K，PMOS，耐压为-30V，导阻7.3mΩ，采用PDFN3.3*3.3封装，使用两颗对向串联。

创芯微 CMT30P47K 资料信息。

另外两颗 CMT30P47K MOS管用于电池充电控制。

USB PD协议芯片来自芯海科技，型号CS32G020K8U6,是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

稳压芯片丝印7P33GC，用于为协议芯片供电。

移动电源内部升降压转换器来自南芯科技，型号SC8905，芯片内部集成开关管，支持2.7-22V输入电压，支持2-4节锂电池充电管理，并支持反向放电输出。SC8905具备I2C接口，支持通过I2C接口进行设置充放电模式，充电电流，反向放电电压，电流限制和开关频率等，芯片内置过流保护，过压保护，欠压保护，输出短路和过热保护功能。

南芯科技 SC8905 资料信息。

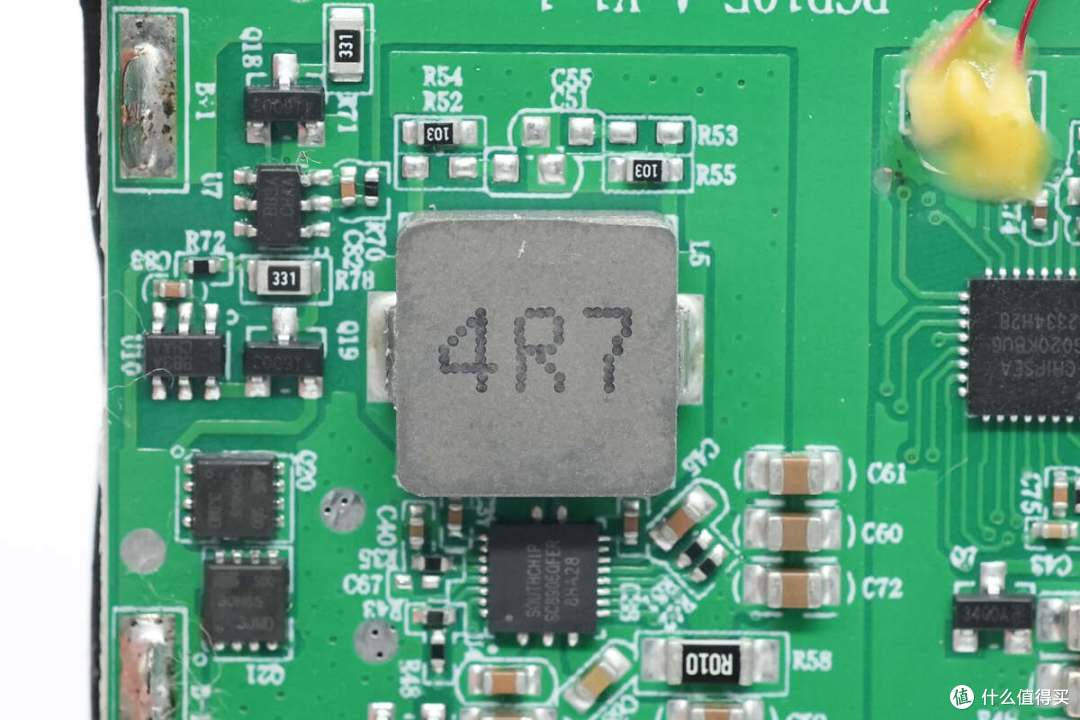

4.7μH合金电感特写，使用10*10mm大尺寸，降低损耗，提升转换效率。

输出VBUS开关管来自冠禹，型号KS3518HB，双PMOS，耐压-30V，导阻16mΩ，采用SOP8封装。

输出小板外侧焊接触摸检测芯片，贴片LED指示灯和USB-A母座。

另一面焊接USB-C母座。

触摸检测芯片丝印1281A。

四颗电量显示LED特写，支持多种颜色显示。

USB-C母座采用过孔焊接固定，紫色舌片内夹钢片。

USB-A母座采用紫色舌片，正负极加宽支持大电流快充。

全部拆解一览，来张全家福。

充电头网拆解总结

罗马仕这款超级快充移动电源为充电器+充电宝二合一设计，内置的氮化镓充电器支持67W快充输出，移动电源为10000mAh容量，支持30W快充输出。移动电源具备1C1A输出接口，在充电器模式下支持67W输出功率，并支持45W+18W功率自动分配，充电宝模式下支持30W输出功率，满足日常手机，平板和笔记本电脑充电。

充电头网通过拆解了解到，这款移动电源内置两串21700电池，电池来自比克，容量为5000mAh，并配有电池保护电路和热敏电阻。其中电池保护芯片来自创芯微，型号CM1020-DC，同时还设有电池均衡电路，使用创芯微CM1010-A进行电池均衡控制。

移动电源内部由氮化镓快充电路与移动电源电路组成，采用南芯科技SC3057氮化镓合封芯片搭配SC3503同步整流控制器组成氮化镓快充，使用南芯科技SC8812A同步升降压控制器用于USB-A口输出和电池充电，并使用芯海科技CS32G020K8U6协议芯片进行输出电压控制。

移动电源电路采用南芯科技SC8905同步升降压转换器用于电压转换，其中内部同步升降压开关管采用创芯微CMS4070M，用于电池充电和USB-A接口切换的MOS管采用创芯微CMT30P47K。移动电源内部设计紧凑，用料扎实，功能实用。
