现在入手的3C数码产品越来越多，随之而来需要携带的线材也越来越多。由于本人一直使用iPhone，之前在借用共享充电宝贝的时候，发现一款自带苹果数据线的移动电源，使用之后体验很好，所以也一直琢磨着买一款来备用，一个移动电源，同时还附赠一条自带电源线，感觉还是很值的。选购过程中，不仅要容量大，还要小巧便携，最重要的，自带数据线一定要有苹果的MFI认证。绿联这款 PB102移动电源之前粘内也有值友晒过，感觉不错，于是综合考虑就入手了。
一、开箱晒物

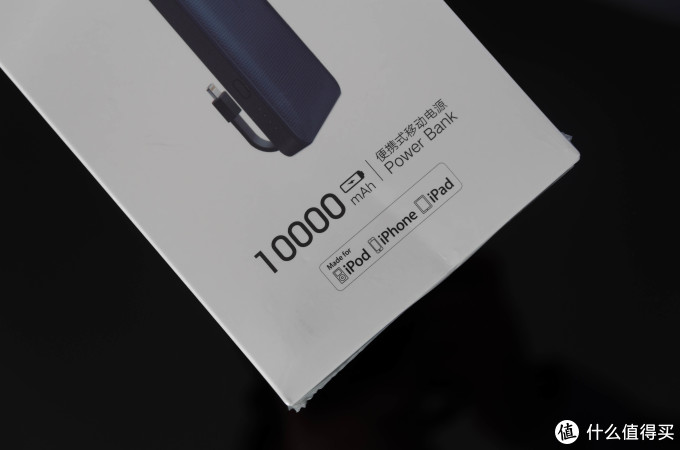

▲绿联的这款移动电源也算是进军移动电源领域的开山之作，整个包装盒的设计通体为白色，顶部是Logo，中间是移动电源图片，下方则是简单的参数，包括10000毫安，Apple系列支持等。

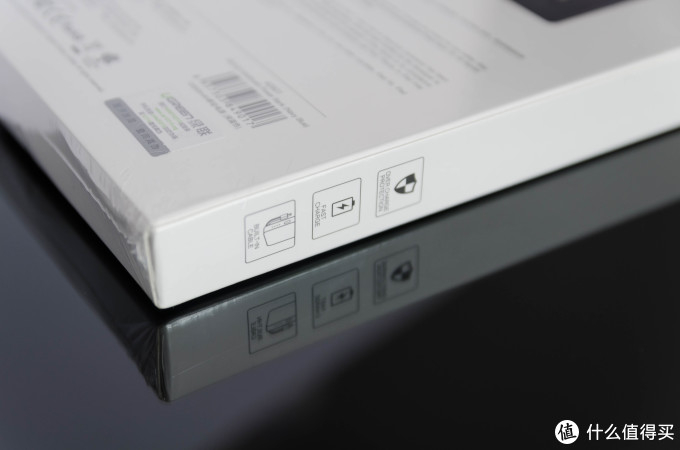

▲侧面是三重特色，分别是防过冲保护、快速充电以及定制的嵌入式数据线。

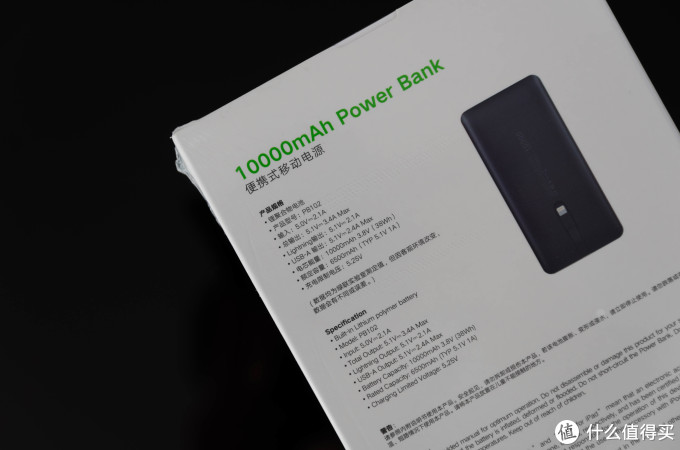

▲背部是详细的参数信息。其中输入为5V-2.1A，总输出最大为5V-3.4A，苹果专属的Lightning输出为5.1V-2.1A，USB口的最大输出为5.1V-2.4A。

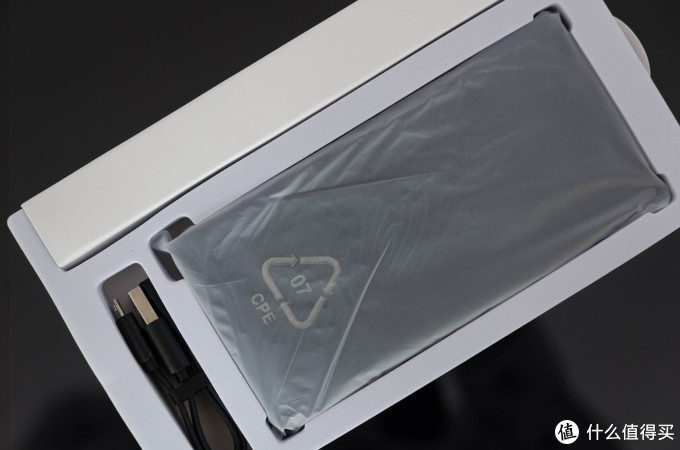

▲将移动电源抽取出来，承托的泡沫垫对整体起到了很好的保护作用。
▲可以看到，侧面有一个白色的纸盒，里面是电源的保护带，下方是电源线，整个移动电源用环保袋包裹保护，卡得也比较紧。
▲尽管是简单的移动电源，绿联仍然为之配有说明书，连同保修卡放在移动电源下方。
▲配件方面，充电线采用的是传统的接口。
▲附赠的收纳保护袋要给一个大大的好评，用料简直给力，表面是触感极好的绒面，边上还有绿联的标志，细节也很到位，相信能给移动电源最贴心的保护。

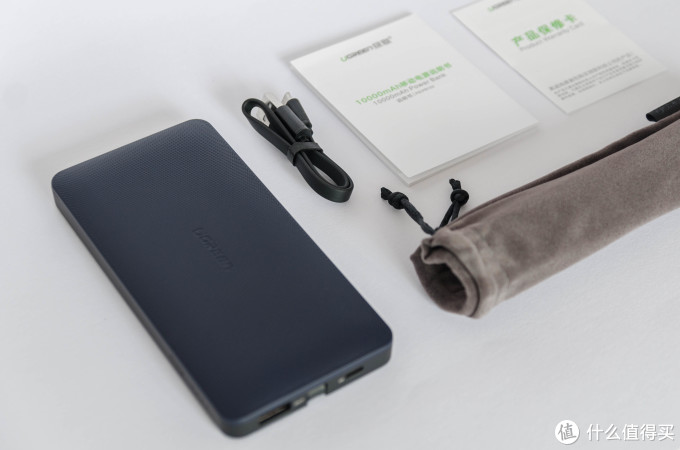

▲东西挺简单，这就是所有的东西了。
▲再看细节，整个移动电源的正面采用蜂巢蚀纹的设计，整体很有质感，摩擦良好，防止脱落，塑料感是有的。正中间是绿联的英文logo，采用凹印，并不明显，比较低调。

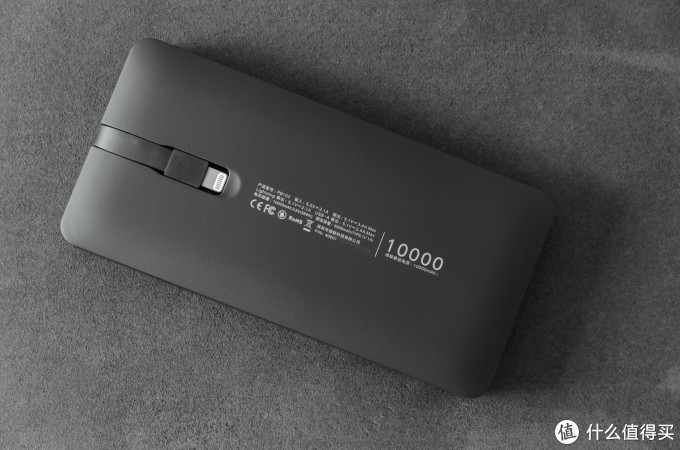

▲背面是Lightning充电线和卡槽，中间是基本参数，整个背面是亲肤硅胶材质的，可以有效增大和手机之间的摩擦同时不伤手机，绿联的这个硅胶材质不怎么吸灰，但是亲油。

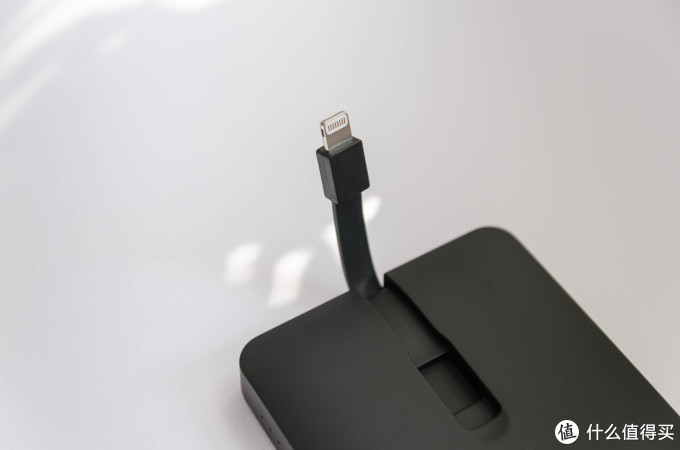

▲MFI认证的充电线，使用时拔出来，不用是嵌入电源，很方便。
▲底面是一个USB接口，可以同时满足两台设备进行充电（至少一部iPhone），但是会优先满足苹果接头进行充电；另外一侧是充电口，采用常规的Micro—USB接口。
▲侧面是开关以及指示灯。轻按开关可以开启移动电源并查看电量，长按3S可以关闭。每个指示灯最大电量增加值为25%。

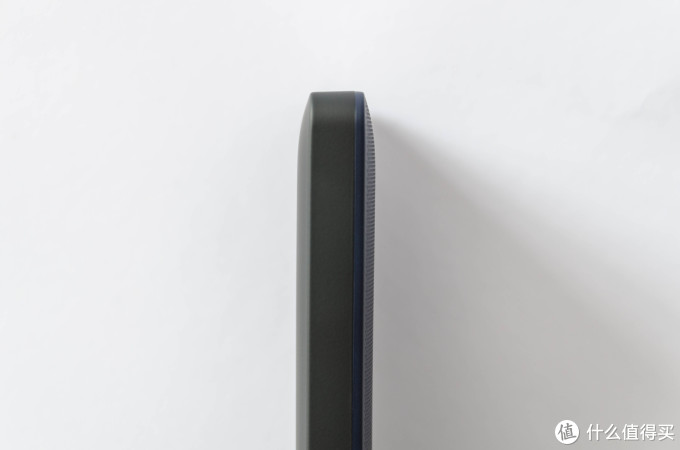

▲对称式设计，两种材料（塑料和硅胶）拼接，两个面都有一个弧度，弧度的设计挺优美，但是中间的厚度看着还是稍微有点厚。
二、使用感受
▲整体比iPhone 6s plus 小了一圈，但是和之前测试的移动电源比较起来还是显得大了些，Plus型号的手机双手操作无压力，非Plus型号可能就会觉得不太小巧了。
▲整体的厚度对比和握持感，本人手偏小，但是单手使用起来也是无压力的。

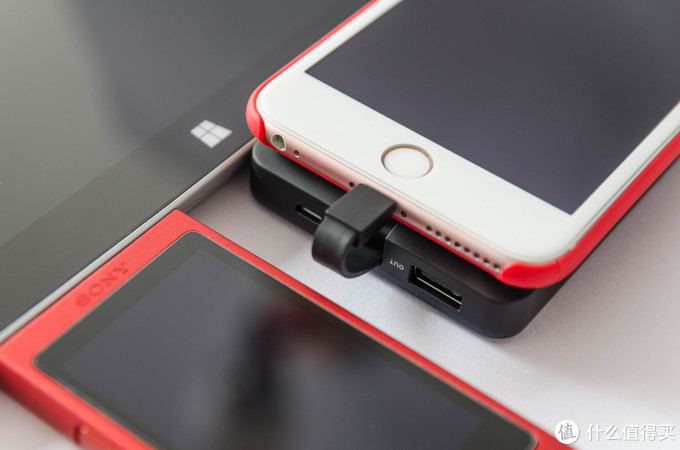

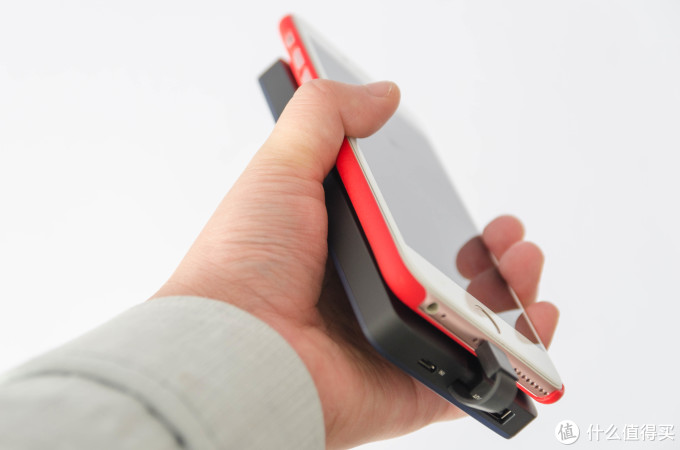

▲手机充电时的情况。将数据线拔出，手机叠放在硅胶面上进行充电，数据线的长短适中，体验很棒。
▲购买这绿联这款移动电源后，它就一直作为我的主力移动电源，一个充电宝同时解决了线材的问题，确实很方便，朋友借用后也表示很方便，准备购入。

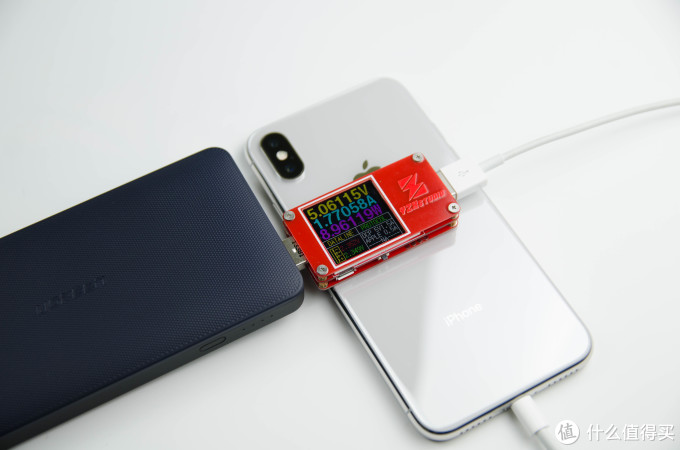

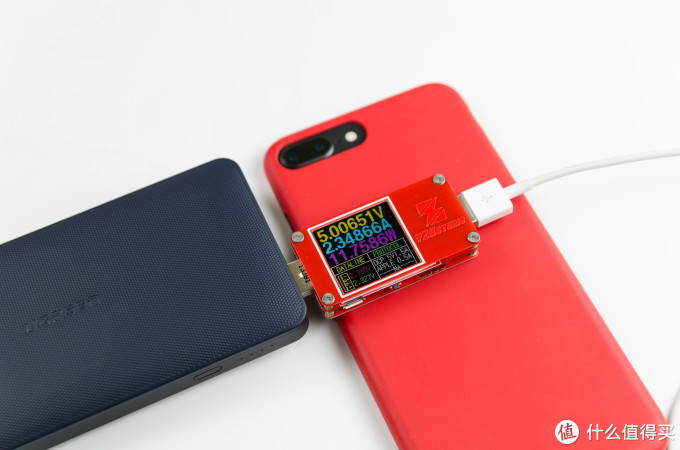

▲充电测试，测试设备为iPhone 8Plus，可以看到初始阶段超过了10W 2A的数据，这在iPhone7上是不可想象的，很可能和iPhone 8Plus的快充有管。
▲但是当充至一定电量（20%多）后，数据开始下降，iPhone X为福利君送测产品，最后还是要还的，希望这次众测能中一个
▲使用绿联移动电源为iPhone 8 Plus充电，电量从0-100的数据。仅仅耗时2小时5分，和使用桌充的数据差不多一致，这个数据比之前充满一部iPhone7的数据还要好，这足以说明移动电源的素质，但是，iPhone 8 支持快充，对功率应该没有之前的限制，所以，不管是电源好还是手机快充，归根到底，移动电源的表现可圈可点。之后我们可以再补充其他品牌电源的充电数据。

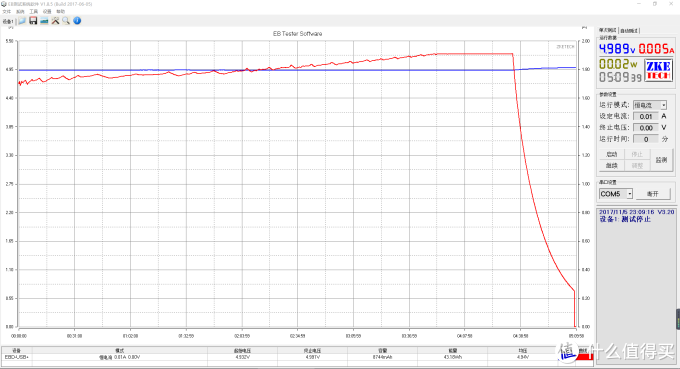

▲通过QC3.0快充口为绿联移动电源充电的数据，这个数据在我试测过的移动电源中“别具一格”，因为其在近4个小时的时间内，功率不断攀升，之后便急速下降。之前测的都是逐渐下降的过程。最终充满时间为5小时10分钟，这个数据和之前测试的产品相比，如果说4小时左右只能说可圈可点中规中矩，那么5小时只能说，不尽如人意了。
三、总结建议
我认为这款移动电源最大的有点是集成了MFI认证的Lightning充电线，使用下来确实简单实用，因此一度成为我的主力移动电源，而且价格上，双十一能做到99还算合适，算是同价位中相对便宜的了。在目前而言，在非PD快充条件下，给iPhone8/X等苹果系能带来满速的充电效率，比肩桌面充电器，还算是不错的，不过由于绿联这款产品并不支持快充协议，因此对其他支持快充的产品并不友好。同时，在同类竞品中，产品个头偏大偏厚，充电速度，特别是给移动电源本身充电的速度，较竞品要多出1个多小时，可以说不尽如人意了。
优点：
带MFI认证的充电头，二合一设计极度推荐；
对iPhoneX/8充电速度上比肩桌面充电器，支援较好；
价格便宜，对iPhone用户而言性价比不错。
缺点：
10000毫安电量充满耗时较长；
不支持QC3.0等快充协议；
整体设计偏厚重。
展开阅读全文
近期UGREEN绿联推出了一款20000mAh双向快充移动电源，这款移动电源自带Lightning线并且通过了苹果MFI认证，在市面上很少见。该产品不仅可以进行双向18W快充，而且兼容性强，能够给多款iPhone手机快速充电。下面小编就和大家分享这款移动电源的拆解，看看里面用料如何。
一、UGREEN绿联20000mAh双向快充移动电源PB163外观

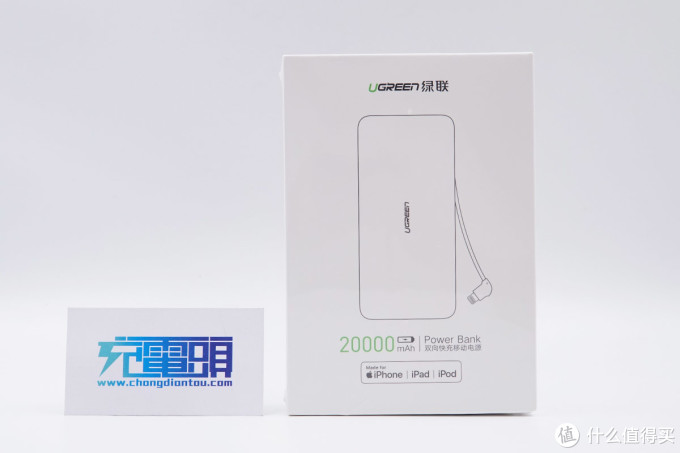

外包装盒正面印有移动电源外观简图，上面是“UGREEN绿联”品牌字样，下面是电源名称——20000mAh双向快充移动电源，且是专为iPhone、iPad和iPod设计。

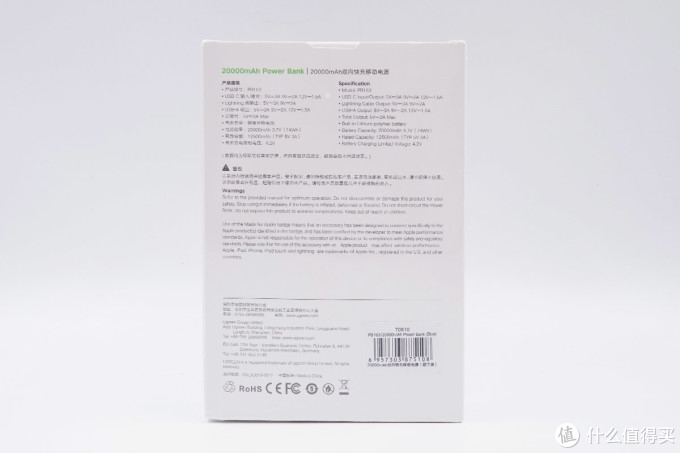

背面是中英文版产品规格参数信息
产品型号：PB163
USB-C输入/输出：5V/3A、9V/2A、12V/1.5A
Lightning线输出：5V/3A、9V/2A
USB-A输出：5V/3A、9V/2A、12V/1.5A
总输出：5V/3A Max
电池类型：锂聚合物电池
电芯能量：20000mAh 3.7V（74Wh）
额定容量：12500mAh（TYP 5V 3A）
电池充电限制电压：4.2V
产品已经通过了CE认证、FCC认证。
产品自带线缆，可进行快充充电且具有多重保护措施。
另一侧贴有防伪标签，并标注了移动电源可以适配的机型。
打开包装，内有纸盒对产品进行固定和保护，此外移动电源还外套防尘袋。

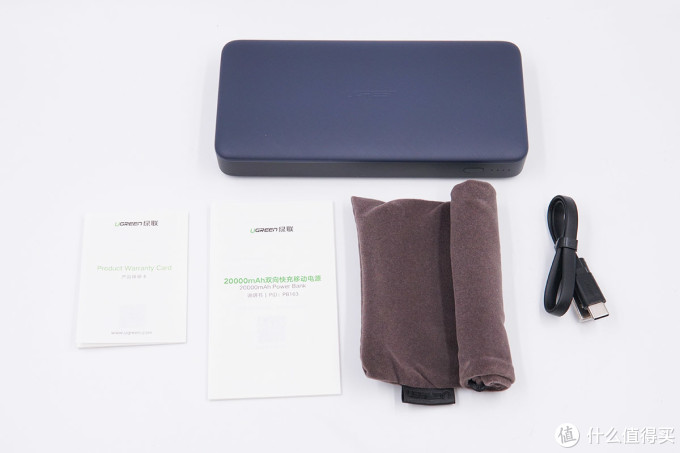

包装内含：移动电源、USB-A to USB-C数据线、收纳袋、产品说明书和保修卡。
数据线特写，线身扁平设计且两端进行抗弯折处理，线头外壳上有凹印的“UGREEN”品牌logo。
这款双向快充移动电源机身壳采用PC加ABS阻燃材质，机身壳正面进行晒纹处理，其余面则进行喷砂处理手感细腻，四角为弧面过渡。
电源正面呈爵士蓝且中心凹印“UGREEN”品牌logo，晒纹处理不仅起到装饰作用而且也增加了上手感。

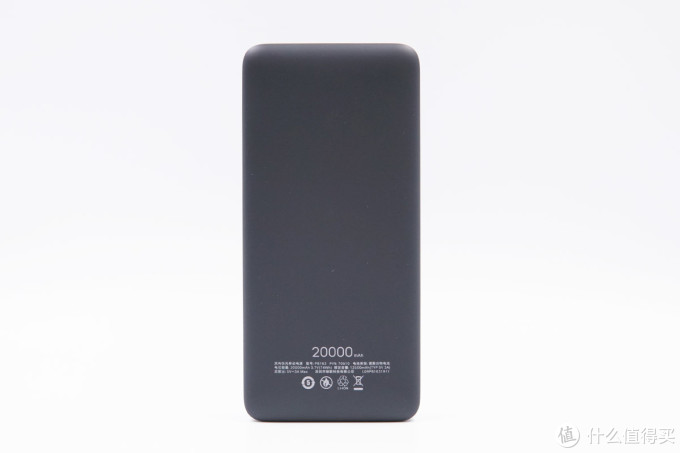

背面下端印有产品信息。
产品名称：20000mAh双向快充移动电源
型号：PB163
P/N：70510
电池类型：锂聚合物电池
电芯能量：20000mAh 3.7V（74Wh）
额定容量：12500mAh（TYP 5V 3A）
总输出：5V/3A Max
深圳市绿联科技有限公司。

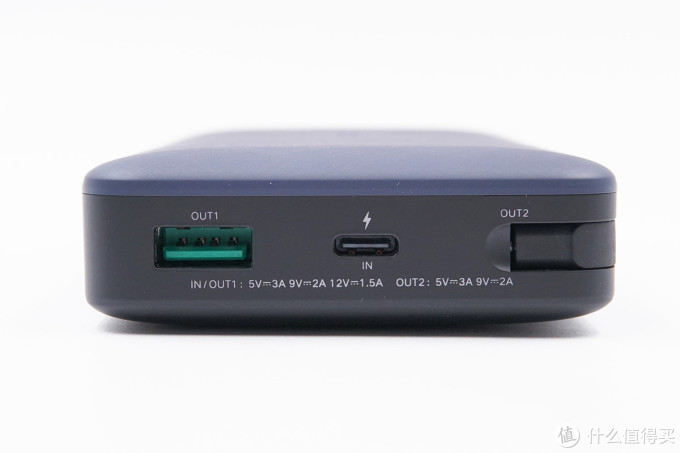

顶面从左往右分别是：USB-A输出接口、USB-C双向快充接口、Lightning输出线。此外旁边还标注有每个接口的规格信息。

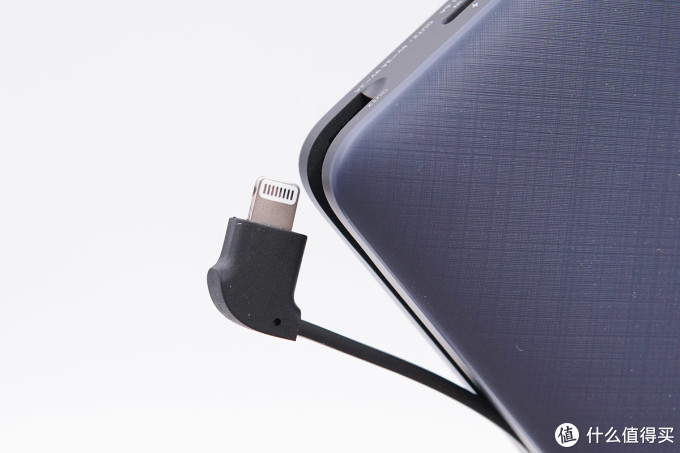

Lightning头特写，线头放置处为凹槽设计，方便平时将Lightning线收纳使用。
对Lightning端子使用ChargerLAB Power-Z MF001测试仪进行测试，从测试仪的屏幕中可以看到，该款数据线ASIC、PMU均为原装C94元件，评分为100分。
侧面专门设计有理线槽用来收纳线缆，移动电源不用时可以将线嵌入凹槽里。
另一侧则配有电源开关键以及四颗LED指示灯。

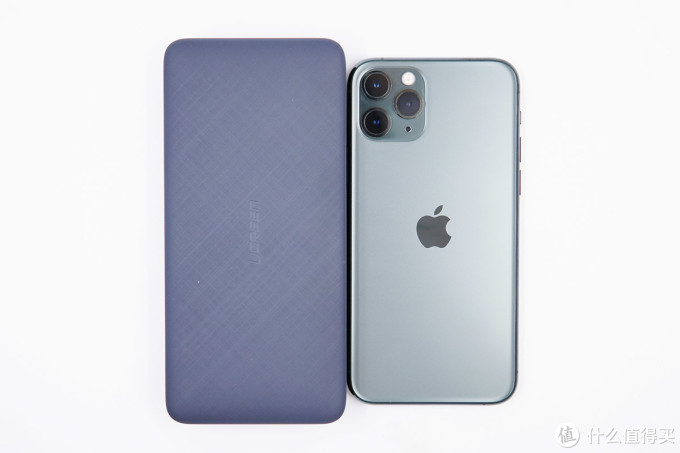

移动电源和苹果iPhone 11 Pro大小直观对比，两者宽度相当，电源稍长一些。
电源厚度与一元硬币直径相当。
净重约为375g。

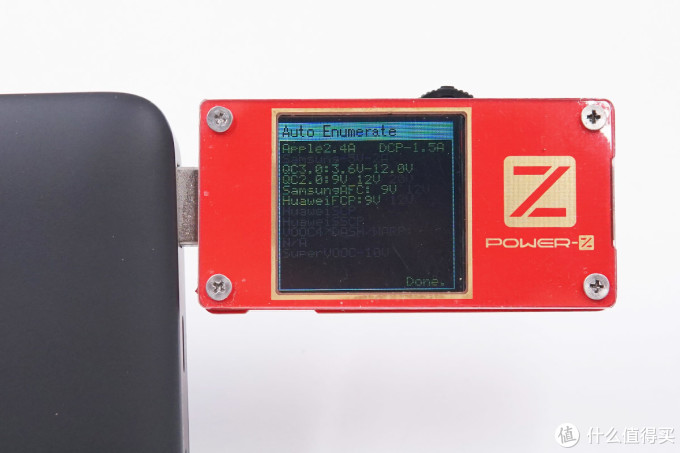

使用ChargerLAB POWER-Z KT001检测USB-A1口的输出协议，显示支持Apple 2.4A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP多个快充协议。

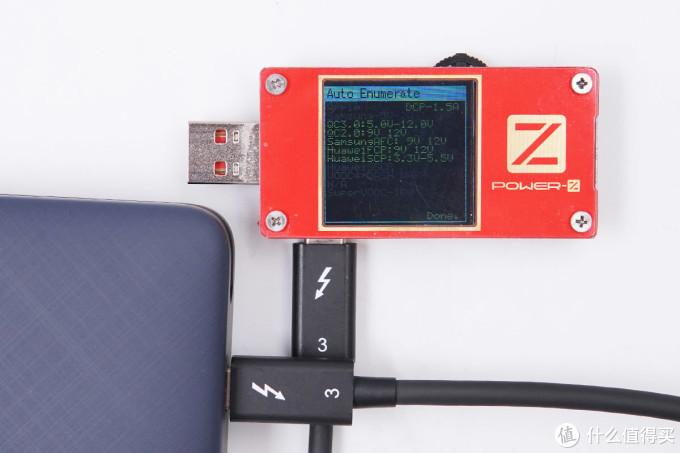

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP、Huawei-SCP多个快充协议。

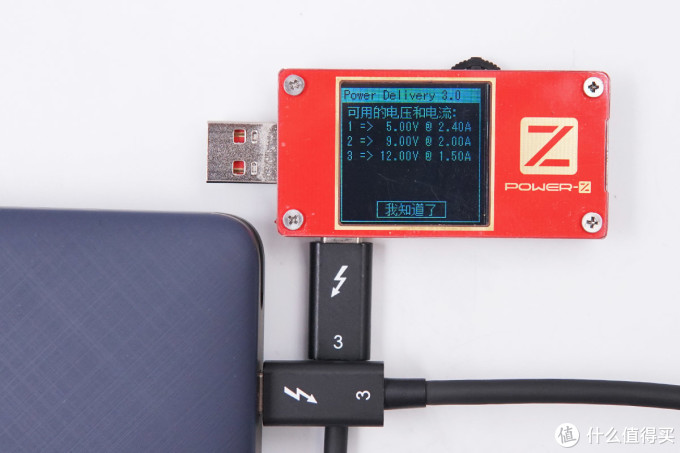

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/3A、9V/2A、12V/1.5A三组固定电压档位。
二、UGREEN绿联20000mAh双向快充移动电源PB163拆解
移动电源机身壳采用边缘的多组卡扣进行封装固定，电芯占据了内部绝大部分空间，且电芯上贴有黑色泡棉胶进行固定和保护。

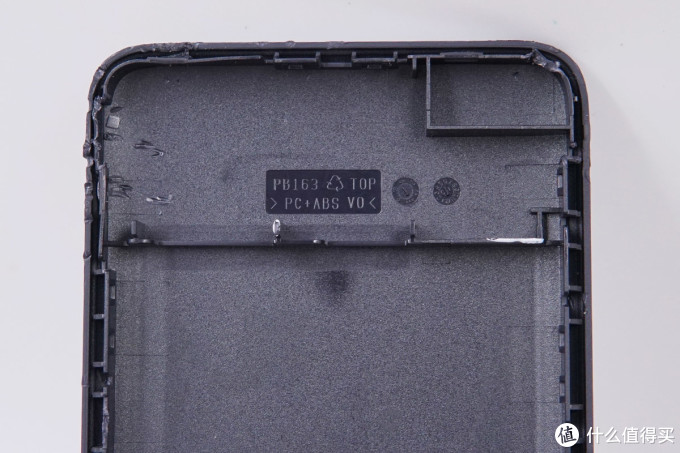

机身壳上印有“PB163”和“PC+ABS”字样，V0阻燃级别，意思是对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下，TOP为上盖。
PCB板使用两颗螺丝固定，且与线芯和电芯焊接处均注胶进行绝缘保护。
电芯边缘全部贴有泡棉胶来进行缓冲，防止挤压变形，保护措施非常到位。

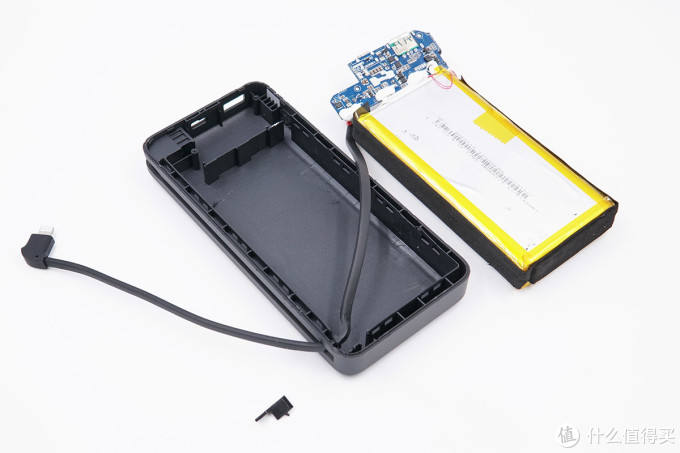

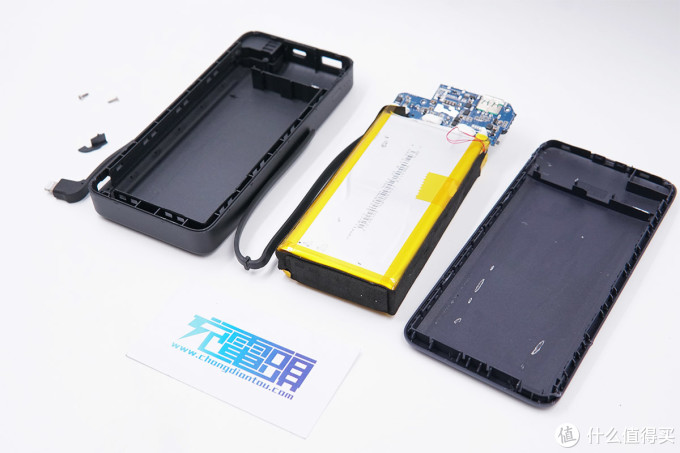

拆解螺丝，将PCB板和电芯取出，Lightning线的另一端直接焊接在PCB板上，此外外壳内部将电路板和电池分成两个隔间。

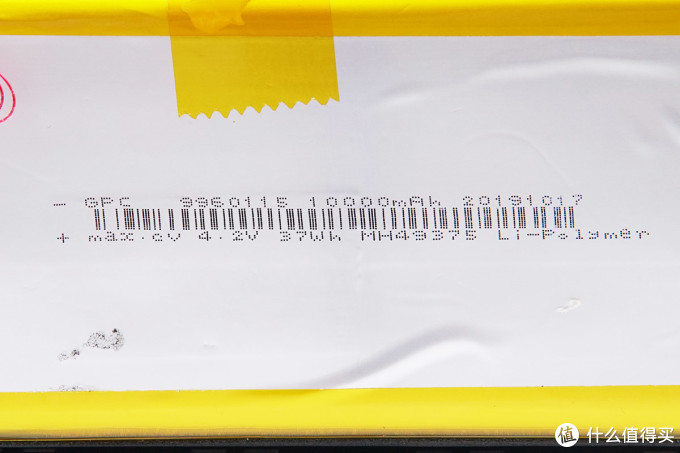

撕掉泡棉胶，可以看到电芯的信息：GPC深圳格林德能源集团有限公司、10000mAh、充电限制电压4.2V和37Wh，2019年10月17日生产。
热敏电阻位于两块电芯的侧面之间，用来检测电芯的温度，并打胶进行固定。
焊片特写，电池极耳处使用海绵填充，两片电池并联。

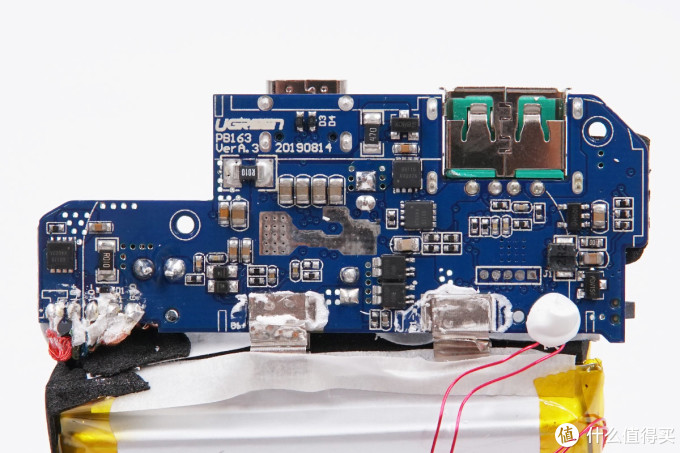

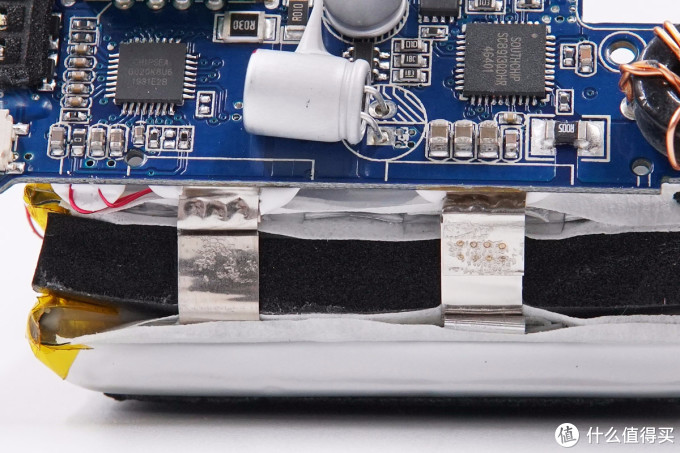

PCB板正面一览，可以看到LED指示灯、固态电容、主控芯片、降压电感等元器件。PCB板与电芯之间使用焊片点焊连接，电池焊片上贴有白色绝缘纸进行保护。

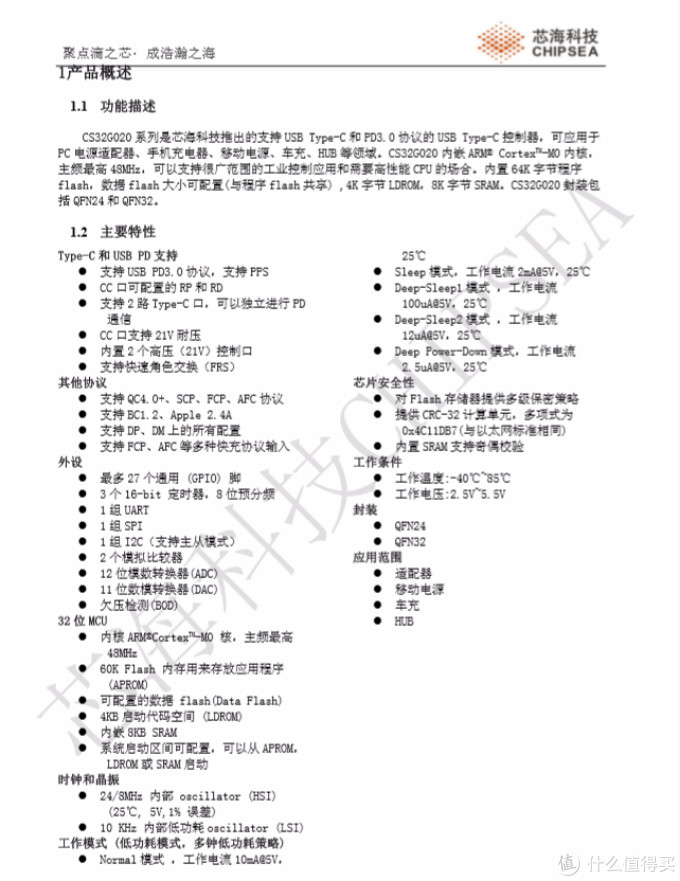

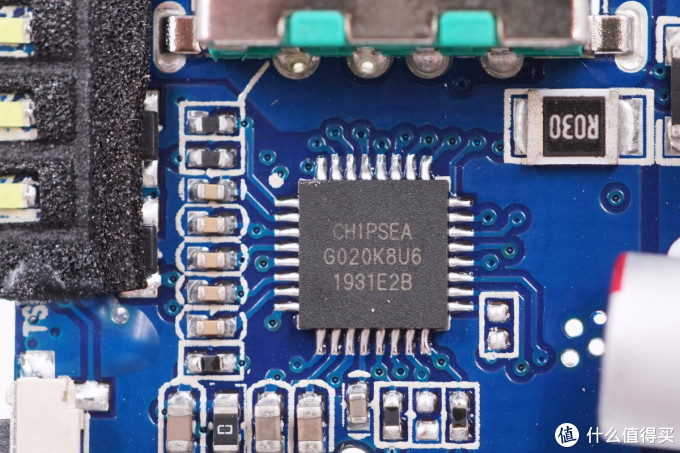

USB Type-C控制器，型号CS32G020K8U6，来自MCU芯海科技。该芯片具有四大应用特点：MCU性能强大，协议全，升级空间大；资源丰富、灵活度高；支持免拆机固件升级功能；快速开发。充电头网此前已对这款CS32G020系列芯片做过相关报道。
芯海MCU CS32G020正式通过了USB-IF协会USB PD3.0双向认证，在USB-IF官网，可以查询该芯片的认证TID号为1047。并且是目前国内唯一通过了USB IF协会PD3.0双向认证的芯片，充电和放电均通过验证测试，为高端旗舰产品的MCU首选。
丝印FT4AZR是天钰FP6601Q快充协议IC。天钰FP6601Q是一款快速充电协议芯片，支持高通QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。
天钰FP6601Q详细规格资料。

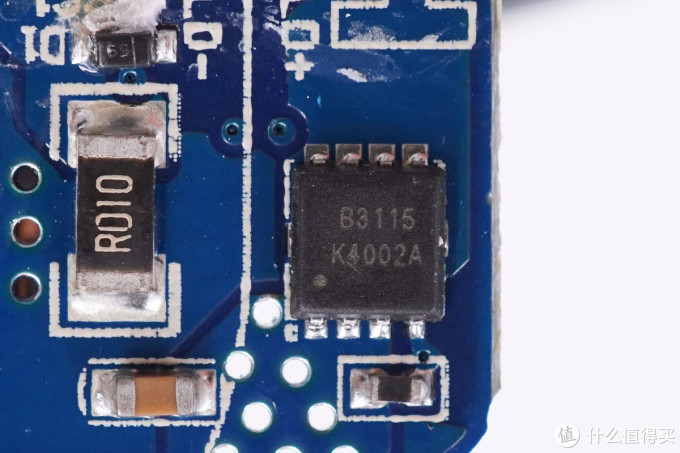

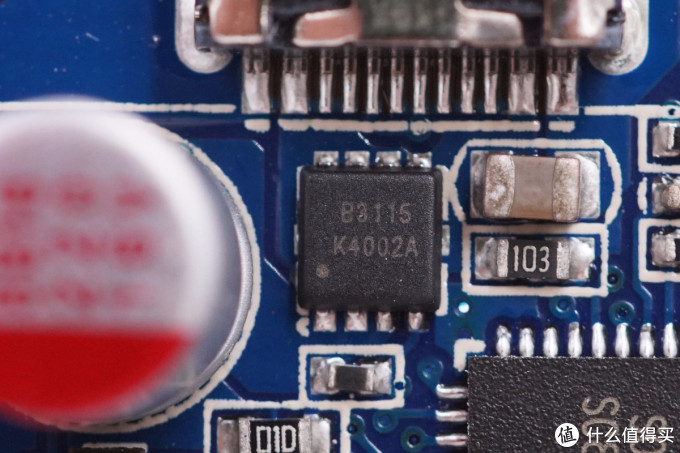

丝印B3115 PMOS，用于端口切换。

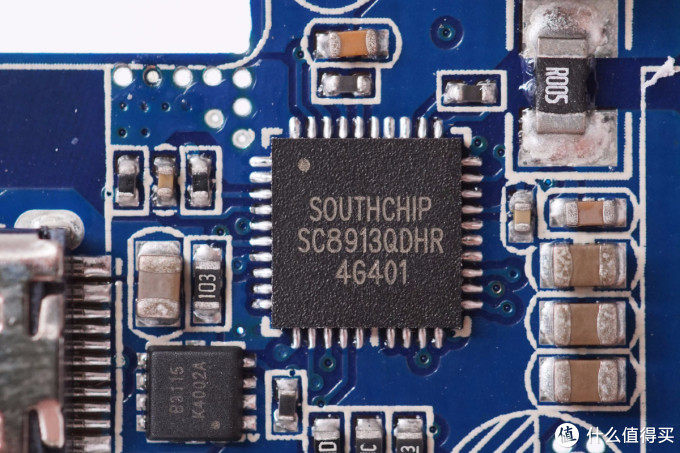

南芯SC8913是一颗集成 MOSFETs 和 I²C接口的高效率同步双向降压转换器，降压为内置电池充电，升压输出。支持1至4串锂离子电池充电。 I²C可配置充电电压电流，放电输出电压，输入输出电流限制。充电输入支持QC2.0/3.0申请。内建10BIT ADC；采用6*6 40pin QFN封装。

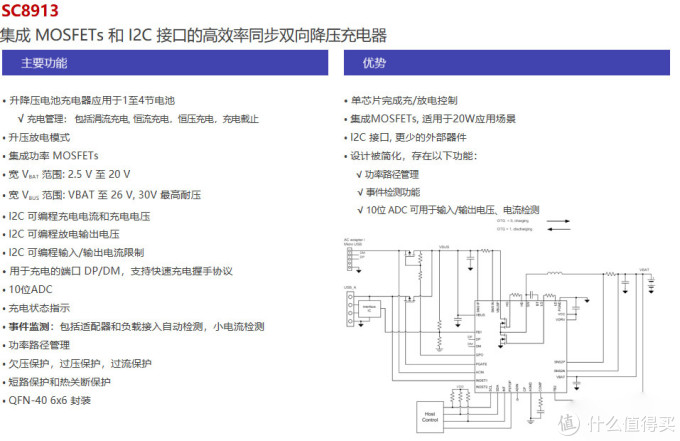

SC8913详细资料。此外充电头网了解到，南芯SC8913此前已经被Anker PowerCore Fusion PD超级充、PURIDEA 20000mAh USB PD双向快充移动电源、百达星连P.T STARLINK三合一移动电源等多款产品采用，产品性能稳定。

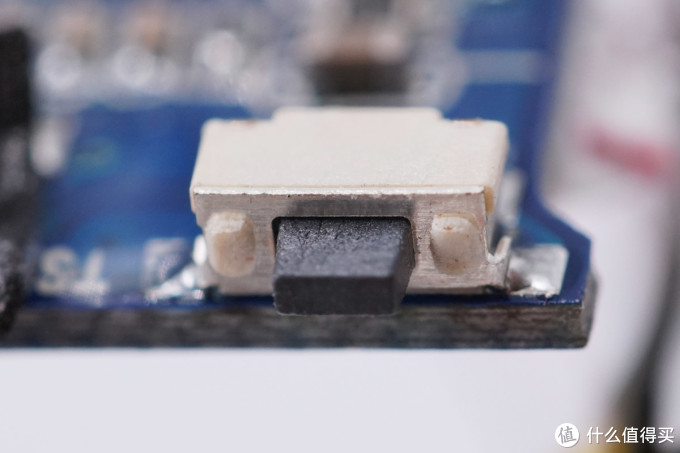

电源开关特写，贴片焊接。
LED指示灯特写，之间有泡棉隔光。
USB-A接口特写，沉板过孔焊接，非常牢固而且可以降低电源厚度。

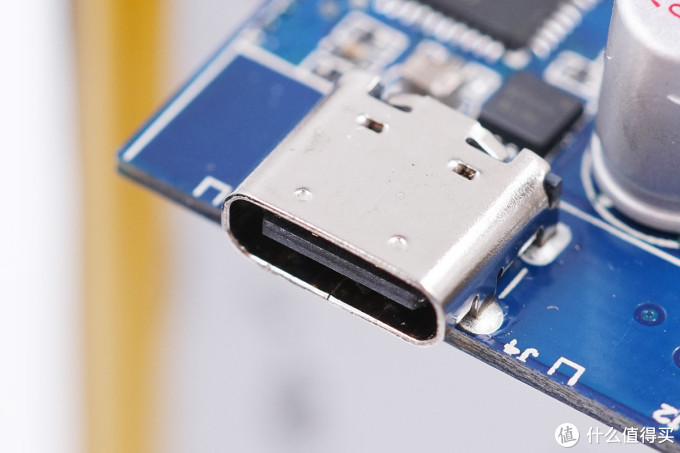

USB-C接口特写，黑色舌片不漏铜，过孔焊接。

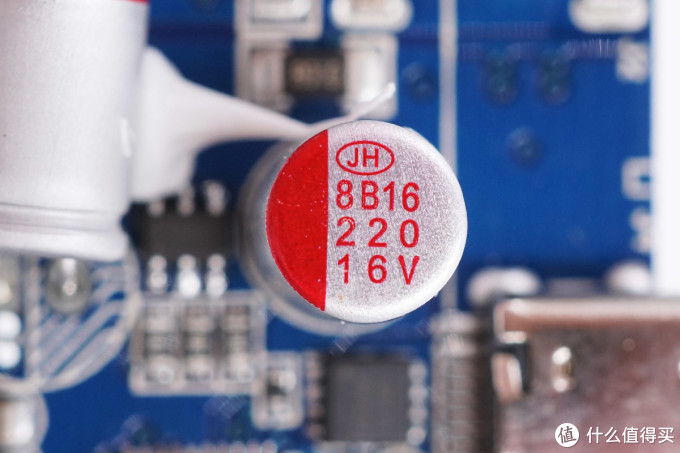

输出滤波固态电容，规格为220μF 16V。
另一颗输出滤波固态电容，规格同样是220μF 16V，南通江海电容器，中国老品牌，现产品序列已基本覆盖除MLCC，钽电容以外所有电容，移动电源上采用了固体高分子系列。

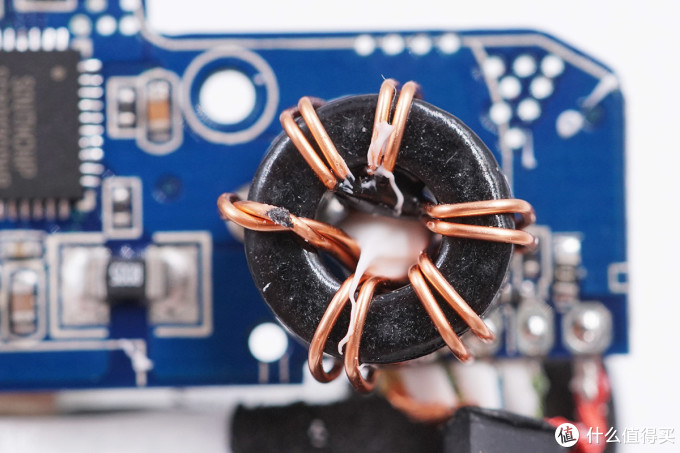

降压电感特写，双线并绕，磁芯黑色漆，中心打胶固定。
再来看看PCB板背面的元器件。

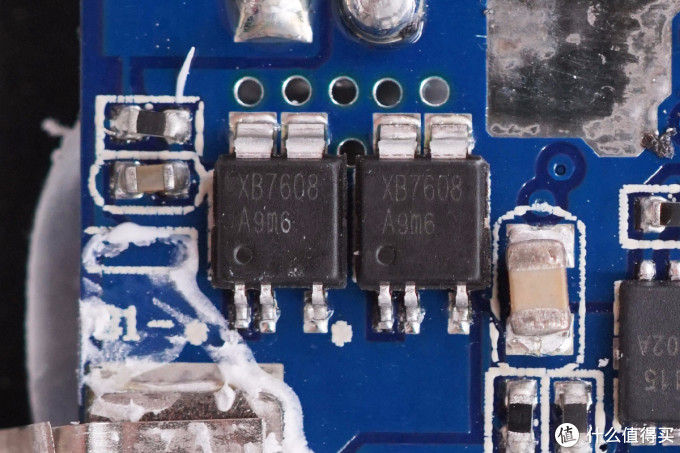

苏州赛芯微XB7608A 多合一锂电保护芯片，两颗并联。

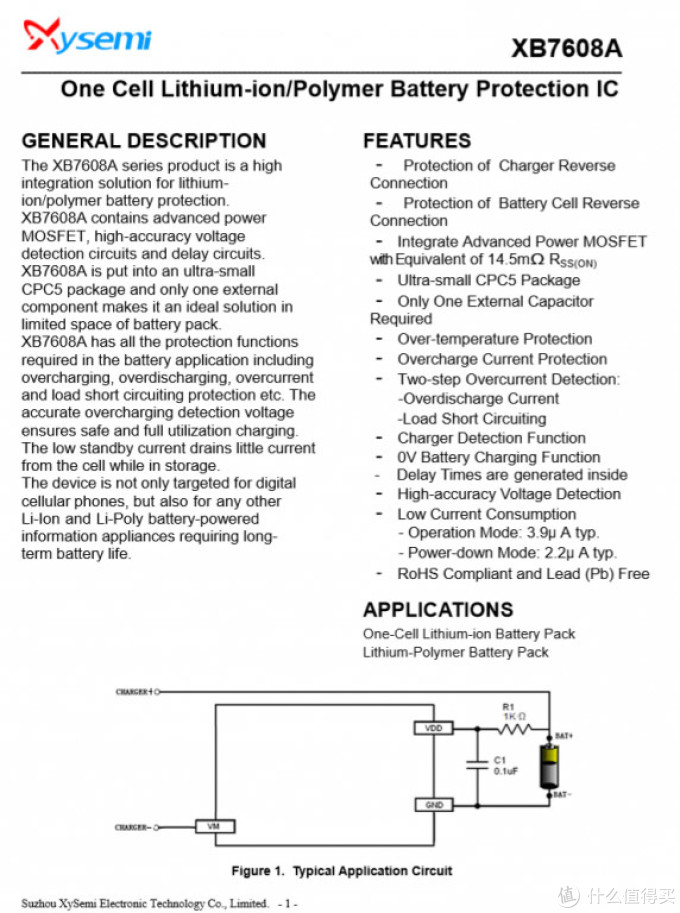

苏州赛芯微 XB7608A 详细资料。

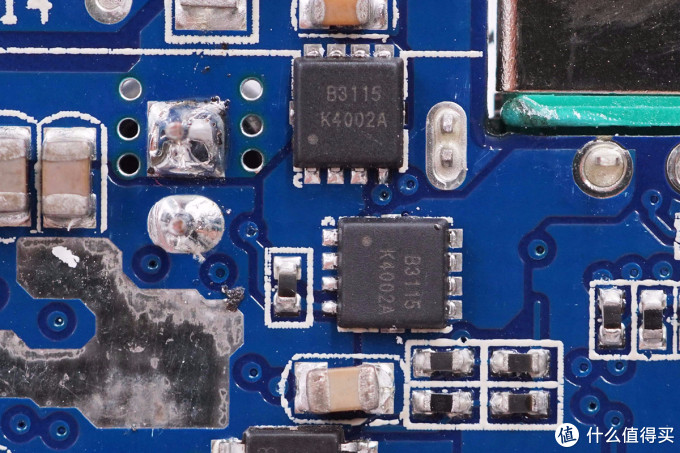

两颗丝印B3115 MOS，在USB-A接口旁边，用于端口切换。
丝印H50B。

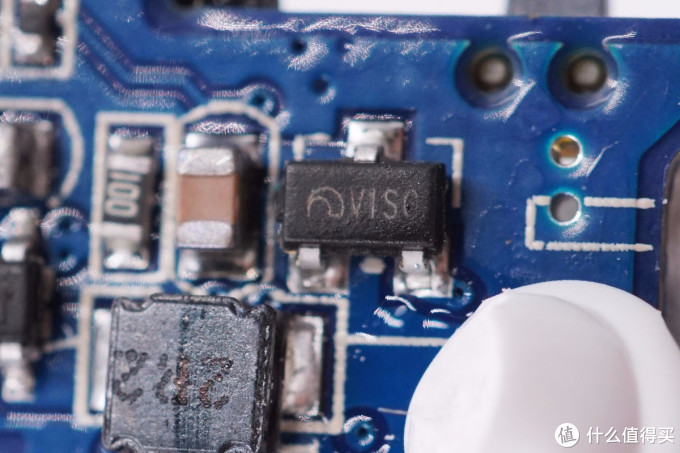

丝印V1SG，微盟ME6209A33 3.3V稳压管。

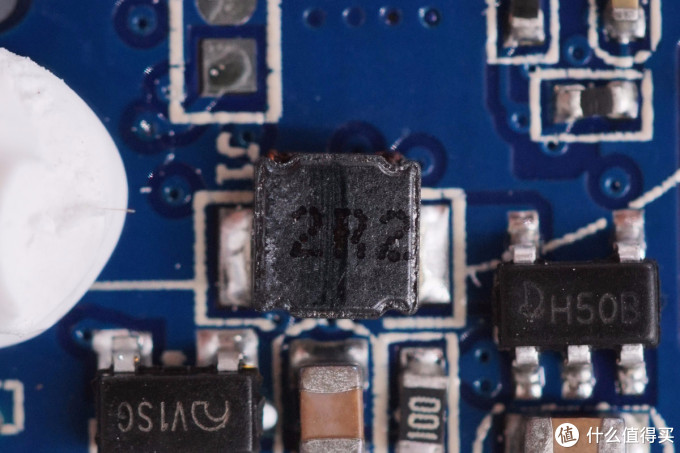

2R2合金电感，用于升降压。
Lightning线焊接处旁边的一颗MOS，丝印B3115，用于VBUS开关。
Lightning线缆与PCB板焊接处特写，线芯整齐排列焊接，焊点饱满。

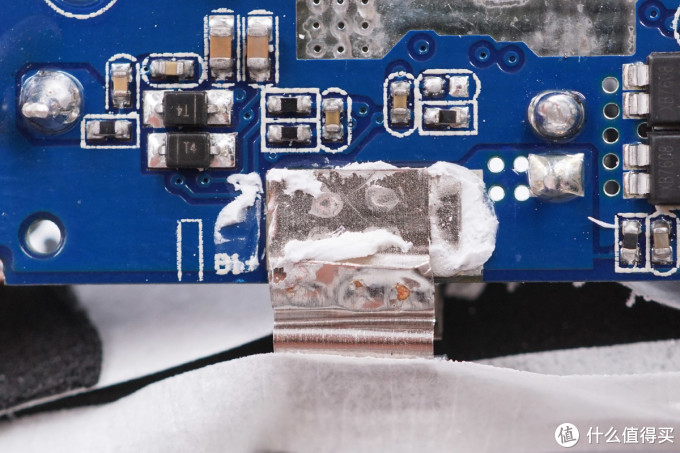

PCB板上焊片特写，注胶绝缘。
全部拆解完毕，来张全家福。
充电头网拆解总结
UGREEN绿联20000mAh双向快充移动电源外壳采用PC加ABS阻燃材质，表面晒纹处理晒不仅起到装饰作用而且也增加上手感，自带的数据线ASIC、PMU均为原装C94元件，评分100分。 1A1C两个接口均支持QC2.0、QC3.0、Samsung-AFC、Huawei-FCP快充协议，C口还额外支持Huawei-SCP快充协议，兼容性不错。此外USB-C接口还支持USB PD3.0快充标准，具备5V/9V/12V三组电压档位。Lightning线具备15W和18W两种输出功率，可以给多款苹果产品进行快充。
充电头网通过拆解发现，电源内部用料十足，如南芯的高效率同步双向降压芯片SC8913、天钰的FP6601Q快充协议IC、芯海科技的USB Type-C控制器CS32G020K8U6和苏州赛芯微的多合一锂电保护芯片XB7608A。
内部也是采用MCU+升降压芯片组合的PD快充移动电源的解决方案，相比单芯片SOC来说，具有更高的灵活性，可以支持更多协议。此外电芯的保护和绝缘措施做得很足，并配有热敏电阻进行温度检测，固态电容和电感等元器件均打胶进行固定。
本文提及商品：
展开阅读全文
创作立场声明：感谢您的阅读，欢迎收藏备用、点赞、打赏~
一、序言
hi，大家好，今天分享的是绿联 22.5W＆20000毫安时，超级快充充电宝。
充电宝可以说是居家旅行必备，我自己有好几块，便携一次性的2800毫安时，快充的10000毫安时，就缺个大容量的20000毫安时，正好这次就入手了这款绿联20000毫安时快充充电宝。
二、选购要点
现在的手机，快充基本成了标配，iPhone 用的是PD协议，其他的还有QC、FCP和手机厂商的专属协议，快充的最大好处，就是急需充电应急的时候，快速充电救急。
所以，这次除了容量选择大容量的20000毫安时，可以带上飞机外，也选择了支持快充的充电宝。

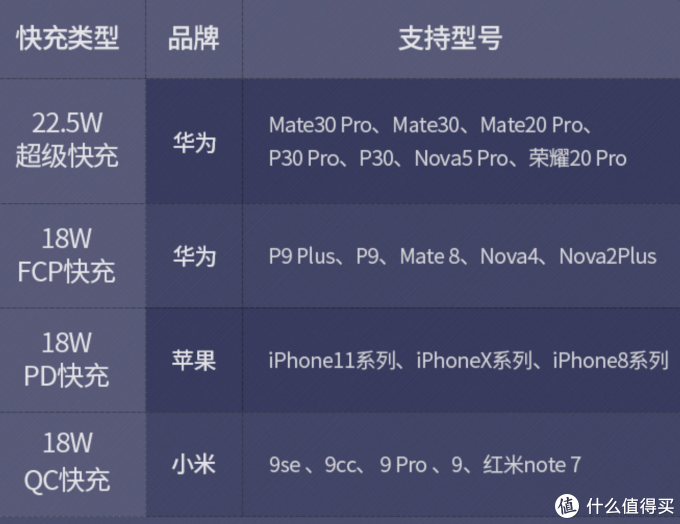

绿联这款充电宝，支持华为22.5w超级快充，18w的fcp快充，QC和PD的18w快充，主流快充基本支持，非常方便。
除了支持输出快充外，绿联这款充电宝还具备非常重要的一点，输入快充，给充电宝充电依然是快充，不用担心一个晚上都充不满。
三、开箱晒单

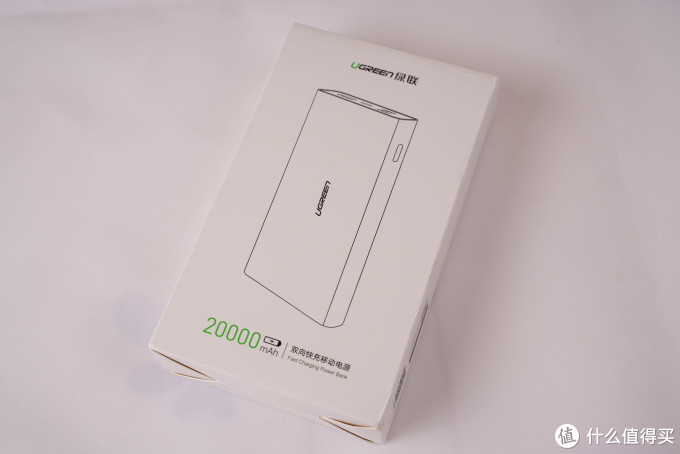

简洁的包装，20000mAh的容量标志，双向快充移动电源文字介绍。
背面注明了输出/输入参数，最高输入（充电状态）18w，输出最高22.5w，都是快充。
保修卡、说明书、充电线、充电宝主体。

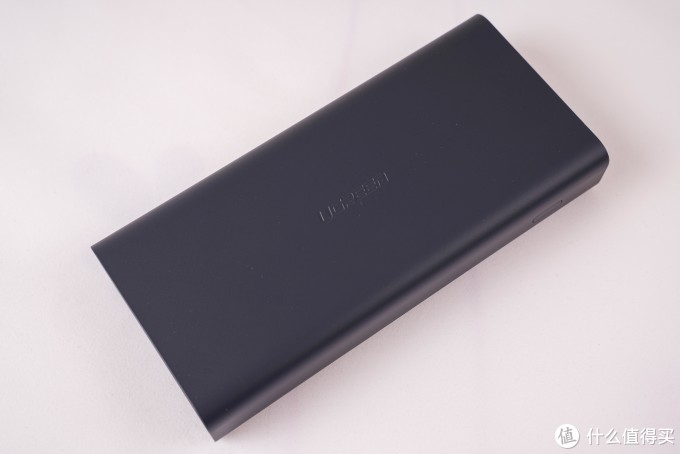

暗色的设计，简洁商务风格，大气简约。

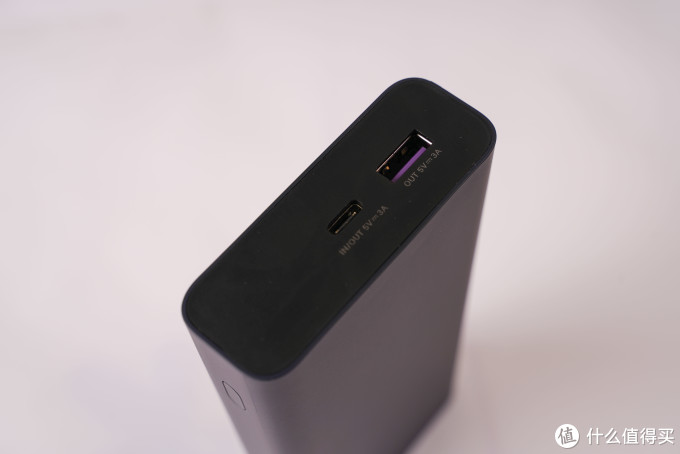

2个输出口，一个C口，一个A口，可以同时输出2台设备，充电也是用的C口。
参数信息和认证标识。

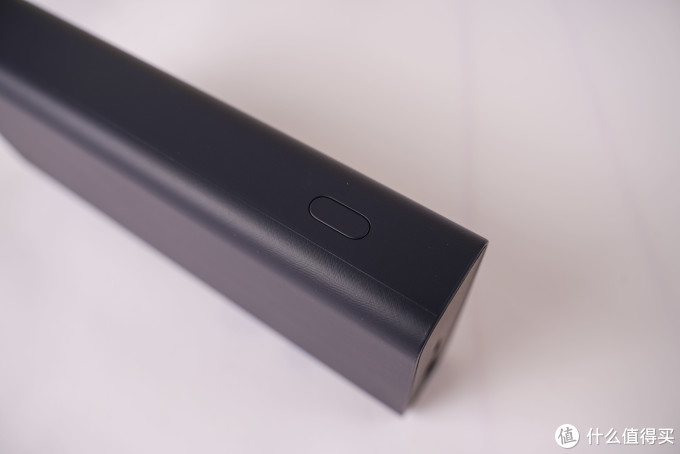

侧面就单独一个开关，非常简单的设计。
握在手里的大小，20000mAh的容量，体积比小容量充电宝来的大，长方形的设计，厚度适中，更适合收纳携带。
四、使用实测
1、充电宝充电测试
首先测试充电速度，非精密测量仪，第一次完整充电测试，家庭环境，所以会有一些偏差。

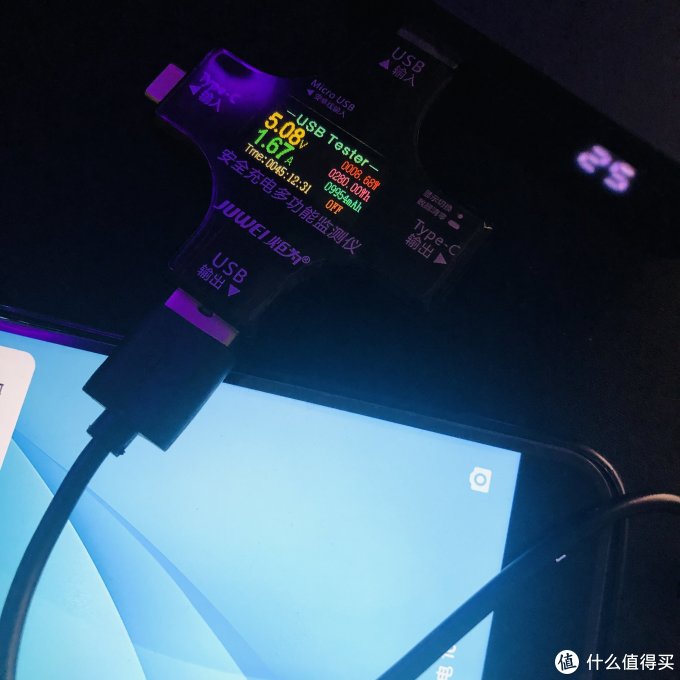

显示屏1%开始测量，协议是9V2A，充电16w左右，度数有波动。

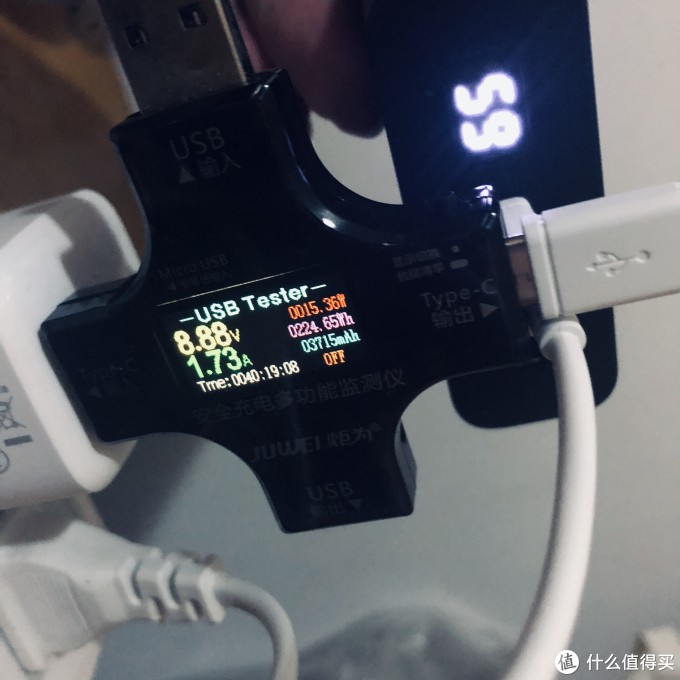

冲到59%的时候，充电功率保持，没有下跌
充电到84%，依然有15w的充电功率。很多充电宝到这个程度，就会进入涓流充电，速度变慢很多。
98%，进入涓流充电，保护电池。
充电到98%，测量仪时间是44:16 ，开始充电的时间是38:07，耗时6小时左右，根据绿联的官方数据，充满时间约6小时，符合宣传介绍。
2、对手机测试
给小米5x手机充电，只支持5V2A协议，也能直接识别启动充电。
3、对iPhone X快充测试
62%的电量测试充电，直接开启9V2A的PD18w快充
五、总结
1、双向快充现在已经成为充电宝选购的必备性能，高速充电，节省时间。
2、绿联这款充电宝，解决了非常重要的一个痛点，充电宝电量读数问题！！！再也不用靠亮了几个指示灯，来猜测还有多少电量，精确到1%，告别没电焦虑。
3、作为一款大容量充电宝，20000毫安的容量，足够应付大多数行程。对手机多次反复充电，量大管够。
4、安全也是选购充电宝的重要因素，要快充，也要安全。
5、20000毫安的容量，符合登机要求，出远门携带一个大容量充电宝足够。
