创作立场声明:所有产品均为本人亲子购买,安装过程亲历。本以为三分钟搞定的分线器安装最后竟然弄了整整三天!现在将整个安装改造过程中遇到的各种情况和结果整理出来分享给大家,如果你也有同样的需求,希望能对你有所帮助。

前言:

    爸妈家的房子是在N年之前装修的,当时弱电箱到客厅之间只预留了一条网线,因此客厅的iptv和路由器没有办法同时使用。因为客厅电视也需要联网,之前连接弱电箱里的无线网,因为是从房间到客厅,信号也变得比较弱,使用很不方便,于是便有了改造的想法。

一、现有方案梳理:

    俗话说得好,好的选择就是成功的一半,在开始动工之前,我先在张大妈上针对单线复用的方法进行了一番搜索,结果发现很多人都遇到同样的问题,解决的方法也有很多,比如说:

1、组建全屋无线网络(包括电力猫方案)

    通过合理的搭配,使无线网络覆盖整个房间,从而直接忽略客厅宽带网线的问题利用无线网络上网。这种方式需要购买相应的无线网络设备,还需要有一定的组网知识储备。

2、在现有的线管内多增加一条网线。

    既然一根线不够,那就多穿一根线好了移动宽带网线分线器安装踩坑全记录,优势就是网线成本较低,而且多一条网线也就一劳永逸了,但是穿线这事算是技术活,要么需要购买相应的工具学习穿线方法,要么得找人过来穿线估计花费服务费,整体看起来时间和金钱成本也不低,而且实际房间硬装环境能否满足需求也不好说。

3、通过交换机实现单线复用。

    大妈上有很多大神都介绍过这种方法,可以使用单个交换机或者两个交换机,通过在交换机或者光猫中进行软件设置实现单线复用,下边两位值友写的帖子我觉得都挺好的。

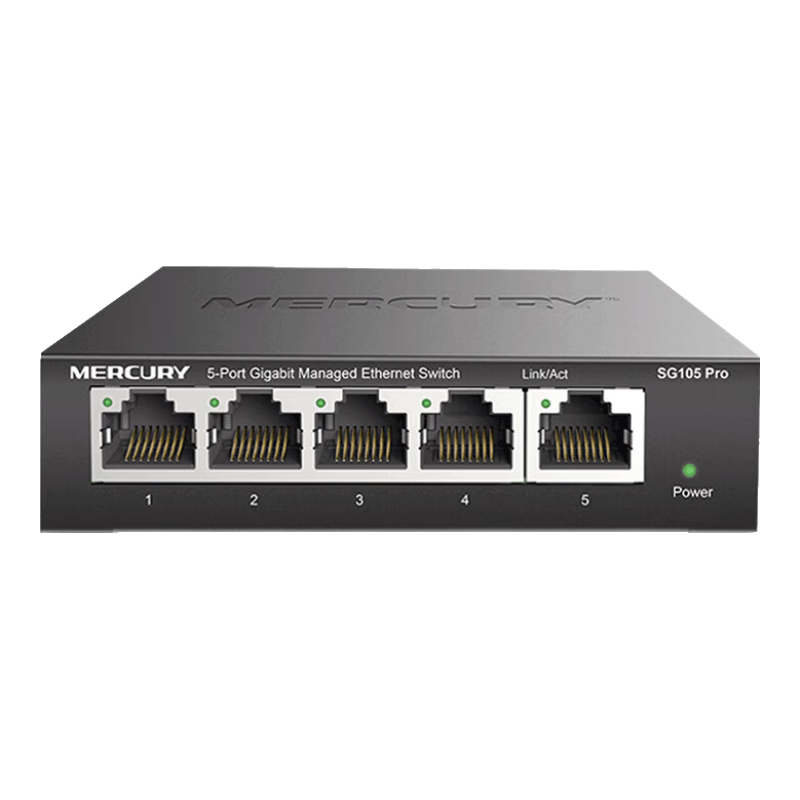

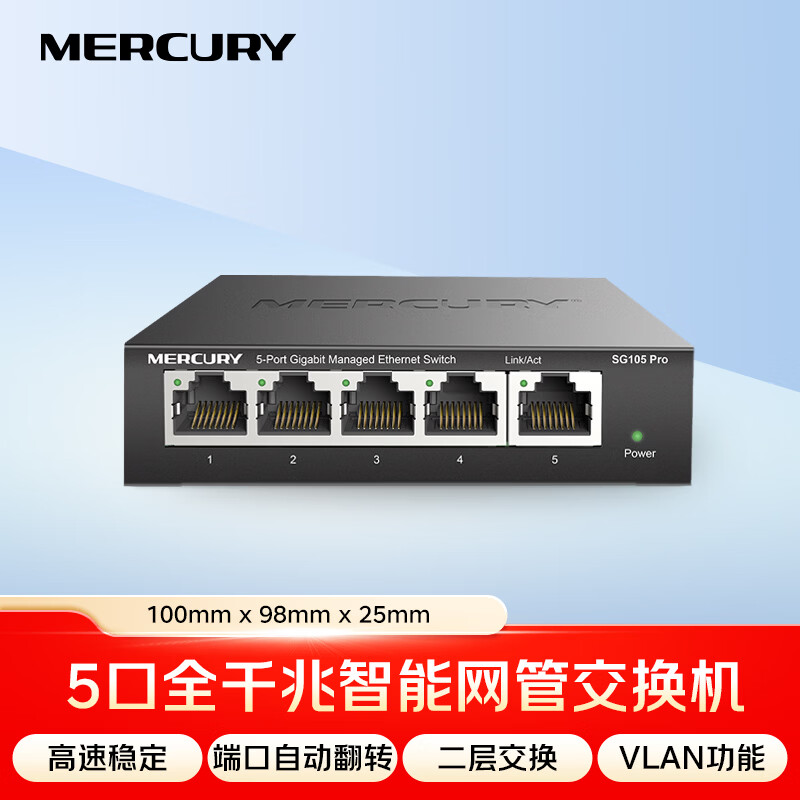

精装房无线优化及水星SG105 POR 单线复用小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。华为Q2子母路由电力线全屋无缝覆盖;因电力线路干扰太大后期通过水星SG105G单线复用提高电力线链接速率。原因因为家里是精装修房间,弱电布线简直脑残到不行,网线至联通了一根网线到书房,一根联通到客厅沙发(电视墙都不进)交房后开D-MySterY| 28 评论34 收藏275查看详情网络设备 篇一:家庭网络改造-单线复用实践总结小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。一、背景其实个人对于路由器并不甚了解,之前一个腾达150M的无线路由器,随我大学时期一直用到去年11月,直到女票抱怨撸农药经常460,才想去这玩儿已经用了7-8年,用了这么久实在是该换了,用这么久本着能用就用,坏了再买的思想(子甴| 414 评论300 收藏4k查看详情

    这种方式的优点是可以保证网络带宽不受影响,网线连接也比较稳定,尤其是对于家里200M,300M甚至更多的高级用户是很好的选择。不过这种方式也需要一点交换机软件设置的基础知识,同时需要购买交换机有一定的成本。



4、通过网线分线器实现单线复用。

    其实这种方式应该可以理解为一种低配版的单线复用方式,方法是在一根网线的两端分别接一个网线分线器,通过将一根网线中的8根线分成两组,同时传输两种信号。优点是不需要任何的软件基础,硬件购买成本也比较低,但是单个接口的网络速度最高只能到100M。而且要求单线必须要是8芯线。

5、自己按照分线器的原理把原网线的单个水晶头重新压接成两个。

    这可能是成本最低的单线复用方式了,基本不需要耗材,只要把原来的水晶头切掉重新压接四个新的水晶头就可以了。但是需要具备一定的网线修改原理知识,对原有线束进行修改,同时需要有一定的动手能力。

二、明确需求:

    了解了目前常用的改造方法,接下来就需要明确家庭的使用需求,毕竟作为普通家庭使用,我们要的不是最好的而是最适合的。因此我对家里的实际情况和需求进行了整理:

1、客厅功能完善

    希望可以在客厅既能使用iptv,同时电视也可以连接到稳定的宽带信号。

2、带宽需求较低

    家里客厅没有nas,也不玩游戏,平时大家也就是看看电视,刷刷抖音这种基本需求,因此对网络要求并不高,并且现在使用的是移动的100M宽带。

3、易于操作

    方法简单且易于操作,不对现有状态进行过多修改,就算老人家不喜欢新的方案也可以随时调整回去。

4、成本造价低。

    成本造价尽可能的低,减少浪费,花小钱办大事移动宽带网线分线器安装踩坑全记录

    根据家里的实际需求,上述的几种方案中,增加交换机和分线器这两种方式相对而言比较适合,因为不需要对现有状态进行太大改动,整体造价也不高,而且整改效果也比较稳定。

    在这两个方案中,交换机的方案实现的效果会更好但成本更高,按照值友们分享的教程中用的产品来看,即使是单个vlan交换机,成本也至少要在100块钱左右,两个就翻倍了。而分线器的方案成本较低,一对分线器大概也就是30块钱的样子,只是最终实现的效果带宽会受到影响最大100M。考虑到家里的移动宽带本身只有100M,限速的影响不大,所以最终我选择使用分线器的方案进行改造。

三、一波三折的改造之路:

    分线器的原理其实很简单,目前我们使用的网线一般都是8芯线,虽然是有8个芯,但其实(百兆网)只有4个芯在传输数据,也就是只有1236四路在使用,另外的四路是预留的。那么分线器的原理就是把一根网线里面的8根线分成两组,制作成两个水晶头,这样的话就可以将一条网线当做两条来用,然后在输入端分别接入光猫的两路数据,输出端就可以有两路输出,从而实现一线复用的效果。如下是分线器中的连接线路图:

移动宽带网线分线器安装踩坑全记录

    从上图可以看出,分线器的作用其实就是把一个水晶头按照相应的线序分成两个水晶头,主要用处就是省去了自己改线的麻烦。直接把相应的功能集成到了一个模块中。

第一回合——绿联分线器

    搞清楚了原理就可以开始行动了,首先我先确定了一下弱电箱到客厅的网线是否真是8芯的,毕竟如果只留了4芯,那这种方案就是不可行的了。根据客厅的水晶头可以确定确实是8芯的线没有问题:

客厅的水晶头客厅的水晶头

    然后我在京东上下单了绿联的分线器,同时按照连接方式的要求,还买了四根网线用来连接分线器和其他的设备。

移动宽带网线分线器安装踩坑全记录

     先来张全家福:

移动宽带网线分线器安装踩坑全记录

移动宽带网线分线器安装踩坑全记录

    一共买了一包(就是两个)分线器,3个0.5米、1个1米的网线,分别用来连接光猫的两个网口到分线器以及分线器到路由器和电视。

    绿联分线器虽然外壳用的是硬质塑料,但产品做工还是不错的,手感也可以。

移动宽带网线分线器安装踩坑全记录

移动宽带网线分线器安装踩坑全记录

移动宽带网线分线器安装踩坑全记录

    分线器并没有产品介绍中图示的A、B之分,但是在分线器双网口那端有标注区分1口和2口,也就是说1,2两个网口是有区分的。

    0.5和1米的网线:

移动宽带网线分线器安装踩坑全记录

移动宽带网线分线器安装踩坑全记录

    按照绿联产品介绍页的说明,如果想要实现iptv和宽带同时使用,需要按照下图所示连接:

移动宽带网线分线器安装踩坑全记录

    从图示可以看出,我需要同时将两个分线器配合使用,按照上图的连接方式进行连接。

    移动光猫上的网口中没有专门的iptv接口,不过根据前期使用发现,2号百兆口就是iptv的端口,所以我将2号百兆口连接到分线器的1口,然后将3号百兆口连接到2口:

移动宽带网线分线器安装踩坑全记录


移动宽带网线分线器安装踩坑全记录

    然后在客厅将机顶盒的网线连接到分线器1口,路由器的网线连接到2口。这样连接之后,1口对应网线传输的是iptv的信号,2口对应的是宽带的信号。

移动宽带网线分线器安装踩坑全记录

    按理来讲,这样连接之后网络就应该搞定了,但是结果是iptv可以了,但是路由器根本没有信号移动宽带网线分线器安装踩坑全记录

    这是什么状况,难道是端口接错了?为了搞清楚这个问题我来来回回把所有的接口都换着插了一个遍,前前后后不知道跑了多少遍,最后得出了一个无奈的结果:

1、两个分线器的1号口对应传输的信号不管是iptv还是宽带信号都可以正常传输,但是2号口的信号无论什么都传输不出去。

    根据这样的结果推断出来问题可能出在两个方面:

1、分线器坏了,只有一号口能用,2号口不能用。

2、网线断了,只有1236号线是连通的,另外4条线至少有一根线断了。

    如果想要确定分线器是不是坏了,最简单的方式就是再买一个试一下,于是下单又买了一个其他品牌的分线器:

京东 毕亚兹 网线分线器一分二 2台电脑同时上网 RJ45双网口延长器网络三通直通转接头 2个组合装 TT13 18.40元起
实时价格19小时前已更新
去购买
优惠

满159元减20元

扫码领取
移动宽带网线分线器安装踩坑全记录 使用什么值得买App扫码领券更轻松
活动

满199减15

     如果想要确定是不是网线坏了就需要用网线测试仪测试一下,这个就只能后天去新房那边拿回来测试了。

    至此第一天长达数小时的安装测试最终以失败而告终移动宽带网线分线器安装踩坑全记录

第二回合——毕亚兹分线器

    因为第一天的绿联分线器没有安装成功,为了证明是否是因为分线器自身故障造成的问题,我一边跟绿联的客服联系询问自己的接法是否有问题,一边重新买了一对其他品牌的分线器打算试一下。

    绿联的客服还是比较专业的,了解了实际的情况之后给了我一些建议和测试方法,在确认所有的测试方法都无效之后,认为可能是不兼容的问题,所以建议我可以退货。

    当天晚上毕亚兹的分线器也到了,是长这个这样的:

移动宽带网线分线器安装踩坑全记录

移动宽带网线分线器安装踩坑全记录

移动宽带网线分线器安装踩坑全记录

    这个品牌的分线器比绿联的便宜不少,整体做工也有一些差距,第一次插进去的时候有一个网线头都差点拔不出来移动宽带网线分线器安装踩坑全记录 ,而且大家仔细看就知道,这个分线器上是没有标注1口和2口的,难道是让我猜吗移动宽带网线分线器安装踩坑全记录

    为了测试是否是分线器的问题,我假设这个分线器1,2口也跟绿联一样设置,将光猫、路由器和机顶盒都分别接到了两个分线器上:

移动宽带网线分线器安装踩坑全记录

    然而这次不光是2口没有网络。连1口都不能看电视了移动宽带网线分线器安装踩坑全记录 。好吧,又是一顿换接口,最终的结果是仍然不行移动宽带网线分线器安装踩坑全记录

    难不成一天不见另外的四根线也坏了?没有这么点背吧。为了测试1口对应的四根线是否还是好的,我将两端2口的网线全部拔掉,只保留了1口的两个网线:

移动宽带网线分线器安装踩坑全记录

    这时发现,能够正常连通了移动宽带网线分线器安装踩坑全记录,这又是啥情况?难道2口连接了网线之后对1口有干扰?不是说好的两套线独立分开的吗,怎么会干扰呢?抱着试一试的态度,我将两个1口的网线全部拔掉,然后将2口的网线全部插上:

移动宽带网线分线器安装踩坑全记录

    这时神奇的事情发生了,2口的数据竟然也能传输了,难道2口的4根网线好了?按照这个测试理论来说的话,1口的4根网线和2口的4根网线都是好的啊,但是为什么连接到一起之后又不行了呢?抱着这样的疑问我咨询了这家店的客服,但是明显这家店的客服专业水平远不如绿联家的,从头到尾只是在询问我是否有使用两个分线器,让我拍照给他,当我分别到两个房间给他拍了接线照片之后,他的反应竟然是认为我用的是同一个分线器然后来回接在两边忽悠他,并要求我把两个分线器都接好的图片拍一张合影给他移动宽带网线分线器安装踩坑全记录 ,我要是能拍合影了,我还买分线器干嘛?我深深的感觉这客服根本都不知道自己卖的到底是什么产品,难不成大晚上的我没事闲着来回拿一个分线器接来接去拍照故意骗你玩?还开始跟我破案了移动宽带网线分线器安装踩坑全记录

    客服靠不住就只能靠自己了,我又一次尝试将分线器A的1口和分线器B的2口连通看看是什么效果:

移动宽带网线分线器安装踩坑全记录

    结果让我意外的事情再次发生了,这次竟然也接通了移动宽带网线分线器安装踩坑全记录

    好吧,根据以上的测试,我基本得出了一个结论,那就是这家的分线器跟绿联的分线器不是一种设计方案,这家的分线器的8跟网线是可以互通的,也就是说1口的4根网线和2口的4根网线并不是完全屏蔽的,因此当我同时接入四个网口的时候,应该是由于某种原因形成了输入输出信号的干扰,从而造成两个端口都不能正常输出了。而绿联的分线器因为两个端口都是分开的,所以就算是全部都接上了,也只有1号口能连通。

     测试到这里,我已经快到崩溃了移动宽带网线分线器安装踩坑全记录,真是一波未平一波又起,上一个问题还没解决呢,现在又给人家测试了一波产品移动宽带网线分线器安装踩坑全记录 。到了这里我已经不想再买新的分线器了,既然懂了原理,那不如明天拿到网线测试器之后先测试一下网线是否有问题,要是没问题就自己学着把一个水晶头做成两个水晶头好了。

第三回合——网线改造

    一转眼已经是第三天了,然而问题还没有解决移动宽带网线分线器安装踩坑全记录 ,拿到网线测试仪之后我就回到家里按照测试仪的使用方法对弱电箱到客厅的网线进行了测试,其实我觉得网线这种东西一般情况下都是不会坏的,所以测试结果应该是全通才对,但是结果却狠狠的打了我一巴掌,竟然只有1236线是联通的 移动宽带网线分线器安装踩坑全记录

    你说坏一根网线我还可以理解,怎么可能正好四根全坏了,还坏的这么正好。这个时候我检查了一下弱电箱的水晶头,这一看不得了,血压都升上来了,原来之所以出现这样的原因,是因为虽然师傅用了8芯线,客厅的水晶头师傅也接了8根线,但是网线的另一头,弱电箱里面的水晶头师傅却只接了4根线移动宽带网线分线器安装踩坑全记录

房间里的水晶头房间里的水晶头


客厅里的水晶头客厅里的水晶头

    一般接网线的师傅要么就是都接8根,要么就是都接4根,哪有像这个师傅这样两边不一样的,这也就直接导致了我前边两天的时间白白浪费了移动宽带网线分线器安装踩坑全记录,这个时候我特别想问问当时来装网线的师傅,你是专门过来坑我的吗移动宽带网线分线器安装踩坑全记录 。

    既然知道了问题所在,那就只能改线了,参考着淘宝商家给的教程把4芯水晶头剪掉,然后重新压了一个8芯的水晶头,具体的操作步骤如下:

装修攻略 篇六:网络套装工具简评|水晶头制作初体验画风清奇的#非正常购物研究#征稿活动,讲出你淘二手/捡垃圾/海淘的经历,晒出你的捡漏成果,丰富现代鬼市指南!我们有大量奖品等你来>点击这里查看活动详情小明不折腾| 55 评论90 收藏660查看详情

     修改完水晶头之后再接上绿联的分线器,一切正常移动宽带网线分线器安装踩坑全记录 。

总结:

    这次的改造计划让我明白了许多事情,比如说任何看似简单的事情真正做起来的时候,可能都没那么简单;再比如你永远不知道来你家的师傅为了省事可能会做出什么奇葩的事情来移动宽带网线分线器安装踩坑全记录 。好在最后顺利的解决了这个问题,也让客厅能够同时使用iptv和宽带了。

    最后我把这次使用网线分线器对移动光猫进行分线的正确基本步骤整理如下:

1、检查预埋的网线两端是否是8芯线:

    这个是重点中的重点,网线两边的水晶头都要检查,有条件的话,最好是可以找一个网线测试仪来测试,这样更保险。

2、连接光猫端接口:

    确定光猫中哪个接口是iptv接口(我家的是2号百兆口),然后将iptv和另一个网口分别接入到分线器的1,2口上,这里我是将iptv接到分线器1口,宽带接到分线器2口。然后将单线连接到分线器的单网口端。

3、连接路由器、机顶盒端接口:

    将单线的另一段接到另一个分线器的单网线端口,然后将机顶盒和路由器按照与iptv、宽带对应的端口连接到分线器上,我家的iptv在1口,所以机顶盒也连接在1口。宽带则连接在2口。

    这样连接之后,正常情况下就能够实现同时传输iptv和宽带信号的需求了(网速限制100M)。如下是我家的连接示意图:

移动宽带网线分线器安装踩坑全记录

    好了这次的踩坑经历到这里就介绍完毕了,如果本文对你有帮助或者把你逗乐了的话,欢迎点赞收藏移动宽带网线分线器安装踩坑全记录
