老兵不死，再战五年 —ThinkPad T420s 折腾升级全指南

2012年，联想收购ThinkPad的第7个年头，经历了两代磨砺，进入三位数时代的T4XX系列迎来了第三位继任者，也是ThinkPad最后一代不愧对ThinkPad的笔电——T420s（虽然有人会认为，这一代采用了16:9的屏幕已经不是经典，这一点我会在最后总结的时候有所讨论）。

七行键盘、蓝色的Enter键、大写键上的指示灯、非下沉式转轴、ThinkLight……这些昔日小黑迷最为骄傲的设计要素，在这一代机子上得到了最后的保留。相比起前代，SNB平台带来的性能提升明显，甚至于今天，这颗i7-2640M双核处理器依旧可以站在性能榜的前列，而那些性能更好的，却没有延续经典、优秀的设计了。

既然是最后一代“经典”，那岂能少得了折腾？三年多的精心呵（rou）护（lin），无数次拆机又装机，感情真是难分难舍……作为一个很早很早就接触PC的90后，还从未有过对一台电脑有如此深厚情感的情况呢……

一、ThinkPad T420s 简介

手上的这台T420s是为上大学买的（而今楼主转眼就要变成大四 了），当时还是通过马云家的代购，从美国官网定制转运回来的。那个时候，联想真没愧对“美帝良心”的美誉，国内外价差之大，早已不是关税和增值税能解释的了。比如这台T420s ，同样的配置，国内官方建议价高达2.4W，而美帝只需要1100多刀……

原装主要参数：

CPU：Intel Core i7-2640M，2.8GHz，双核四线程

内存：三星DDR31333MHz 4GB

显卡：NVIDIA QuadroNVS 4200M 商用显卡（对应民用卡的GT540M） & Intel HD3000核芯显卡

硬盘：希捷 320GB7200转 7mm高速硬盘

屏幕：1600×900高分屏，拆解后发现是友达提供的TN屏幕

无线：ThinkPad802.11a/b/g/n 300M无线网卡（由于高分屏的缘故，实际只能到150M）

其它的就不用多说了，下面来看看，手上的这台小黑，如何伴我走过这三年的吧……

二、ThinkPad T420s 改造升级记

（一）内存——Samsung DDR3 1333MHz 4GB×2

操作难度：☆

升级价值：★★★

升级内存应该是很多人买新电脑之后的都会做的事情。尽管在选择配置的时候已经选了4G内存，但是显然还不能满足我的需求，于是在某宝上又买了ThinkPad原装的三星DDR3 1333MHz 4G内存一条。

安装方法非常简单，一把十字螺丝刀，拧开底部的挡板，把内存插进去就可以了。

两条内存规格一致，最大限度避免兼容性问题。至于为什么不选择1600MHz的内存，事实上SNB时代，Intel对内存频率做了限制，锁定在1333，但有意思的是T420s在v1.31之前的BIOS允许内存频率达到1600MHz，但后期BIOS去掉了这一良心“Bug”。

（二）SSD—— Sandisk Ultra Plus 256G

操作难度：★☆

升级价值：★★★★★

由于带s的机型都是轻薄款，所以ThinkPad给他们配的都是7mm硬盘。而值得夸赞的是，T4X0s系列一直可以选配7200转的高速硬盘，而且还是7mm，在SSD还是太贵的年代，用这个方法来提升机子的读写性能不失为良策。但是7mm、7200转两大指标限制了硬盘容量，T420s的年代最大只有320G，后面的T430s至今也只有500G。

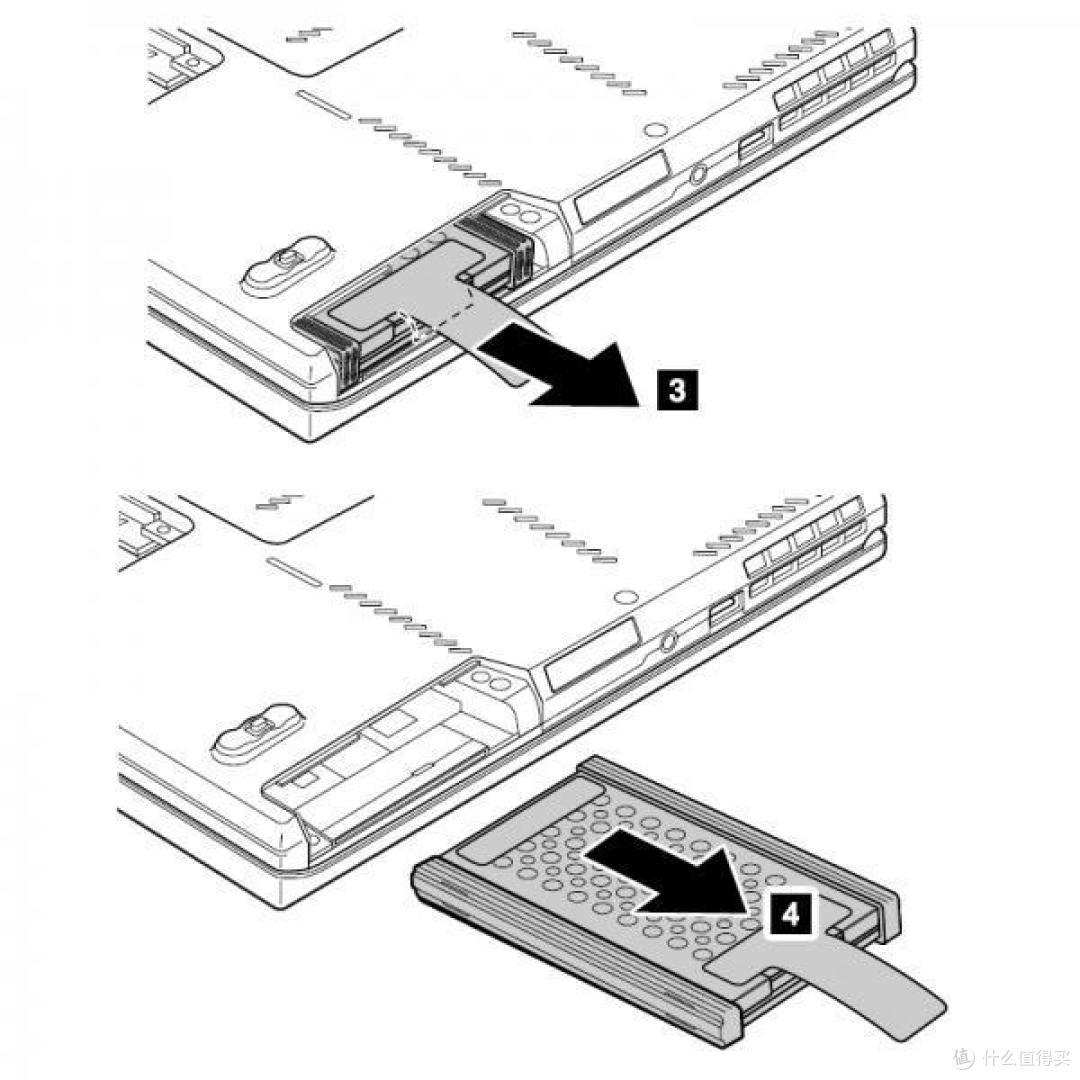

换硬盘是ThinkPad最容易的工作，比换内存还简单——只需要拧下机身背面右侧的一颗螺丝，抽出硬盘，去掉保护套并换到新硬盘上，再重新放回去拧好螺丝即可，真的太简单了……

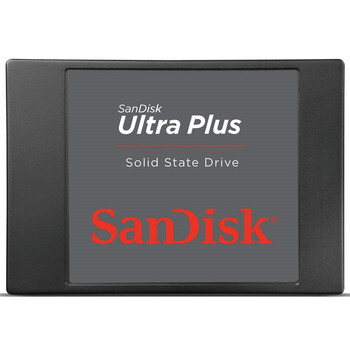

换上去的SSD是SanDisk的Ultra Plus256GB，使用了MarvellSS889175主控芯片，只支持4通道，因此256GB是最佳速度/容量比极限；内存颗粒为SanDisk自家的19nmMLC NAND闪存颗粒。这一配置在当年还是主流的，不过如今就有点老了。

闪迪（SanDisk）至尊高速系列 256GB 固态硬盘【SanDisk至尊高速系列】京东JD.COM提供SanDisk至尊高速系列正品行货，全国价格最低，并包括闪迪至尊高速系列网购指南，以及SanDisk至尊高速系列图片...699京东

硬盘已经放在机子里面，就不拆出来给大家看了~

换上去再重装系统，基本上没什么难度了吧？记得4K对齐就好。由于这块硬盘已经使用了一年，性能肯定不如新盘，因此也就不跑分了。贴一些当年的评测图给大家看看，读500MB/s+，写入400MB/s+的速度在今天也不会落后。

这块SSD是2013年暑假换的，当时JD还要卖800多。选择256G是因为我打算直接让SSD变成唯一的硬盘，128G显然不够，不上更大容量是因为没钱，就这么简单。256G基本够用，但记得分区的时候要给C盘至少60G，否则那个红色的容量框一定能逼死有强迫症的你…

使用感受就是上SSD是非常、极其、绝对有必要！开机15s（其实5s就能解决了，指纹识别花了一点时间而已），Office2010秒开（13却不行…），Adobe CC系列基本上3s打开~丝一般顺滑，你值得拥有！

（三）无线网卡——Intel 7260AC & 刷BIOS白名单

操作难度：★★

升级价值：★★★

2014年以后，5GhzWiFi和802.11ac制式无线网络迅速普及起来，尤其是在小米等厂家开始推广“推广”智能路由器之后，这类产品迅速热了起来。其实你们知道吗？第一代iPad就已经支持5GHzWiFi了，只不过只能在802.11n制式下工作而已…还有就是简单科普一下，5GHz只是无线电的频率，与速度无关；决定速度的是协议本身，目前n和ac两种制式均支持5GHz，其中802.11n的最大速率是600Mbps，802.11ac是1300Mbps。

所以，为了不浪费5GHz路由器和获得更快更好的上网体验（主要是内网传输，目前我国的宽带没办法满足802.11ac标准，甚至很多大学的校园网都不行…），换无线网卡是必须的了。但是，ThinkPad可不是慈善家，要换网卡可没那么容易。

Linksys AC1750 Wi-Fi Wireless Dual-Band+ Router with Gigabit, Smart Wi-Fi App Enabled to Control ...Amazon.com: Linksys AC1750 Wi-Fi Wireless Dual-Band+ Router with Gigabit, Smart Wi-Fi App Enabled to Control Your Network from Anywhere (EA6500): Computers & Accessories79.9美国亚马逊

首先，你需要一张支持802.11ac制式的无线网卡，而且最好是半高的（因为原装的位置就是半高的，当然你要全高的也可以，接到mSATA口就可以了，而且据说可以使用网卡的蓝牙）。满足这一标准的卡有很多，重点推荐Intel的7260AC和博通的BCM 94352hxm，前者是后续ThinkPad御用卡，在马云家可以搜到带FRU的版本。两者性能一致，都带蓝牙4.0（但在半高的PCI-E接口不可用 ）。

其次，你要解除BIOS的限制——是的，ThinkPad的BIOS不允许未经允许的网卡被使用。方法也不复杂，但是刷BIOS有风险，请慎重！

在网上搜索T420s白名单，就可以找到许多教程和相关文件。遗憾的是好像没有1.31之前的BIOS白名单了，所以DDR3@1600MHz与802.11ac网卡基本上无缘了。我是直接在Win7下刷的1.33版BIOS和白名单，这样风险更大，但是操作简单、适合新手。

最后，最重要的一点：前面讲到了7260AC和BCM 94352hxm都自带蓝牙，虽然不能用但是会引起与原装蓝牙的冲突，解决办法是屏蔽无线网卡的51针脚——用透明胶或者绝缘胶，剪成很细的一条，覆盖无线网卡正面最右边的那一道金属触点——

我同时屏蔽了20针（上图中A11的A下方那个）和51针，可以避免偶然间开机找不到网卡，需要重启的问题。同时要说明的是，貌似屏蔽了51针之后蓝牙还是有点问题，表现在只能在开机时打开蓝牙才能使用，中途关闭蓝牙（FN+F5、物理开关等）再打开，就会显示驱动异常无法使用，目前无解。不知道这是个案还是普遍现象，请大家留意。

真正换网卡的步骤非常简单：和换内存一样打开底部隔板，卸下固定网卡的螺丝以及两根天线，再装上新的即可。

换上新的网卡之后，就可以畅享5GHz WiFi和AC的速度啦~

测试网络是学校的802.11ac路由器（学校好坏的，只给我们男生装千兆WiFi，女生只能默默地忍受 ），SSID没有突显5Ghz，不过速度证明一切。

（四）屏幕——AUO B140HAN01.3

操作难度：★★★★

升级价值：★★★★

此环节要感谢51nb的J大，下文的一些图片引自其改装帖，有兴趣请戳链接：J大链接

入手T420s的时候，就选了1600×900的高分屏，在Windows7的系统和14寸屏幕两个条件下，900p显然是个很好的选择，系统的DPI不需调整，网页调到125%即可。但是，这款屏幕分辨率虽然是高，可TN渣屏岂是能忍！！！

5月份逛论坛的时候，无意间发现原来T420s是可以换屏幕的！！而且还可以换IPS屏！！！天啊！！！居然还有72%NTSC的广色域1080P屏幕！！！！！！！！喜大普奔啊！

于是就找到了有J大开发的方案（J大貌似是浙大的高材生噢~）——由于原生的屏幕使用的是40针的LVDS接口，上不了使用eDP接口的IPS屏幕，于是就开发了转接芯片板，将两个不同的接口连起来，实现信号和电源的传递。

屏幕方面，可供选择的产品有很多，比较常见的是AUO（友达）的B140HAN01系列，包括：

B140HAN01.0 镜面 已停产（完全没货）

B140HAN01.1 雾面 已停产（基本没货，表面近距离看有轻微的油腻感）

B140HAN01.2 雾面 量产中（我用的版本）

B140HAN01.3 亮面 已停产（市面上基本找不到了）

此外还有三星的LTN140AT30-L01（TN屏，1080P，45%NTSC，但是表现比原装优秀态度，接近上面那块儿友达的表现）、LG的LP140WF3-SPD1等。价格在200-400不等，请大家选购时一定要说明买的是完美屏！避免屏幕有瑕疵——我的这块儿B140HAN01.2虽然要求卖家给完美屏，到货后却发现右下方有一个死点（像素点不亮），虽然影响不大，但是还是让让对方退了一部分钱。

至于升级的过程，真的需要很强的动手能力啊~换屏的时候太兴奋，没有拍照留念，在这里只给出网友们教程咯~

别的什么都不说了，效果对比自己看吧——

左边是Y480（TN屏），右边是换屏后的T420s

真是好一出IPS吊打TN，广色域秒虐渣渣屏的好戏啊~

换屏后的T420s与VAIO Tap11（11.6寸1080P IPS 72%NTSC），可以看到VAIO的屏幕更黄一点。

J大自己的对比图

需要说明的是：

1. 虽然换上去的IPS屏幕在功耗参数上低于原先的TN屏，但是由于转接芯片的缘故，发热量和耗电都上去了，对于续航和发热在意的同学请慎重；

2. FHD屏幕比原先的屏幕薄一点，会使得边框上下有一个能让A4纸掉进去的缝，可以通过在屏幕背面（或者螺丝处）垫散热的方式消除缝隙。

三、未升级但可折腾攻略

（一）mSATA（Mini PCI-E）接口应用

1.SSD

据说这一代的ThinkPad的mSATA接口只支持SATA2.0，所以用mSATA上SSD有点浪费。不过这是最常见的作法，目前mSATA接口的SSD普遍要比SATA贵，如果不是既想保留HDD和光驱，又想上SSD的话，大家自行斟酌吧~这里就不赘述了。

2.WWAN

刷过BIOS白名单之后，除了换新的无线网卡，还可以加（换）WWAN卡。什么是WWAN？度娘如是说：

WWAN（Wireless Wide Area Network，无线广域网）。 WWAN技术是使得笔记本电脑或者其他的设备装置在蜂窝网络覆盖范围内可以在任何地方连接到互联网。主要的无线服务提供商提供宽带WWAN服务，其下载速度可以与DSL相媲美。

其实就是3G/4G上网卡啦~只不过这个是内置的，本来T420s的USB接口就不多，内置一个岂不更好？而且T420s已经预留了SIM卡插槽，就在电池仓内，只需要安装WWAN卡即可。

目前可以选择的WWAN卡有高通的Gobi4000等（支持LTE和联通3G）；即使没有破解BIOS，可以选择爱立信的F5521gw和高通的Gobi3000（均只支持联通3G，21Mpbs）。

安装方法同无线网卡，T420s也预留了天线可供使用，此处不再重复。

3.外接显卡

其实，这个接口的终极使用方法是外接显卡。NVS 4200M的渣性能大家都懂，商务本玩不了游戏大家也懂，于是无所不能的小黑粉丝们开始研究其外接显卡方案——

目前比较成熟的方案是EXPGDC的外接显卡方案，可以选择ExpressCard、Mini PCI-E和NGFF三种接口的转换头（个人建议ExpressCard，这样不需要拆开机身就能外接了）。外接显卡是提升笔记本图形性能的最佳办法，不过要注意的是受限于处理器、芯片组和原显卡性能和宽带，这一方案不可能100%发挥外接显卡的性能，而且一般情况下直接使用外接屏幕的性能要比使用笔记本自身屏幕要好。

相关信息请自行搜索EXPGDC，升级难度小，套件费用低，性能提升看钱包

（二）升级蓝牙4.0（无需刷BIOS）

前面讲到，由于T420s的无线网卡接口没有加入USB，所以7260AC自带的蓝牙不能用。原装的蓝牙3.0模块位于右侧掌托的下方，将掌托拆下来就可以见到。替换也是很方便的，写下固定模块的螺丝，然后换上新的即可，再重新固定即可。进入系统后会自动更新驱动，难度不大。

四、ThinkPad T420s 改造总结：

（一）T420s可玩性

经典之所以是经典，经久弥新是一条重要的准则。尽管T420s采用了BGA封装的CPU和GPU，但是其可以更换和更新的部件以及相关方案还是比一般的电脑要多，这归功于ThinkPad的设计、大量小黑迷的热情和深圳+淘宝。

本文从各个角度阐述了T420s的所有升级可能（如果你有专业设备，换CPU到也是可以，但是Intel却没有那么多CPU可供选择），基本上可以将整个电脑更新一次了，而且目前成本也不高，加之某宝上二手T420、X220之类的机子保有量较大，价格也比较合理，如果有兴趣的朋友可以考虑入一台二手机，折腾折腾，还能再战3~5年。而已经有T420s的朋友，恭喜你，经典在握，升级吧！

（二）关于ThinkPad的一些话

事先声明：此处谈论的ThinkPad只包括TXW和曾经的RLSL（部分）等系列。E系列？对不起，那不是ThinkPad。

开头讲到，T420s是我认为ThinkPad最后一代不愧对ThinkPad的产品，这一说法不是信口开河的。从性能上看，SNB平台与最新的Broadwell虽有差距但并不明显，倒是新平台的确省电，GPU是硬伤，不过商务本你要什么自行车？从设计上看，T420s尽管也存在一些瑕疵，但是毕竟绝大部分地保留了ThinkPad的经典。从质量上看，这一代的机子出现问题的概率要比后面的低一点（虽然我的指纹识别坏过一次，不过在保内，ThinkPad工程师帮我免费换新的了）…诸此种种，皆为经典。

有人会说，ThinkPad被联想毁了，这话说对了一半——ThinkPad会被毁掉，但不一定是联想。当年IBM聪明地卖掉ThinkPad，就是不想让其成为自己的负担——无论是财务上还是品牌声誉上。毫无疑问，ThinkPad是工程师理念的产物，大和实验室对其严谨的设计和严苛的测试，漆黑的机身、四方的造型，一度是“厚重笨大黑”的代表，哪一条和追求漂亮、轻便的消费者理念或者市场趋势相符合呢？当联想试图让经典迎合新潮时，却被迎合的对象——消费者——骂了个狗血淋头。MacBook的确有其优秀的地方，但绝不是行业追逐的唯一潮流，ThinkPad的目标客户群体也绝不是喜欢MacBook的人，不知道ThinkPad反应过来没有？

因此，改变ThinkPad不是Lenovo，ThinkPad放在IBM手里也会被改成这样——真正影响小黑变化的是市场，是人们对计算机的需求和期望——大家开始喜欢轻薄的，我就给你巧克力键盘；大家喜欢漂亮的，我就给你下沉转轴；大家喜欢触摸的，我就给你一体化触控板——可你是ThinkPad，你应当有自己。我只为一个问题辩护，那就是改用16:9屏幕。这并不是联想自己所能左右的，是屏幕面板企业压力所迫。你可以说苹果还在笔记本上坚持16:10，但是事实是MacBook全系列占有率依旧不高，但价格奇高；况且他们再牛，也没办法让自己的iMac、Cinema Display用上16:10，11寸的Air也是如此。

前段时间，联想的企业形象与设计副总裁David Hill在联想博客上发布了一篇复古ThinkPad的渲染图。熟悉的Logo、经典的七行键盘、16:10的屏幕再次回归，每一样设计都让人充满期待（除了下沉式转轴，这个东西除了确实有那么一丢丢美观，别无它用）。

满足怀旧用户：lenovo 联想 放出一款复古式ThinkPad设计图一款经典的ThinkPad是怎样的？小红点自然不必说，七列古典键盘、蓝色Enter键、彩虹LOGO、ThinkLight灯？近日联想的企业形象与设计副总裁DavidHill在联想...403120

尽管Hill没有明确这一产品是否会真正出现，但是在被用户骂了那么多年之后，经典回归必然会成为ThinkPad的设计趋势，TXW三大主力系列已经在最新的x50一代回归了三段式左右键和触控板，相信将来，熟悉的小黑会再一次出现，那个时候，再和手头的T420s说再见吧。
