DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

2015-11-22 14:31:32 23点赞 21收藏 28评论

双11战绩之一,虽然当时主要因为刚需买的,而不是等活动,但毕竟沾了双11的光,便宜了50到手~

K元级的显卡一直都是最热烈的战场之一(不过现在好像大家都往2K+级别买了)  然后双11附近AMD的R9 370X 国行首发了,明显针对GTX950的发布。不过950都是2G显存的版本,为了之后双屏的考虑,所以还是入手了4G版本的370X。

选了同样R9 370X  XFX还有一版普通版,不过差价也就一百,看着这卡做工更好点也就入手了。

京东 XFX 讯景 R9 370X 4G 黑狼进化系列 显卡 1359元起
实时价格12小时前已更新
去购买


到手吓到,没想到包装这么夸张, 老玩家如果有印象的应该记得GF5 跟6的年代 XFX的外包装也都是这样的。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

4G显存DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

外形挺奇怪的,内包装就这样。
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

实际包装显卡的 就这个盒子。
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

所有配件一览。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

电源转接线比较实用,但现在居然还标配DVI转VGA。。。也是挺复古的。
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

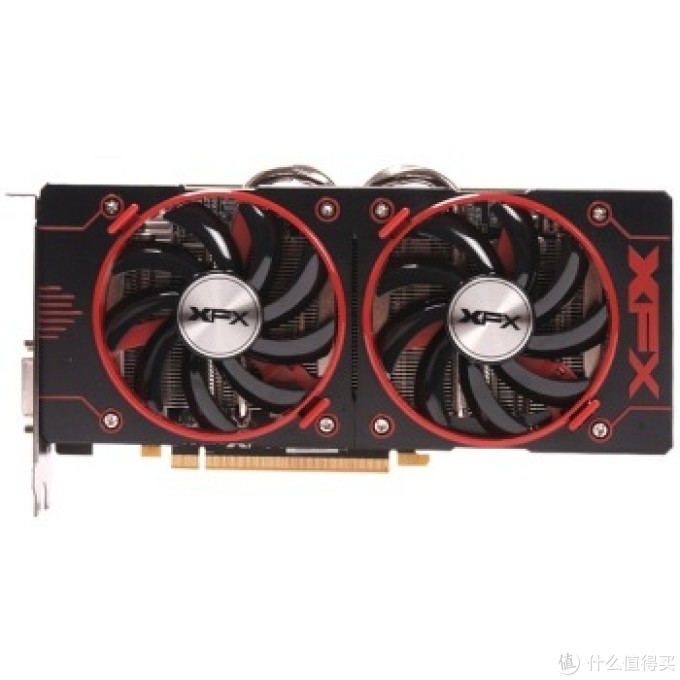

显卡本体,目前大家好像基本都长这个样子吧,要么双风扇,要么三风扇。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

比普通版多了的背板,背板有用么?个人建议预算够且差价不大的话,背板还是选择,为什么?显卡挂的不少原因之一就是PCB变形导致核心虚焊,然后花屏挂掉。背板真的不单单只是美观。

另外老玩家应该也有印象当年XFX是最早一直坚持做PCB固定条,然后后来各家也都形成风尚的。
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

散热器上面的LOGO,可以发光。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

保护套
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

接口,两个DVI+DP+HDMI  比较常规的配置。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

蛮有意思的风扇可拆卸设计,最近2.3年 散热器好像基本很难有怎样的变化了。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

风扇是直接卡扣固定,拆卸免螺丝也比较简单,但对厂商的品质要求就要蛮严格的了。
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

风扇跟散热器本体之间就靠金属触点接触,要说噱头吧,但也确实蛮方便拆卸的。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

拆解


首先就是拆了背板这边的四颗螺丝。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

散热器主体跟PCB基本就分离了(还有供电线)另外如果担心硅脂太黏不好拆的话,可以先显卡使用一会再关机拆,就比较简单了。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

背板也拆了。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

背板,他们的背板做了绝缘处理,挺好的,以前其他厂商正常是做导热处理,但总会担心静电什么的。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

最重要的PCB主体(还差显卡供电散热片没拆)DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

供电散热片也拆了,完整露出。

可以看到GPU供电跟IO接口的金属屏蔽
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

R9 370X的核心.DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

尔必达的显存,单面就组成4G了,感叹科技的发展。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

 显存部分的供电,另外显卡额外的6PIN供电口(不过有预留一个位置,所以370X吃电范围挺广的,看厂商设计了)

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

边角打磨圆弧处理,防止撞角变形吧。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

背面密密麻麻的。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

散热器解析,为什么满大街的煤气灶?因为这种涉及均衡性最好,散热OK同时体积温度成本都能取得一个不错的平衡,比如一般只会占用2卡槽,不影响CF或者SLI,长度中等,对机箱兼容性也更好,3奶罩好看,但中高塔机箱会比较好伺候。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

背面居然用了纯铜底座,而不是热管直触(HDT),虽然两者对于散热效能影响实际不大,但主要是稳定性跟成本的差别吧,中高阶散热器基本还是这种纯铜底座式的。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

显卡外壳拆卸为了方便设计可用硬币拆。。。但实际使用并不方便,硬币毕竟没有螺丝刀好用。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

风扇都拆掉就可以看到散热器的设计结构了,有一块PCB连接风扇之用。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

风扇的PWM借口,另外一个是接灯用的。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

四热管。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

穿FIN工艺的散热片,现在基本看不到焊接的工艺的散热片了DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

散热片厚度一般,实际其实用不到这么多热管的,虽然导热多,但散热规格达不到。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

直接上机,平台是最新的skylake平台,I5 6600K  技嘉Z170 内存8GX2  DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

测试软件,GPUZ,FURMARK,LINX.3DMARK

系统 Windows10,系统跟软件均自动更新到最新

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

3D MARK标准模式下的分数DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

E加强模式下的分数。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

测试时候的帧数还有温度(无视CPU,因为硅脂没吐好)

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

实际游戏试了下刺客大革命  跟最新的DX12游戏 奇点灰烬

实际表现算OK,1080P分辨率下面  画面参数均高,  大革命帧数稳定在40左右很流畅

不过奇点的帧数只有2X(30左右算比较流畅),当然也能玩就是,毕竟RTS。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

其他硬件测试

如果正常只是浏览网页什么的,风扇基本都不转。。。然后灯也是现实白灯,玩游戏才会转,然后蓝灯。

对普通人来说就是非游戏的时候更加安静,蛮实用的。(想到以前改显卡BIOS转速方案了)
DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

噪音测试,环境噪音DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

GPU风扇不转的时候整机的噪音大概DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

跑测试高转速的时候噪音,这卡的风扇设置方案还是偏向安静的。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

功耗

一样轻度负载(就是模拟非游戏时候,浏览网页之类),基本在50W左右,跟用集成显卡的时候差不多。

DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

FURMARK+LINX 满负载的情况下,破200了,也基本在这范围浮动,R9 370X的功耗还是蛮可观的,好在待机的时候功耗够低。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

待机温度没什么意义,上跑FURMARK的温度吧,满载大概7X,算370x正常水准。DIY配件之——讯景XFX R9 370X 4G 黑狼版入手&拆解

为了首晒,我也是拼了,现在四点多了

总结下优缺点吧

缺点

1,刚发布,所以价格还有一定的空间

2,R9 370X全速功耗还是蛮可观的。

3,散热方案偏静音,所以满载温度不算优秀。

优点

1,毕竟AIB,做工用料接近原厂风格了。

2,不玩游戏的时候散热器是不转的,所以非常安静,而游戏的时候全速转速也不高,所以也很安静(当然牺牲温度)

3,有背板,不用担心显卡变形。
