小五的电商DIY攒机系列报道 篇一:一套低调炫光套的开箱
一直以来都对DIY十分感兴趣,然而读书党没啥经济能力,只能看着别人制作。后来毕业了,突然发现自己有钱了,于是就琢磨着自己攒机,学习了一些信息之后不断充实自己(尤其是混迹张大妈学习各大降价策略,混迹各大论坛提高硬件知识)。终于到现在,感觉小有所成,开始帮周边朋友装装机。不过有感于自己攒机和电商靠谱整机间的价格差(没错,整机也不全是靠不住的型号啊),感觉随着电商整机的完善化和充分竞争后,制式攒机的性价比以后可能还是整机更高,买买办公机可能比自己配更实惠点。而个人DIY应该更发展向一个个性化的方向而不是追求性价比的方向。我一直认为,一个好的攒机作品是可以放桌子上做家具的,而不应该藏在角落里默默无闻,除非是体积太大了~
好的,BB了一堆废话作为系列的开篇。我不是做奸商的,只在业余时间帮朋友们装装机,提供一些硬件知识参考。所以我的配件原料都来源于各大电商,没啥渠道货,最多是上次没用完的货 。所以在张大妈这边开系列我认为比较好,毕竟装机的源头还在于买买买~,而且本质上我是一个追求性价比的屌丝 ,虽然觉得个性化还是很重要,但更多还是在关注怎么买的更便宜。第一篇东西主要还是在标题图里那堆东西的买买买及晒物上。
首先是整体构思,我一哥们要配机,当时直接说万元以内弄个主机,能体现IT精英人士的与众不同,该高调要展示的时候可以亮起来,想低调看电影时能暗的下去 ......只能说要求挺高。当时询问了 ITX小钢炮如何?答:不要。
基于以上构思,我考虑了一套袖珍ATX机箱,也就是UMX4,搭配我认为比较低调的白光套,定下了整体基调。直到后来出现了迎广303。
后来我看见一个人做了一套UMX4跟我预想的效果差不多,具体效果在下一篇再放吧。
首先放一下配置单,因为想组一套又能骚起来又能低调下去的白光套,所以定下一切围绕黑白走所以产生了以下配置:
CPU——I7 6700K散片
内存——宇帷虎魄条DDR4 3000 8GX2
主板——华硕Z170-A
SSD——OCZ ARC100 240G
散热——九州风神 船长 白 240 一体式水冷
电源——讯景XFX XTR 550
机箱——迎广303白
其他——tt rring rgb120套装、乔思伯日食白若干、盗版乔思伯日食白若干、菜猫家定制线。
显卡——等双十一了,这里我说一下,AN双方都在今年会对显卡线产生革命性变化,首先制程从28nm跳一代到14/16nm相当于两代的制程升级,制程升级的好处显而易见,降低发热量,由此大幅度提频,从而提高性能。说实在的,帕斯卡架构看起来和麦克斯韦架构没什么大的改进,性能的确提升的多,但看起来不过是制程福利的提频,而制程提升其实对面农企也是一样享受的,农企这次将GCN1.4改为GCN4.0,想表明农企架构要来一发大的革命,如果北极星10性能可以逼近1070,说不定可以打个翻身战,那么双十一时迎来显卡第一个活动季可以看着入手一个好的了。预算还是给到2500的样子。
买齐之后就是这张题图,当然为了满足某人的要求我还是另外准备了一些一般人用不到的东西。

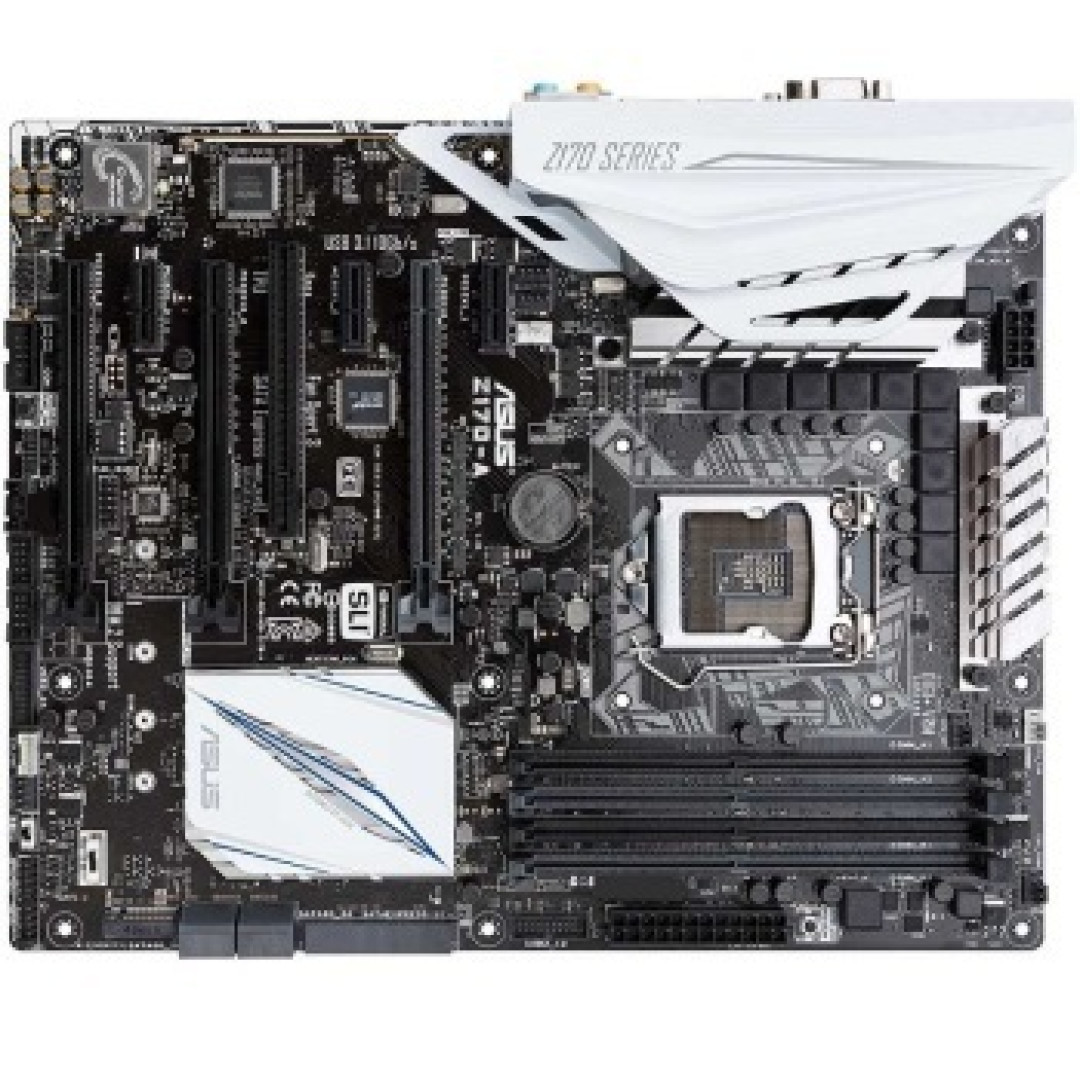

第一样东西先放主板吧,阿苏斯Z170-A,白板可供选择的基本只有MSI银环蛇,Z170-A,Z170-AR,ASUS Z170杜蕾斯,特种部队虎魄等少数几款,银环蛇接口供电阉割的太多,银环蛇升级版那个Z170A银环蛇又比较贵,Z170-AR是个阉割货还卖的贵,杜蕾斯实在太贵,TUF虎魄国内没发布(当时美亚海淘直邮到手1K6左右,不过没保修就没买了。)所以最后选择了
这东西各大评测还是好评如潮的,各项性能位居前列,板上各种功能齐全,扩展丰富,下一代的type c m2等接口都备好了,关键有专门的水泵供电接口,PCEVA的评测还是比较详细的可以看看
还有年度巨献的横评,综合来看,是一块兼顾性价比和颜值的好板子
我的这块板子从版商活动价买来的,吉利数字八百八,性价比爆棚。
可以看到包装还是挺严实的这个包装还是挺严实的,四角没有磕碰,比起强东家已经厚道了,强东家的现在赏你个狗袋都算看得起你了。
说是和上古世纪有个合作,送游戏啥的,不过这游戏13年出来的,腾讯代理到现在还没公测,估计画面都落后了吧,反正我不玩。
侧面可以看到一些信息,包括阿苏斯的五重优化和USB3.1等,反正就是这么一说
开箱可以看到显卡包在静电袋里。没想到照片被张大妈压成这样,待我再去切一波小图。
那个补充铜柱其实是M.2的固定螺丝和铜柱,CPU辅助盖板其实叫CPU安装套件,还有个包是Q-Connector,对于小白来说这个东西很有用
就是他了,有效解决不知道怎么装套件的问题,可以说配件还是挺丰富的,具体细节还是看PCEVA的评测吧,我这放几张三视图
可以看到黑白主题,只有极少量的蓝色点缀,整体比较简洁包括白色的PCH,造型夸张的I/O接口一个屏蔽罩,虽然什么都屏蔽不了,但是耐不住漂亮,档次一下就上去了,还有音频切割线LED用的是白色灯,整体合拍,其他主板大部分都是红色LED的
那个Z170-AR所谓黑金限量版,缩就缩在把VGA和DVI缩了,对于核显用户就不友好了,而且空荡荡很难看,关键是AR更贵啊。
可以看到接口齐全,在这之前我忽悠我哥们买了R2000DB,张大妈用户应该很熟这款音箱,一个光纤S/PDIF接口刚好用上,还有USB3.1 GEN2 TYPEA和C两种接口,都是能保证三五年内接口水平不落后的。
这块板子可以说是中规中矩,性价比高,超频性能实测比较优秀,支持的高频内存也可以到3200,没啥问题。颜值出色。从评测看唯一的问题就是小螃蟹892声卡,没上到1150,比较薄弱。
接下来是第二件 内存 我是选了宇帷核心的虎魄条DDR4 3000 8GX2 讲道理现在有点后悔,价格上大概350一条,现在基本上320,有店家做到299了(这种比较稀缺的东西,不要指望狗东家有售了,老老实实走首富家)
白色灯条可以选择的不算太多,宇帷核心有黑马甲白灯的(DDR4 2666),这个虎魄条是白马甲白灯的闪烁方式和黑马甲的一样,就是频率更高,虎魄白马甲,价格贵了近一百,还不如再加50买梳子呢。其他白灯条还有著名的海盗船梳子,白金统治者,不过不加套件的话直视会被铝片挡光,加套件又是近200,一套下来16G两条得1000块,看信仰吧,灯光还是炫酷的。当然还有名人堂,著名的白色主题灯条,不过也贵啊。大家有兴趣可以自行搜图。当然红色灯条是最丰富的,蓝色也多。
打开包装有静电袋和金手指保护插,还不错,DDR4和DDR3最大的区别还是他的金手指长度不是固定的,会从中间到边上有个弧度。
最后放个模拟图,不是很好看,上机效果下篇再说吧。拍着感觉 不同步的呼吸灯有点蠢,要是同步就好了、不过白条和主板很配。如果不要灯条只要颜色的话,可以选威刚的XPG威龙,有一款白色很好看。
CPU没什么可说的,散片6700K,首富家2000块差不多了,相对4代4790K已经价格差不多了,Z170的性价比也是越来越高了,华擎的妖板们总能把价格做得很低,性能还很出色,只是大多数为橙色配色实在很难搭配,红色的型号就好配了。
我收到这块用静电袋给封好,外有缓冲海绵,还是不错的,雕还是雷其实并不太看重,本身性能也差不多够用,反正4.5基本都能超得到。
哥们表示有个智能路由挂HDD放电影没啥问题了,所以只给上了个SSD,至于型号,当然是便宜又好用的苍穹盘了,这个在张大妈这肯定不陌生,而且京东这批定制版卖完后,如果京东不继续下单订货,可能就真的绝版了,所以有刚需的赶紧下单吧。

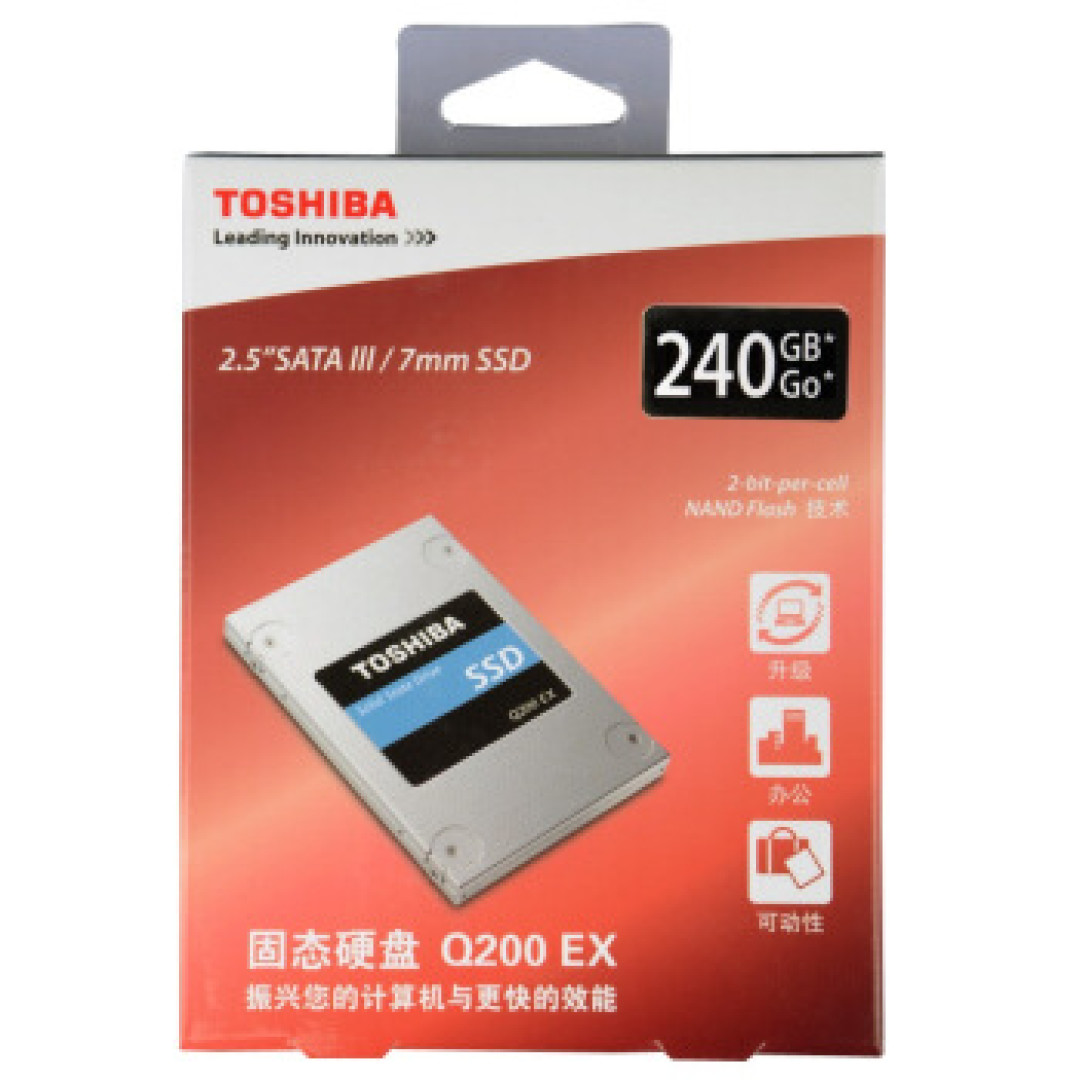

这个只有强东家有。有的朋友可能问,如果买不到这个了,同价位还有什么选择?如果上TLC的话,还有OCZ的trion150,或者一些sm2256K主控加原厂TLC的(如威刚的SP550,前提是没换颗粒,威刚有私下换颗粒的历史)。如果对TLC不放心,那能和苍穹比肩性价比的就只有这款东芝的Q200了
东芝没有主推导致知名度不够高,但这个却真的是良心作品,京东里常年450以内能拿下也证明了其性价比的突出。原厂颗粒和马家主控都是性能和可靠性的保证。
其他500以内就没啥好选择了(京东上)。闪迪加强版现在大家不要再买了,京东评价里显示有开始偷偷换成TLC颗粒了,败人品啊。而且这玩意现在就是卖个牌子,性能也跟不上主流,U固件那个版本还不错的,后来换了Z固件就越来越差。
大大的京东金色典藏版字样,京东这次做了好事,顺应民意,追加了一批订单.这玩意在某宝基本绝版,基本有价无市,有存货卖的都很贵,基本是近600了,京东这批很亲民,做到450左右。
撕开之后这个全金属壳分量十足,用料厚道。拆解就不做了,反正是赤脚3主控+东芝A19原厂颗粒,黄金搭档。

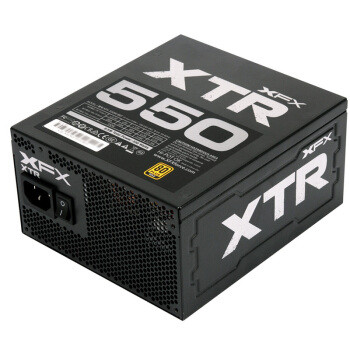

电源选用的是讯景的XTR550。
有些小伙伴可能并不清楚讯景这个品牌。的确这个在显卡界是个相当当的一线品牌(A卡),在电源界算是个新兵。但是电源界有自己工厂的也没几个,大量的电源都是找代工厂的。而讯景的全线电源找的代工厂就是大名鼎鼎的海韵。
当然代工厂就是个给多少钱做多少料的主。当初的红星炸弹也是因为伟训的钱没给够,某个配件二极管用了缺关键的缓冲硅胶的劣等型号导致各种被击穿冒烟才得名。电源这玩意好不好,就看拆解了和长时间口碑了。一般方案用料看拆解就行,企业信用就看口碑了,毕竟某些厂送测一套上市量产版就变另一套的也是有的,但品质下降加上玩家自发拆解很快就会曝光内幕。
从讯景推出电源这么久,玩家口碑还是相当可以的。
回到这款电源,这个就是海韵G系列方案的优化提升版,加了个半载停转功能,意味着低负载时风扇停转,纯被动散热,有效减少噪音(纯被动散热电源好贵了,这种低载停转的成本低一点,建个纯无声的机子还是可行的,利用垂直散热的自然风道,用思民等品牌的大号被动塔式散热,显卡电源都是低负载停转的,顶部弄一个可以控制开关的风扇。这样平时低负载应用时就可以做到完全静音,激烈游戏时你也不会觉得机箱声音大了。)
作为G550的优化版,价格卖得比G550还便宜,所以也被很多玩家所追捧,并感叹海韵的品牌溢价还是高啊。
说到电源,这里要强烈谴责下狗东。以前都喷猫家不厚道,民营快递暴力投递,把东西随便丢,赞狗东快递送的好。结果现在狗东家包邮门槛越来越高,服务质量却下降了。对于电子产品,给个狗袋已经算是厚道了,像这个:
不厚道的就像下面的电源,什么外包装都没一个,就这么送来了,名字还特么写在电源塑封膜上,我要是拿去送人都送不出去,一脸包,由于外面什么保护措施都没有。如下图,你看到的就是我收到的,为什么不放正面,因为大大的墨水笔写着我名字。
边角还弄破了一点。说真的,什么外包装都没有,快递就算再小心,总有磕碰不能避免的,强东大概把这部分经费拿去养奶茶了。
剥开塑封膜的正面照。
拆开后是一个牛皮纸盒,打开最上面是一个线盒,当然我们用的定制线,这个暂时留着备用了。
一个缓冲袋包着
来看看真面目,各面都有白色的XFX XTR字样,黑白搭配,也符合装机主题。
左上角是低载停转的开关,如果关闭功能,则至少以600转运行,后面如果要把冷排正对着吹的话可能就得时刻打开风扇。
正反面
电源线缆藏在这里。
接下来轮到一个重头戏,散热。
其实随着CPU制程的提升,功耗的降低,不是拼了命的超频,对于散热的要求就没那么高了。散热这玩意,现在兼顾的是颜值。这次选用了九州风神船长240白,不是看中他的散热能力有多好,纯粹是看在颜值上,这款号称是一体水冷里最漂亮的冷头。
某宝的包装在吸取众多暴力快递摧残的经验后,选择了加厚包装来应对,所以包装上现在是比狗东厚道不少。关于这款水冷的选购,我还是要说一句,九州风神对代理商限了价,240的只能卖899,120的只能卖499。其实某宝的市场成交价完全不是这样,船长水冷,找几家店问问,客服往往可以改价的,像前几天红色换了新版,240冷排的实际价格都在500以内,基本都是499的价格,120的更是低到350以下了。白色版略贵些,但240冷排也都在600以内的。所以别傻乎乎的送钱,这东西真的没他标的这么贵。其他品牌有没有这现象我就不知道了。
打开后一个冷头两把扇,一个冷排,还有若干配件
有多平台底座,螺丝,还有一个风扇HUB,不过这次用不上了。
静距离看看冷头,很漂亮,通电后有白色呼吸灯
主体结构就是这样
一个HUB,可以1转4PWM信号。
还有这次用到的若干风扇,先亮一下。首先是大名鼎鼎的TT RIING RGB套装,选择他主要是他刚好可以在保持风扇正常转动散热时完全关闭灯光,也就是灯光电路和风扇旋转电路是分离的,这方便我们需要关灯时可以不影响散热的情况下关灯。这一套没啥好说,狗东家做活动也能到300,猫家做活动也能到300,某宝有些店铺常年299也是可入的。
配件三把扇加控制器,奇特的5pin插口。
线材包裹的很好
买机箱时送了几把“乔思伯”白光日食风扇,结果到手一看是山寨的,正好之前也买了几组正好对比一下。
乔思伯日食,某东60一把,属于卖的贵了,我的入手价是大概30一把。某宝有大量的买一送一,或者33一把之类的促销,搜一搜就行,货真价实,这个风扇实际成交价也就是30多一把了。
山寨乔思伯正反面
以上是真·乔思伯日食正面
来对比下正面
反面,可以看到,整个外框用的是一样的东西,贴纸扇叶不同,估计里面轴承有差别。
我们可以看到日食扇(包括山寨版 上图为乔思伯,下图为山寨,这部分结构完全一样)有一段黑色的断层,而且导光环还用黑塑料框着,导致发光一段一段。这个就是涉及到TT RIING的专利了,现在只有riing可以整个环全亮,其他品牌限于专利只能掐断一部分。
riing就可以把灯做进导光环并不用黑框固定,主要都是专利优势,我相信不是技术难度。
先来看看点亮情况,这个本来是装机篇的一部分,提前移过来。
上图是山寨扇,可以看到灯光泛黄,实际观感比照片拍的要差,总之感觉不到白的样子,一脸嫌弃
左面是正牌乔思伯日食,右边是山寨,可以看到,左边的更亮更白,而且造型有一个光晕的样子,应该是叶片的功劳。而山寨的破叶片只导致了扇面不好看,看来只能弃用了。
而riing的灯光感觉就非常绚烂了。请忽视主板的红色DEBUG灯,实际上我只是为了风扇能转起来只插了CPU和内存。
那么关于第一篇的内容大致就到这里了,由于某些原因,我把机箱转到了装机篇里,敬请期待。下一篇里会有这台机装好后的整体效果展示。
当然直接在下方留言也是可以的。
在现在的环境里,其实配一台机子是很简单的,我个人还是喜欢用有限的钱,至少不多花太多的钱,组成一台彰显个人品味的机子。
