#原创新人# 攻城狮的执念 — USB电压电流表

本人是一个苦逼的攻城狮，从小就喜欢拆家里的东西，只是能重新恢复原样的东西少的可怜，被老爸老妈尊称为败家份子。经过童年＋少年＋成年的多年洗礼，发现自己的最喜欢就是各种计算机和电子产品。

大学毕业后本来想从事电子行业，但是阴差阳错的搞了自动化这个行业，但是我的内心依然还是喜欢电子产品，想当年购买渠道没有像现在这么丰富，经过多年的积累家里的自己组的台式机和笔记本至少不下十台。2015年自从认识了张大妈后，剁手现象日益加剧，不断败入了不少新奇的电子产品，其中有些买的时候感觉挺好，但是实际作用不大；有些购买后发现挺好玩的，在这里希望能给大家分享，废话不说，只奔主题。

1.购买的原因

现在家里的USB充电设备越来越多，特别是各个品牌接线板、显示器等现在都统统加上了USB接口，这样给手机等USB设备充电得的越来越方便，但是给我们攻城狮这类人也带来一个问题，这些USB充电效果如何，到底效率如何？如何进行量化分析啊？不想还好，一想麻烦就大了，经过在网上搜索，发现这世界还真得有这些辅助设备，称为USB电压电流表，网上随便找了一张图片，给大家先感受一下

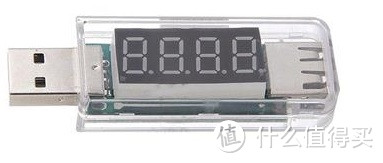

USB表

2.设备选型

发现这个东西后，我的心里就开始长草了，这个必须得除啊，于是在一个漆黑的夜晚，等家人熟睡后我悄悄地潜入了首富家，发现首富家有好多品牌的表，价位从几十到一两百都有。区别在哪里呢？下面给大家讲解一下，

(1)电压范围

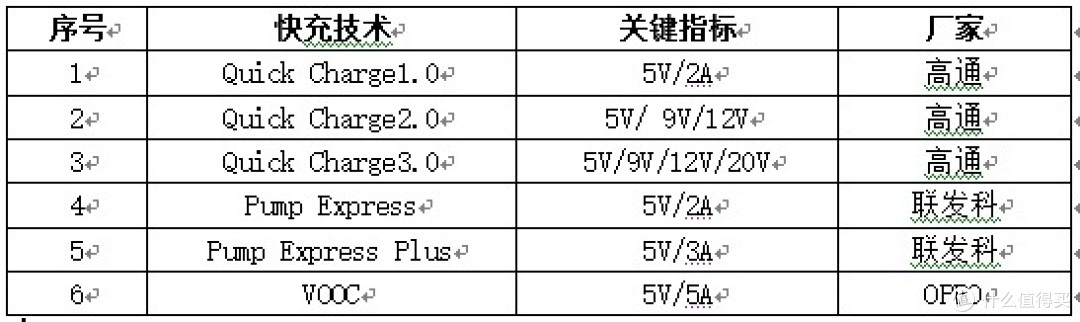

大家都知道标准的USB电压是直流5V，如果只是测试普通的USB接口，电压范围只要超出5V就可以了；目前只有部分快充技术需要高于5V的电压，主流快充一般规格见下图

快充介绍

因此只要电压范围大于20V以上的电压都没有问题

(2)电流范围

考虑到目前普通的USB电缆承受能力，一般选择3A左右就可以了

(3)精度指标

这个是各个价位层次的USB电压电流表的关键指标，产品元件选型和调试工作就是在这个方面进行区别，有以下几个档次

(a)一般价位在几十块钱的都不讲精度，只标分辨率(这个只说明显示的位数，不能说明精度)，这说明这个USB电压电流表显示值只能作为参考，如果你只是大概的看一下，就可以选择这个价位；

(b)超过100块左右的就少很多，精度一般是0.1-1%左右，如果你需要量化数据的，可以考虑这个价位的；

(c)十几块以下的，考虑产品成本和质量问题，不建议购买，当然如果你是一个特别喜欢折腾的人可以尝试一下，未必不可。

(4)其他功能

(a)作为面子问题，显示屏有LED、OLED和LCD几种，LCD还分黑白屏幕和彩色屏幕，大家可以根据经济实力进行选择。

(b)容量计算、充电时间等，这些功能作用不大，大家可以根据自己的情况选择

本人作为一个攻城狮，那精度必须放在第一位，根据其他组合，找到了自己满意的产品

USB 电压电流表_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com

3.设备开箱

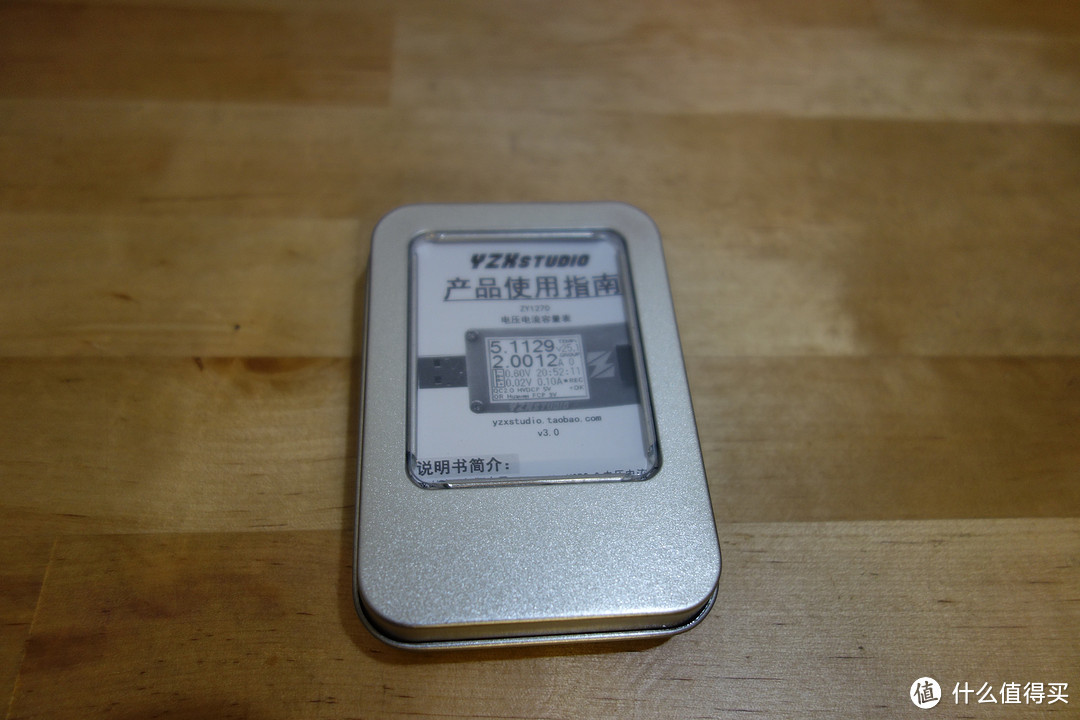

首富家购入，拆开后外包装后发现一个铁盒子

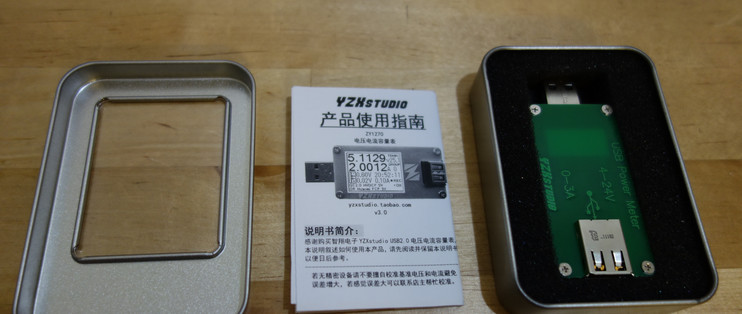

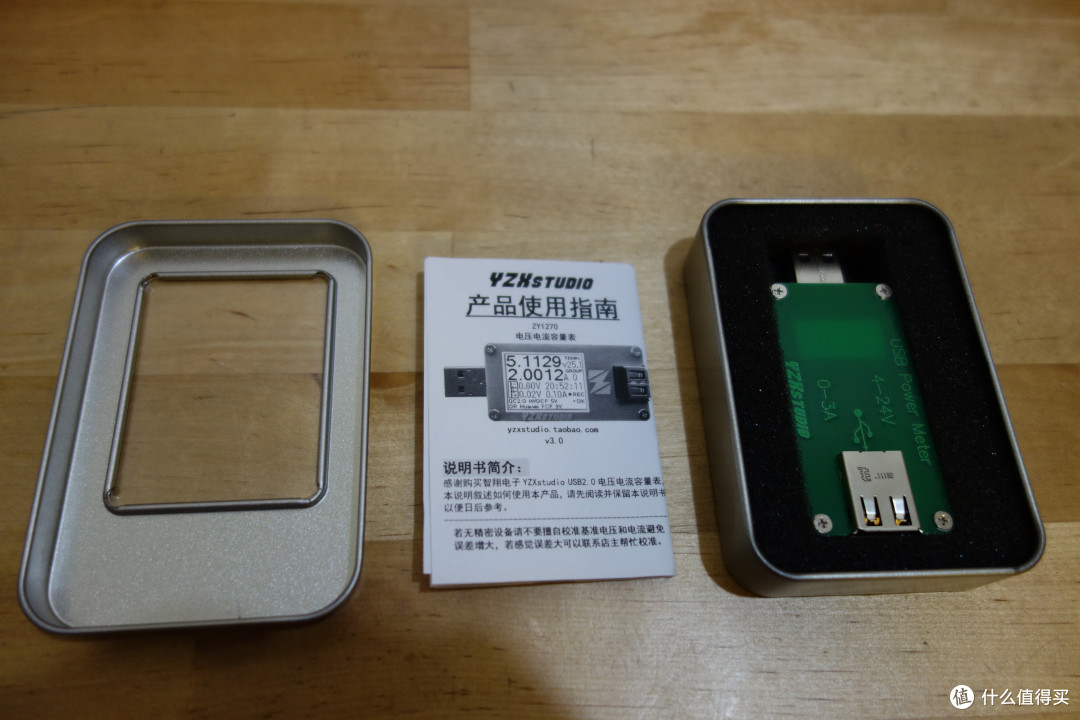

打开铁盒，里面就一个USB电压电流表和一张说明书

开盒

说明书就一页纸，具体参数等后面介绍

说明书

电压电流表的各个角度(正面)

正面

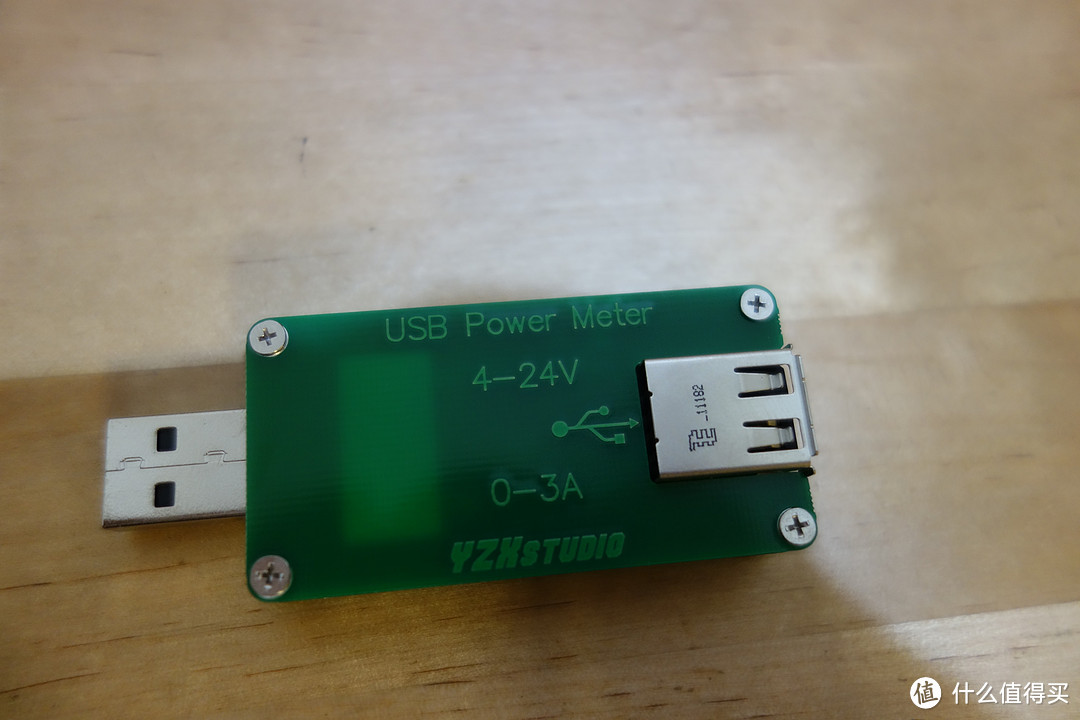

电压电流表的各个角度(反面)

反面

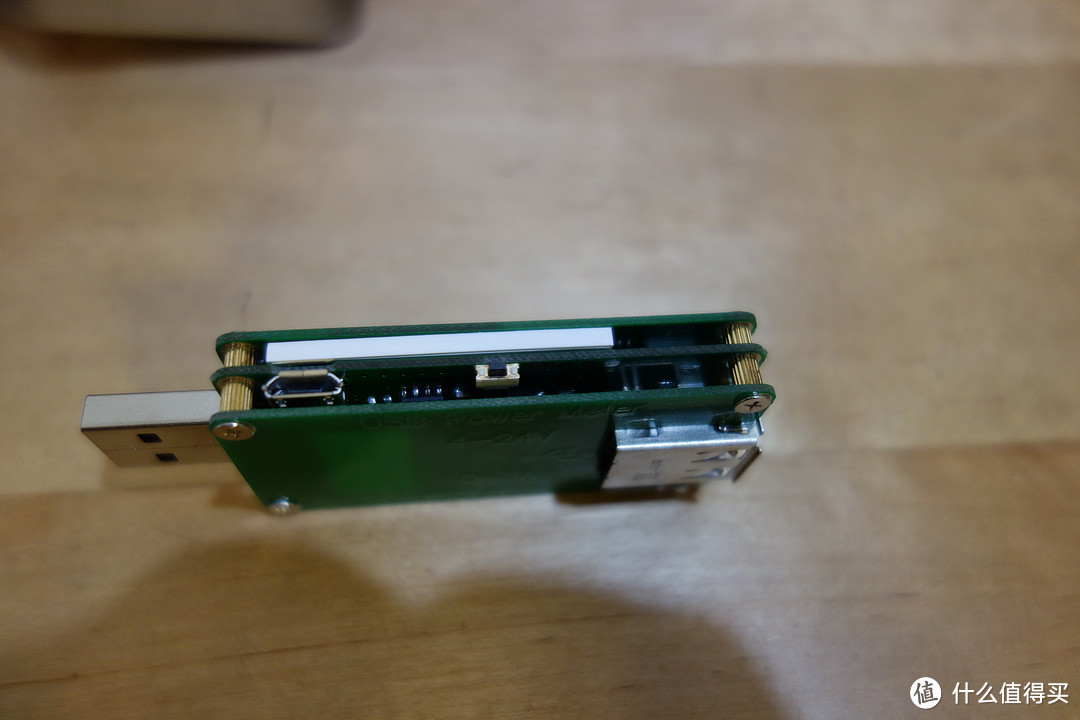

电压电流表的各个角度(按钮侧)

按钮

电压电流表的各个角度(另一侧)

另一面

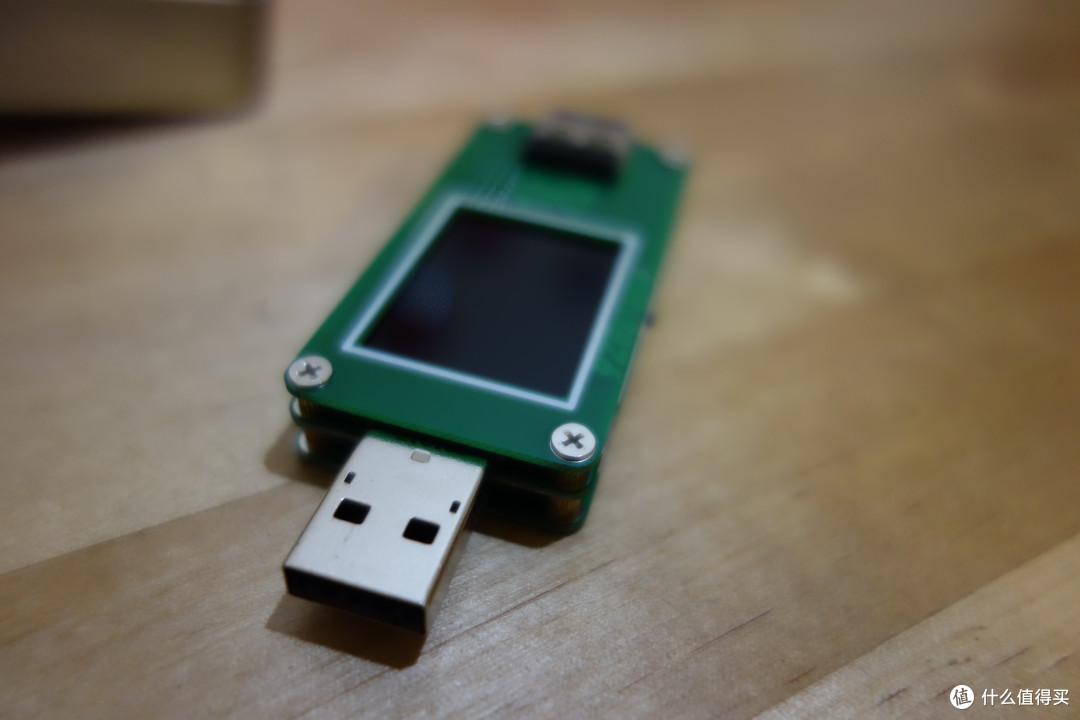

电压电流表的各个角度(输入)

USB口

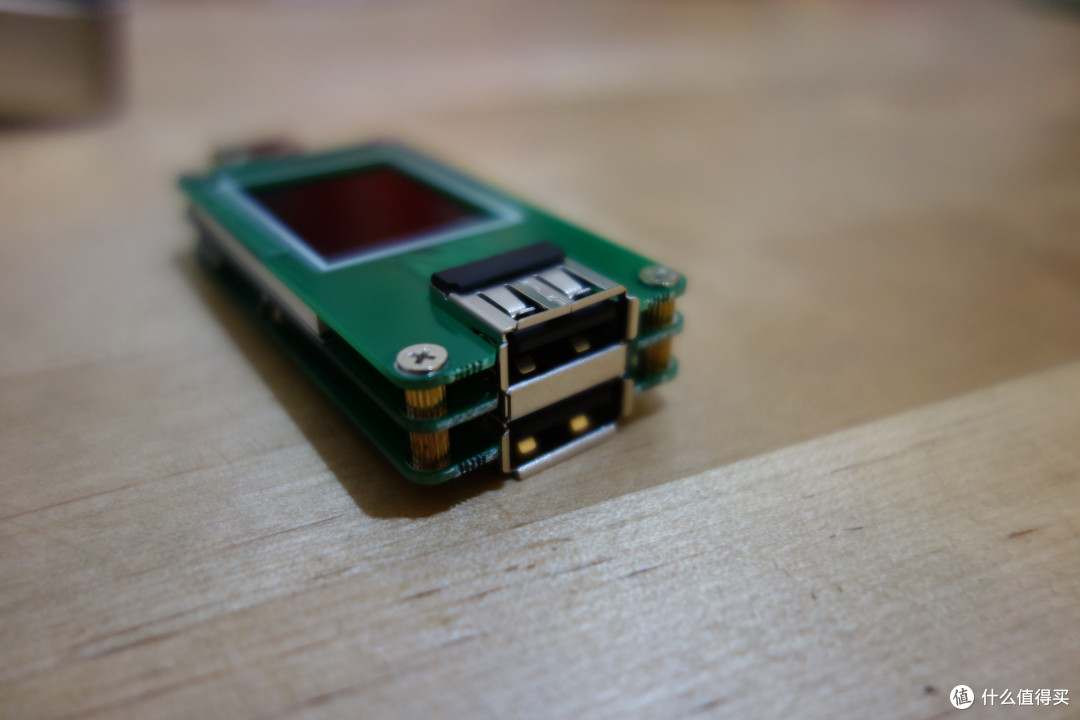

电压电流表的各个角度(输出的2个USB口，2个口有区别，后面有反转)

2个USB口

4.相关参数

既然它是仪表，就一定有相关的技术参数，为了怕大家迷糊，就选了几个关键的参数进行讲解一下

(1) 输入电压：直流4-24V(关键指标，看来可以支持快充电压范围)

(2) 输入电流：直流±3A

(3) 电压分辨率：0.0001V(请注意不是精度哦，只是显示值)

(4) 电流分辨率：0.0001A(请注意不是精度哦，只是显示值)

(5) 电压精度：0.2%+2D(关键指标，用料和设计水平就体现在这里)

(6) 电流精度：0.1%+2D(关键指标，用料和设计水平就体现在这里)

(7) 显示屏幕：1.3寸 128×104点阵彩色TFT液晶显示屏

5.实际测试

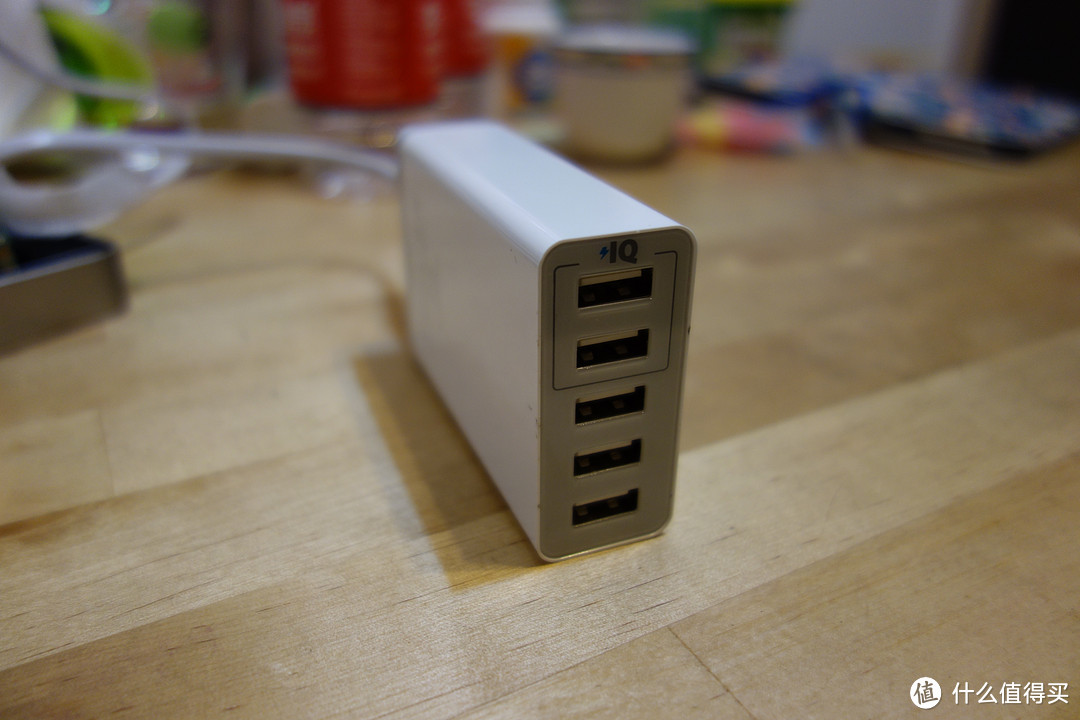

接下来折腾开始了，先请出主角USB充电器

USB充电器

购买于京东，有5个USB口，最大输出25w，支持高通的QC，购买链接在下面

Anker 25W 5口USB充电器/多口充电器/充电头 适用于苹果安卓手机平板 白色这款ANKER5口充电器，总输出功率为5V/5A，同时接上5台手机压力不大。其中PowerIQ口最大输出2.4A，适合平板快速充电，Standard口最大输出为1.5A，总功率25w...￥69京东查看百科详情

先来充我的黑莓Q10，电压5.25V， 电流1.36A，充电功率7.14W

我的黑莓手机

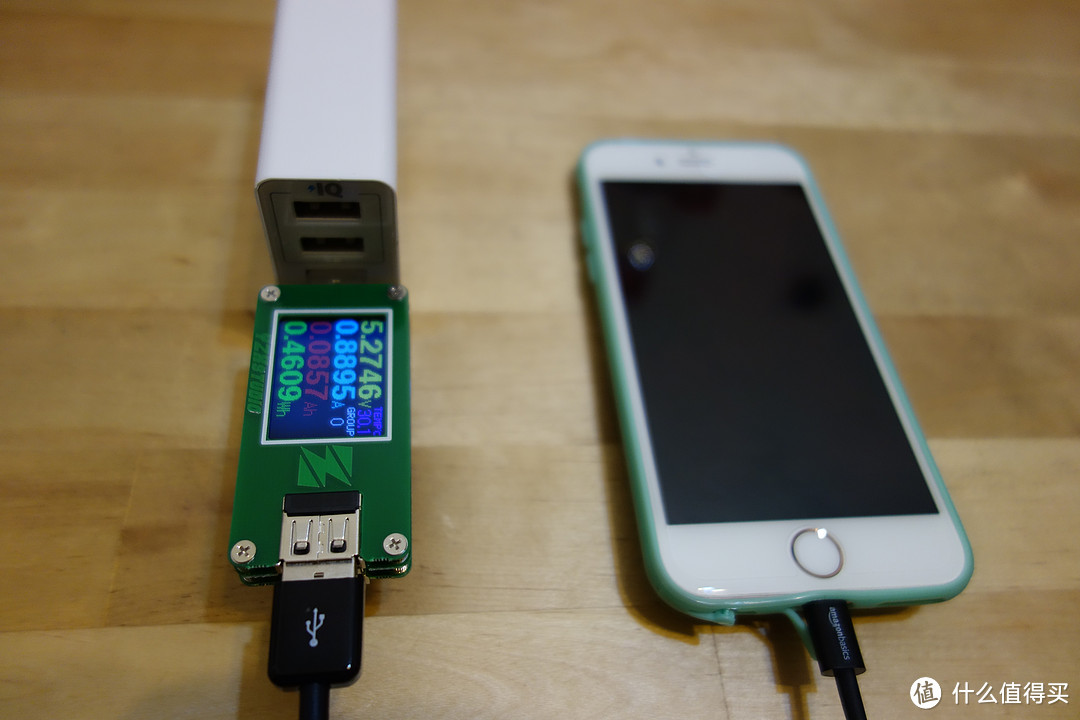

LP大人的苹果6S，电压5.27V， 电流0.89A，充电功率4.69W

LP的苹果

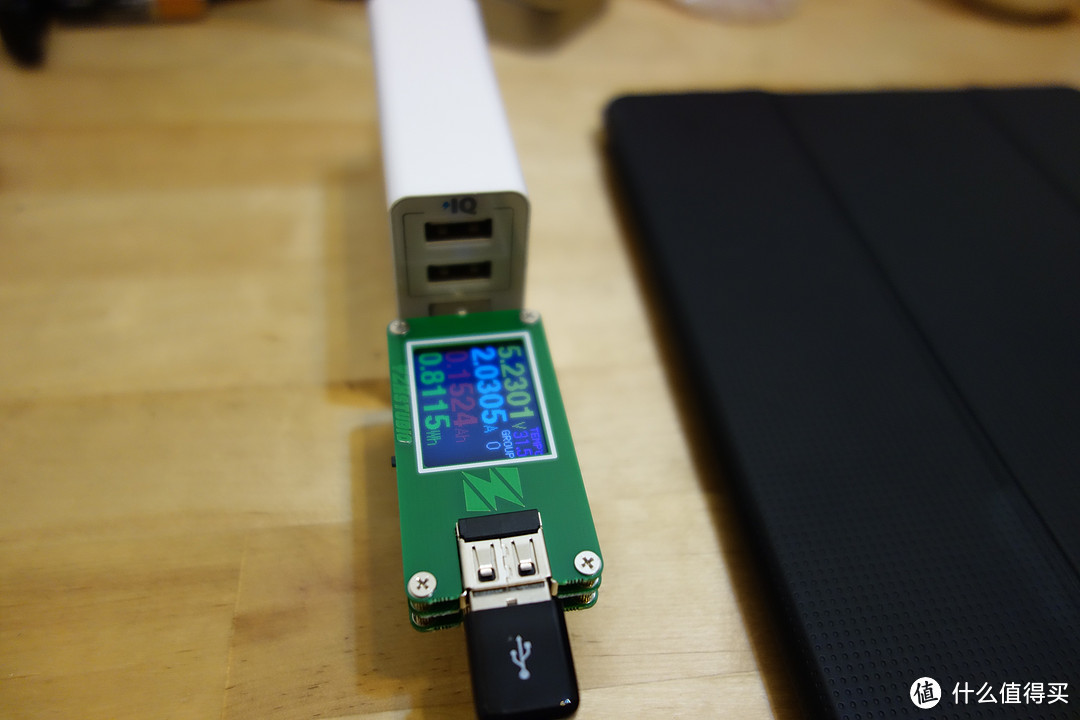

我的Ipad air，电压5.23V， 电流2.03A，充电功率10.62W

我的iapd air

我的anker的10000ma充电宝，电压5.23V， 电流1.85A，充电功率9.67W

充电宝

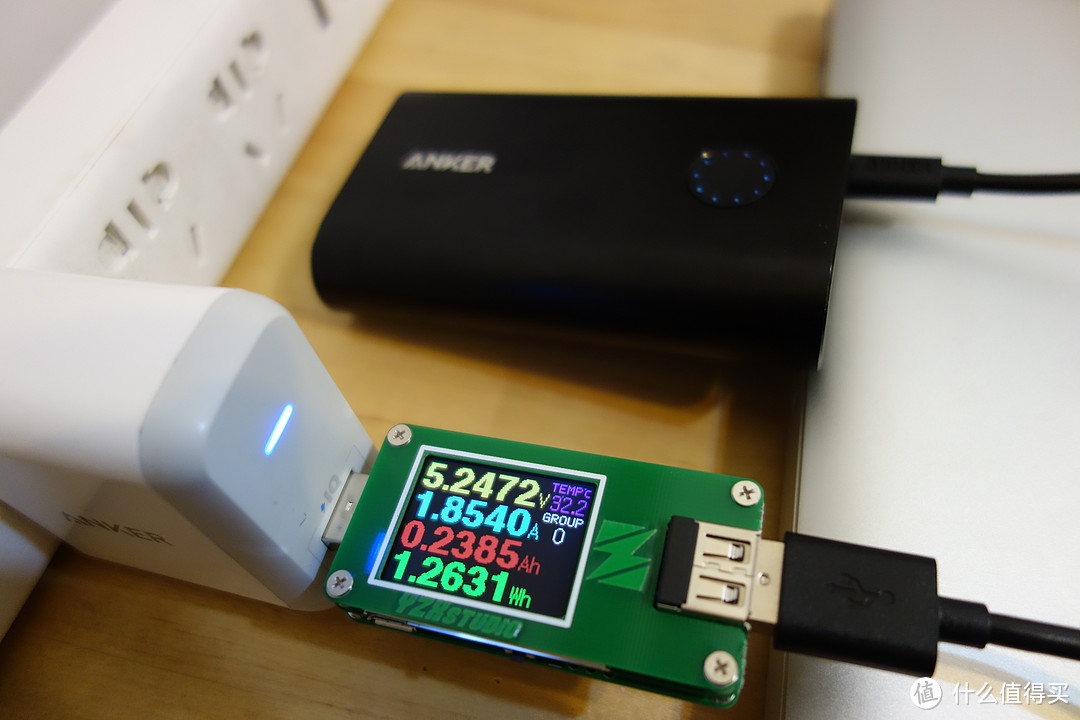

奇怪了，我的充电宝应该高通的QC2快充，按照这个电压电流应该是工作在QC1状态下，难道是充电器不行，于是更换了支持QC2的充电器，但是还是电压5.24V， 电流1.85A，充电功率9.69W，依然是QC1状态，难道这个USB电压电流表有问题吗？

QC2快充慢充

到首富店咨询店小二后才知道，原来这两个USB口是有区别的，有个S标志的USB口不是自通口，输出永远只能是5V，下面的那个USB口才是自通口，采用提高电压充电的方式必须接下面这个USB，原来如此啊。

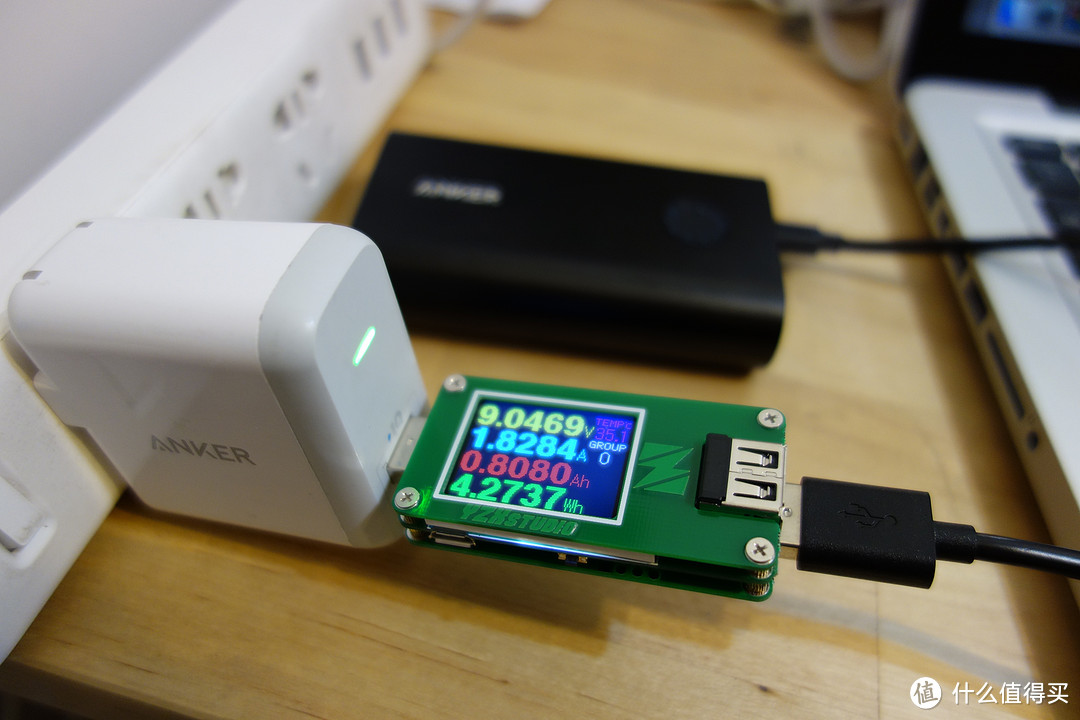

马上进行测试，电压9.04V， 电流1.82A，充电功率16.45W

QC2快充快充

6.总结

经过几天的使用，个人总体还是比较满意，如果你是一个对数字敏感的完全可以入手一个，如果你对数字不是特别敏感的，建议买几十块的就可以了。

优点：

(1)看起来精度很高，符合攻城狮的价值取向

(2)彩色屏幕看起很大很色，相关数据一目了然

缺点：

(1)价格较高，缺乏性价比

(2)三层线路板，没有外壳保护，不知道防护能力有多强
