1.92L下载机——ASRock 华擎 DeskMini 110W Mini-STX 装机记录
前言
“2015年8月份,Intel发布了新的迷你主板规格Mini-STX,尺寸只有5.5×5.8英寸(14.0×14.7厘米),比起Mini-ITX又小了足足30%,但依然采用独立的处理器插槽。”
CES 2016展会上,华擎拿出了全球第一款Mini-STX规格主板“H110M-STX”,以及基于它打造的迷你机“H110M-STX MINI PC”
去年开始玩bt大奶就一直7x24小时不关机的挂bt,觉得太耗电另外对cpu 和其他硬盘都不太好就开始寻觅着组个小机子专门挂bt,开始的目标是GEN8,但是鉴于GEN8的体积硕并且只能上老版CPU所以一直没有下手,知道后来intel发布了Mini-Stx标准就逐渐把目标放在了Mini-Stx上。

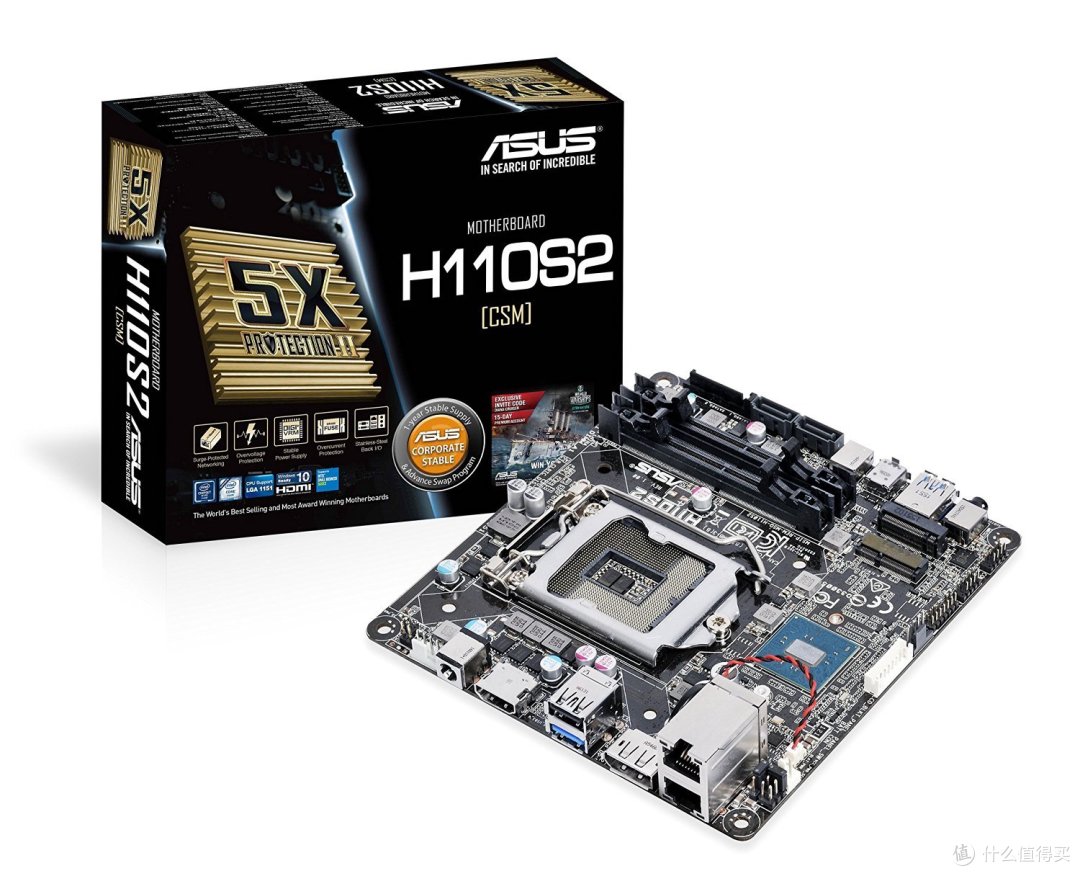

在8月底的时候,美蛋上架基于华擎H110M-STX的主机套装DeskMini 110W,美亚之后相继上架了华硕的H110S1和H110S2两款Mini-STX主板,前者139刀,后两个80刀左右,但是多了机箱、电源适配器、ac无线网卡和天线,并且当时活动送英睿达的4G DDR4内存一根,于是就下手了DeskMini,于是就有了这次的装机。(Deskmini 的卡片一直插不上来,有兴趣的值友自行搜索一下吧)
这三款主板在外型上区别不大都是笔记本内存,m.2网卡,m.2SSD,I/O上也基本一样,只有h110s2把两个usb换成了第二个千兆网卡,华擎的主板在SATA线接口和散热空间上都感觉更舒服,这也是选择华擎的原因之一。

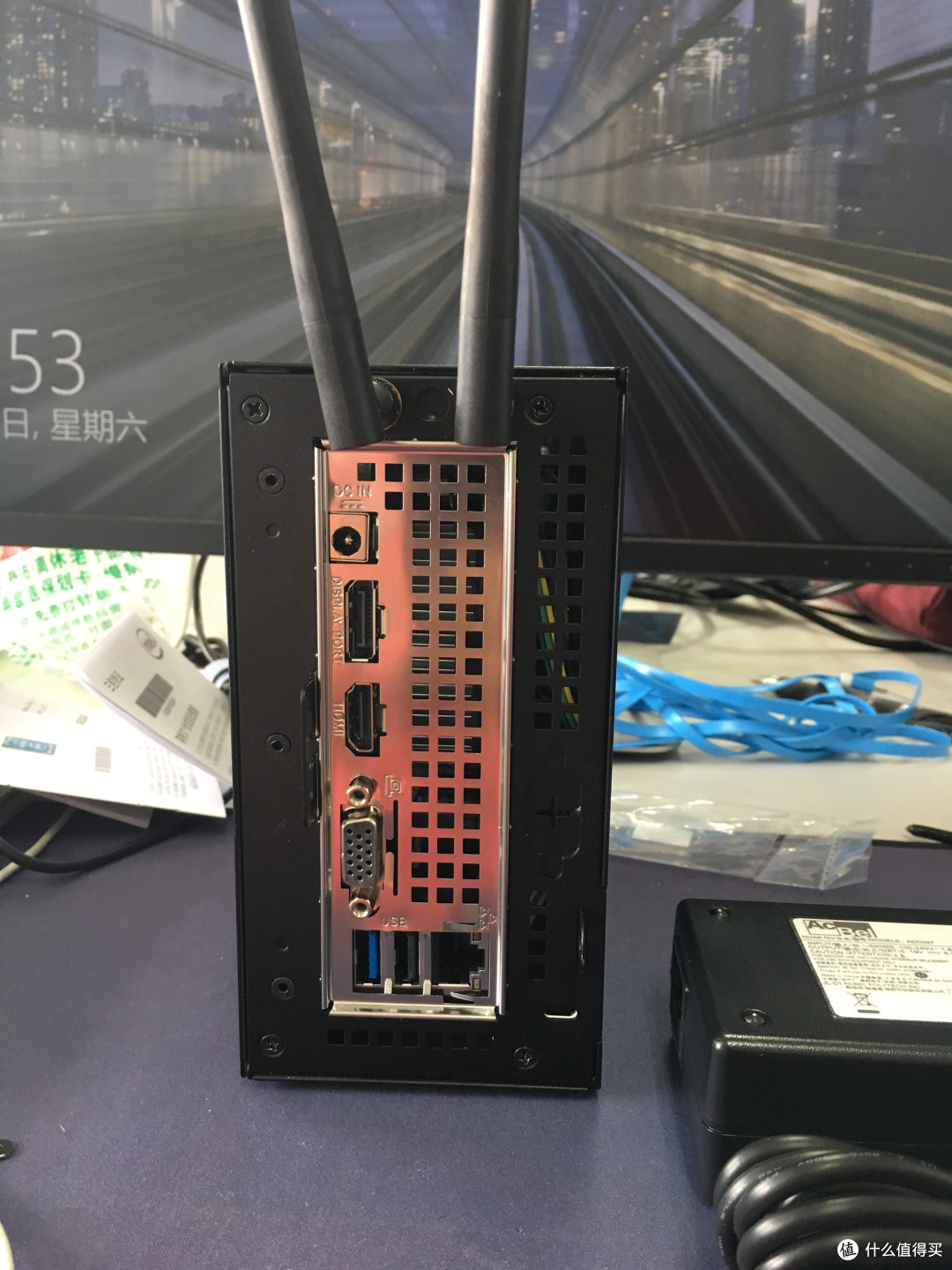

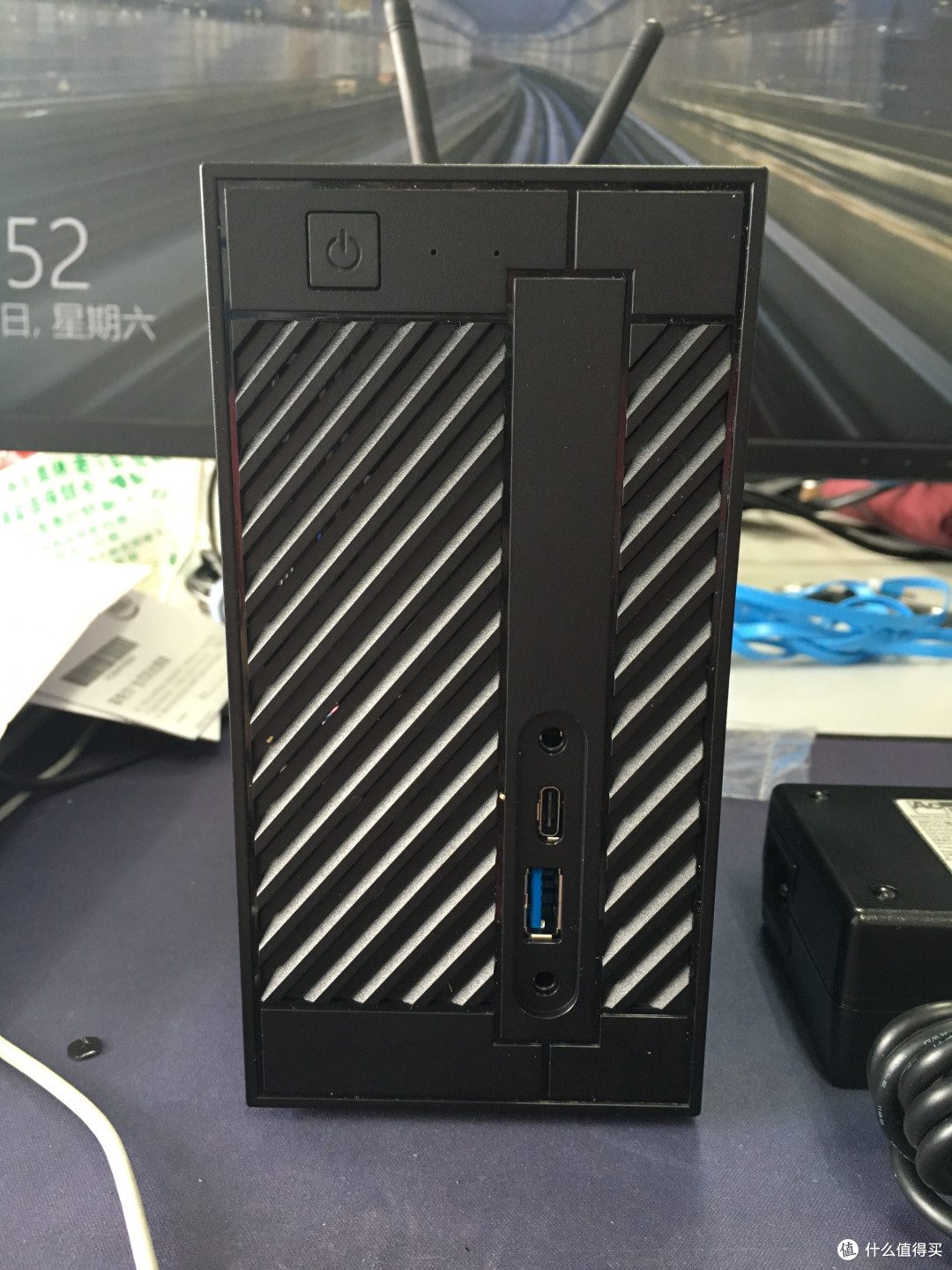

接口方面,前置一个usb3.0、一个usb3.0 typec(不是3.1)、麦克风和耳机插孔;后置usb2.0、usb3.0,千兆网卡(i219v)接口、DP、HDMI、VGA、DC in 各一个;主板支持一个m.2wifi,一个m.2ssd,两个SATA 6Gbps接口,一个9pin usb2.0扩展接口,可以在外壳左侧增加两个2.0接口(需要另购),两个DDR4本条插槽,最大支持32G
下单经过了小二十天之后终于收到了包裹
开箱
套件包括装着主板的机箱、说明书、光盘、一张教你在u盘装win7 的纸、电源适配器、两根SATA线、AC网卡零件、螺丝及脚贴。机箱包装上贴着套件的名称、类型为个人计算机(于是被税15刀 )、台湾制造。
机箱貌似是0.8的镀锌板折成的,机箱开关、电源指示灯和hdd指示灯用一根9pin排线连接到主板上(有防呆口不用担心插反)。机箱侧面有两条滑轨用来卡住主板托架。
装机
CPU选择的是奔腾G4500,14nm,LGA1151,2C2T,主频3.5Ghz,集成HD530显卡,应该是最便宜的集成HD530的cpu。淘宝上没找到散片就买了盒装,就不用买散热用原装的凑合了
散热孔位华擎的支持两种,一种就是普通的散热,另一种是类似x99itx的窄安装孔,可以安超薄的涡轮散热,可惜没有找到适合的散热,不然体积可以压缩不少(盗两张官图)

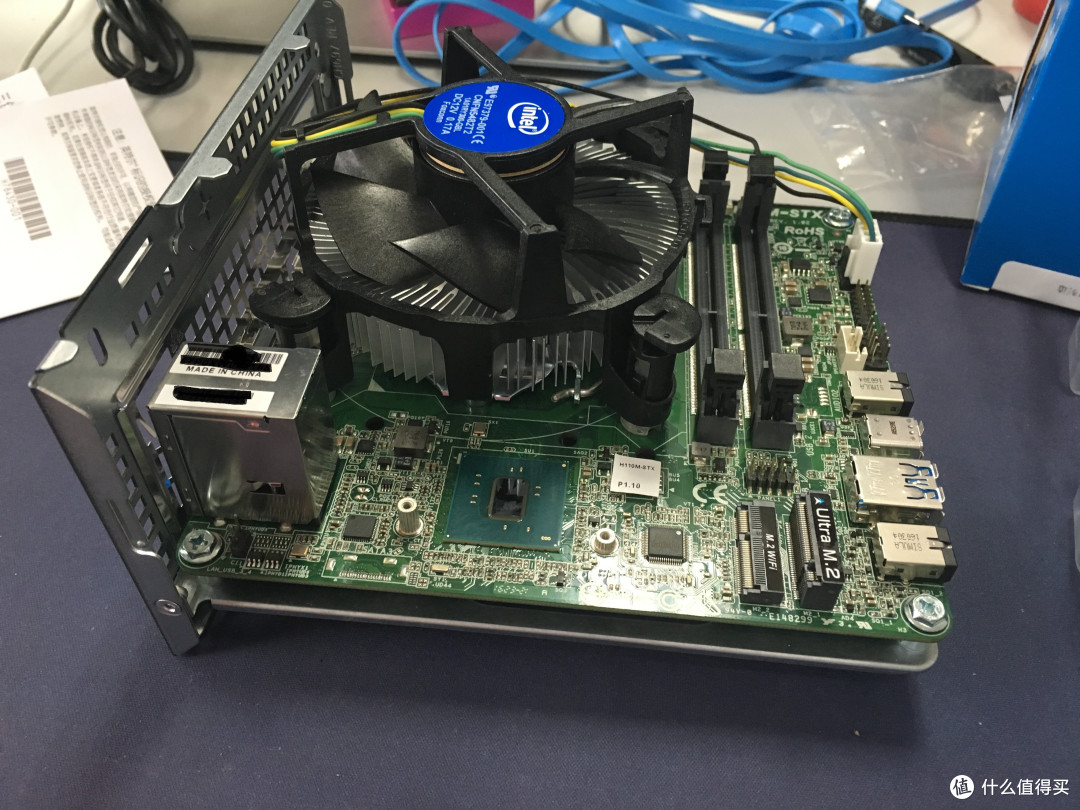

于是我可耻的选择了安装方式B,盒装自带的散热预涂了硅脂,压个下载机的奔腾足够用,所以也没擦掉重涂其它的
内存套装送了一条4G的英睿达 铂锐 DDR4 2133 本条 ,下载机跑个Utorront虚拟机泡个黑群晖足够了,不够还可以再加条8G,毕竟现在内存这么便宜。

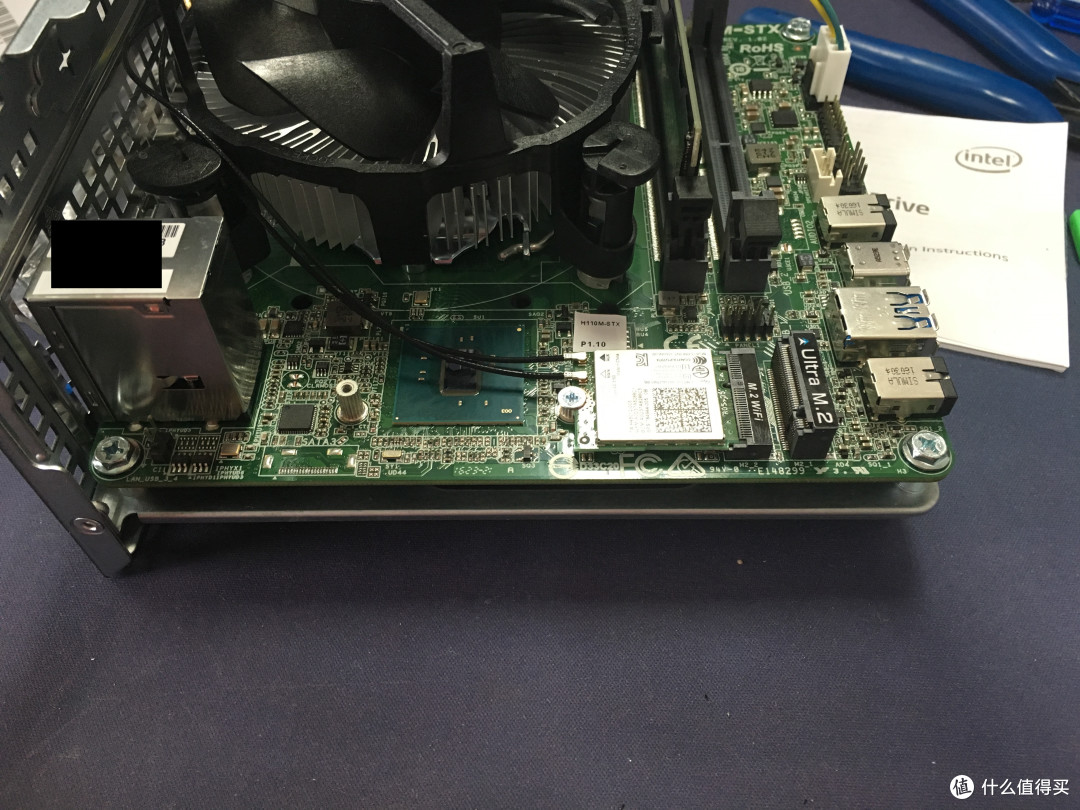

套装附带m.2网卡是intel的ac3160,支持2.4/5GHz,最大速度 433 Mbps,支持802.11ac, a/b/g, n,应该是最便宜的ac网卡了,alienware alpha 一代i3 款也是这个网卡,据说一般,实测没有发现断线的问题,未来可以更换更高级的7260或8260。

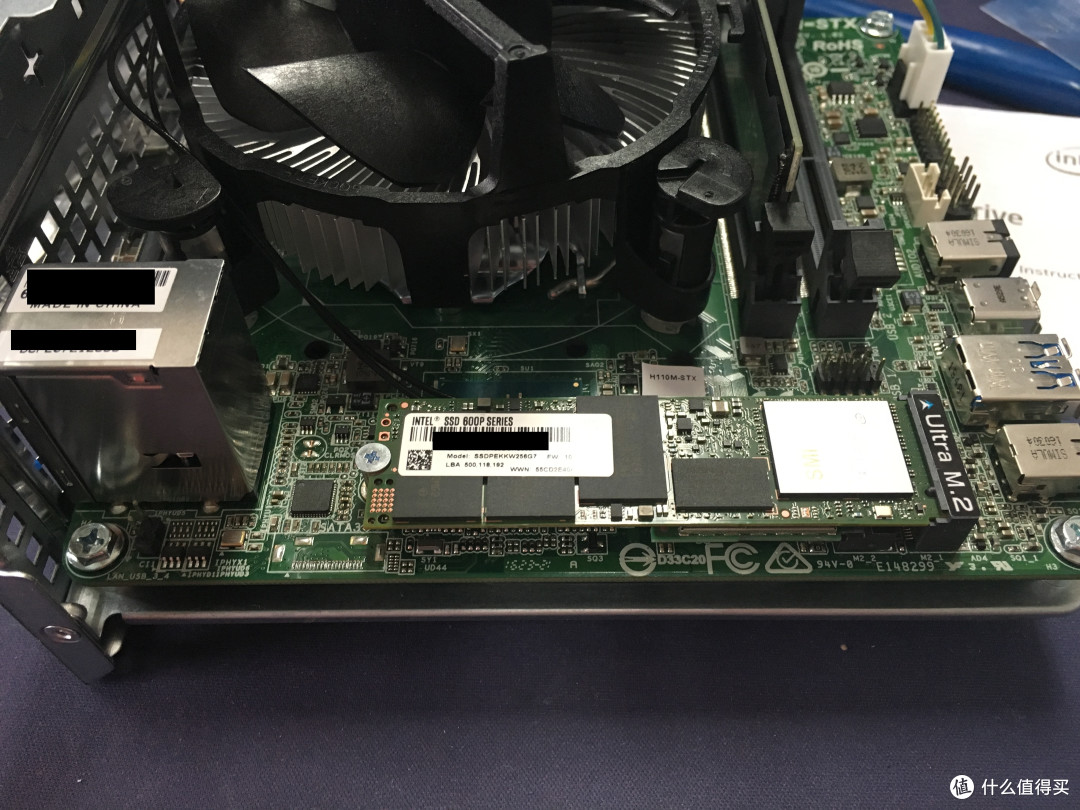

m.2 ssd 开始本来想装pm961,后来发现intel新出的600p价格和速度上更合适,于是就入了intel的600p 256G,毕竟应该算是最便宜的NVme固态,并且还有5年保修
拧上固态螺丝才发现,wifi天线没插,只得拆掉ssd,重新把天线拧上。需要把壳子上红圈处的洞捅开才能插上。之后才重新把ssd固定好。

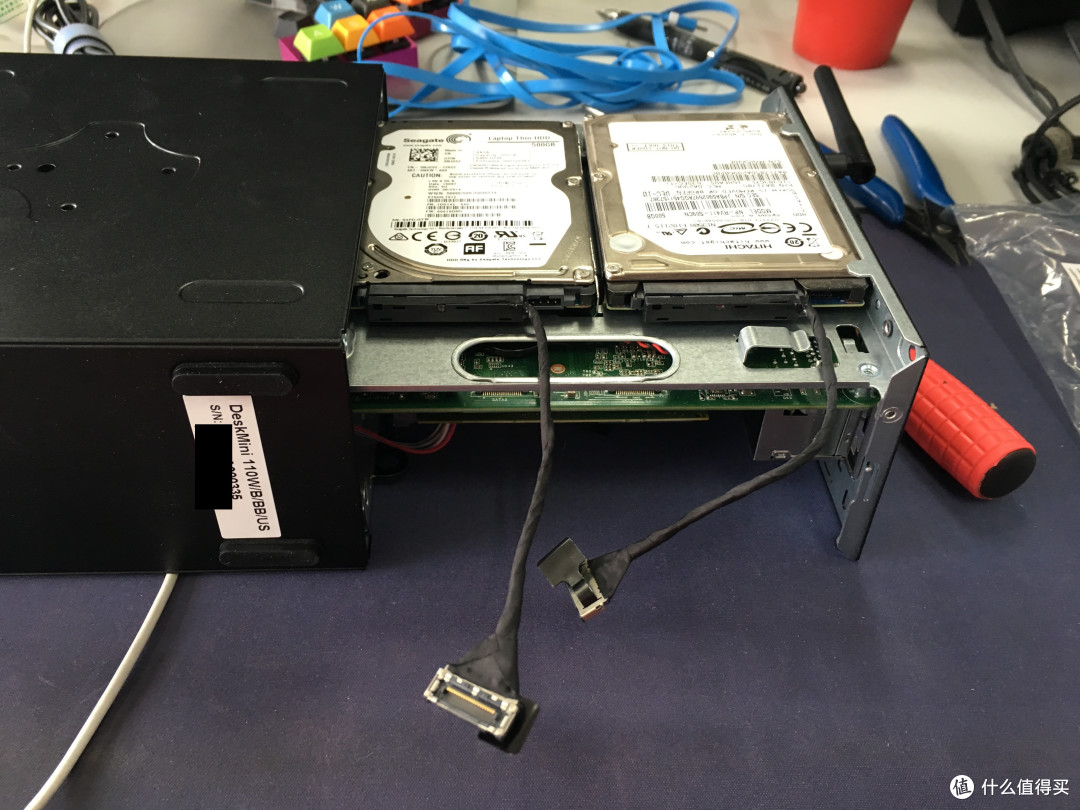

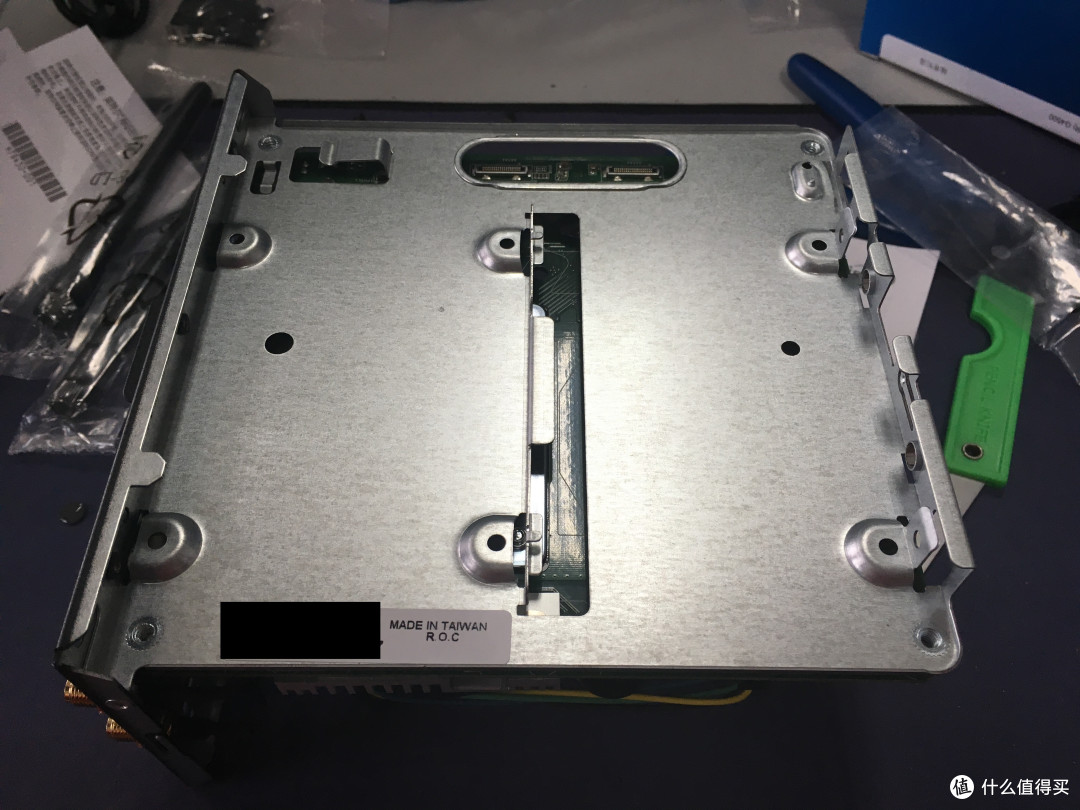

硬盘用了两块闲置的500G笔记本硬盘,一块是日立的9mm盘,是从很多年前一个笔记本升级后闲置下来的,另一块是从alienware alpha里拆出来的希捷7mm盘,两块都巨慢,只能拿来跑跑下载,换换上传量。安硬盘时一块可以直接安装,侧面固定,而另一块必须先将主板从主板托架上卸下来,然后固定在托架背面 ,谁设计的,我保证不打死你。
硬盘固定好后就可以把主板安回托架,插好开关排线,之后把主板托架滑进机箱,怼上四颗固定螺丝,粘好脚垫就打工告成了。
然后就可以翻出电源插上电源适配器,插上显示器线,开始装系统
然后就在一堆东西里发现了两根硬盘线
发现了两跟硬盘线
两根硬盘线
硬盘线
只能拆开重新插线

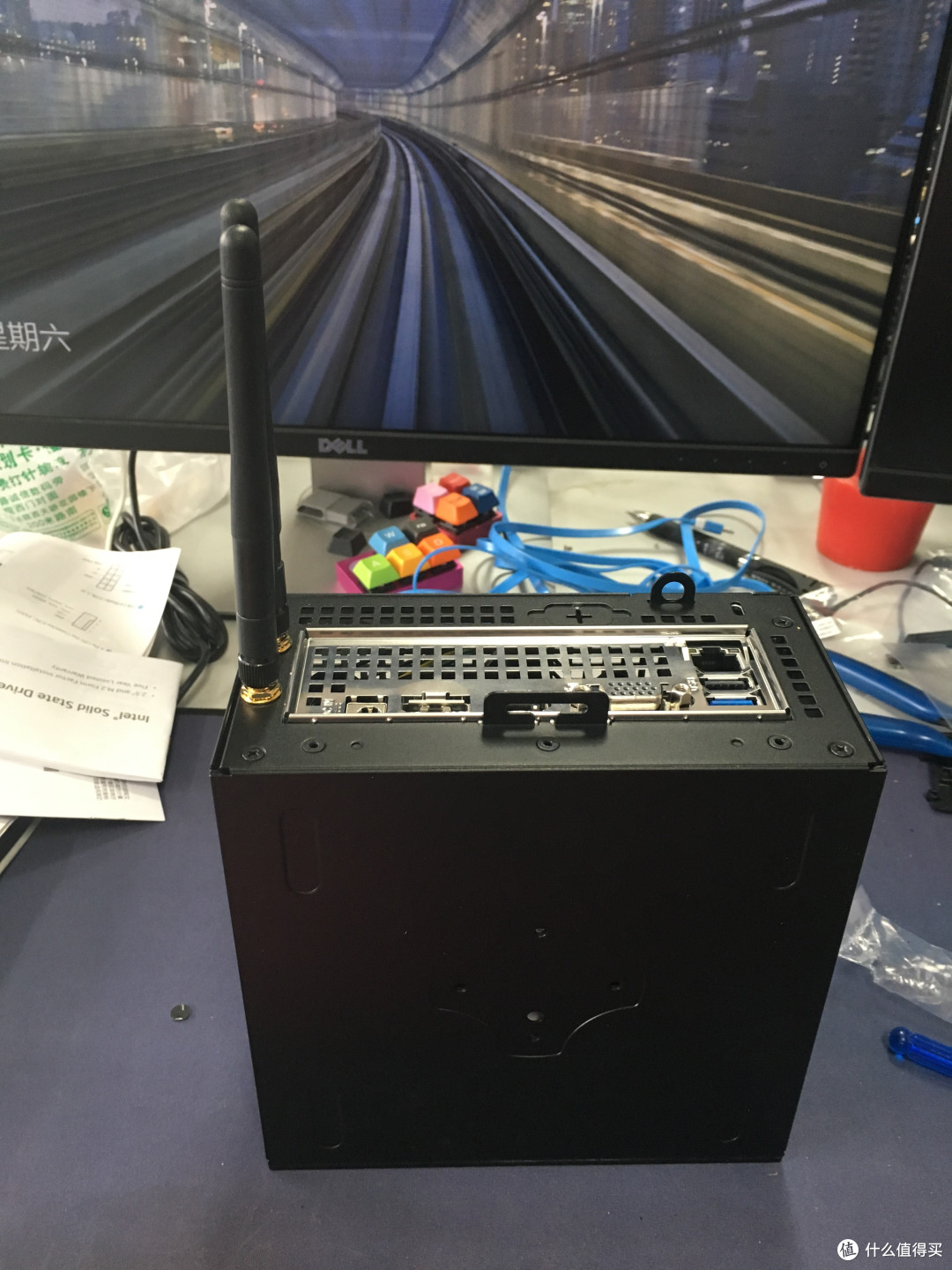

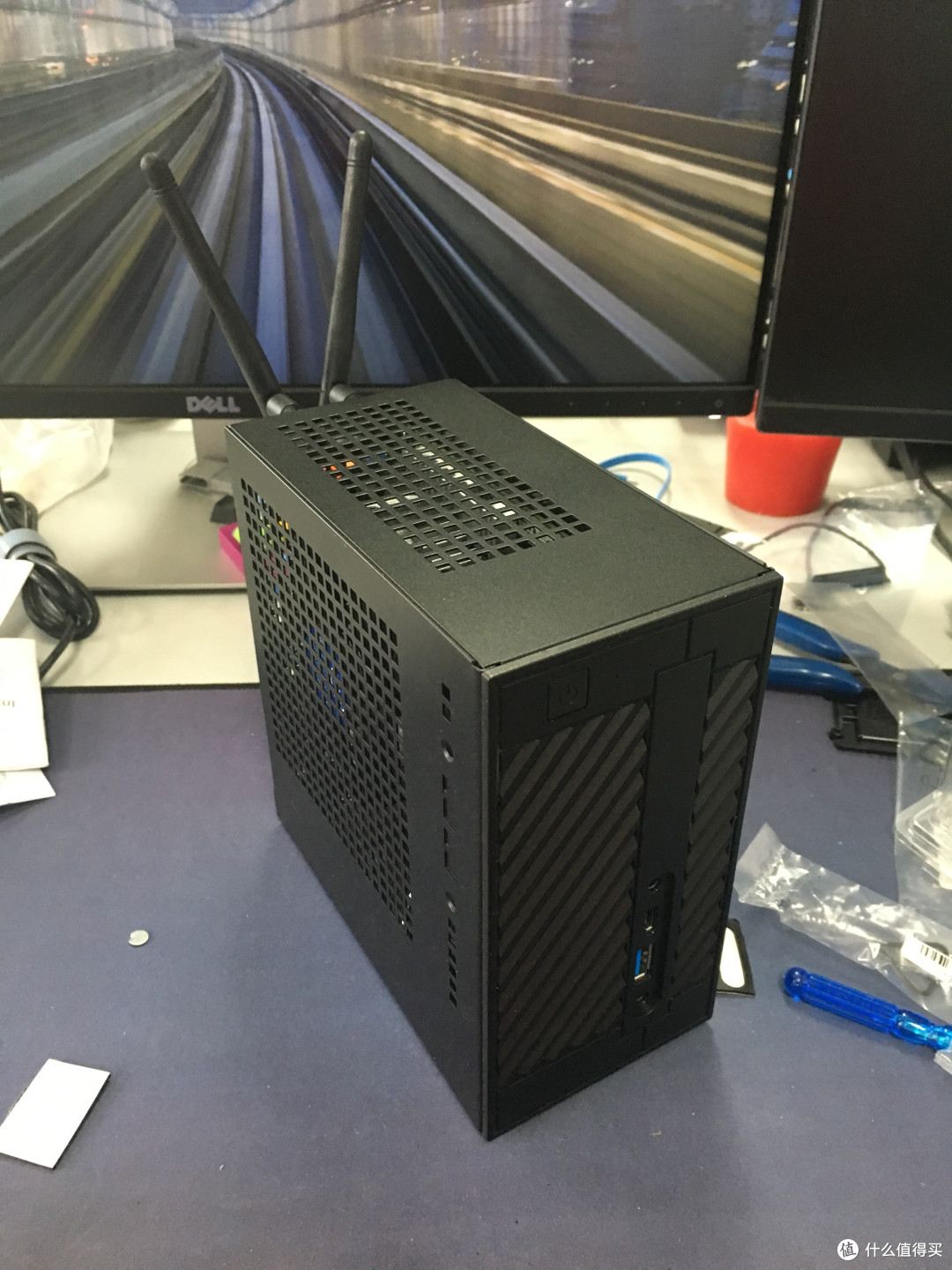

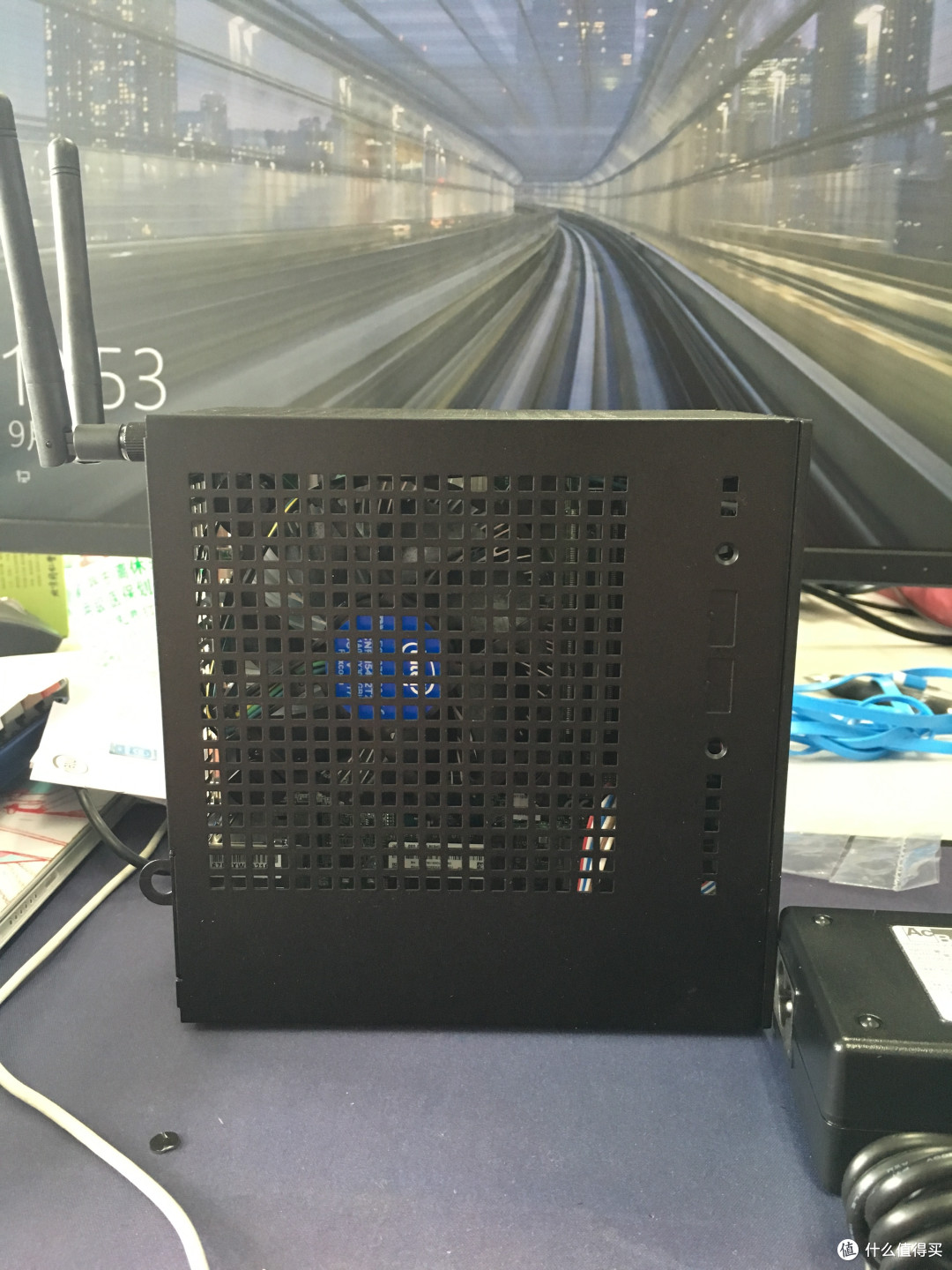

最终效果
整个机箱比700s稍长,侧面大概两个6s大小,1.92L比250D大肥跑小了很多很多很多,比一块3.5寸移动硬盘大不了多少。
简单测试
BIOS简单模式,可以选择中文,基本设置够用,其他的可以在高级模式中设置,可是谁告诉我华擎的BIOS raid在哪设置 (话说intel的快速储存是不是没了,出了这玩意儿还有什么能建raid啊 )
wifi连接M7i共享的网络下载速度可以稳定在800MB/s(M7i上的貌似是7260ac),应该是软件限制,实际连接ac路由速度应该更快,毕竟距离理论峰值的433Mbps差距还是很大的
intel600p跑分如下,虽然是低端TLC SSD,但是NVme 走x4通道,速度已经超过了大部分的高端SATA SSD
