一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

2016-10-12 17:31:50 56点赞 181收藏 63评论

THINKPAD S5算是最近非常热门的一款机型了,上打THINKPAD P50工作站本,下打神船全家老小。以其独特的THINKPAD专业本造型和出色的双风扇独显设计得到大学生和设计师的厚爱,但是这个本子的定价是有点不太厚道的,主要表现为和原配内存的容量有关。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

银色I7 8GB 128GB SSD 1T HDD的版本7999,而银色I7 4GB 1TB HDD外送4GB金士顿内存的版本7499,国庆期间直接下单-500,领券再-500等于6499元,而前者始终比后者价格高出1500元,真是坑爹的价格差距。但是别以为联想定价不合理,因为这个版本的机器的一条内存在机身内部是需要把整个机器全部拆完才可以看到的,这无疑对一般消费者是不可逾越的天堑了,你想8G+8G变成16GB版本,那么就必须买7999这款,而6499这款原配就是单条4GB内存,你想加成8G+8G内存门都没有,所以表面上这两款内存容量一样只是一个128GB SSD的区别价格差达到1500元,这不完全是SSD的差价,真正坑爹的是就是赌你不敢拆机,于是想要8G+8G内存的话,乖乖送钱来吧。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

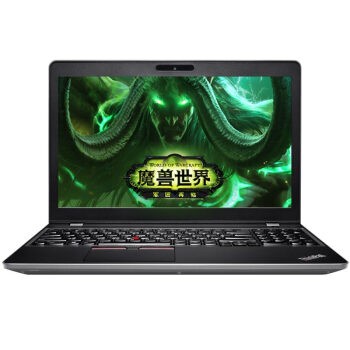

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存ThinkPad 黑将 S5(20G4A00NCD)游戏笔记本(i7-6700HQ 4G 1T FHD GTX960M 2G独显 3D摄像...¥7499京东


笔者在国庆期间就替刚考上美术专业高校的侄女物色了一台原配4GB内存I7版本的银色THINKPAD S5,并且只用一张名片成功完美无伤完全拆解了S5,最终换成了8G+8G内存和双SSD配置。这一台机器7499-500-500=6499成交。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

京东送货

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

主机外包装

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

型号识别

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

银色的THINKPAD初一看还不太习惯,浓郁的DELL感。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

背后和两侧密集的散热孔分布

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

135W的电源适配器

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

全银色金属感十足

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一侧是HDMI,RJ45网口,USB3.0还有音频插口

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

另一侧是2个USB3.0插口和一个标准大小的SD卡槽

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

LENOVO传统的位置LOGO

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

THINPAD LOGO一样带有红点呼吸灯效果

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

下掉下盖板的三个螺丝,用一张塑料名片沿着缝隙撬动即可开启

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

开启下盖板后的情况,果然只有一根空的内存插槽,看到这里很多人要傻了,还有一根内存被深深的隐藏在PCB内部。买了I7 4GB版本的同学想必心中此刻一万只**踏过。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

先不管那么多,因为原机1TB HDD带的操作系统是正版WIN10,而且自带正版OFFICE 365,做掉这个系统可惜了,直接上个M2 的INTEL 600P 256GB做系统迁移。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

S5的M2插槽自带全铜散热片,能有效保证M2 SSD不降速。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

256GB的INTEL 600P使用了SMI SM2260(SMI N00X94),PCIE3.0 x4接口,支持NVME。南亚256MB的DDR3L缓存,闪存颗粒是出自Intel和镁光合作的3D NANO,TLC颗粒。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

装好M2 SSD之后开机

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

安装ACRONIS TURE IMAGE 2016

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

不需要注册,直接跳过注册,30天试用

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

选择1TB的WD HDD备份

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

我选择备份在网络的群晖NAS上面,为什么不直接克隆在M2 SSD上面呢?是因为我想留下这个正版的镜像,以后方便恢复系统。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

进行备份。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

备份完毕后选择群晖NAS上刚备份好的镜像恢复到INETL 600P 256GB上面。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

恢复完成后,就完成1TB HDD到INTEL 600P 256GB的系统完美迁移。而且在我的群晖NAS上留下了备份,以备不时之需。下面进行内存整体替换的拆解工作,要无伤拆解整台S5笔记本,我还是选择名片大法。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

首先下掉电池,电池的插口很紧,需要用名片沿着缝隙剥离插口

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

沿着电池排线插口两边用名片不停的撬动,即可分离。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

拆卸下的电池。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

其实这个时候,1TB的HDD已经完成了播种的工作了,而且种子已经被群晖的精子库收藏了,所以它现在可有可无了。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

HDD拆卸很简单,拔掉排线即可。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

WD的1TB HDD 5400转

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

现在拧松机器背面上盖的所有螺丝

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

把键盘往上方推动

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

即可拆卸键盘

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

将键盘反过来,背后有两根排线

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

将排线上扣的黑色固定栓往上拨动,即可轻松拆卸键盘

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

键盘全貌

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

继续用名片撬动键盘下面的C壳缝隙,请注意,利用塑料名片的张力进行撬动,注意我的姿势,不要硬来

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

因为C壳完全是卡扣结构,大约有二十卡扣牢牢拴住C壳,所以需要在C壳子四周来回撬动松开卡扣。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

最后要注意,THINKPAD的本子C壳拆卸最后一步都是这个音频插口,这个插口比较突出,难以卸掉,在松动所有卡扣之后,最后要在音频插口这个地方来最后一击撬动,将音频接口和C壳分离,这样就可以完全分离C壳了。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

完全分离的C壳,无伤完美拆解

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

负责的说,S5的散热还是很不错的,双涡轮双热管,一粗一细。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一根粗热管串联CPU和GPU的两个散热器,达到共同散热的目的。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

下面可以见到隐藏已久的内存插槽,为了换这跟内存你需要拆卸整个C壳。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

三星DDR4 2133内存4GB

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

拆内存如此的艰难,那么我就直接一步到位了,使用金士顿HYPER X DDR4 2400 8GBX2内存进行替换,首先I7 6700HQ的CPU是支持DDR4 2400的内存的。京东2133和2400同价格,肯定买2400的了。


一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存金士顿(Kingston)骇客神条 Impact系列 DDR4 2400 16GB(8GB×2)笔记本内存2133和2400同价格¥598京东


一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

金士顿HYPER X DDR4 2400 8GBX2

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

安装内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存


一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存浦科特 M7VC 512G SATA3固态硬盘15nm东芝企业级eTLC颗粒,2000PE,768MB缓存,MARVELL 88SS1074主控¥919京东查看百科详情

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

由于侄女说老师要求最好兼容WIN7操作系统,而INTEL 600P是不具有WIN7驱动的NVME SSD,所以无法安装WIN7系统,能在S5上安装WIN7操作系统的NVME硬盘是需要具有WIN7下的NVME驱动的,只有三星的NVME系列和INTEL自家主控的750和企业级P3XXX系列,要不就只用使用SATA硬盘安装WIN7,而1TB的HDD速度确实太慢,所以更换为浦科特M7V 512GB SSD,这个SSD采用MARVELL 88SS1074主控,768MB的DDR3L南亚缓存,东芝15nm企业级eTLC闪存,闪存寿命2000PE。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

至此C壳安装完毕,可以上好C壳和D壳了,这个没啥难度,直接按压各卡扣处即可完美复原。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

S5的A面和B面的THINKPAD标志均设有LED红点特效。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

整体观感确实有种准专业设计笔记本的味道,可惜在15.6寸的大屏配置仅为1080P的IPS,所幸在于漏光控制不错。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

FN+空格键可以调出两种键盘背光特效,下面进行验货测试。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

CPU:I7 6700HQ 四核八线2.6G主频,睿频最高3.5G

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

CPUZ的多线程CPU测试分数相当于I7 6700K的71%

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

金士顿HYPER X DDR4 2400 8GBX2内存完美运行在双通道DDR4 2400 14 14 14 2T

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

INTEL HD530和NVIDIA GTX960M 2GB DDR5双显卡

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

浦科特M7V 512GB SATA的AS SSD BENCHMARK得分1057分,作为一块SATA的性价比盘来说,这个分数还是可以的

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

在京东自营里面,480GB-512GB靠谱的也就这么几个SSD而已,512GB具备768MB缓存的也只有M7V一款,加上MARVELL主控东芝企业级eTLC 2000PE寿命的正片和三年包换的RMA,综合480GB和512GB的容量差距来选择的话,你会怎么选择呢。

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

INTEL 600P 256GB NVME M2的SSD得分943,作为一块NVME SSD来说,这个分数竟然干不过SATA。。。。。。要不是看着便宜,真想上SM951了

一张名片搞定THINKPAD S5 笔记本电脑升级M7V SSD和金士顿16GB内存

整机使用FURMARK和AIDA 64 FPU同时烤机CPU和显卡,烤鸡了十分钟,显卡和CPU的温度出奇的一致,均稳定在84度,看来那一根串联的粗热管功不可没。作为一台入门级别的美术设计笔记本来说,THINKPAD S5的散热是完全合格的。

通过以上经历,成功将4G版本的THINPAD S5打造成适合设计使用的配置,扩展了16G DDR4 2400内存,使用了NVME和SATA双SSD,INTEL 600P 兼容WIN10,浦科特M7V兼容WIN7,集显HD530,独显GTX960M 2GB DDR5,15.6寸的1080P IPS显示屏,真正用一张塑料名片完成了完美的THINPAD S5 CD壳的拆解并且完美还原整机。
