老笔记本电脑也来体验USB3.0——Express 转USB3.0 扩展卡

2013-11-04 14:04:24 30点赞 63收藏 34评论

小编注:此篇文章来自#原创新人#激励计划,新人发文前三篇文章,篇篇额外奖励50金币。参加超级新人计划活动,新人发文即可瓜分10万金币周边好礼达标就有,邀新任务奖励无上限点击查看活动详情


前提:笔记本需要有一个expresscard接口,什么是Expresscard接口?

先来一段科普:

ExpressCard技术是由PCMCIA协会于2003年春季公布的一种新的技术标准。 ExpressCard标准承诺向台式电脑笔记本电脑提供更薄、更快、更轻的扩展模块。消费者可以方便地将这种模块插入其系统来添加诸如存储器、有线或无线通讯卡及安全装置等硬件功能。与传统PC卡技术的最大不同在于,ExpressCard技术采用最新的PCI Express和USB 2.0界面,在外围设备与主机系统之间直接提供热插拔式的连接,而不需要在系统的芯片组与插槽之间架设一个桥接芯片。(摘自百度百科)

ExpressCard模块的物理尺寸具有两种规格。一种是宽度为34mm的ExpressCard/34,另一种是宽度为54mm的 ExpressCard/54。它们的长度均为75mm,厚度均为5mm。主机系统可以为这两种宽度的模块中的任何一种提供相匹配的插槽。应该注意的是,34mm模块的一个好处就是它能兼容于54mm规格的插槽当中,而反过来却不行。

ExpressCard模块的两种尺寸:

·ExpressCard/34: 34mm(W)x75mm(L)x5mm(H)

·ExpressCard/54: 54mm(W)x75mm(L)x5mm(H)

ExpressCard|34卡-->ExpressCard|34槽或者ExpressCard|54槽(通用槽)

ExpressCard|54卡-->ExpressCard|54槽(通用槽)

如果看了上图还不明白自己电脑的卡槽是什么类型,随手拿张银行卡插一下:

能插进到一大半便是ExpressCard54卡槽,使用ExpressCard54(ExpressCard34也可以通用)

只有差不多一半宽(34毫米)就是ExpressCard34卡槽,只能使用ExpressCard34类型的卡

34毫米型的ExpressCard卡槽有标准的75mm和不标准的65mm等

IBM Thinkpad的大都很标准,基本都是不露头。某些紧凑型的机型可能会牺牲标准性,所以可能会露头1mm~10mm。

借用一下别人的图借用一下别人的图

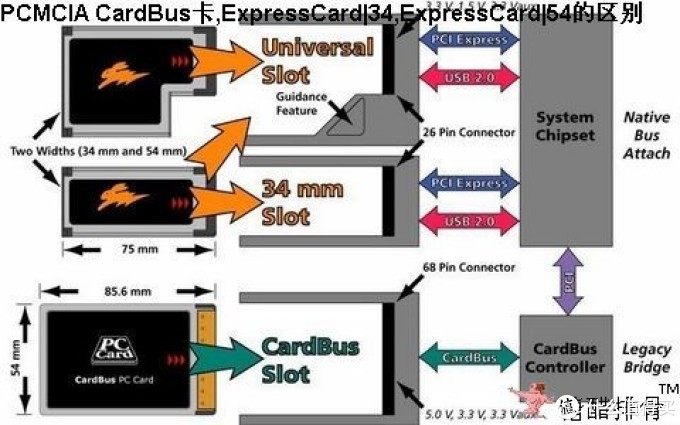

借用一下别人的图,各种规格的区别,忽略PCMCIA卡吧,这个太老了



废话说了这么多,下面开始Express 转USB3.0 扩展卡的开(pian)箱(分):

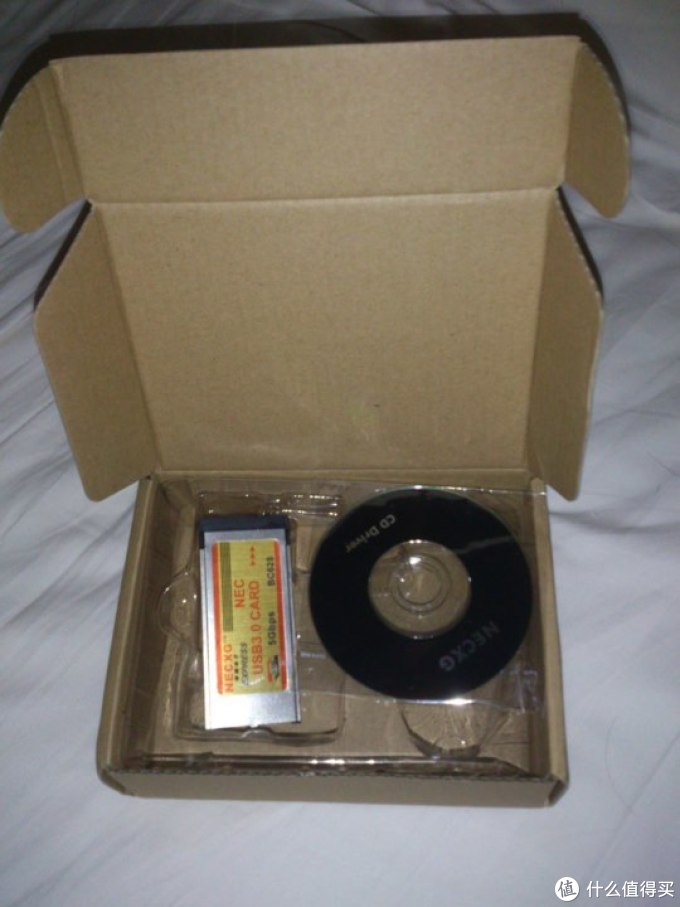

老笔记本电脑也来体验USB3.0——Express 转USB3.0 扩展卡就一转接卡和驱动光盘就一转接卡和驱动光盘

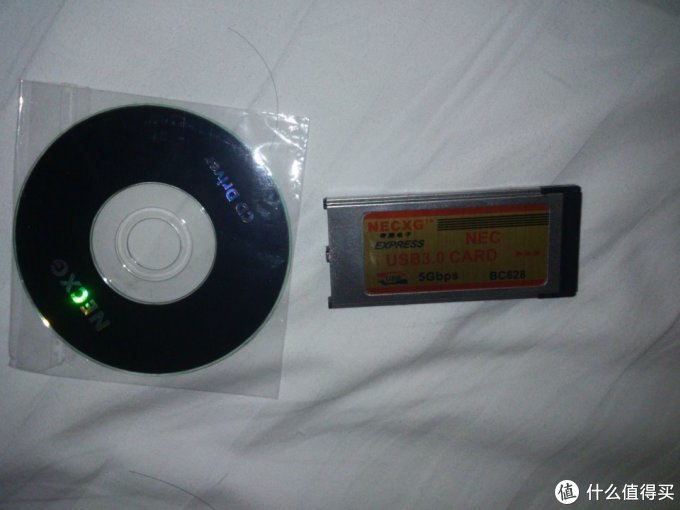

就一转接卡和驱动光盘



此卡使用的是NEC的D720202(第三代)芯片,另外还有宝岛台湾的祥硕芯片,但是我查了下,貌似NEC的芯片发热量稍微控制的好点,所以这次选了个NEC的。此卡的介绍:USB3.0笔记本扩展卡EXPRESSCARD转2口USB3.0 NEC芯片 34MM X75MM BC628 ,支持所有笔记本型号EXPRESS接口,更进后更支持所有系统,包括MAC,WIN7/8。

★支持多USB3.0,USB 2.0和USB 1.1同时操作设备

★支持USB数据1.5/12/480/5000 Mbps的传输速率

★扩展2个外部USB3.0超高速的系统端口

★满足USB3.0 5 V/900mA输出功率水平。

★热插拔功能,您可以连接/断开不关闭系统电源设备

★驱动程序支持微软视窗2000,XP,Vista和7 8 LINGK MAC操作系统

★认证通过CE,FCC,RoHS和微软WQHL批准。

系统要求:

支持Windows 2000/XP/2003/Vista/7,(32/64) WIN8,MAC LINK

需要一个34MM/54MM宽Express Card插槽

系统环境:

1。工作温度:0℃~57℃

2。工作湿度:5%?95%相对湿度

3。工作电压:+3.3伏~+5.0 V(下+ / -5%之间电源)

4。储存温度:-20℃~85℃

不露头设计,非常适合无USB3.0高速接口的笔记本电脑用户使用,将笔记本电脑的34mm/54MM Express扩充槽扩展2个USB3.0高速接口!以满足您对速度与性能的要求!

本次主角登场

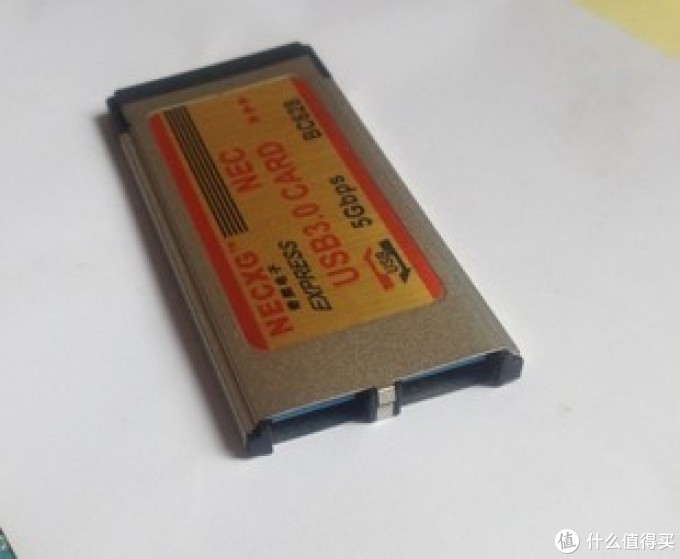

自己手机拍的较渣,借用一张卖家的图自己手机拍的较渣,借用一张卖家的图

自己手机拍的较渣,借用一张卖家的图转接卡背面转接卡背面

转接卡背面


安装的过程:

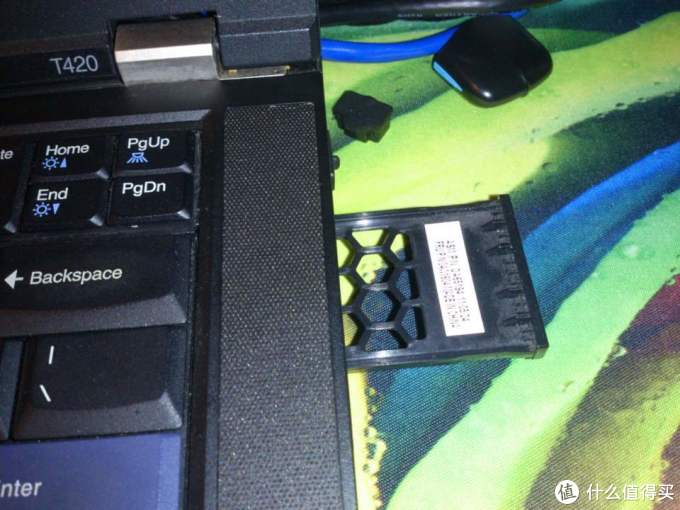

把原来的保护盖按一下弹出把原来的保护盖按一下弹出

把原来的保护盖按一下弹出

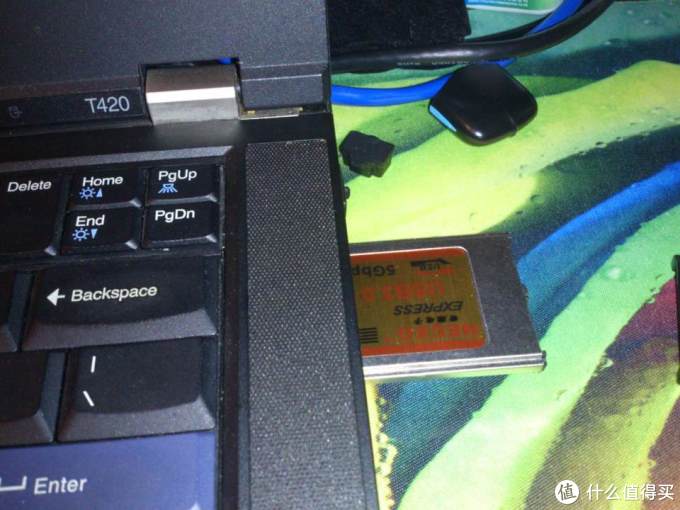

把转接卡放进去,顶到最里面再按一下就可以了把转接卡放进去,顶到最里面再按一下就可以了

把转接卡放进去,顶到最里面再按一下就可以了


然后灯灯一声,系统会检测到新硬件,把驱动光盘里的驱动(卖家也提供了驱动下载链接,供无光驱用户下载)安装后,重启一下就能使用了。

为什么要接一个转接卡呢,本人的电脑为T420,只有3个USB2.0和一个ESATA/USB2.0二合一接口。现在越来越多的USB3.0接口的设备开始普及,拷一些大文件的时候USB2.0显得力不从心(很多同学体验过从基友那里拷片片时漫长的等待吧)。USB2.0的理论最高数据传输率为480Mb/s(60MB/s),再加上机械硬盘的瓶颈,一般只有20-30MB/s,而USB3.0的理论最高数据传输率为5Gb/S(640MB/s),可以完美的满足你高速拷片的需求。

以下是安装完成之后从USB3.0接口的3.5寸移动硬盘分别接USB2.0和USB3.0接口拷一部1.5G片子的速度对比图(为了不让写入的设备成为瓶颈,拷入我的SSD系统盘里):

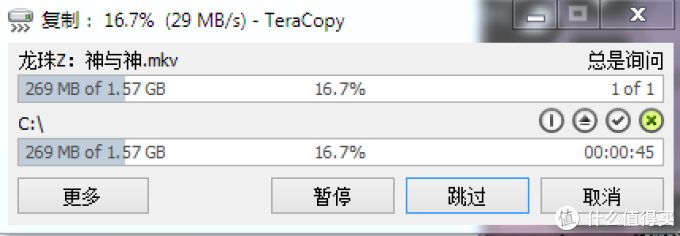

USB2.0接口下速度USB2.0接口下速度

USB2.0接口下速度

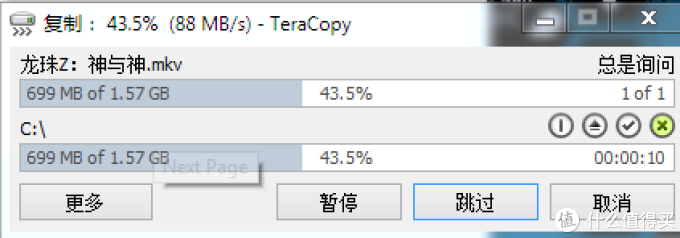

转接卡上的USB3.0接口下速度转接卡上的USB3.0接口下速度

转接卡上的USB3.0接口下速度


看速度是不是对比很大?再也不用忍受漫长的等待了吧~

此卡缺点:由于是靠里面的弹力机构和转接卡和槽之间的摩擦来固定,于是有时连接的设备和转接卡之间连接太紧,拔出来的时候会把转接卡也拔出来,这种情况只要用手挡一下转接卡就好~
