Seagate 希捷 Backup Plus Hub for Mac 8TB 拆解篇
上一篇文章,主要是开箱测试,本想着追加,奈何只能追加文字,索性新开一贴详解拆解~
仔细观察了一下这款硬盘,并非以前睿频睿翼的盒盖结构,而是前后盖+边框的三明治结构,所以不能像之前从电源接口处下手了,而是要从卡子比较少的USB HUB处下手,手头没有合适的拆机工具,依旧用最原始的银行卡片好了。
▲下手点如图,沿着边缘用薄卡片或者平口螺丝刀慢慢沿边缘划开,并插入银行卡。

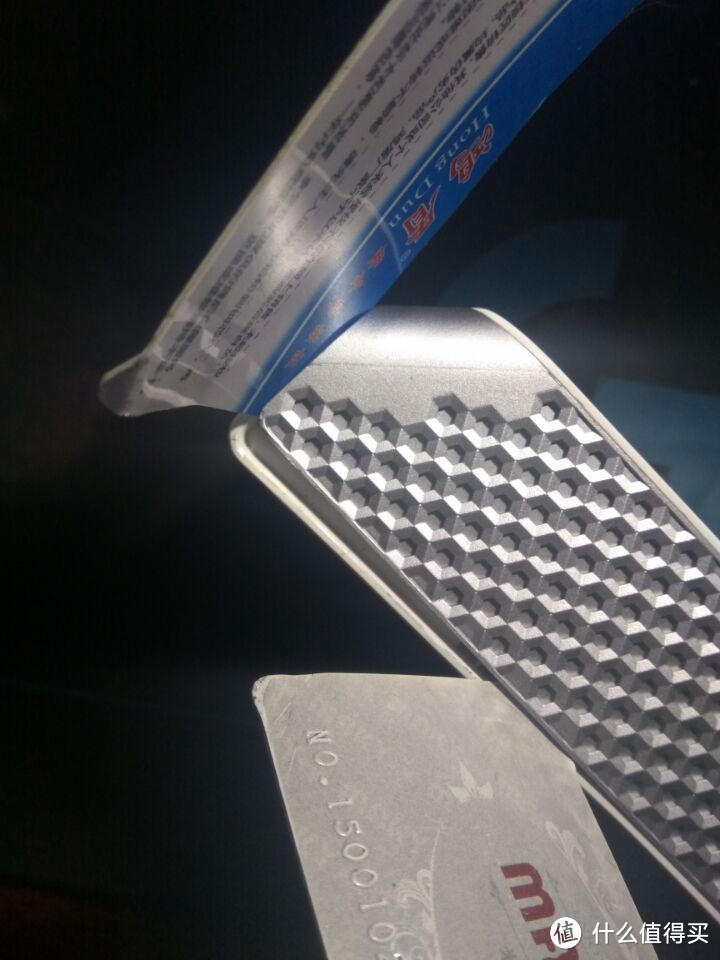

▲开始插入
▲用了10分钟拆成如此,过程就是大力出奇迹,中间听着卡子断掉声响犹如割肉,简直暴力膜。这里解释下为何要用银行卡硬拆?银行卡(家家户户都有)插入的面积更大一些,当你不知道卡子具体位置的时候,银行卡受力面更大,更容易感受到卡子的方位,且不至于尖锐将大部分卡子弄断。
▲终于取下来了

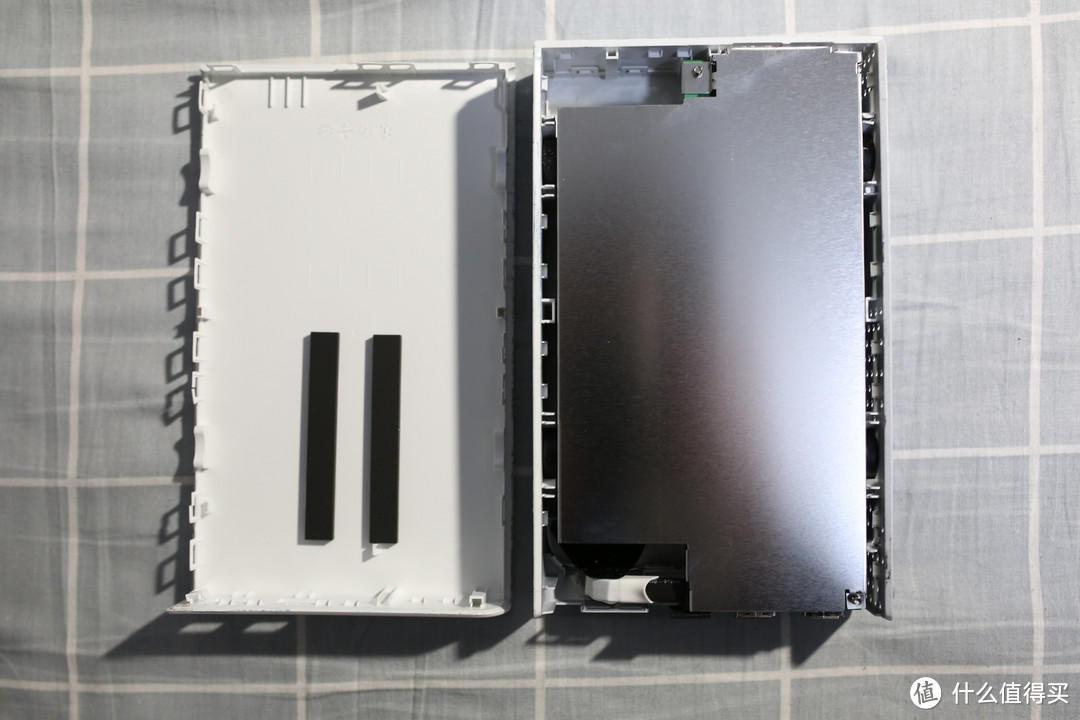

▲拆下后分为两部分,后壳和主体。同睿品一样,有金属散热面。后壳上的黑色胶条用来缓冲和紧贴散热面
▲断掉的卡子特写

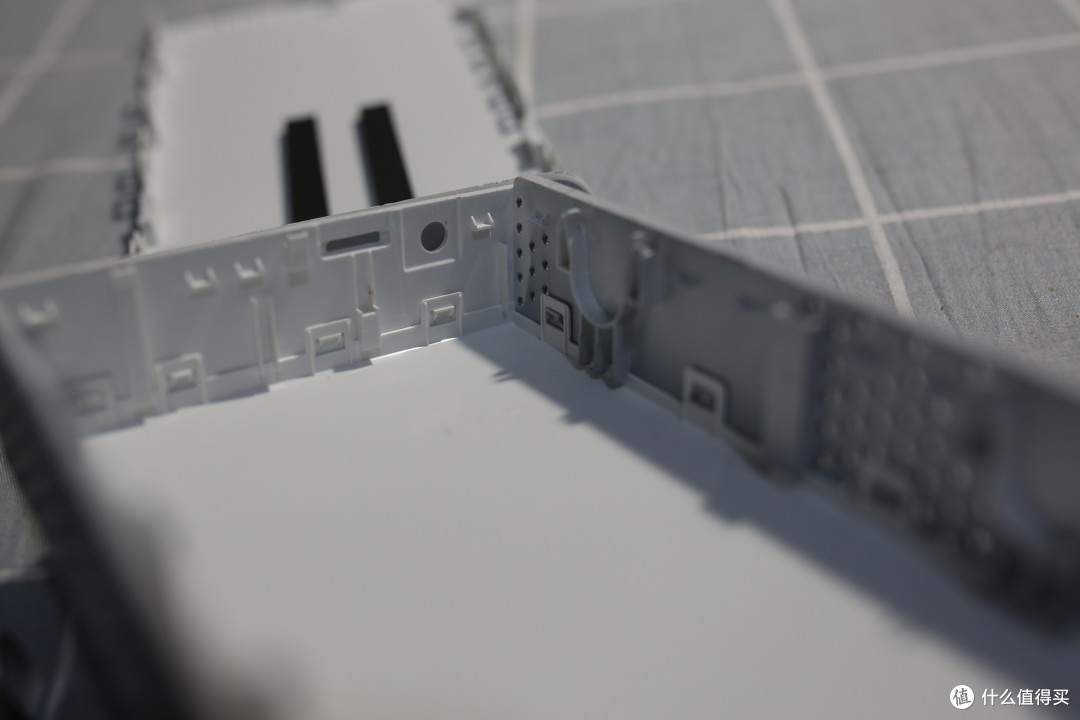

▲可以看到三明治结构的设计,两面都有卡子固定边框,但硬盘只能从正确的一面取出。拆错面意味着硬盘无法取出,还要再拆另一面才行,切记。
▲用来传输LED光线的“潜望镜”和黑色遮挡片
▲这便是果盘了,型号:st8000as0002,固件为RT17
▲鲁大娘乱入,参数还真是多啊~(果盘插入台式机后)
▲拆掉四周的黑色橡胶缓冲固定垫片,拧掉螺丝就能取下主控板了。
▲分离很简单
▲接下来拆除主控板上的金属散热挡板。谁能告诉我这款盘上的凹陷处是干嘛用的?出厂填充氮气么?
▲主控芯片依旧沿用睿翼和睿品上的祥硕ASM1153,技术成熟,工作稳定,对于机械硬盘传输足矣;要是ASM1153E就能插SSD跑满速了哈,看来我之前期望太高。(瓜子乱入)
▲FLASH芯片,大小512kb
▲接下来是USB3.0的集线器控制器,来自创惟GL3520 USB 3.0控制芯片
▲另外它支持超高速,高速和全速USB连接,完全兼容所有USB 2.0和USB 1.1主机。
GL3520是一种优质的4端口MTT Hub解决方案,实现多TT 架构,提供专门的TT为每一个下行(DS)端口,从而保证全速(FS)数据传送带宽。
综上所述这也是成熟的解决方案,可以在USB HUB传输数据的同时,并不影响硬盘的传输速度,比如你同时拷贝硬盘HUB上U盘的文件和硬盘上文件到电脑时,将会达到USB3.0理论4.8Gb/s满速运行。
这壳子要涨价哈!
氮素~氮素~氮素~我要开始说盒子的缺点了。
本来想着买个白色的盒子拆了将之前插在路由器上低端睿翼的盒子换掉的,路由器USB3.0接口居然识别不了这个高档货。
▲识别不了啊,要你何用!

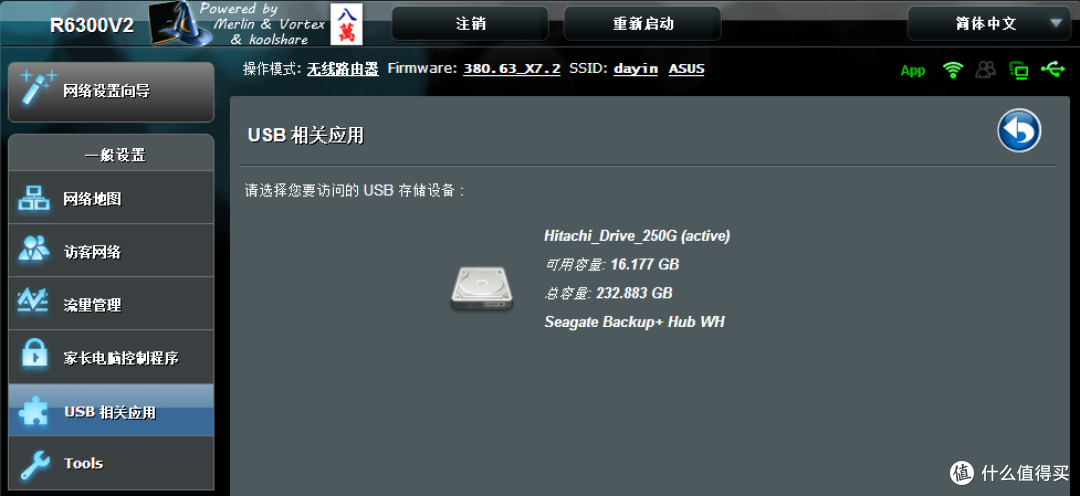

▲插USB2.0可以识别,终于明白6300 V2和R7K为何价格坚挺了,不是没有原因的,多U口就是吼啊~

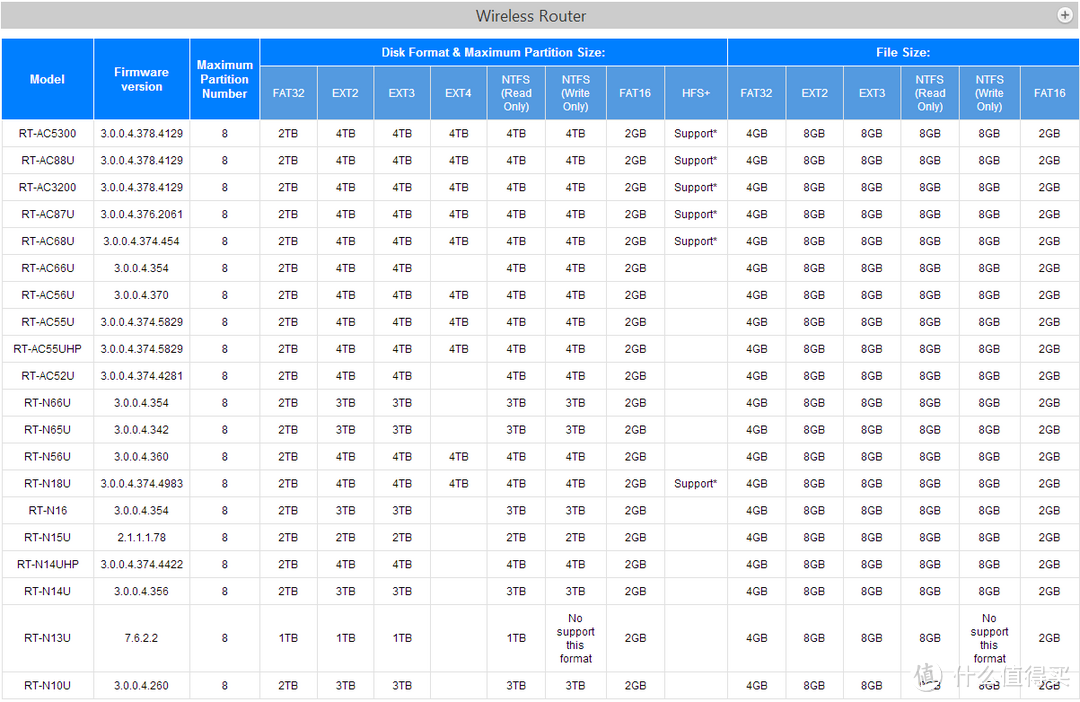

▲根据华硕路由系统的限制,最高只能对4TB硬盘进行正常读写操作,8TB插上USB2.0可以识别,但无法识别正常容量和拷贝操作。

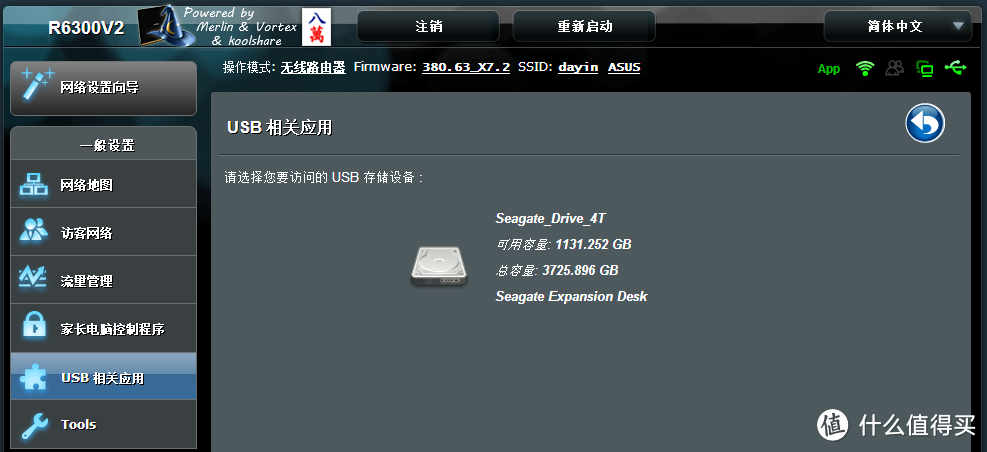

▲换盘读取可以识别硬盘型号和容量。
▲但你们也知道USB2.0传输是有多鸡肋,我千兆无线网冷备份脱机下载岂不是回到解放前了?
路由器USB3.0接口不能识别盒子的原因就是盒子加入HUB设计造成。论证就是如果你的路由器USB3.0接口可以识别USB3.0 HUB或者多功能读卡器的话,八成就能正常识别这款硬盘盒了。
想回收这款硬盘盒用来挂载,但路由只有USB3.0接口的同学,还是选择没有HUB功能的睿品睿翼的盒子更保险些。

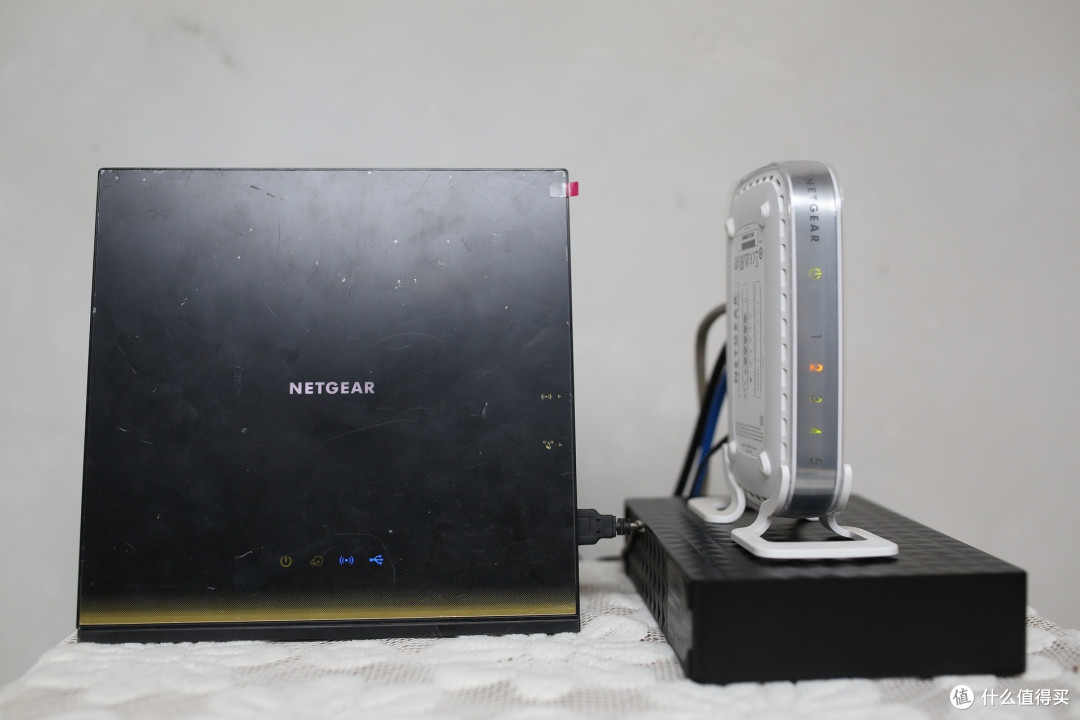

▲插回我的睿翼硬盘盒
▲那就这样吧,本想着买个白色盒子一举两得提升下格调的梦想破灭了哈
总结:
优点:
①国内2699的价格,相比海淘贵了将近一倍多,除了质保,性价比极高;
②外观时尚,盘体前后采用曲面设计,一改之前方方正正的棱角设计,侧面蜂窝状散热孔凸显高端气质;
③传输速率相比之前睿品进一步提高,单一文件写入在100MB/S以上,多个文件在70MB-80MB/S,读取速度均能达 到180MB/S以上。
④增加USB3.0 HUB功能,使用非常成熟的祥硕ASM1153+创惟GL3520解决方案。
缺点:
①运行温度稍微有点高,数据写入时距离盘体0.5米能清晰的听到嗒嗒嗒的小噪音;
②如果不是为了白色的盒子和多赠送的电源转接口,建议选更为便宜的黑色款;
③加入HUB功能导致和路由器接口兼容性不佳,限制了一批想买盒子挂载路由器外接存储和脱机下载的用户;
④三明治结构设计曲面外壳,导致盒子进一步的难拆,胆大心细断卡子无须过分心疼。(厂家本来就不是让你拆开来用的好嘛)~
完结撒花!~
