【暮三曦四】④——施耐德、西门子、飞利浦、贝尔金、飞雕USB插座横评

【警告】图片多、费流量

▼楼主写了这么一篇文章：

【暮三曦四】③——小米、网易、奥睿科USB插座（插线板）横向评测【友情提示】不愿意看或者没时间看但又想知道评测结果的，请翻到最后一节——【捌】、总结——，有一个较为详细的汇总。随着数码电子产品的普及，插座上的充电适配器也越来越多，为了图方便，大部分人应该是充电适配器一直插着不拔（插座一般也不会关闭电源开关），有极轻微的引发火灾的安全隐患。比如楼主，一般情况下会有moxie| 赞33 评论72 收藏117查看详情

▼然后，楼下值友有不少新建议。

▼你们的好意，果然礼轻情意重啊！楼主脸皮不够厚不愿意给二手东丰富产品线，只好自掏腰包买了外资品牌：施耐德、西门子、飞利浦（勉强算）、贝尔金（买的洋垃圾），内资品牌：飞雕、绿联（至今还未发货）。当然，基于成本管控，购买的都是各品牌的基本款。购买价格详如下表：

哪位壕友要是愿意无偿赠送更贵、更高档次的USB插座，尽管砸过来吧 。

是为前言。

【壹】着装照及防伪查询

（一）着装照

▲施耐德，硬质纸盒包装。包装盒厚度最佳，对产品保护性最高。施耐德包装背面显示，为施耐德电气（中国）有限公司生产。

▲西门子，普通纸盒包装。包装纸很薄，对产品保护性一般。背面显示：产品由宁波宏一电子科技有限公司代工生产。

▲飞利浦，普通纸盒包装。包装纸同样很薄，但包装盒内有契合产品的折纸，对产品保护性略微强过西门子。背面显示，由广州市昊达电子有限公司代工生产。

▲飞雕，塑料袋包装。对产品保护性最弱，但直观性最好。背面显示：由飞雕电器集团有限公司生产。

至于贝尔金，因为属于洋垃圾，故无包装。而绿联，卖家称厂商还未发货。

（二）防伪查询

在产品防伪方面，只有西门子、飞利浦提供了产品防伪查询功能；贝尔金提供了防伪标签，但无法查询。西门子采用防伪码方式（进入西门子官网查询真假），飞利浦采用第三方防伪标签方式（进入第三方平台查询真假）。具体查询结果如下：

▲西门子插座防伪查询情况显示。

▲飞利浦防伪查询情况显示。

【贰】果果照

▲全体赤果果合照。从左往右分别为施耐德、西门子、飞利浦（上）、贝尔金（下）、飞雕。撇开贝尔金不谈，施耐德、飞雕身材较为高大，也较宽，飞利浦则是矮短粗的武大郎，西门子最瘦，有玉树临风的范儿。

（一）施耐德

▲施耐德正面。新国标标准插座。比较宽大。

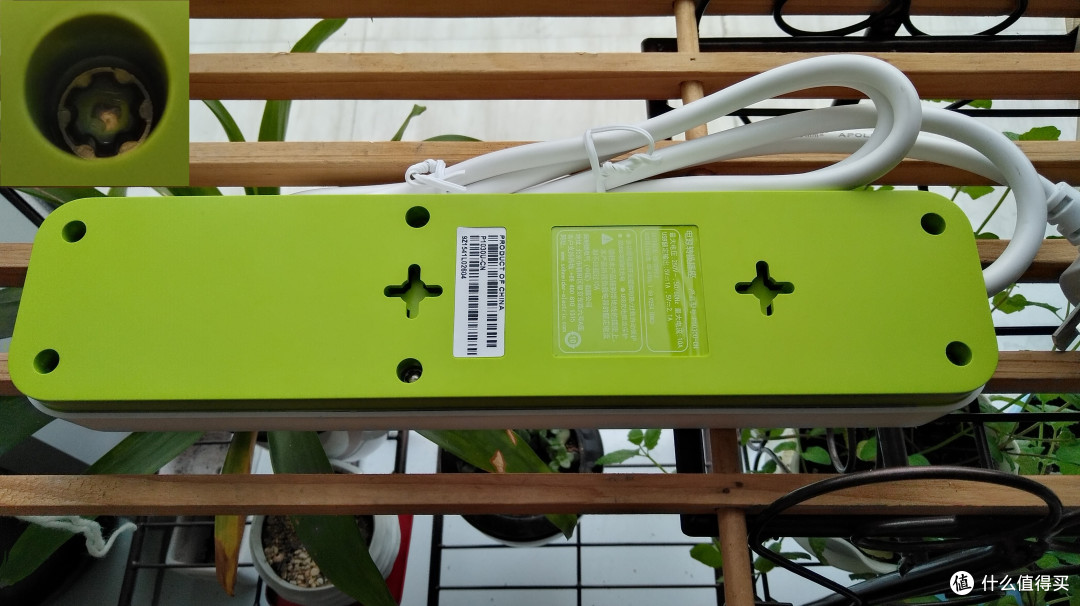

▲背面。采用双色设计，背面采用清新绿。无防滑垫设计。不过，它是五款插座唯一有挂孔设计的插座。本款插座的螺丝可以说是变态级梅花防拆螺丝（该螺丝常见于日本插座设计），淘宝很少有本款螺丝批销售。

▲三脚插头及线材。线材规格为1平方mm，是本次评测插座（贝尔金除外）里面线材最粗的一款。从这点来看，施耐德本款插座用料似乎还不错。

▲开关按钮，为船型方形设计，且周边内凹，按钮大小适中，按压相对舒适。按压力度适中，声音清脆。

▲三脚插头部位，亦采用了内凹设计，同样可以为拔插头提供便利。不过，突出边缘部分过于硬朗，宽度一般。

▲插座之间的宽度足够两个三脚插插入，但对于提及稍大的其他插座，比如功率计，间距就略微有点小。不过本款插座是评测的五款插座里面间距最大的，可以看到，两者没有互相干涉的意思，保持了一点点的距离。

▲插座无防误插保护门。感觉施耐德在节约方面用错了地方。

（二）西门子

▲西门子插座，采用少见的熊猫配色（黑白配），四角圆润。

▲黑色部分，磨砂设计，白色部分，高亮设计。插座黑色面板上部，为西门子丝印logo。螺丝采用防拆解Y型螺丝，无防滑垫。

▲三脚插及线材。线材规格0.75平方mm。

▲三脚插部件。内凹设计，有助于将插头拔出，内凹程度较深，施力比较方便。个人最中意本款插座的设计。

▲船型蹊跷板开关。面积较大，手感不错，反馈力度适中，声音清脆。

▲有防误插保护门。

▲西门子边缘虽然采用圆润设计，但白色边框边界线过于凌厉，会割手。

▲插座之间的宽度足够两个三脚插插入，但对于提及稍大的其他插座，比如功率计，间距就略微有点小。可以插入，但会导致另一款不能完全插进去。

（三）飞利浦

▲飞利浦本款插座正面，二合一四插设计，有3口USB口，两颗指示灯。身材属于矮大粗类型。

▲背面。正中为产品铭牌标签。采用Y型防拆螺丝，有防滑垫（双面胶黏贴方式）。但防滑垫既非塑料更非硅胶，而是海绵物质，又薄，极容易压扁及磨平。表问我为何只有四个防滑垫，官方就只有四个 。

▲三脚插及线材。线材规格为0.75平方mm。

▲开关按钮。为上下按压结构。弹簧硬度较高，按压需要力度较大。

▲三脚插部件，有内凹设计，有助于拔下插头，但内凹过浅，手感一般。

▲这款插座没有防误插安全门。要知道，这是新款啊！

▲插座之间的宽度足够两个三脚插插入，但对于提及稍大的其他插座，比如功率计，间距就略微有点小。可以插入，但会导致另一款不能完全插进去。

（四）贝尔金

▲毕竟是洋垃圾，成色很一般（有一只被商家把第三只脚给拔掉了）。这是美标插口，所以第三只脚为圆形，可以插入新国标之前的国内【通用插座】。

▲可能有值友注意到插脚下方有一个白色四方块，这里面隐藏着人性化设计，按下白色四方块后，可以将插脚逆时针拧转360°（上图为90°效果）。因产品尾巴较长，该设计好处是通过调整方向避免侵占其他插座口。

▲USB接口设置在侧面，并列2口设计。插口边缘间距1.1cm。尾部有美国UL认证防伪标签。

▲三脚插两脚之间边缘间距1.3cm，似乎有点过于紧凑了。

▲二脚插可以正常使用，但国内三脚插与美标差异颇大，故只能通过转接头转接。二脚插的间距正常，互不干扰，转接头则有些【鸠占鹊巢】，三个美标三脚插只能用到两个。

但是，不建议使用转接头转接国内三脚插，因为没有地线保护，存在安全隐患。

（五）飞雕

▲采用双色设计，中间腰线部分采用格纹边框（图片看不出），颜色与开关颜色类似。四周为下削设计，号称法拉利跑车设计标准。不过这个形状确实与一般插线板不同，时好时坏则属于仁者见仁的事儿。

▲背面。有防滑垫设计。看着似乎有8个防滑垫，实际只有7个。

▲有一个假装的防滑垫（因为它的背面是零线安置地，不能加螺丝）。螺丝为防拆Y型螺丝。

▲三脚插及线材。线材规格为0.75平方mm。

▲三脚插部件，内凹设计，拔插头时可以提供支撑点。

▲开关面板。平整光面设计，官方宣称经过8万次按压测试。实际手感不错，分段干脆，声音清脆，力度适中。

▲有防误插安全保护门。

▲插座之间的宽度足够两个三脚插插入，但对于提及稍大的其他插座，比如功率计，间距就略微有点小。可以插入，但会导致另一款不能完全插进去。

【叁】拆解

（一）施耐德

▲施耐德的拆解其实容易，把六颗螺丝卸下就好。问题是它的螺丝是防拆最厉害的螺丝之一。楼主专门淘了一个拆日本插座的螺丝刀，才解决拆解问题。进线有防脱加固卡子（两颗螺丝固定），USB模块使用两颗螺丝固定。

▲塑料厚度。面板厚度为2mm，塑料偏硬，用力挤压也只是轻微变形。有加强筋设计。底板（绿色部分）略微厚一点，在2.4mm左右。

▲插座开关。采用JOEMEX开关（福州福茂电子有限公司生产）。

▲进线采用传统锡焊方式与铜条连接，焊点饱满。铜条光泽度一般。

▲进线与usb模块进线对比。usb模块进线采用普通锡焊连接，焊点无异常。

▲铜片为错层架空设计。地线、零线分局两侧，沿着底板架空铺设。而火线则采用最上方悬空方式。

▲铜片有加强筋设计。好评。不过，本款未采用一体铜条，而是插座模块与铜片采用冷焊方式连接，从牢固度方面看应该无问题，但依然感觉不如一体化铜条更让人放心。

▲铜片厚度。是本次评测插座内最厚实的一款。

▲USB模块。从左往右分别为输出滤波电容（2个）、usb口（2口）、电容、变压器、蓝色Y电容（2个）、变压器IC、输入滤波电容（2个）、保险丝、电阻等。USB口与输入滤波电容间距比较远，所以未使用隔离片隔离。

▲背面，有剪去锡焊尖角。

▲变压器特写。

▲变压器电源IC，深圳创明微供应。

▲变压器旁边的黑色电容。

▲输出滤波电容。疑是不是同一品牌供应。看一下红色电容附近的JP1（插接件电路符号）。

▲Y型电容（2颗）。JNC（嘉耐电子）供应。

▲输入滤波电容（2颗）。承兴电容（东莞市承兴电子公司出品）。

▲保险丝，绿色热缩套包裹者。

▲US模块电路板。

▲MB10F，整流桥特写。

▲USB口背面元器件，PJ587SVW。

▲稳压二极管特写，6V 8A规格。

▲RS1M。快恢复整流二极管。

（二）西门子

▲西门子拆解难度大，卸下四颗Y型防拆螺丝后，还需要用一字起子撬开面板与背板的卡扣。面板为磨砂略微有点透明。

▲拆下后面貌。可以看到，铜条与防误插安全门合在一起。

▲防误插安全门拆解。▲外壳边框厚度虽然是最薄，但是材质及加强筋的运用，即使双手指使劲，材质变形依然很小。

▲开关特写。SOKEN 宁波万事达船型开关。

▲进线与铜条连接方式，与常规锡焊不同，采用冷压焊接技术。

▲与USB模块连接，与其他对比品牌不一样，直接锡焊到USB主板上，锡焊比较饱满。

▲西门子设计与其他插座差异大，将防误插安全门加深，作为铜条固定塑料架，而非通常采用与背板一体化塑料架方式。这么做，可以直接利用安全门，将三根铜片完全隔离。

▲铜条厚度。插座冲压片略为薄一点。

▲有加强筋设计。对于铜片长时间使用仍保持牢固性有着重要作用。

▲USB模块。从左往右，分别为变压器、隔离开关、USB口、输出滤波电容、蓝色Y电容、输入滤波电容、差模电感、NTC和保险丝，最右侧透明件为指示灯。

▲USB模块电路板布局很紧凑，锡焊尖角，都用手工剪去。

▲变压器特写。

▲隔离开关特写。WG。

▲输出滤波电容特写。两颗。

▲NTC特写。型号为MF 72 5D 9。

▲蓝色Y电容特写。

▲输入滤波电容。三颗。东莞市科尼盛公司生产。

▲差模电感特写。黑色热缩管保住部件，型号为35099。

▲保险丝特写。

▲USB口背面对应识别模块（据充电头网站识别，为芯卓微识别芯片UC2634）。

▲次级IC。

▲输入滤波电容背面元器件。

▲初级IC。

（三）飞利浦

▲飞利浦拆解很容易，拆下六颗Y型螺丝后就可分离面板与背板。布局较为紧凑，插座模块与USB模块各自占据了较大空间。

▲塑料边框厚度。总厚度只有2.3mm左右。材质偏软。

▲开关按钮模块。看不出具体品牌。不过卡扣之间的紧密度还不错。

▲插座进线与USB模块进线粗细不同。均采用锡焊方式，但USB模块还有快速硬化隔离胶加固，值得赞赏。

▲铜条采用错位、分层设计，火线与地线贴着塑料走，零线则悬空在地线上方。零线与地线之间，有半升高的塑料将零线架空。

▲插座铜片模块。光泽度还算不错，但一眼看上去，就感觉用料有缩水：不光窄，还感觉厚度不足。插座为分离二合一设计，即二脚插与三脚插之间是错开的，但经实际测试，两者依然不能同时插入，白白浪费胖身材。

▲千分尺证实了楼主的怀疑。铜条只有0.40mm厚。

▲USB模块正面及背面。分别为变压器、指示灯（2颗）、输入滤波电容（2颗）、绿色电阻（？）、USB口（三口）、蓝色Y电容、输出滤波电容（2颗）。

▲变压器特写。

▲输入滤波电容特写。KEMET，RL1630。

▲疑似另外一个电阻。

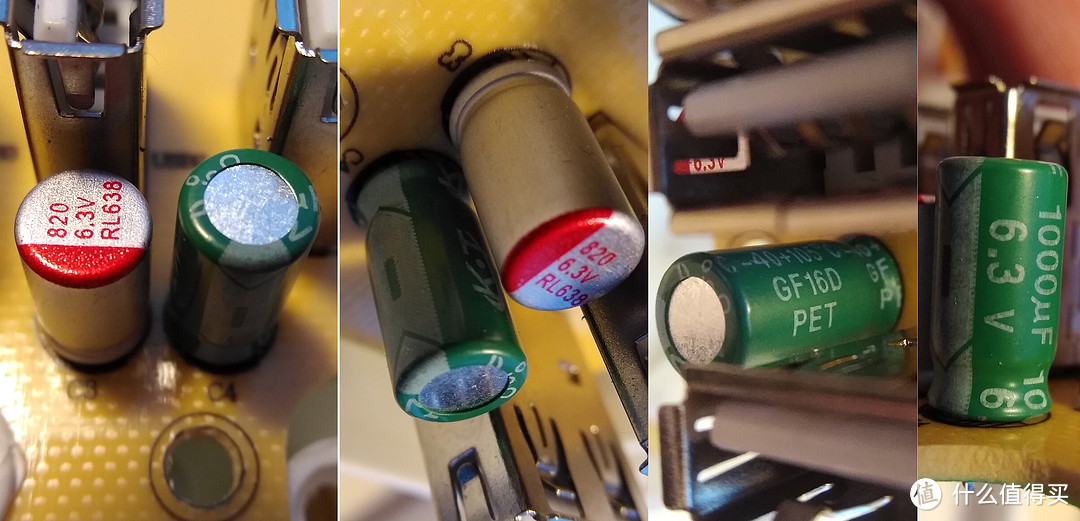

▲输出滤波电容。两个电容品牌不同，红色电阻品牌不明，绿色为KEMMT。

▲变压器对应元器件。

▲输出滤波电容对应元器件。

▲电阻对应元器件（整流桥？）。

（四）贝尔金

暂时没有找到拆解方法，实际测试发现输出参数很弱，就懒得拆了。

（五）飞雕

▲飞雕插座拆除难度低，将7颗螺丝全部拆下即可分离面板和背板。侧框是套在面板、背板之上。进线是卡在塑料框内，没有使用塑料片及螺丝加固。背板分为三个独立区域：开关模块、插座模块及USB模块区域。

▲开关模块。开关标识为FD /PCKG /02，具体品牌不明。

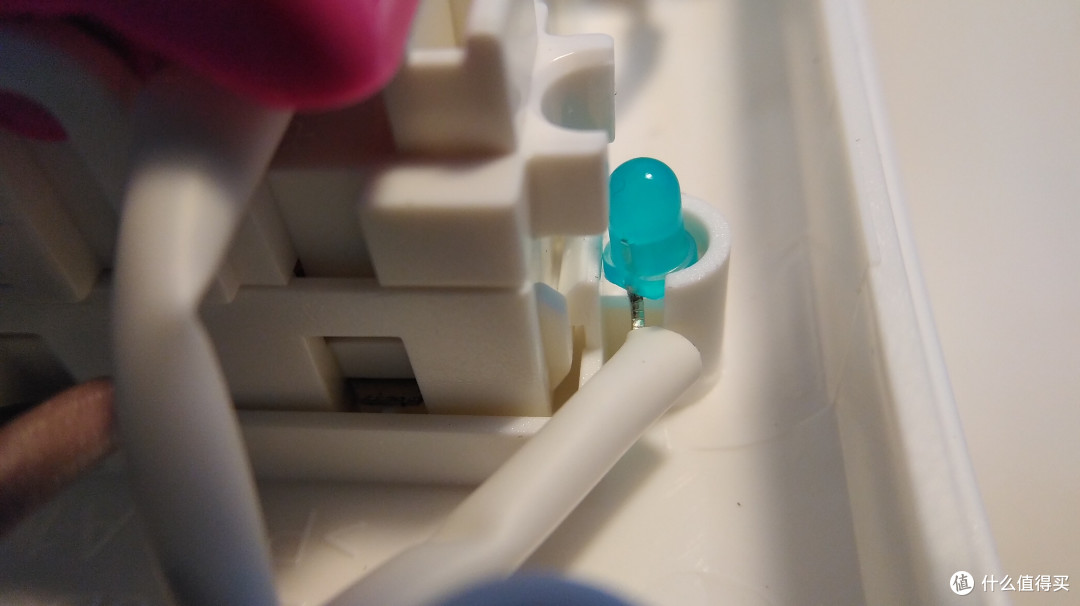

▲开关通过塑料卡子卡住（蓝色指示灯侧小塑料件），塑料卡子有点软，感觉不够结实。当然，正常使用应该不会有大问题，毕竟没有人天天去掰这个卡子玩 。

▲进线通过锡焊与铜条连接。锡焊比较饱满。不过，USB模块进线细，大概只有进线一半大小，锡焊饱满。

▲塑料边框实际厚度。中间凹进部分（即有边框部分）最外沿部分只有1.30mm厚，靠里则有1.48mm厚。整体厚度接近3mm厚（大概为2个1.48mm厚）。

▲防误插安全门。为通用弹簧设计，通过一根弹簧互相顶紧闭合，必须使用插头插入，也就是左右同时施加压力才能顶开保护门，异物单孔插入因为力度不均衡所以会卡死不会滑动开启。

▲铜条，光泽度不错。布局比较紧凑。

▲实际厚度。0.48mm，离0.5mm略微差一点。

▲插座口的铜片，均有加强筋设计，可以保证无数次拔插后铜片依然有很好的强度。

▲火线、零线布局。采取错层架设方式，火线在下方，零线悬空在上方。

▲混合二合一插座设计。红色圆圈处，为三脚插插入位置，左上方为火线插口，右上方为零线插口，下方中间则为地线插口。黄色边框则为二脚插插入位置。

▲USB模块。正面与背面。从上到下分别为高压输入滤波电容（2颗），防水硬质隔离纸片（隔离USB口与电容），USB插口（2口），变压器，蓝色Y电容，电阻，输出滤波电容（1颗）。

▲焊锡均有手工剪去尖角。

▲变压器特写。

▲输入滤波电容特写。台湾丰宾Capxon出品。

▲蓝色Y电容特写。

▲电阻？特写。型号为JF R1045L。或许不是电阻。

▲同样来自台湾丰宾公司出品的输出滤波电容。

▲保险丝（黑色热缩管包裹），3.3欧/1W。

▲变压器对应元器件。

▲USB口对应IC。

【肆】USB输出

（一）施耐德

▲施耐德USB口标称规范，因为输出不同，故每一口均有标注。可以看到，只有一口支持快充。

▲给华为畅享 6S充电，输出参数。我一度怀疑施耐德标错了快充口。不过后面快充扣输出电流提升到了1.5A左右。

▲给乐视pro手机充电，输出参数。两口数值均达到5V，1.8A左右。

▲给Anker PowerCore Fusion超极充充电，两口输出参数基本在5.1V，1.6A左右。

▲满负荷输出（anker 超级充与华为 6S），因为usb口为并排设计无法插入两个监测仪，录得快充USB口输出参数降低为4.6V，1A左右。

▲同样的满负荷输出，录得另一口USB口输出参数为4.6V，0.8A。

表现一般，楼主以为测试出错，在另外一天再次测试（同时给华为畅享6S、乐视pro手机充电），发现两口数据分别为4.8V，1.6A（但很快降至1.2A），另一口数据为4.8V,0.7A，依然表现乏力。

（二）西门子

▲西门子USB模块输出参数。单口输出参数为5V，2.1A，总输出参数为5V，3.1A。

▲西门子USB口，没有输出参数标识。内部铜片实际为磷青铜（色温缘故）。

▲给华为畅享 6S充电，两口输出参数在5V，1.4A左右。

▲给乐视pro1充电，两口输出参数在5V，1.6A左右。

▲给Anker PowerCore Fusion超极充充电，两口参数在5V，1.8A左右。

▲满负荷输出表现。同时给华为畅享6S和乐视pro手机充电，一口输出在5.1V，1.8A左右，另一口输出在5.1V，1.5A左右。表现比较好。

（三）飞利浦

▲标明最大输出电流为5V,2.4A（三口USB口合计最大电流），但单口USB输出参数不明，官方亦仅提示三口USB口均具备快充功能。虽然三口usb均支持快充，但最大输出参数依然很一般。

▲USB口没有输出标识，铜片实际为磷青铜，因为日光灯缘故感觉颜色与铜颜色接近，实际与金属边框颜色一致。

▲给华为畅享6s手机充电，输出表现。基本在5V，1A左右。及格水平。

▲给乐视pro手机充电，输出表现。基本在5V，1.8A左右，与其他插座表现持平乃至略有提升。

▲给anker超级充充电，单口输出表现。可以看到，输出电压均在5.1V，电流均在1.5A以上。

▲满负荷输出，单口输出参数会有明显下降。可以看到，最大输出参数为4.6V，1A左右，第三口输出参数调整为4.6V，0.45A。表现一般。

（四）贝尔金

▲贝尔金USB输入口，接口略歪。不过在这个成色下，铜片依然闪亮。未标识输出参数。

▲给华为畅享 6S充电，一口输出参数为4.9V，1A左右。另一口输出弱，为4.8V，0.7A左右。

▲给anker 超级充充电，一口输出参数为4.8V，1.1A左右，另一口输出参数弱，为4.5v，0.7A左右。

▲同时给华为 6S和乐视pro1手机充电，华为手机口录得输出参数为5V，0.6A，乐视手机口输出参数忍不忍睹，37分钟只充得2%的电量。

（五）飞雕

▲USB口输出标识，输出参数为5V，2A。是不是两口均为2A呢？

▲华为畅享 6S手机（原装数据线）充电参数，可以看到，两口USB输出参数基本一致，均在5.2V,1.5A左右。

▲乐视pro1手机充电输出参数。刚开始输出参数在5.2V，1.4A左右，后面逐渐上升，稳定在5.2V，1.6A左右。

故两口输出参数均为5V，2A规格。

▲同时给两款手机充电，其中一个USB输出口输出参数明显下降，只有4.8V,0.7A左右。

▲后面，当另外一款手机快充满（接近90%电量）时，输出参数略有提升，稳定在4.8V，1A左右。

推测本款插座两口USB输出总参数应该为5V,3A。

▲再次测试满负荷输出表现。给华为畅享6S、乐视pro手机同时充电，一口输出在5V，1.45A左右，另一口输出则为4.9V，1A左右。表现一般。

【伍】满负荷发热

▲总体而言，除了西门子这一款插座外，其他插座满负荷输出【满负荷输出：是指所有usb口均为输出，而非输出电流达到输出上限值】的发热控制均不错。

西门子发热大原因推测：本款西门子插座是本次评测插座内最窄最矮的一款，过于狭小的空间不利于散热，导致热量大量集中。

【陆】结论

1. 个人推荐：西门子。无论是单口输出还是满负荷输出，均有不错的成绩。若是发热控制得到提升的话，那就比较完美了。

2. 个人不推荐：施耐德（原因：无安全门，满负荷输出表现一般）、飞利浦（原因：偷工减料，满负荷输出弱，若不是有防伪查询，我以为买到了假飞利浦）、贝尔金（原因：输出参数太弱，在快充横行年代，本款已落后太远）。

3. 个人持中立态度：飞雕（原因：满负荷表现一般）。
