你们来晒我来拆——TEAC TC-220BT 蓝牙音箱 拆解
写在前面的:
ok 开始正题
话说这个TEAC TC-220BT 是亚马逊z秒杀199入的,买回来的初衷是粘在浴室墙上听歌的!可后来发现居然淘宝99包邮,再后来这货居然自己从墙上掉了下来,居然还可以工作,只是把前网罩摔掉了。
话说,这玩意都99了,而且因为网罩掉下来的时候我看了下,拆卸没有难度,只是在前面板有8个螺丝。所以……在一个合适的日子里,吃了一顿不知道是正宗还是非正宗的斑鱼庄之后,开拆。

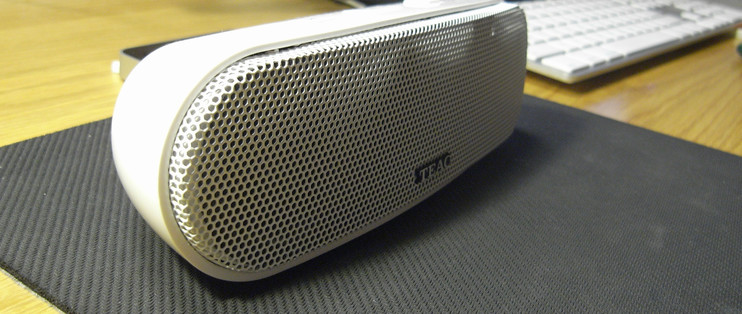

拆之前先来张照片吧!
拆之前先来个正面照

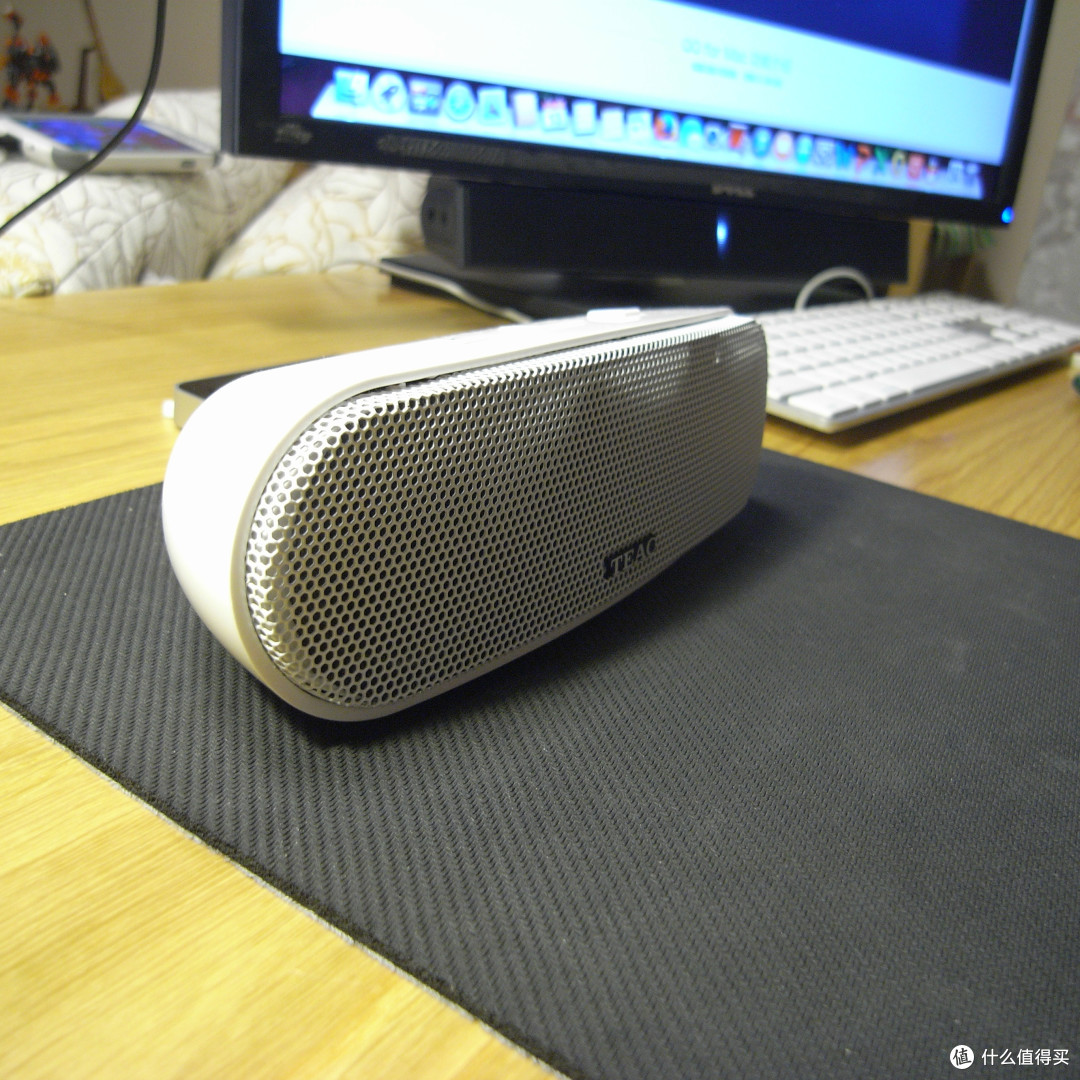

换个角度再来一张。
换个角度再来一张
用较细的螺丝刀撬开网罩,注意要两侧逐渐撬开!网罩解除后会看到下面还有一层海绵,海绵上有两个孔,对应前面板上的两个孔,这是什么的?有人可能会认为是mic,最不济是一个mic一个指示灯……其实这两个孔都是指示灯,一个红色的表示充电,一个蓝色的是工作状态……
拆掉前面的面罩
来看看拆下网罩之后前面板的样子,看到上面两个小孔了吧,小孔下面中间那块开始我以为是什么扬声器,后来才知道这应该是个倒相装置!不知道我这么说对不对!
准备打开前面板
ok。8个螺丝解除,再撬开用背胶海绵密封的前面板,就看到内部结构了。说实话,做工真的很中国特色。按键板居然是用海绵胶固定的,同时开关模块与按键帽的结合也很牵强,所以我也没再往下拆。
打开前面板后的样子
来看看扬声器,4欧3w淘宝上搜了下3~8块一个大约。
喇叭单元特写
这个是倒相装置的特写。可以看到纯粹是物理存在,没有任何电气结构!看到热熔胶了吧!多有中国特色的玩意啊!
这个部位开始以为是喇叭,现在看应该是倒相装置
电路板全图。看芯片觉得不是很新哇~ 可以看到上面固定按键板的黑色海绵。
电路板整体照
这部分芯片,没怎么查型号!通过白色条码贴纸下面的半露的logo和csr字样,判断这个 应该是csr的蓝牙方案。
这应该是主芯片吧
这个图片可以更清楚看到蓝牙天线(那个黑色的小线)以及蓝牙核心板是怎么焊接到基板上的!通过这个基本可以判断,最起码蓝牙核心板不是啥新货!
蓝牙天线
ns4150的功放芯片,查到的数据是“3W单声道D类音频功率放大器概述NS4150是一款超低EMI、无需滤波器3W单声道D类音频功率放大器”,淘宝价格四毛5到6毛5一个!!!
ns4150音频功放芯片
这个是排线座,据我分析是连接上方的按键板的。
按键排线
这个应该是接口接线座,主要是为tc220bt提供了microusb充电接口和line in接口!
接口排线
这个是功放电路部分,以及下方的扬声器接口
接喇叭的排线
电池接线座
电池接口

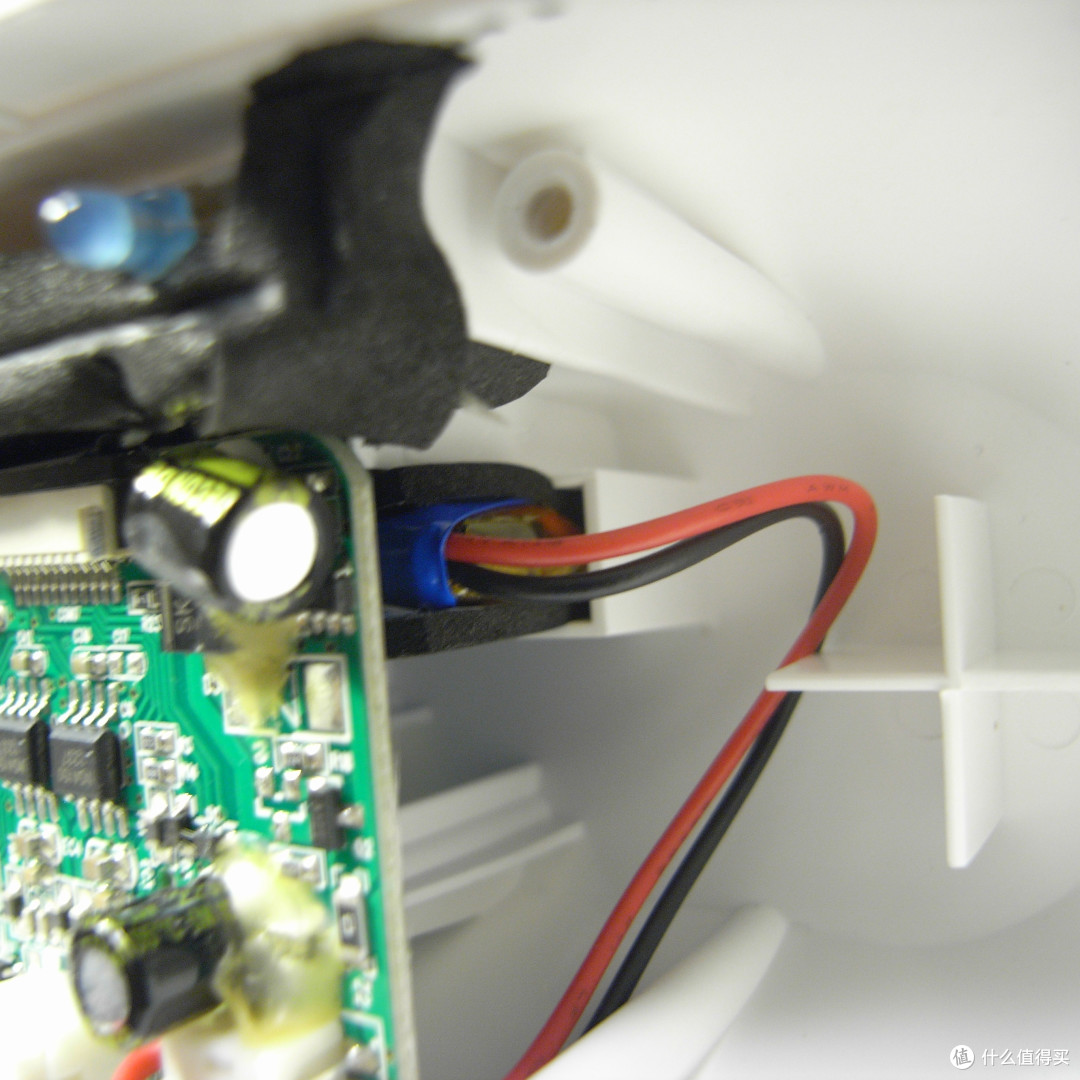

电池!有看到了无处不在的黑色背胶海绵!!!
电池
最后再来一张无处不在的热熔胶吧!
无处不在的热熔胶
拆解结束!其实这也不算完整拆解,应为其实就是拆了2个面板拧了8个螺丝。并没有拆倒可拆解的最小零部件级别。主要原因是我看了其组装的工艺(严重以来黑色背胶海绵),还有那脆弱的连接方式,我没有信心可以无损坏的拆开它。所以就放弃了!等啥时候用够了再拆吧!
不过即使打开给大家看看,里面的情况也很容易知道。这货卖到99,真的是“货真价实”啊!!!二手蓝牙核心板,便宜的方案和芯片。99元我觉得蛮合适的,挣的不会多,199就有些黑了,至于399的亚马逊正常售价,那简直是无法忍受的存在啊!
ok。希望通过这次晒单,让大家对这个玩意有个比较清晰的认识!也了解一下,所谓捡便宜,不是那么容易的啊!
预告下一次晒单估计会是移动电源!一个蛮好看的移动电源哦!
