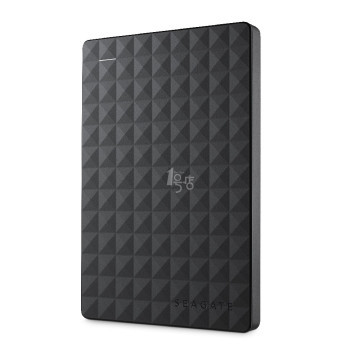

无损暴力拆修 — 希捷睿翼1TB移动硬盘

近段时间以来，在用的一个希捷睿翼1TB移动硬盘貌似出了点问题，数据传输变慢。首先没引起重视，可后来发现问题越来越严重，虽然能识别，但是卡顿越来越频繁，直到后来一访问就死机，换线换电脑排除各种可能后，开始有点担心了。

发现Seagate 希捷 睿翼升级版 2.5英寸 1TB USB3.0 移动硬盘 经典黑379元值友爆料原文：Seagate希捷睿翼升级版2.5英寸1TBUSB3.0移动硬盘，379元。促销值友2838837755| 值7 评论2 收藏1去购买查看详情

虽然里面没有小姐姐大姐姐，但可是存了近两年的好多工作资料啊，要是出问题了，BOSS发起怒来……即便BOSS睁一只眼闭一只眼，那么多方案、设计图、工作资料都不见了，以后要找点资料偷点懒，都不行啦……

好像没在保修期了，在网上搜索了一圈，也没找一个同类型“患者”，所以只能自己想办法了。根据表现的症状判断，盘片出问题的几率应该不大，也就是说，数据应该还是安全的，只要解决了传输接口的问题，至少可以保证数据安全。

又在网上逛了几天，一直没找到同款的拆解文章和图片，西数的倒是不少——拆解文章显示，西数的移动硬盘USB3.0的接口都是做到盘上去了，这被很多人吐槽！

只要这个希捷里面是转接芯片+普通硬盘的结构，就很有可能是转接芯片出故障了，只要拆下来就可以顺利把数据备份出来，甚至还可以做个内置硬盘使用。

抱着这个想法动工了，拆解首先以为很难，因为没有专业工具，费了好大的力也无法起开卡扣。后来只好找了张废弃的IC卡片，先撬开一个角，然后用卡片绕着缝隙不断的抽插……终于，10个卡隼都打开了，而且无损！

可以看到里面是一块笔记本上用的比较多的希捷硬盘，型号是ST1000LM024，盘片数量：1，单碟容量1T的，缓存16MB，转速5400rpm，感觉噪音确实还比较小，发热也控制得很好。

估计下图这个就是问题所在，SATA转USB3.0的芯片，原谅我眼睛不太好，又没放大镜，芯片什么的根本看不清……

外壳内部结构，可以看到，A面外壳的反面10个卡损的位置，B面外壳里仅有的一块小海绵承担了所有的防震任务。

接下来的就很容易了，接到电脑SATA上，看看有没有问题，BIOS检测信息正常，启动……在经过一阵提心吊胆的开机磁盘检测扫描后，终于正确识别并顺利开机了。下图可以看到，虽然是插在SATA上，还是显示的移动硬盘信息。

然后当然是把数据赶快复制出来啦，结果也证明了我想法，数据完全没有问题。从这个硬盘拷贝到3.5寸内置硬盘（希捷酷鱼2T，ST2000DM）的速度大约为90M+/秒，反向写入速度大约为110M+/秒。

好了，任务圆满完成。因为网上没找到过类似的拆解，所以弄了一个，希望给遇到同样故障的朋友提供点参考，而且500来G的内容倒腾出来，也需要等个把小时，所以就有了这篇文章！
