罗技G903无线鼠标维修

客户寄修的罗技G903无线鼠标，右键双击，滚轮中键按压失灵，基于修理鼠标的经验，直接更换鼠标左右键微动和滚轮中键贴片微动。鼠标维修过程如下：

一、鼠标拆解

G903鼠标应该是罗技无线鼠标中结构最复杂的一个了，底部脚贴和贴纸下面是常规的十字螺丝，前面还有一颗防拆的螺丝，具体拆解步骤如下：

1、拆脚贴：使用热风枪或吹风机加热鼠标下盖上的脚贴，然后使用美工刀慢慢从脚贴边上插进去，把脚贴取下来。G903鼠标前面的一块脚贴下面没有螺丝，如果不换脚贴，可以不取下来。

上下盖螺丝分布

2、分离鼠标上下盖：

拆下鼠标底盖上的7颗螺丝，最前面是一颗六角形螺丝，需要特殊的螺丝刀批头T4，贴纸下面也有2颗螺丝，从鼠标前面轻轻抬起一个缝隙，抬起鼠标上盖，切记不要暴力掰扯，上下盖之间有电池连接线和排线。然后拔掉电池插头和上下盖之间的连接排线，上下盖即可完全分开。

分离鼠标上下盖

第一部分：鼠标上部分拆解：

1、拆电池：电池是用双面胶固定在上盖上，固定的比较紧，不容易拆下来。先用吹风机或热风枪稍微加热下，然后用撬棒从边上把电池从上盖中撬下来，注意千万不要把电池弄得过度变形。

拆电池

分离后的电池和上壳

2、拆尾部盖板：取下左右两边磁吸侧键盖，拆掉固定尾部盖板的7颗螺丝，除了1颗在电池下方的中心孔里，其它螺丝分布在边框两侧各3颗螺丝，然后从鼠标尾部向上旋转盖板，然后向后轻轻拉，即可把尾部盖板取下来。

尾部盖板螺丝分布

分离后的尾部盖板

3、拆按键盖板：分别拆掉固定按键盖的4颗螺丝，向上提即可取下按键盖，切记不要用蛮力拉扯。

拆按键板螺丝

4、拆微动小板：分别拆掉固定微动小板的2颗螺丝，即可取出微动小板。

拆按键板螺丝

第二部分：鼠标下部分拆解：

1、拆滚轮：拔掉滚轮插销，向上提取下滚轮，然后取出滚轮前面的2个小弹簧，一定要收好，弹簧掉了不好找。

拆滚轮

2、拆滚轮支架：拆滚轮支架的2颗固定螺丝，取下滚轮支架。

拆滚轮支架

3、拆滚轮连接小板：拆掉固定滚轮连接小板的2颗螺丝，然后取下滚轮连接小板和下层电路板的连接排线，取出滚轮连接小板。

拆滚轮小板固定螺丝和排线

二、微动焊接

1、左右键微动焊接：

1）鼠标微动小板拆下来以后，使用电烙铁把微动小板上的左右键微动取下来；

2）使用吸锡器把孔里的残留锡吸干净；

3）把新的微动装上去，焊接牢固，然后用洗板水把焊接处擦拭干净。

焊接完成的微动小板

安装后的微动

2、鼠标中键贴片微动焊接：

1）使用电烙铁给贴片微动4个焊接点加锡，把贴片微动从板上取下来；

2）使用电烙铁或吸锡带清理下焊盘，然后给焊盘4个焊接点上锡，不要上太多焊锡；

3）先用电烙铁同时加热贴片微动一端的2个焊点，固定住一端，然后再同时加热另一端的2个焊点，把贴片微动焊接牢固，或使用热风枪同时加热4个焊点，将贴片微动焊上去即可。

贴片微动焊接

注意：

1）拆微动最好使用恒温烙铁，温度350°左右，基本2s左右即可拆下微动；

2）焊锡丝尽量选用大品牌，保证焊锡的流动性；

3）鼠标出厂使用的是高温焊锡，拆微动前，要先给焊点加点低温锡，然后使用拖刀大法，这样比较容易就拆下微动，切记不要生拉硬拽，容易掉焊盘。

三、鼠标组装

按照拆下来相反的顺序，把鼠标组装好即可。

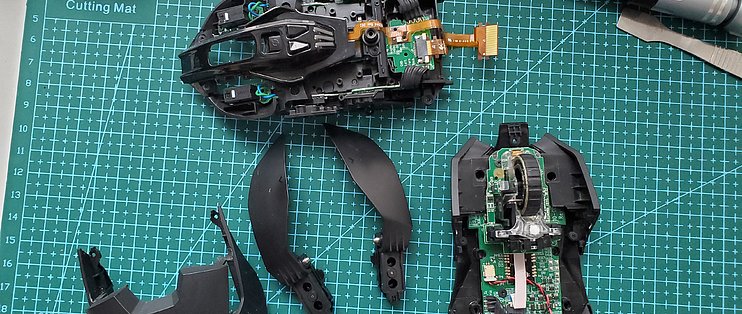

鼠标组装

四、总结

总体来说，罗技G903拆解是比较复杂的，和G502无线的拆解难度差不多，需要有趁手的工具，如螺丝刀、电烙铁等。
