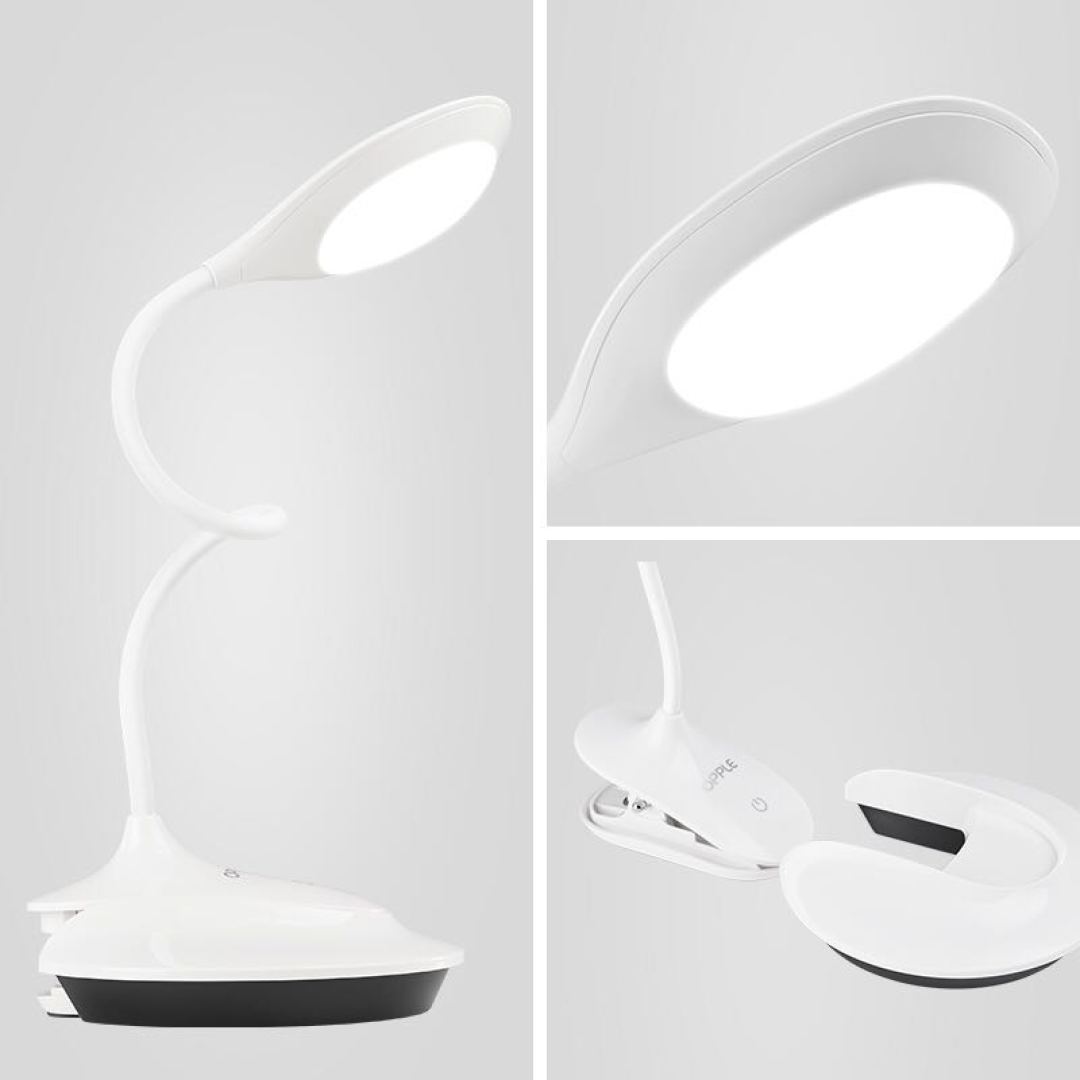

欧普神灯开箱全拆解

前几天看到值友爆料，欧普神灯19.9，虽然不是传说中的9.9，但毕竟9.9的价格只在传说中出现，等了一年多也没等到，于是干脆下手买了~

好价OPPLE 欧普照明 充电台灯LED护眼灯19.9元值友爆料原文：神灯再现，19.9也是超值。老尼克巴| 值4 评论18 收藏12去购买

开箱

欧普发的是顺丰，带锂电池用陆路运输，速度也和其它快递差不多，等到手一看，直接拿台灯包装盒发货，没有任何缓冲措施，不清楚欧普对自己的产品质量还是顺丰的运输质量有信心。。。对，就是这么个纸盒。

打开纸盒，满满当当地放着台灯，一根micro-usb充电线，一张保修卡和一份说明书

看下保修卡，台灯保修两年

说明书，采用5V充电，和手机充电器通用；夹子可夹持1-4cm的物体

LDE用的是灯板，这里直接提示坏了不能更换

LED采用16颗0.2W灯珠

试用

电池已经有电，开关是触控式，一碰开关就是最亮档，继续碰变暗直至关闭，一共高中低三档。

夹在床头也挺合适，以后床头看书就靠它了~

最暗时可以看清内部的灯珠4*4的排布

平放在桌子上不是很稳，自带的塑料垫不太平，导致底座会左右晃动

怎样才能不晃动呢？买底座啊，79那一档有配底座，比没底座的同款贵10块~

充个电，发现插上电源后灯同样档位亮了不少

拆解

既然是神灯，免不了好奇下里面用的材料，先拆掉弹簧夹底座。

底座下有一块黑色橡胶垫，拆开橡胶垫，就可以露出垫下的两颗螺丝，共四颗螺丝。

拆开螺丝，底座盖板就可以直接拿下来，没有任何麻烦的塑料卡扣要处理~

电路挺简单的，全是贴片元件，不过仔细一看电路板右上角，少拧了个螺丝？这质量管理。。。

拧下电路板上的螺丝，可以看到电池采用橡胶垫+双面胶与PCB板背面黏在一起

拆开电池上的橡胶垫，电池标注500mah容量，3.7V电压，带有过充保护板，17年12月28日生产，出厂半年多。

驱动芯片

看下驱动芯片型号，SGL8022WS

查了下芯片资料，这是触控台灯的专用芯片，可以实现LED 灯光的触摸开关控制和亮度调节：

1、工作电压范围：2.2～5.5V。

2、待机功耗：VDD=5V，待机电流14uA；VDD=3V，待机电流7uA。

3、工作温度：-25℃～85℃。

4、按键响应时间：小于100ms。

6、控制信号输出频率达32KHz，无频闪现象。

引脚定义：

模式控制

看到这里觉得惊讶了，这明明是一种可以实现无极调光的芯片，却做成了只有三档调光功能。莫非欧普还有一款同样芯片的无极调光台灯卖高价？

这台台灯用的模式应该是：OPT1：OPT2：OPT3=1：0：1（电路板上可以看到OPT1/3悬空，该芯片引脚悬空即为高电平）,理论上只要把OPT2的引脚也改成悬空就可以变成无极调光功能。资料里给的参考设计也验证了这一点：

OPT1/2/3都可以切换高低电平，实现不同调光模式，同时无需修改其它元件

哪位有兴趣改的值友可以试试看~焊开OPT2引脚，悬空即可改成模式一，再给OPT1飞根线加低电平即可改成貌似最高端的带记忆无极调光的模式二~~~

充电电路

相对于参考设计，欧普在PCB板上增加了电源整流部分

亮度测试

测下亮度吧，手机上的Lux Meter软件可以粗略地测试光通量。打开软件后，置于灯的正下方。

插电源时的各档亮度

无电源时的各档亮度

在芯片信息中，低、中、高三档亮度对应的PWM占空比分别为10%、40%、100%，将测量到的光通量根据最大值归一化到100，可以看到基本上符合占空比的数据，手机测量的亮度基本准确：

总结

抱着买便宜神灯的心态来的，对19.9的台灯表示基本满意，100%/40%/10%三档调光功能基本符合要求。续航方面我开了最亮档位可以用5小时左右，就是对触控台灯的寿命有点担心，小时候一台触控台灯用了一年就坏了～

总之这是一款性价比不错的台灯，当然，如果有9.9抢到的更值啦～
