这周有条消息被"段永平清仓""苹果2nm"这些热搜盖过去了，但对盯AI硬件链的人来说，它可能更值得细看。
在OCP APAC峰会上，台积电先进封装技术暨服务副总经理何军——业内人称"CoWoS先生"——一次性透了底：5.5倍光罩尺寸的CoWoS封装已经量产，硅中介层加工和键合阶段的良率，在多家AI客户的产品上稳定在98%以上，部分批次做到99%。东方财富
先把黑话翻译一下。
一、5.5倍光罩是什么概念
光罩（reticle）是光刻机单次曝光的最大区域，约858平方毫米。单颗芯片裸片做不到比这更大，这是所有大算力AI芯片必须走Chiplet路线的原因：把芯片切成几颗裸片，再拼到一块"板"上，这块板就是CoWoS的硅中介层。
5.5倍光罩，就是中介层面积约4700平方毫米，相当于并排放下5.5个"最大印章"。这一代旗舰AI GPU就建立在这样的封装上。而何军这次说的是：这么大一块"板"，良率做稳了——不是实验室数字，是多家客户量产产品上的数字。
二、98%的良率为什么值得单独说
先进封装的良率是道乘法题。一颗旗舰AI芯片的封装里，有计算裸片、十几组HBM堆叠、硅中介层、ABF基板，每一道键合都有自己的良率，最终成品率是各环节的连乘。粗算一下：假设一颗封装有10道关键工序，每道98%，整体良率约82%；每道掉到95%，整体只剩约60%。封装越大、堆的芯片越多，乘法越残酷。
所以何军在同一场会上说：封装尺寸超过3倍光罩之后，所有组件的质量标准都要提到汽车级以上，不然失效率压不住。

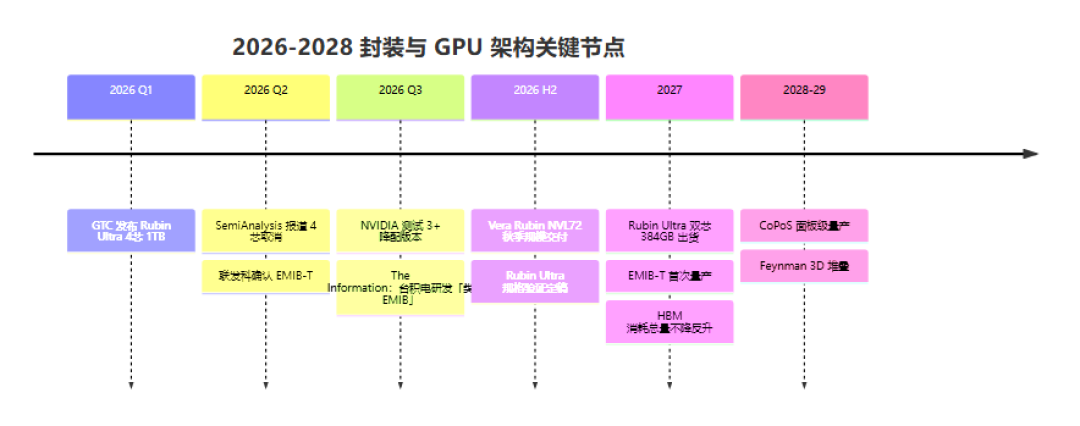

反面教材就在眼前。英伟达原定2027年下半年的Rubin Ultra，最初是4颗计算芯粒+16组HBM4E、单封装约1TB显存的方案，后来改成2颗芯粒+8组HBM。不是英伟达不想做，是封装做不出来：4芯方案需要约7.5-8倍光罩，有机基板的翘曲压不住，良率据报跌到40%以下。知乎

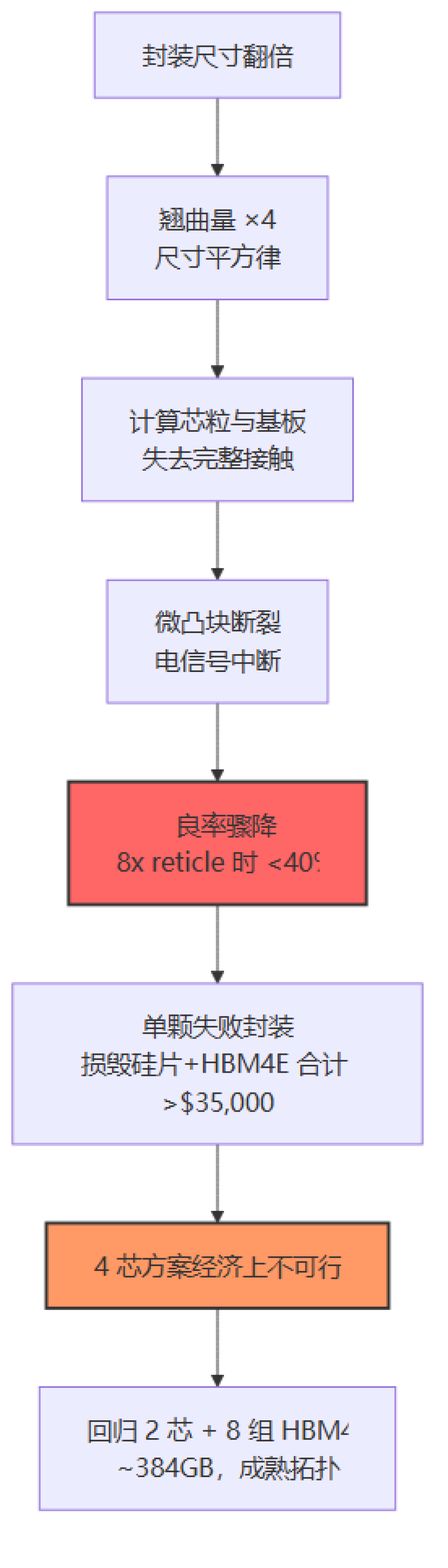

翘曲是物理问题：硅的热膨胀系数约3 ppm/°C，有机基板约17 ppm/°C，相差近6倍。封装要经历约200°C的高温固化，降温时两种材料像双金属片一样反向收缩。更要命的是，翘曲量约与封装尺寸的平方成正比——尺寸翻倍，翘曲翻四倍。2024年Blackwell B200就栽过同样的坑，黄仁勋公开认过"100%是英伟达的错"。双芯还能压住，四芯就把问题放大了两个数量级。
这是这轮AI硬件里最反常识的一件事：限制下一代GPU的，不是算力设计，不是制程节点，而是这块"板"能不能做出来、良率能不能看。封装的物理极限，第一次开始替英伟达做架构决策。
三、路线图：台积电准备往哪走
把何军的发言和供应链报道里的关键数字捋一遍：
CoWoS产能：已连续三年每年翻倍，目前供给"非常接近"需求但仍未满足；按机构和供应链口径，2026年月产能约11.5万-14万片，2027年扩到17万-20万片
下一代规格：14倍光罩版本预计2028年量产，大于14倍光罩的方案2029年前落地——行业测算，那种封装能塞下10颗以上计算芯粒和20组以上HBM堆叠。知乎
SoIC 3D堆叠：去年已量产6微米键合间距，2029年前要做到4.5微米；月产能目标从2026年底2万片上修到2027年底5万片
新厂：嘉义AP7共规划8期，P1、P2已装机，P3、P4拿到建照；南科AP8的P1-P3以CoWoS为主；更下一代的面板级封装CoPoS也已提前布局
互连：机架级NVLink总带宽从Blackwell时代约130TB/s一路翻倍，Feynman世代预期冲1PB/s量级。东方财富这也是台积电同步推进CPO光电共封装（COUPE光引擎）的原因
四、但瓶颈没消失，只是搬了家
何军自己承认：整体交付仍有缺口，卡在HBM和ABF基板。他直接给了预判：未来几年，ABF基板的短缺程度可能仅次于存储，成为先进封装第二大瓶颈。知乎
逻辑不复杂：封装越大，基板越大越厚。5.5倍光罩要用18-20层的高阶ABF基板，14倍光罩的基板尺寸可到100×100毫米——大尺寸高层数基板热压容易变形、微孔对位难度上升，基板厂良率被拖累。英伟达、AMD们已经用长约把ABF产能锁到2028年；基板厂也在砸钱扩产：欣兴把2026年资本开支上调到537亿新台币，景硕追加196亿新台币。
再往后是材料换代：有机基板在热膨胀和高频损耗上有物理极限，玻璃基板（TGV）被视为下一代答案。这也是A股最近相关传闻密集的原因，后面说坑。
五、订单已经开始外溢

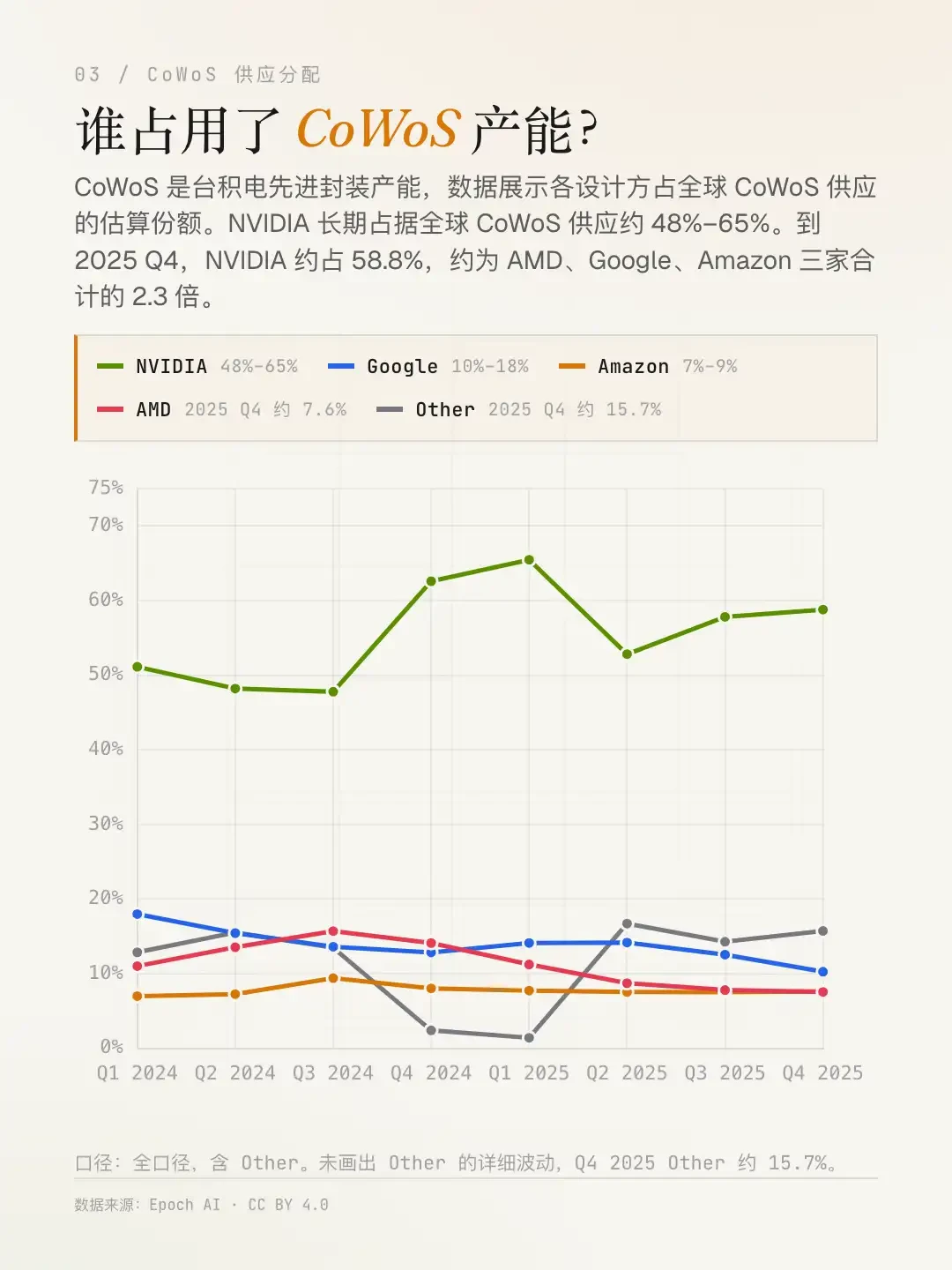

台积电一家做不完。先看谁在占产能：据Epoch AI测算，NVIDIA长期占据全球CoWoS供应的48%-65%，到2025年四季度仍占约58.8%，约为AMD、谷歌、亚马逊三家合计的2.3倍。小红书其余客户只能排队等剩余产能，外溢是必然的。
溢出订单的承接方已经浮出水面。安靠今年6月和台积电签了十年合作框架，承接凤凰城工厂芯片的CoWoS后段工序。知乎矽品是英伟达溢出订单的主力承接方之一，在二林大举扩产。东方财富日月光用VIPack和FOCoS争云端客户的非核心芯片订单；英特尔的EMIB路线也在拉客户——微软定制Maia、亚马逊云芯片在评估，谷歌TPU团队据行业消息在考察。英伟达去年向英特尔投了50亿美元，传闻还为Feynman锁了约25%的封装份额（供应链消息，未经官方证实）。
"台积电垄断先进封装"这个判断需要修正一下：短期它的领先依然扎实——5.5倍光罩98%+的良率，同行暂时没人做到；但2027年之后，格局大概率从一家独大走向多源并立，议价权会慢慢变化。
六、接下来看什么
给盯这条链的朋友三个可观察信号，比多空口水战有用：
8月23-25日Hot Chips大会、8月26日英伟达财报。Rubin Ultra的最终规格大概率在这个窗口定稿，直接决定2027年的封装和HBM格局。
台积电月度营收和资本开支。二季度营收402亿美元、毛利率67.7%，全年资本开支指引上调到600-640亿美元，其中相当部分砸向封装。知乎看8、9月营收节奏和下次法说会怎么讲CoWoS产能。
ABF基板厂动向。欣兴、景硕、南亚电路板的扩产进度，是下一个瓶颈的晴雨表——短板在哪，预期差就在哪。
最后一个避坑提醒：每次台积电供应链升温，A股就会冒出"某公司通过台积电认证"的传闻。上周就有一条玻璃基板传闻，把一家药包材公司的股价拉得直线波动，公司回应是"暂时不交流"。东方财富这类传闻绝大多数无法证实，请以公司公告和台积电官方口径为准，别把传闻当利好下单。
