如何用万用表排查开关电源好坏?记住这5步,坏在哪一测就知道

开关电源作为工控设备中的核心部件,其故障率相对较高,常见表现为设备不开机、指示灯熄灭或输出电压异常。在实际应用中,约六成的故障是由保险丝熔断、电容老化或短路等简单原因引起,通过万用表进行针对性检测即可完成修复。维修工作需遵循严格的操作规范,确保在安全的前提下,通过系统化的步骤定位故障点。
01安全操作与外观初检
  1. 断电与放电
    断开220V供电,使用万用表直流电压档(DCV 1000V)测量大电容两端电压。220V输入的电源内部电容存有约300V直流电,必须待电压降至36V以下方可操作,防止触电。
  2. 外观检查
    观察保险管是否发黑炸裂,电解电容顶部是否鼓包或漏液,电路板焊点是否存在虚焊。闻是否有焦糊味(MOS管或整流桥损坏)或酸臭味(电容爆浆)。
  3. 故障询问
    确认故障前是否有雷击(压敏电阻损坏)、满负荷运行(元件老化)或负载变更情况,辅助判断故障诱因。
02万用表五步排查法
  1. 测输入保险与整流桥
    使用通断档测量输入端L与N之间电阻。若显示0Ω,通常为整流桥或压敏电阻击穿。检测保险管通断,若保险烧毁且管壁发黑,需排查后级短路;若透明熔断,可尝试更换。
  2. 测300V直流母线

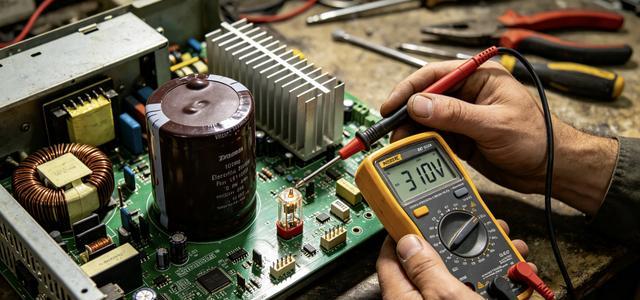

    上电测量大电容两端电压,正常值约为300V(220V输入)。若电压为0,检查前级通路;若电压偏低(几十伏),可能为大电容容量下降或整流桥半波工作。断电后测电容阻值,判断是否短路或开路。
  3. 测开关管与PWM芯片
    用二极管档测MOS管D-S极,正反向导通则为击穿。测量PWM芯片(如UC3842)供电脚(VCC),启动电压应在16V左右。若电压为0或偏低,常见原因为启动电阻断路或阻值变大。
  4. 测输出端电压与阻值
    测量输出端电压,应在标称值±5%范围内。若电压为0,可能为变压器次级开路或整流二极管击穿。断电测输出端电阻,若蜂鸣长响(0Ω),表明输出端存在短路。
  5. 测反馈回路
    检查光耦输入端是否具有二极管特性,输出端是否阻断。测量TL431稳压源引脚压降,判断反馈回路是否正常。反馈故障常导致输出电压不稳或过高。
故障现象可能原因检测关键点维修建议
完全不通电保险烧毁、整流桥短路输入端电阻、保险管状态更换短路元件及保险
输出电压为0V变压器开路、输出短路输出端电阻、整流二极管排除短路点或更换二极管
电压偏低/跳动电容老化、反馈异常大电容容量、光耦及TL431更换滤波电容或反馈元件
带负载掉电启动电阻变大、芯片供电不足PWM芯片VCC脚电压更换启动电阻

常见故障特征与维修对照表

03典型维修案例分析
  • 电脑电源无反应
    检测发现保险管发黑,整流桥与开关管击穿短路。更换整流桥、MOS管及保险后恢复,成本远低于新购电源。
  • 监控电源指示灯闪烁
    输出电压在4V~8V跳动,检查发现输出端电解电容鼓包。更换同规格电容后,输出稳定在12.1V。
  • 24V电源空载正常带载掉电
    检测电源正常,测量负载设备电阻仅为几Ω,确认为负载短路导致电源保护。修复负载后系统恢复。
04维修建议与更换标准
并非所有损坏的开关电源都具备维修价值。当电路板出现大面积烧毁、铜箔脱落,变压器烧焦严重,或者PWM芯片及多个外围元件同时损坏时,维修成本过高,建议直接更换。对于使用年限超过10年的老旧电源,也建议更换新一代高效产品。针对大功率工业电源,若仅涉及电容、保险或MOS管更换,维修仍具经济性。
