这两天，B站一条叫《焊台温度骗局？》的视频把评论区聊炸了：焊台显示350°C，烙铁头真的是350°C吗？这个问题难倒了不少人，因为我们平时焊接都是旋钮拧到某个数就开干，从来没怀疑过。我把B站、知乎和开源平台上的讨论翻了一遍，今天把结论说明白：焊台显示的温度不等于烙铁头真实温度，而你真正在意的焊点温度还要更低。但也别急着买测温仪，家用焊接的多数人不需要较这个真。
显示温度、烙铁头温度、焊点温度，是三个数
先把概念分清。显示温度是焊台"认为"自己测到的温度，准不准全看发热芯里的测温点在哪，三大主流头系的测法完全不同：936类发热芯有独立测温线，但传感器在发热芯里，离烙铁头有一段距离；T12把热电偶直接串在发热丝里，加热和测温分时段交替进行，反应更快；245则是独立的热电偶和发热丝共用一个公共端，测温点贴着烙铁头。这些结构差异，视频评论区里懂行的老哥已经讲得很透了。哔哩哔哩就连245焊台的选购讨论里，温度校准都已经被列为和休眠并列的必备功能。知乎
无论哪种测法，测温点到烙铁头工作面之间都隔着热传导，显示温度只能说是个"以烙铁头为参照的近似值"。PTC陶瓷发热芯更取巧，它本身就是热敏电阻，控制电路靠电流直接反推温度，结构简单，精度也更低。
比显示温度更重要的，是回温速度

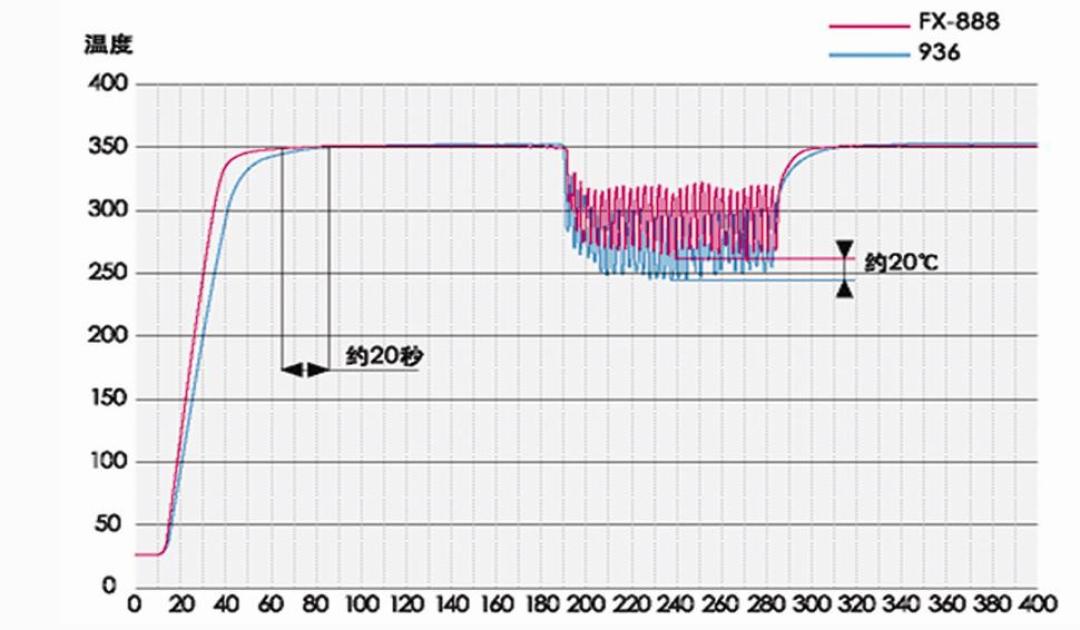

烙铁头一碰焊盘，热量立刻被铜箔和整块板子带走，焊接瞬间的焊点温度必然低于烙铁头温度，铜箔越厚、焊盘越大越明显。所以真正决定手感的不是显示误差那三五度，而是回温速度——烙铁头接触焊盘的那一刻，焊台能不能及时把热量补上来。白光官网放过经典款FX-888对比936的负载回温曲线，回温更快的型号，焊接时温度被"拽回来"的能力明显更强。
还有一个常见误区：焊盘不吃锡时，很多人第一反应是调高温度。如果烙铁头镀层已经破损，升温救不了上锡，只会加速烙铁头氧化报废。遇到"温度显示够了但焊盘不吃锡"，先换头、清理头，再谈温度。
谁才需要较真温度
第一档是工厂产线，他们是真需要，而且有章法。电子厂的一般做法是每天开班前由品管带上测温仪逐台测烙铁，确保实际温度和显示温度相符，超差就要校准。知乎温度过高会焊点发黑，过低会冷焊、空焊，都是真金白银的不良品。
计量层面甚至有专门针对烙铁温度计的国家校准规范JJF 1629-2017，适用范围就是50~600℃、以数字量显示温度的烙铁温度计。知乎"测烙铁温度"这件事，本身就是一门正经学问。
第二档是无铅焊接和精密维修。无铅焊锡熔点约217°C，比63/37的183°C高出一截，烙铁通常要设到360~380°C，设定一旦有偏差，容易陷入焊不动或元件经不起烫的两难，值得较真。第三档是家用63/37党，说实话不必：常规设个300~350°C，余量绰绰有余，只要锡丝送上去能顺畅熔化、焊点光亮，偏差个一二十度并不影响结果。
真想测温，有三条路
第一，成品烙铁温度计，探头往烙铁头上一压直接读数，比如白光191这类。价格别指望便宜，评论区老哥说得很直白：我看测温的仪器正规点的都上百了，出名点的快克的都赶上他家焊台的价格了。哔哩哔哩
第二，DIY，成本能压到几十块以内。B站UP主"模成Electron"开源了一个小体积烙铁测温校准温度计，三千多播放、一百多人收藏，开源平台上复刻成本只标注了20元。原理不神秘，就是拿一支K型热电偶当探头，贴着烙铁头产生温差电压，再放大、转换、显示。立创开源硬件平台

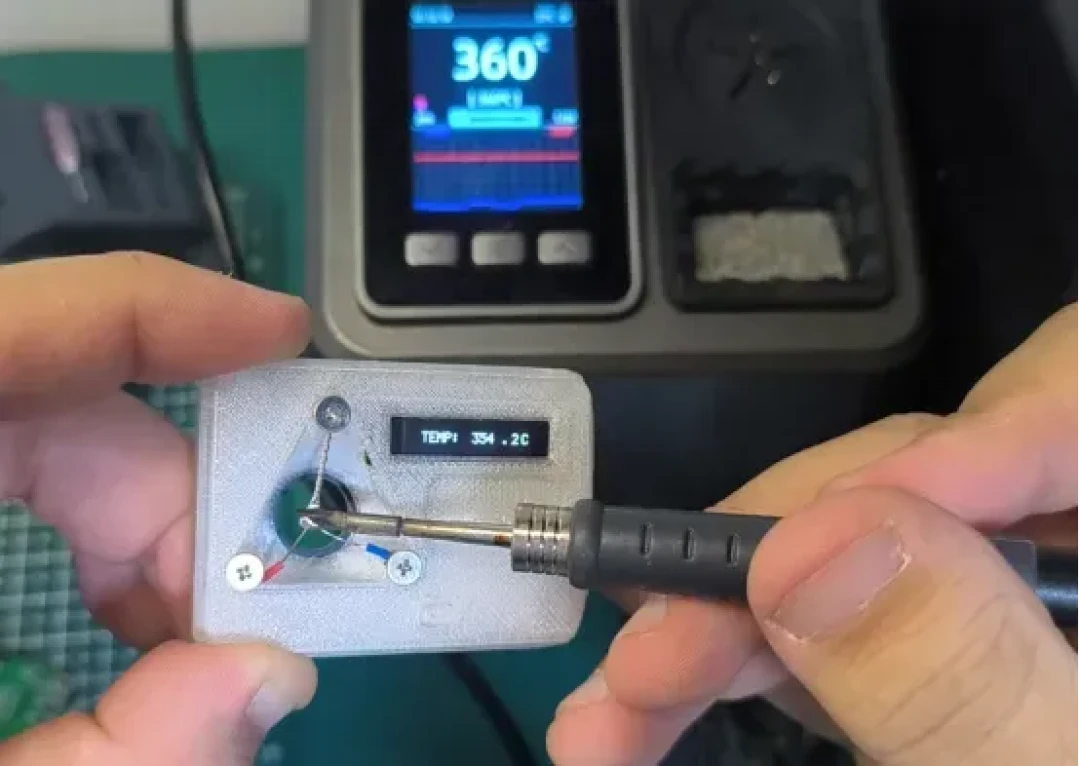

作者自己实测：焊台设360°C，探头抵住烙铁头读出354.2°C，差了不到6度——对家用焊台来说，这个偏差挺典型。
硬件也简单：热电偶前端用一颗MAX6675，把放大、滤波、AD转换全集成进去，直通单片机，再加一块小OLED屏和CR2032纽扣电池供电，整套做下来也就一顿外卖钱。
当然，评论区也有泼冷水的：这个热电偶不行，换好点的，这种测几次就不准了，而且做这个感觉也需要基准吧。哔哩哔哩还有人问测温计做好了要不要校准，回答是"再买一个测温计"——所以DIY测温更适合当参考和折腾项目，真要严格基准，还得上成品仪器。
第三，零成本土办法。一分不花，用焊锡熔点当标尺：烙铁加热后送锡丝，63/37在183°C左右应声熔化，无铅锡丝要217°C上下，足够确认"温度大体到位"。焊台自带校准功能的，再按官方教程配合基准温度计走流程。
较真温度之前，先按这个顺序排查
最后给个实操排查顺序，很多"温度不准"其实是头的问题或功率的问题：
先看烙铁头：发黑、镀层破损、不吃锡，头不行时显示温度再准也没用，先换头。
再看功率和回温：小头焊大焊盘天生供热不足，换粗头、上大功率，比调温度管用。
最后才谈测温校准：偏差在十几二十度内、焊接正常，就别折腾；无铅、精修党再上测温仪较真。
你的焊台显示温度和真实温度差多少？测过的欢迎在评论区聊聊自己的头子和测法。
