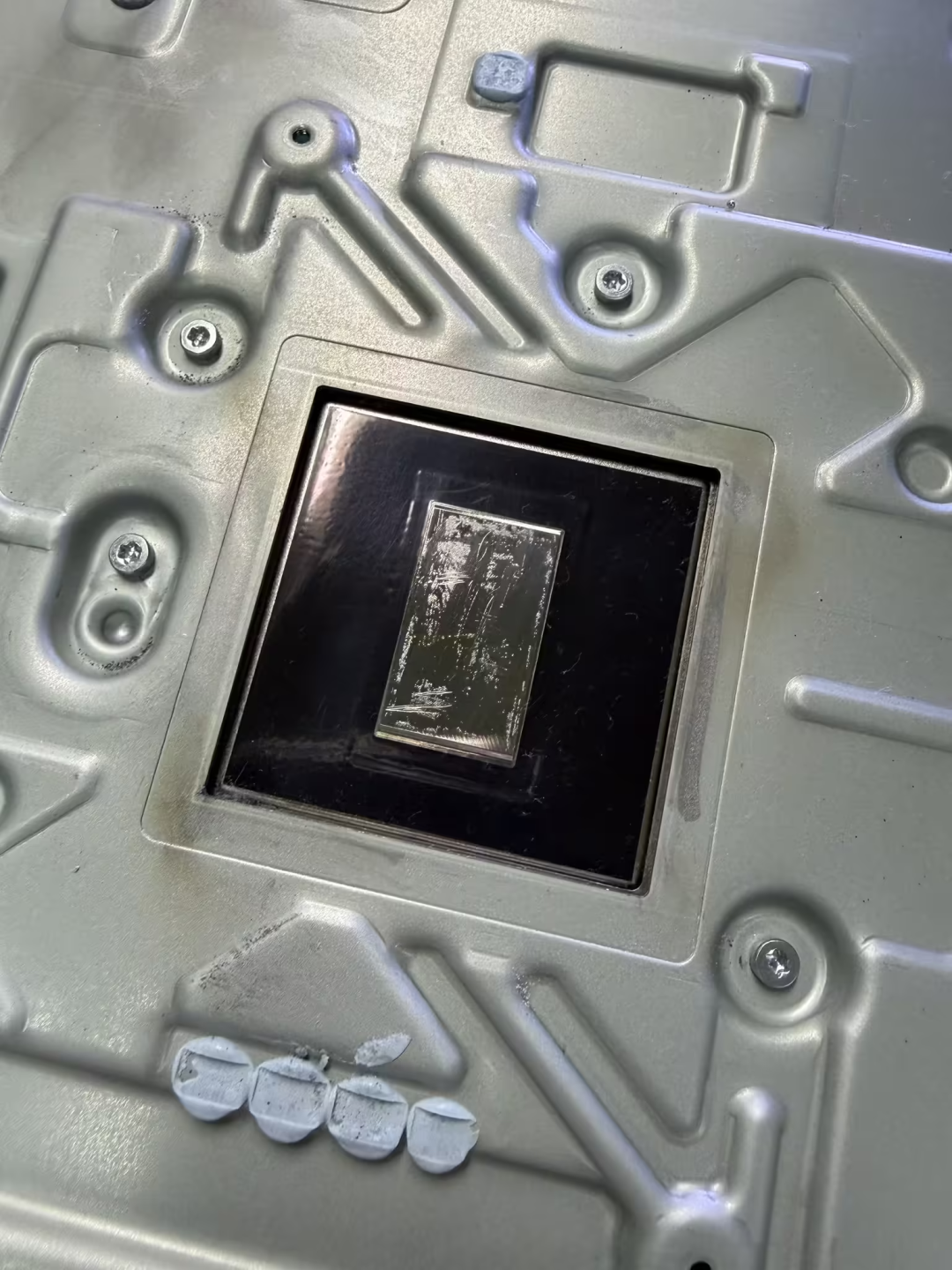

8月中旬，波兰一位叫 Modyfikator89 的主机维修技师，拆开了一台频繁过热的早期PS5（型号CFI-1116）。照片一出来，硬件圈集体沉默了几秒：液态金属已经结块老化，清理掉残留物之后，APU表面光洁如新，但散热器接触面的镀层已经被腐蚀出了"永久性损伤"。知乎
同一时间，Reddit上好几位首发购入PS5的用户在对暗号：机器运行20到30分钟就自动关机，清灰没用，换了液金和导热垫才复活——也有人钱花了还是热。知乎第一批PS5眼看就要用满6年，"液金会不会老"这个问题，终于从理论争论变成了维修台上的实物。
这事跟CPU开盖这个圈子关系很大。因为PS5里那层镓基液态金属，和你当年给8700K、4790K涂的，本质上是同一种东西。
你机器里那层液金，正好到了"考试"的年纪
复盘一下时间线：英特尔3到8代酷睿是硅脂U，9代之后才回归钎焊，所以国内开盖换液金最猛的一波，集中在2019到2023年——8700K、7700K、4790K、E3神教，外加近两年的X3D。算一算，这批机器现在正好3到6年，和这次出问题的PS5处于同一个服役区间。

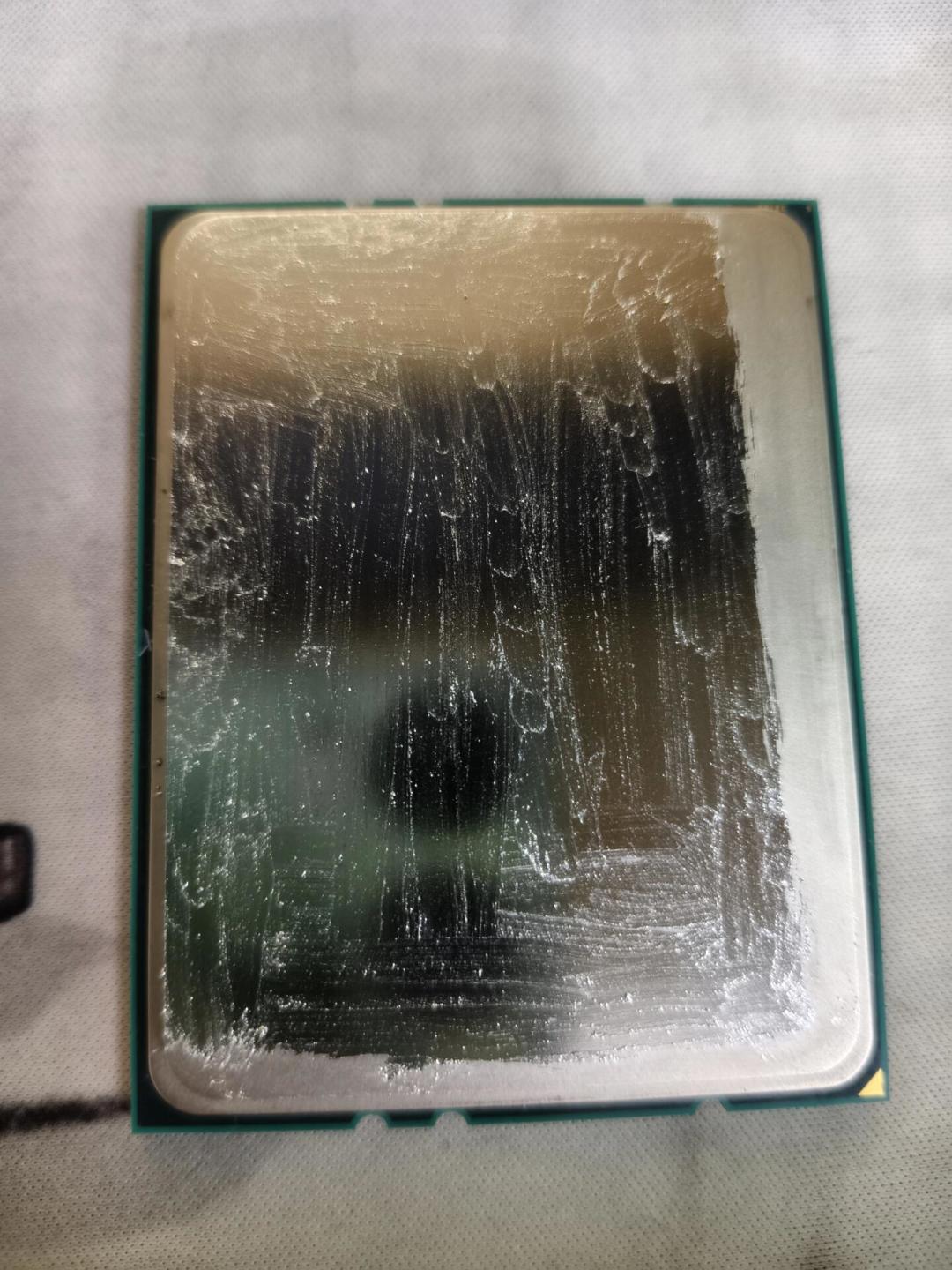

B站其实已经有人在交卷了。UP主"鼻孔战神Max"6月发的《液金5年后，二次开盖保养！》播放量两万多，视频里那颗跑了5年的U，液金已经被挤到了边缘。哔哩哔哩点赞最高的评论是："5年了还没有漏到电容哪里真是福大命大。“底下紧跟着就有人问"液金会不会腐蚀”，也有老哥现身说法：“我10年前上的液金，也没保养啊”，被懂行的回复：“理论上，液金会慢慢渗透到铜盖里的，还有一部分会氧化失效。”
一边是5年就岌岌可危，一边是10年安然无恙——到底该信谁？
液金老化不是玄学，就四条路
把PS5维修报告、iFixit的更换指南和圈内实测翻了一遍，液金的"死法"其实很清晰，总结下来就四条路径：
第一，镓扩散腐蚀。 镓会随时间扩散，并和铜这类金属发生反应。CPU散热器和顶盖上的镍镀层就是阻隔层，镀层完好，液金老老实实导热；镀层一旦有破损或本身质量差，下面的金属暴露出来，腐蚀就开始加速。PS5那台机器，坏的就是这一环。
第二，氧化干涸。 iFixit在PS5液金更换指南里明确写过：液金会随时间氧化，在芯片和散热器表面分布不均，氧化后逐渐呈现干涸、开裂的外观，对应症状就是过热和降频。知乎

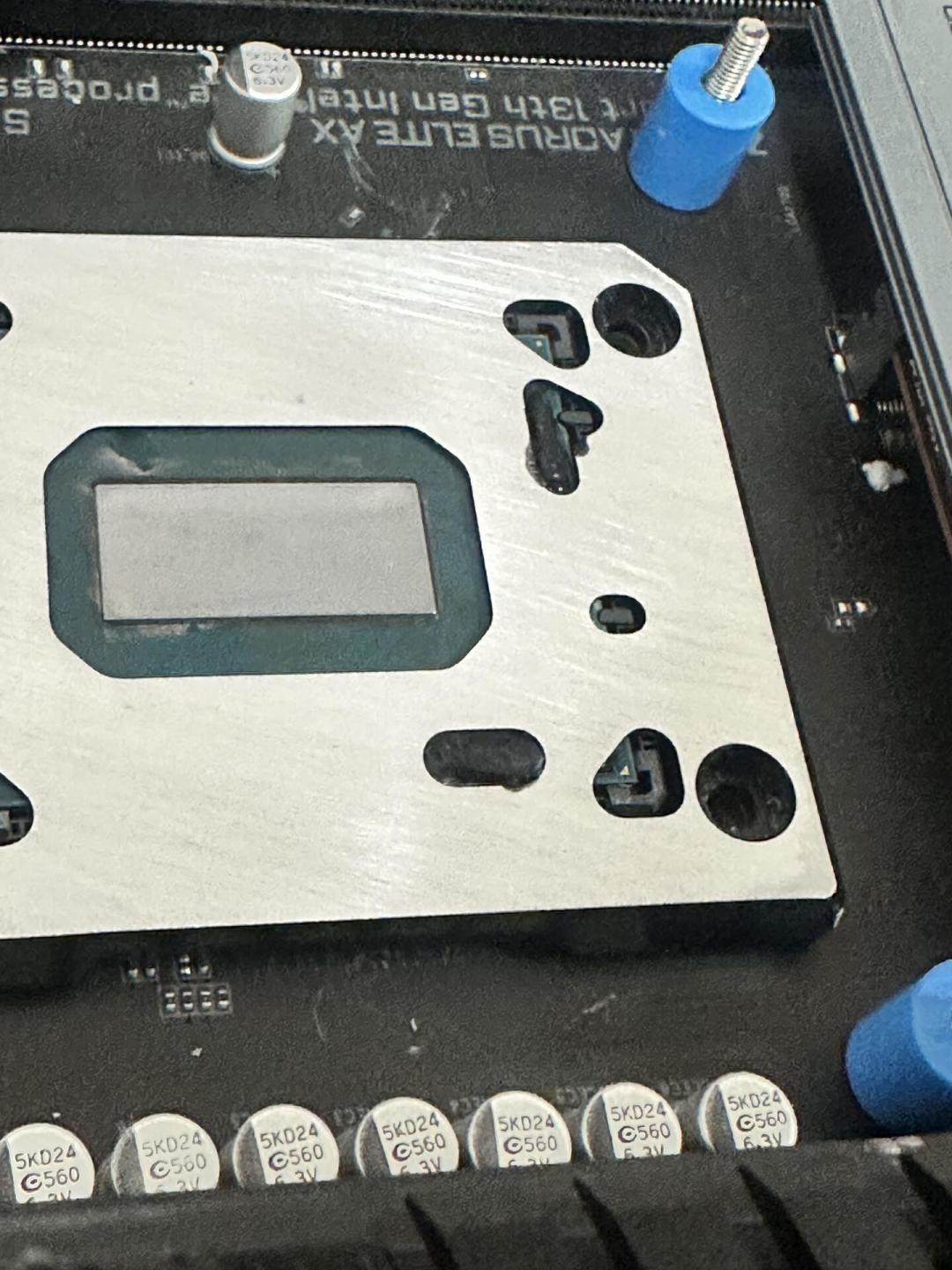

第三，泵出效应。 CPU每天冷热循环，热胀冷缩会把液金一点点往核心区域外挤。时间够长，核心正上方反而最薄。
第四，迁移漏液。 重力叠加震动，液金会往低处走。机箱竖装、经常搬动的机器，液金蹭到电容电阻上的风险明显更高——这也是为什么评论区一片"福大命大"。
但注意，这四条路走得快不快，取决于条件，不是固定寿命。功耗密度、扣具压力、镀层质量、安装方式、环境温度都算数。所以"10年没事"和"3年就干"可以同时为真——前者不是液金永远不老的证据，后者也不是人人都要立刻返工的信号。
动手之前，先做五个自查
决定要不要二次开盖之前，建议先回答这五个问题，能帮你过滤掉80%的误判：
同工况满载温度，比前两年同期高了多少？ 用HWiNFO64记录，同样的散热器、同样的负载（比如同样的烤机软件或同一款游戏同一场景），温差超过10度才算可疑。注意先把室温因素剔除——8月35度的天气比4月25度，核心温度本来就高10度上下，这不是液金的锅。
风扇是不是比以前更早起飞？ 温度没变但转速曲线整体前移，说明热量传导变差了，热源端在积热。
开机进系统就秒冲高温吗？ 一上负载温度瞬间顶到90+，缓很久才稳住，这是典型的"盖内导热衰减"特征——热量闷在核心出不来。
各核心温差拉大了吗？ 以前各核心差个两三度，现在个别核心比别的高出七八度，指向液金分布不均或迁移。
有没有无预警的过热关机？ PS5式的直接断电，是最后通牒级别的信号。
如果五条一条都不沾，只是"看到新闻心里不踏实"——那就什么都不用做。
没症状别动，这是最容易被忽略的建议
要泼一盆冷水：二次开盖的风险比第一次高。顶盖和基板之间的胶反复受热受力，IHS也可能在第一次开盖时就有轻微形变，再开一次，翻车概率往上走。开盖圈今年已经上演过不止一次"大神当众开坏客户CPU"的戏码，二次开盖只会更容易出这种事。
更要警惕的是，“保养"本身已经是一门生意。开盖服务商这几年话术明显从"开盖降温30度"转向"老粉复购、再战五年”，连B站视频简介都写着"解决核心积热，性能提升25%"。哔哩哔哩评论区有人一针见血：“有啥意义？人家原来不都好好的？——意义就是UP主赚到了钱。”
还有一笔账要算：如果你的U是E3-1230V3这种，现在整颗二手价可能还不够付一次开盖服务费——B站那条《E31230V3开盖还不够手工费，为什么还要开盖？》就是为这类机器拍的。哔哩哔哩CPU残值低于"服务费+翻车风险"的时候，理性选择是继续用，用到真出问题，换平台比保养便宜。
真到了必须动的时候，记住三件事
如果自查信号全中、温度已经影响使用，那就动手，但二次开盖有几个一次时不需要考虑的问题：
电容防护必须做，且别用错材料。 三防漆是目前社区验证过的稳妥选择。特别注意：不要用普通硅橡胶去保护电阻电容——有玩家实测提醒，这些元件焊端很多含银，会和单组分硫化硅橡胶里的硫发生反应，除非拿到明确的抗硫型号，否则老老实实三防漆。小红书哔哩哔哩
开完之后检查散热器接触面。 PS5这个案例最大的教训是：老化液金伤害的往往不是芯片，而是镀层。如果接触面镀层已经被腐蚀出痕迹，直接再涂一层新液金上去，等于让它继续腐蚀，这时候相变导热片（比如PTM7950这类）反而是更稳的退路——这也是那位波兰技师自己提出的问题。
涂量宁少勿多。 5年没漏的那颗，评论区第一反应是"涂得太多被压到外面"。液金不是涂得厚就好，薄薄一层盖住核心即可，边缘留出安全距离。小红书
最后说两句
PS5这次的事件，本质上给所有用了镓基液金的设备做了一次"6年体检"：液金从来就不是"涂一次管一辈子"的材料，它有氧化、有渗透、有泵出、有迁移。但反过来，它也没有营销号渲染的那么脆弱——大量台式机液金服役多年毫无问题，因为台式机的扣具压力、安装姿态和功耗密度，都比笔记本和主机温和得多。
对你我来说，正确的姿势不是焦虑，而是学会看信号：温度曲线、风扇曲线、核心温差，数据会替液金说话。没症状，安心用；有症状，先排除灰尘和室温，再考虑动刀。
可以持续留意的两个信号：一是后续有没有更多PS5初代机型的过热维修案例冒出来，那会决定"6年大限"是普遍规律还是个例；二是笔记本厂商已经开始给原厂液金定12到18个月的维护周期，这个口径会不会慢慢传导到台式机圈子。到时候再回头看今天这篇，应该更有意思。
