上一期客制化入门百科之后,相信大家都对客制化有了完整的了解,那么今天我们就从纸上谈兵,到手把手实践,全面了解一把客制化键盘从入手到安装,需要注意什么,有什么骚操作?欢迎收看这一期的外设科普《实战篇》!


小科普 | 客制化键盘安装实战全流程!

▌选购 收货

这次外壳套件我买的是KBD75深灰色,实用的84键布局,外观方正简约,特点是中间有一圈RGB透光条。价格不算很贵,淘宝现货随时能买到。

小科普 | 客制化键盘安装实战全流程!

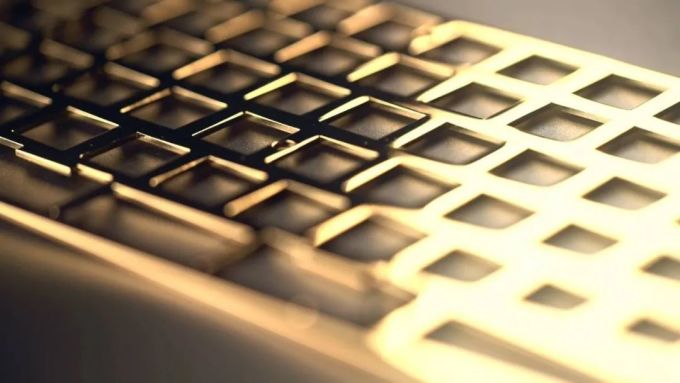

虽然套件普普通通,但还是选了一张金色传说——黄铜定位板,手感、质感都有保证。

小科普 | 客制化键盘安装实战全流程!

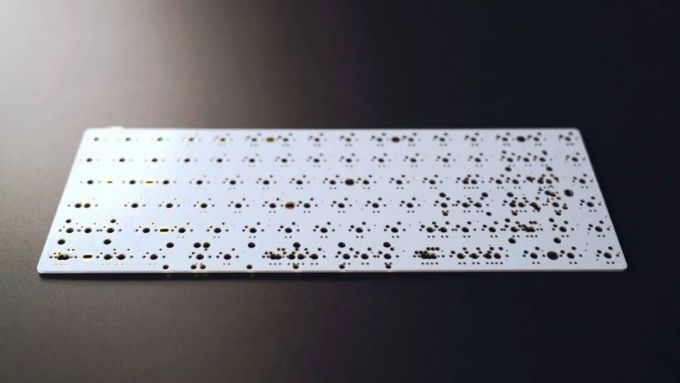

PCB是套件自带的,Type-C接口,不支持热插拔,只能焊接,好处是它身上洞比较多,可以随便插,支持的配列多、兼容性好。

小科普 | 客制化键盘安装实战全流程!

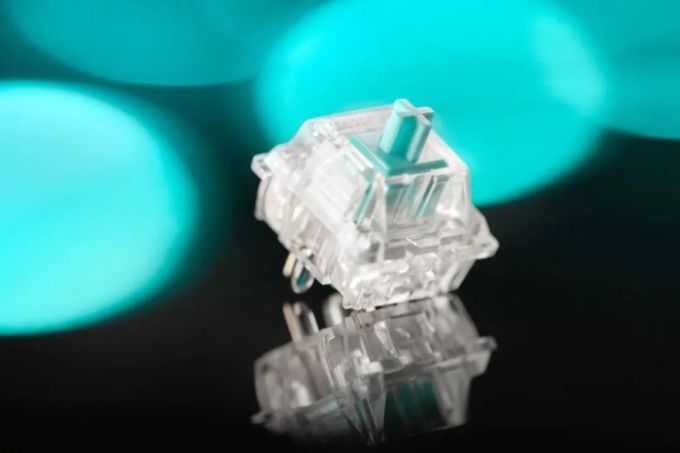

轴体选择了佳达隆代工的蒂芙尼V2轴,67g触底压力的线性轴,手感丝滑如德芙,一上一下切豆腐,样子也挺好看。

小科普 | 客制化键盘安装实战全流程!

二代改进了轴心稳定性,品控比三代透绿更好(三代透绿钢丝音爆炸,最近听闻V2也有部分和Cherry轴一样存在钢丝音,看来两家品控都有所下降?但最近有朋友找我代组寄了一包乳壳G黄轴,我看了下反而没问题,和蒂芙尼的主要差别只是初始压力大一点,其他基本一样,换个弹簧就完事儿了,入门线性还是那句话,G黄没错的)

小科普 | 客制化键盘安装实战全流程!

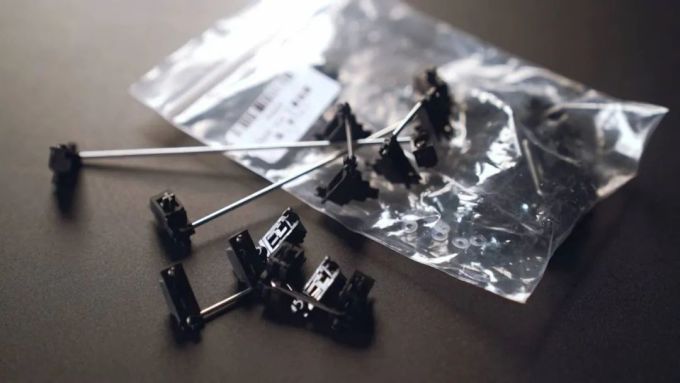

卫星轴选的GMK螺丝卫星轴,价格贵也不太好买,其实只要是螺丝卫星轴都不差。入门现货其实买Cherry原厂、或者江湾透明卫星轴足矣。

小科普 | 客制化键盘安装实战全流程!

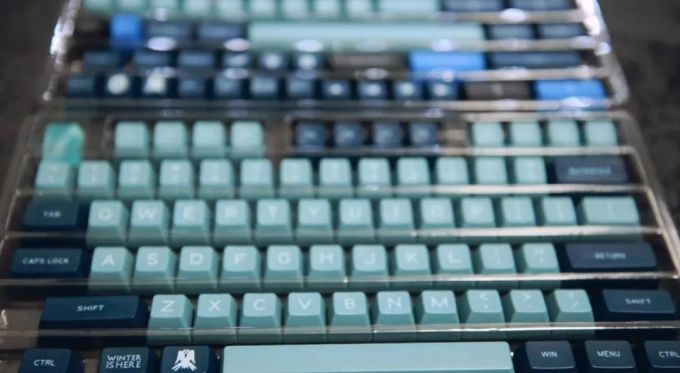

键帽是Maxkey夜王Night KingABS材质,SA高度的球帽,青蓝色调。

小科普 | 客制化键盘安装实战全流程!

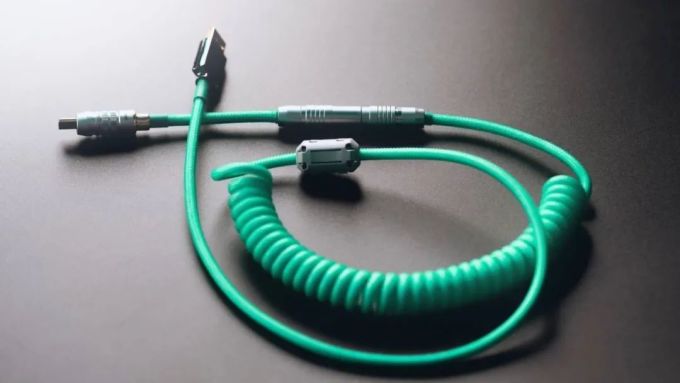

线材用的是GeekCable航空插螺旋线,也是蒂芙尼色。

小科普 | 客制化键盘安装实战全流程!

选择的配件只为实战安装示例,有的钱花的不是很必要,文中接下来会讲,这里不做广告也不作推荐,仅供参考。

【套件】怡科 KBD75 v2 深灰————741
PCB】套件自带
(升级Type-C——27
【定位版】套件自带
(升级铜定位)100
【轴体】Tealios v2 蒂芙尼
90——400
【卫星轴】GMK螺丝卫星轴————128
【键帽】Maxkey SA 夜王—————520
【线材】GeekCable 定制螺旋线——215
【焊接】日本福冈套装———————55
【润滑油】杜邦105+205
50g——86
【开轴器】KBD x ai03——————140
【海绵、胶布】————————不要钱
【剪刀、指甲钳】———————家里的
【合计——2412元】

因为是去年618买的,很多价格现在买不到了,但替代选择多的是。比如轴体换成G黄或者BOX黑就够了,用普通的润滑油,三五百的普通套件,一套下来大概千元左右足够搞定。

要更省钱的话,大家可以期待一下以后的低价篇,说不定比量产都便宜。

小科普 | 客制化键盘安装实战全流程!

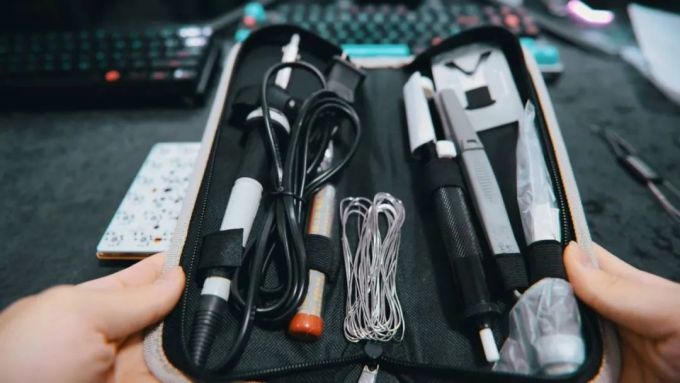

言归正传,我们准备好焊接套装和一些必要的工具就可以开搞了。

▌PCB 调教

那么废话不多说,干了,兄弟们,奥利给!

小科普 | 客制化键盘安装实战全流程!

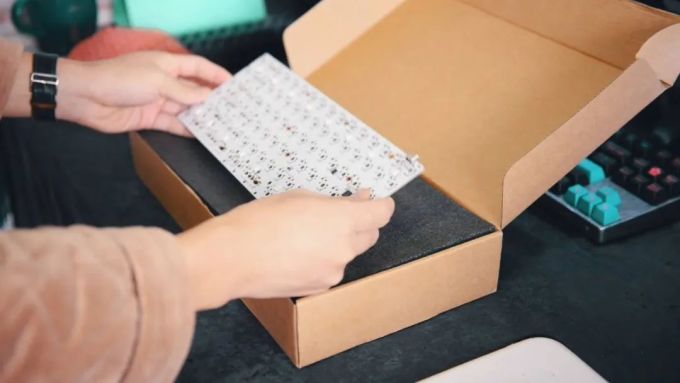

先按住E键拆包,取出PCB

小科普 | 客制化键盘安装实战全流程!

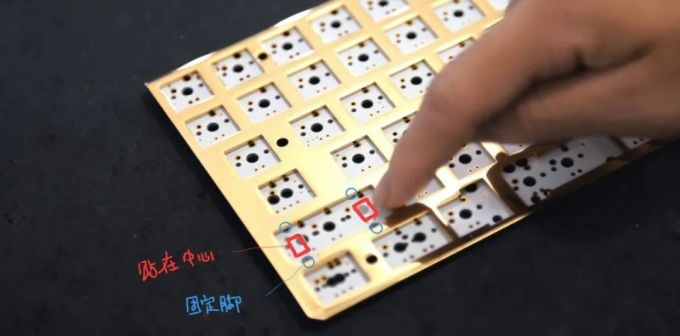

用剪刀剪一点胶带,粘到Shift、回车、空格这些大键位卫星轴的轴心位置中间

小科普 | 客制化键盘安装实战全流程!

如果你找不到在哪儿,可以盖上定位板看一下对应的位置。

小科普 | 客制化键盘安装实战全流程!

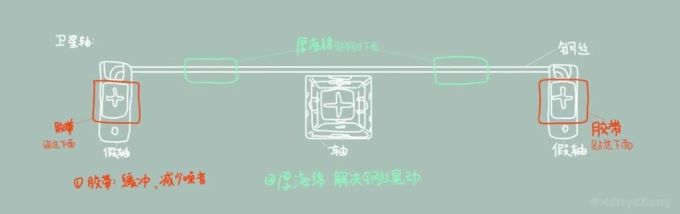

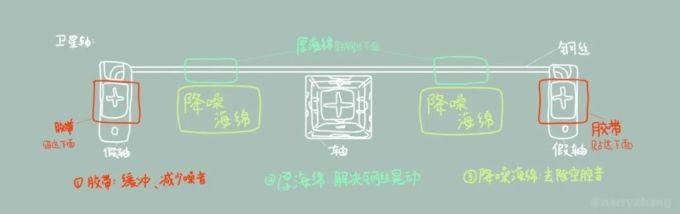

这个胶带主要作用是去掉卫星轴触底的杂音,当一个缓冲。你也可以买一点特氟龙胶带,更加耐用(心理作用...其实个性化贴点好看的胶带够够用,靠近最中间的缓冲部分可以垫稍高一丝丝,防止卫星轴轴心空键程)

小科普 | 客制化键盘安装实战全流程!

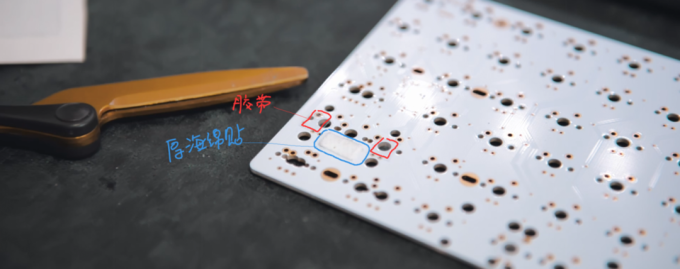

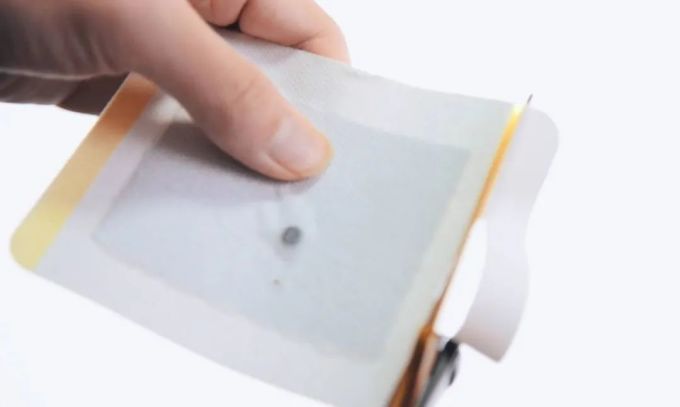

然后我们再剪一块儿比较厚的海绵贴纸,如果家里没有,可以用狗皮膏,或者创口贴代替,不够厚就多叠起来贴几层。

小科普 | 客制化键盘安装实战全流程!

剪好后我们贴在对应钢丝的位置,它的作用是把卫星轴的钢丝垫起来,从根本上解决钢丝晃动问题

小科普 | 客制化键盘安装实战全流程!

这块海绵厚度要够,否则就没用了,能刚好接触钢丝悬空的高度就行,太厚可能阻碍大键回弹。

▌卫星轴 调教

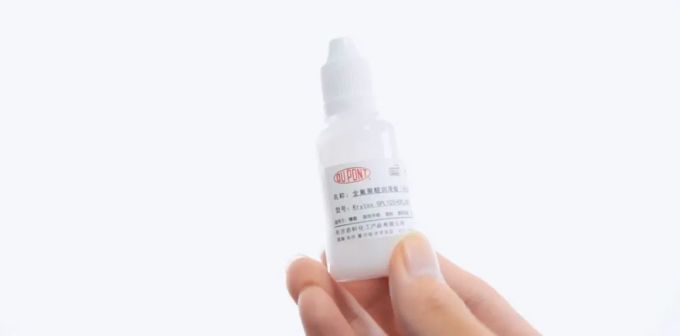

接着调教卫星轴本体,我们需要提前准备润滑油,这里我用的是杜邦105+205Krytox系列),价格比较贵,但顺滑度和耐用性都不错,装一把键盘也就用几克。

小科普 | 客制化键盘安装实战全流程!

便宜点昆仑2号、泰扬22058也可以,甚至溜溜球、缝纫机用的那种也不是不行,家里有现成的捡现成的,只要别买成冈本的就行。

需要注意:任何润滑油都是有一定毒性的,为了防止误食等情况,最好还是带一次性手套操作

小科普 | 客制化键盘安装实战全流程!

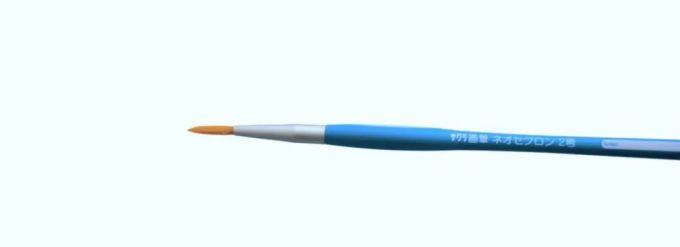

用来润滑的毛笔建议买细一点,韧性足好上油,也不费油,这里我用的是樱花2号尼龙笔

取出卫星轴,捏着钢丝往外掰,大力出奇迹。接着取出里面的假轴

小科普 | 客制化键盘安装实战全流程!

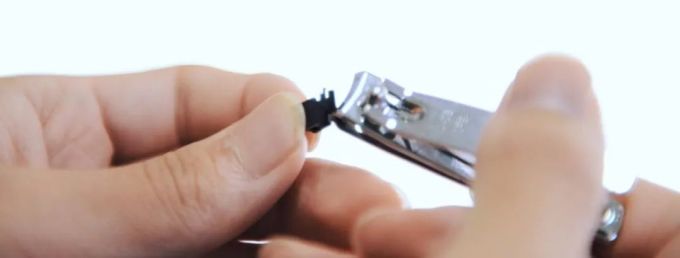

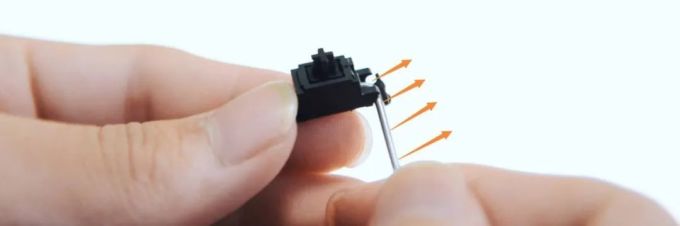

我们可以看到,它脚底还长了两个很细的触角,这玩意儿和阑尾一样,需要割以永治。拿出指甲钳,给它咔嚓了。


小科普 | 客制化键盘安装实战全流程!


小科普 | 客制化键盘安装实战全流程!

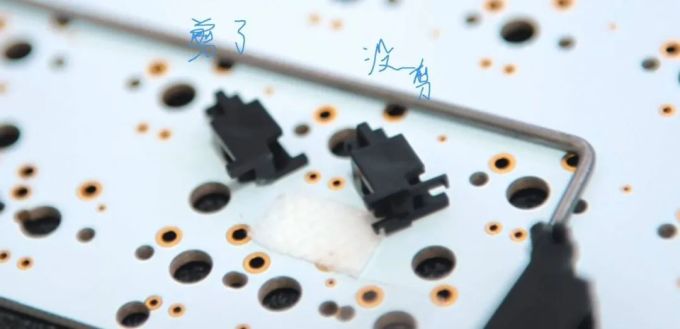

↓简单对比一下,可以看到,剪脚后的卫星轴轴心更加平整。

小科普 | 客制化键盘安装实战全流程!

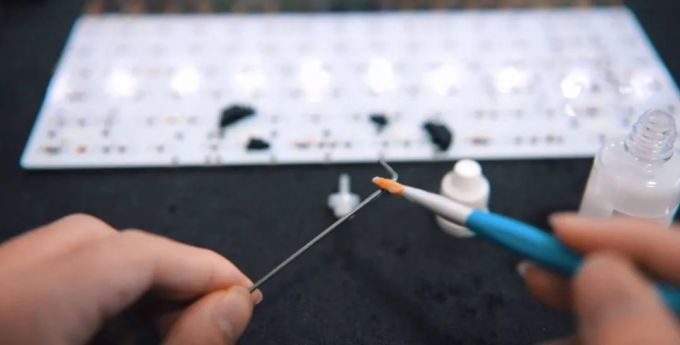

在钢丝的拐弯处,我们需要涂上比较多的润滑脂,懒得涂可以直接当番茄酱沾。完了之后再装回假轴上。如果还有松动,可以挤一点润滑脂到假轴的洞洞里。

小科普 | 客制化键盘安装实战全流程!

最好的方案还是rama那种,直接在钢丝上套了个海绵套的,基本不会有晃动和杂音。

小科普 | 客制化键盘安装实战全流程!

(图中钢丝上那俩黄色的部分就是海绵热缩管)

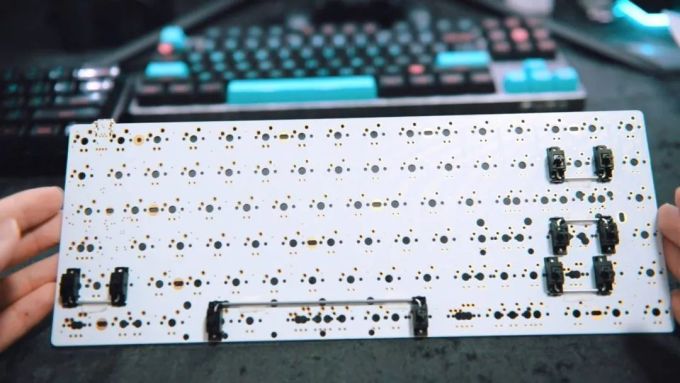

润滑完成后,把卫星轴装到PCB上,自带卡扣很好装。

小科普 | 客制化键盘安装实战全流程!

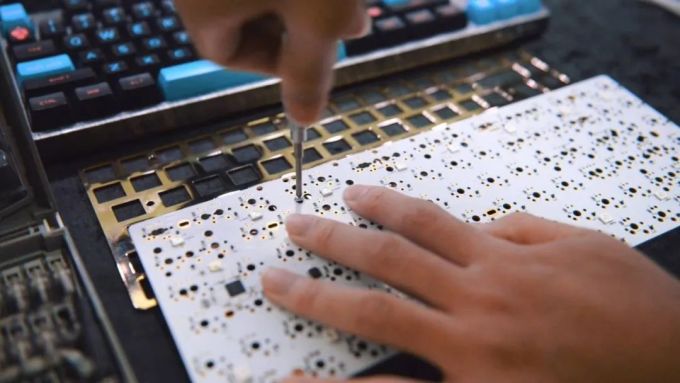

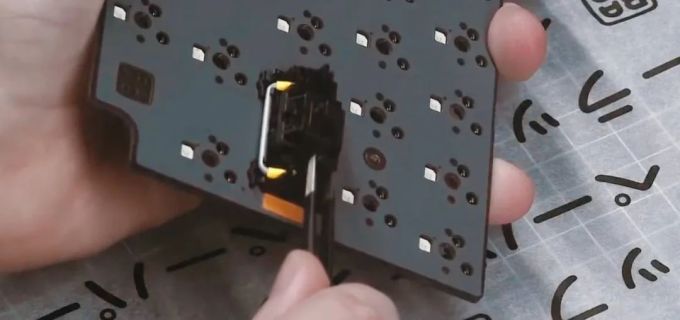

因为是螺丝卫星轴,还需要到背面垫上垫片,拧好螺丝,稳定性会比普通卡扣卫星轴更好,更不容易松动产生杂音,声音更紧实。

小科普 | 客制化键盘安装实战全流程!

循环往复,装好其他卫星轴即可。

▌轴体 润滑

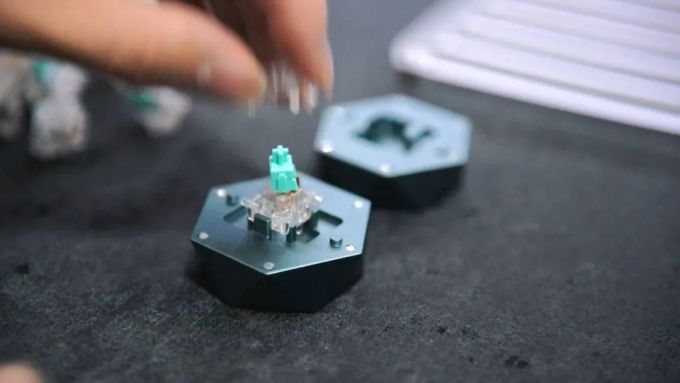

接下来是润滑轴体,这里我准备了一个开轴器,轴体放上去一按就能开。

小科普 | 客制化键盘安装实战全流程!

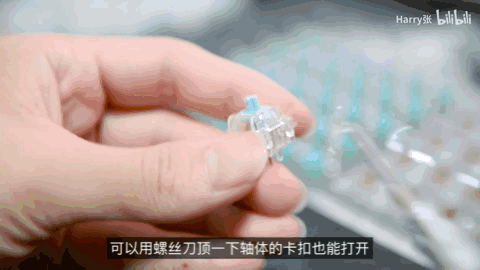

如果没有开轴器,可以用螺丝刀顶一下轴体的卡扣也能打开。

小科普 | 客制化键盘安装实战全流程!

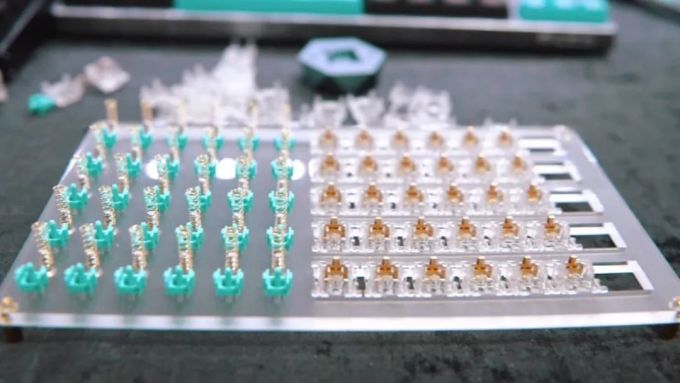

打开后的轴可以放在上油版上,一颗颗润滑不会弄错,也不容易弄丢零件(其实是为了拍照好看)

小科普 | 客制化键盘安装实战全流程!

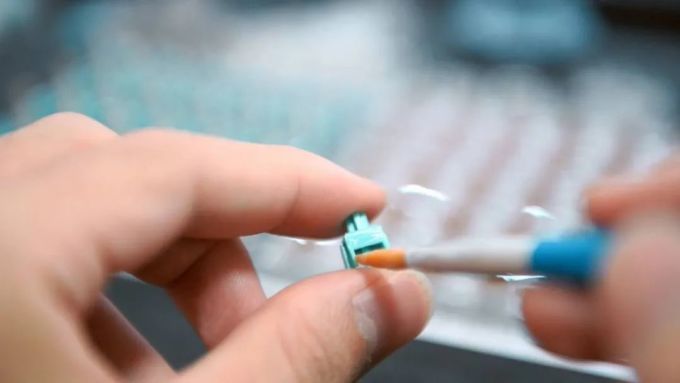

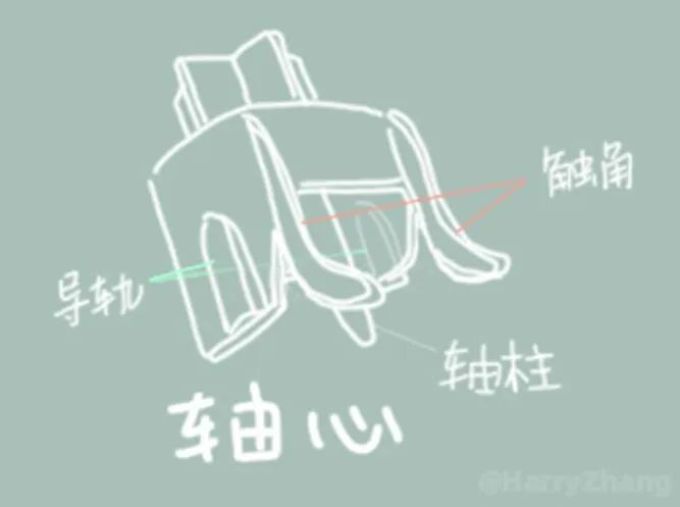

开了颅,哦不...开轴之后,取出轴心. 在轴心四个面会接触的地方都刷上一层油。这里主要润滑左右两个凸起的导轨两个触角

小科普 | 客制化键盘安装实战全流程!小科普 | 客制化键盘安装实战全流程!

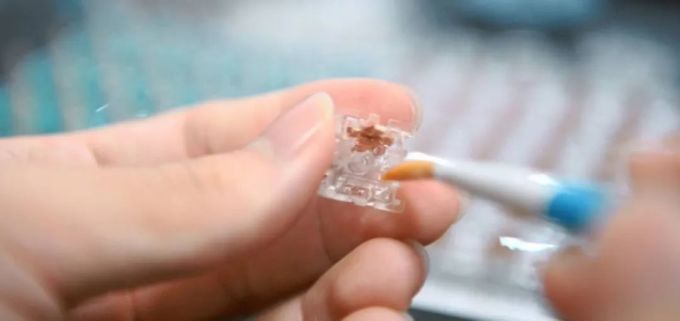

底壳部分,我们需要润滑和轴心接触的部分,重点在两侧导轨金属弹片。蒂芙尼这种线性轴Linear可以全润,

小科普 | 客制化键盘安装实战全流程!

但类茶轴Tactile或者发声段落轴Clicky的触角就不推荐润了,最多润一下导轨和弹簧。如果没润好反而会弱化段落感。

小科普 | 客制化键盘安装实战全流程!

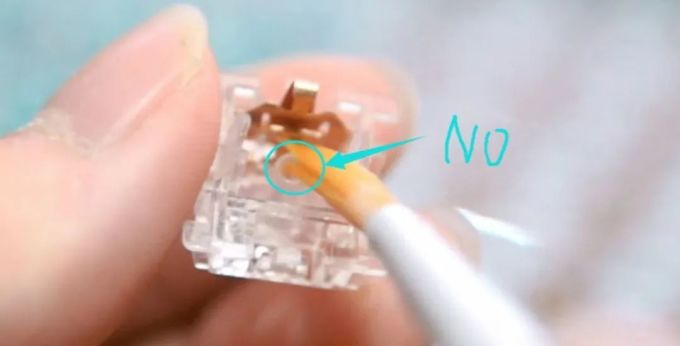

注意不要把油上到中间的洞里,否则轴心进出的时候会有奇怪的水声...

小科普 | 客制化键盘安装实战全流程!

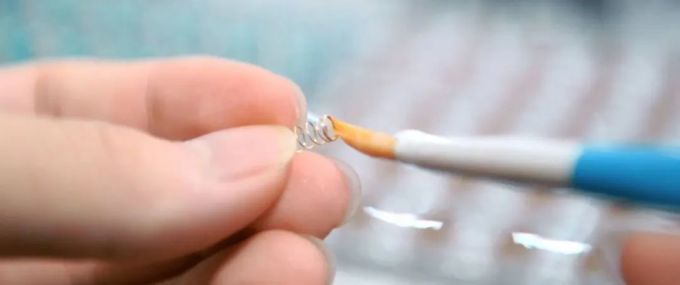

弹簧我只润了两端,如果不是镀金弹簧可以全润,防止生锈。

润滑好就把轴体装回去,这个轴盖不晃,我就不装轴间纸了。润完所有轴大概需要二十多分钟,这步挺考验耐心,建议你边看番边润。

▌轴体 安装

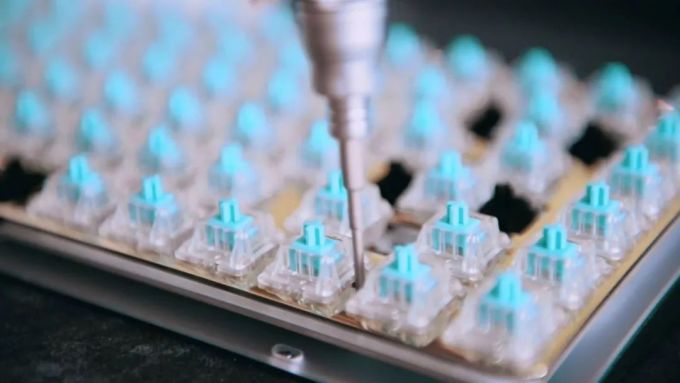

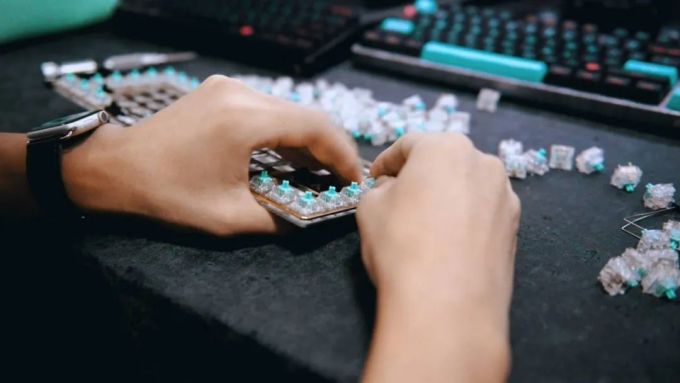

完了之后,我们把定位板扣上PCB,然后一个个把轴体按上去。轴体有两个针脚,注意按的时候对齐孔位再摁,否则会把脚摁歪。

小科普 | 客制化键盘安装实战全流程!

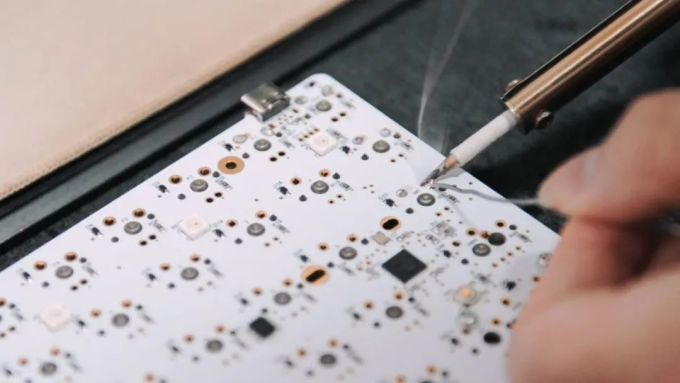

焊接的时候先用烙铁头给焊点加热,再把焊锡丝往焊点和烙铁头中间一推,就可以焊上,熟能生巧,

小科普 | 客制化键盘安装实战全流程!

如果不太放心可以上闲鱼买个轴板自己先练习一下。烙铁头别用太细的,容易加热不到位,焊接时间尽量控制在3秒内,时间久了掉焊盘就麻烦了。如果实在是怕手残,可以找人代组。

小科普 | 客制化键盘安装实战全流程!

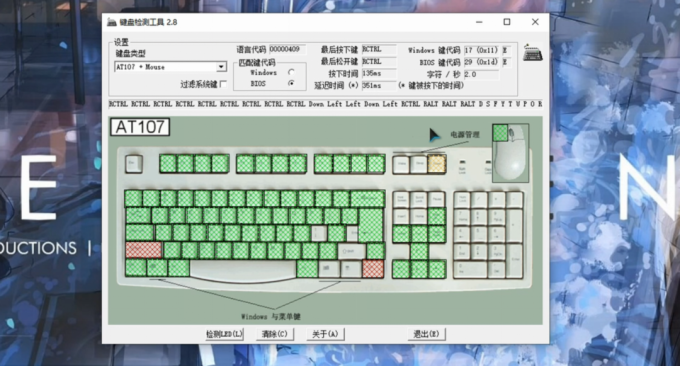

焊完之后先别急着装外壳,我们先接上电脑,用KeyboardTest之类的软件测试一下有没有按键没焊好,确认无误之后再走下一步,省的装完发现有问题要重新拆一遍,别问我是怎么知道的 。

小科普 | 客制化键盘安装实战全流程!



▌套件 安装

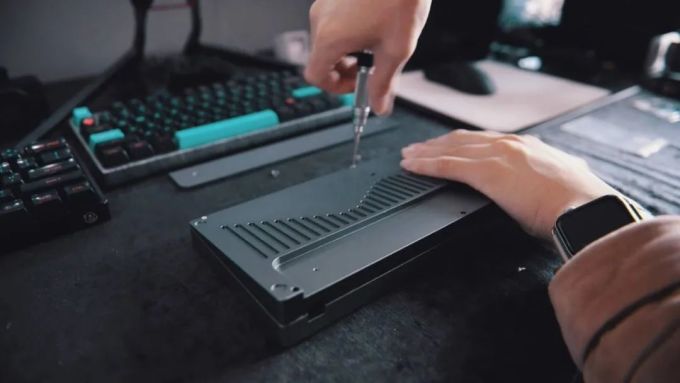

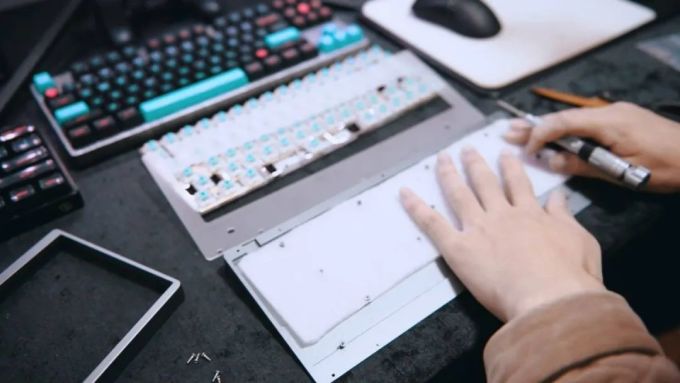

内胆部分都装好了,接下来取出外壳,拧开螺丝,

小科普 | 客制化键盘安装实战全流程!

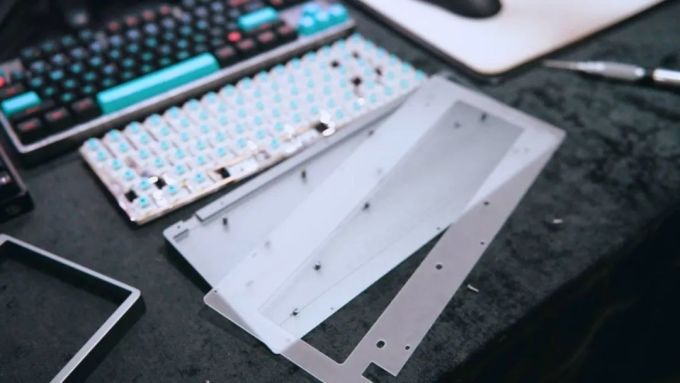

取出透光板,撕掉上面的保护膜,

小科普 | 客制化键盘安装实战全流程!

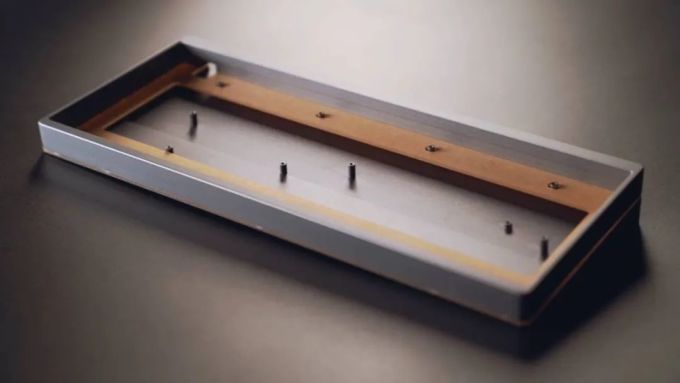

我们可以看到,外壳中间还是有比较大的空腔部分,这里可以进一步调教,我们需要准备消音棉,不用太讲究,直接剪一片快递泡沫,往里面一夹就行了,效果差不多。

小科普 | 客制化键盘安装实战全流程!

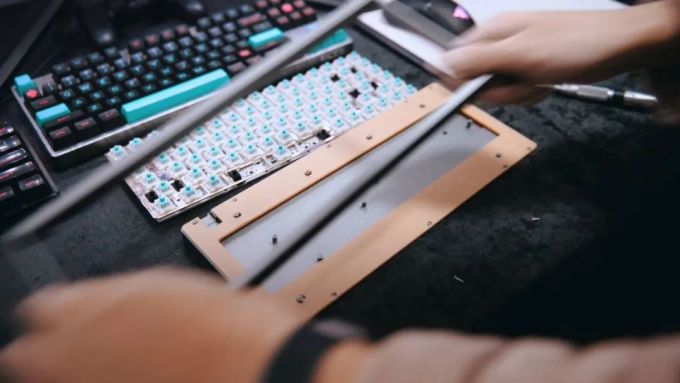

这个套件让我比较郁闷的一点是,内胆的螺丝太不好上了,有几个孔螺丝怼不进去,就算怼进了定位板的孔,它也可能卡在定位板和PCB之间,废了我不少时间,总算是装上了。

小科普 | 客制化键盘安装实战全流程!

盖上上盖,拧上螺丝,装上配重,贴上脚贴,

小科普 | 客制化键盘安装实战全流程!

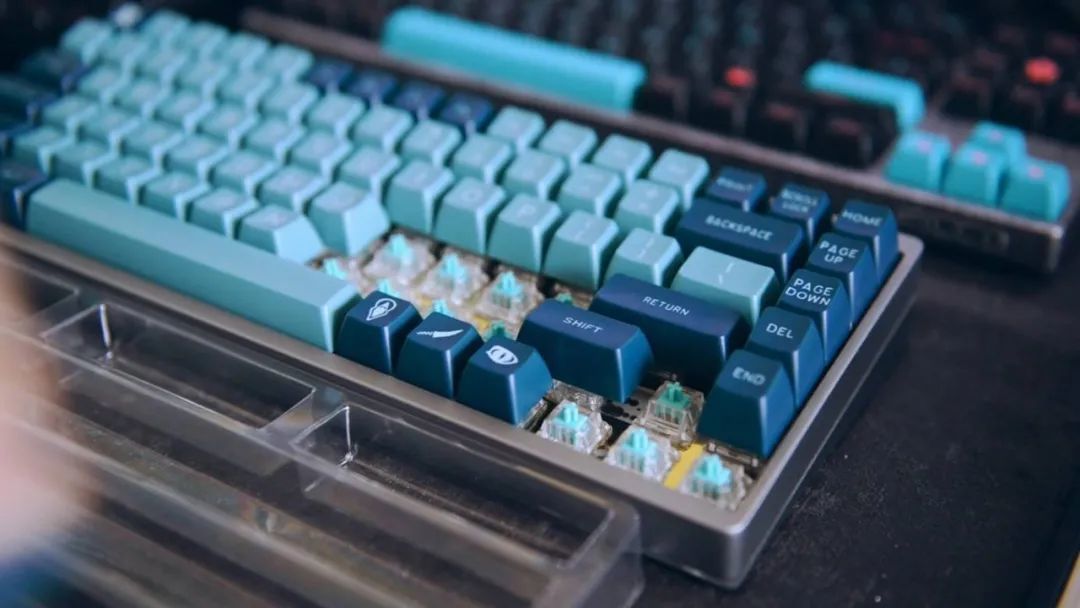

再一颗颗装上键帽,这感觉就和拼拼图一样,

小科普 | 客制化键盘安装实战全流程!

装的时候有点烦,完了之后却会很爽。

小科普 | 客制化键盘安装实战全流程!

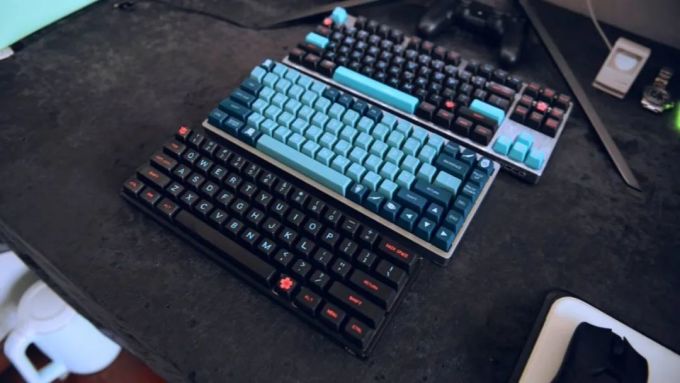

84套件的体积就比60%大一小圈,但功能上和常见的87差不多,算是兼顾了体积和功能的选择。

小科普 | 客制化键盘安装实战全流程!

套件的质感也挺不错,三斤的重量很沉很稳,

小科普 | 客制化键盘安装实战全流程!

之前老张去ZF的时候有幸摸了一次全铜的rama M60-A...那才叫一个重,一只手都搬不动。

▌线材

小科普 | 客制化键盘安装实战全流程!

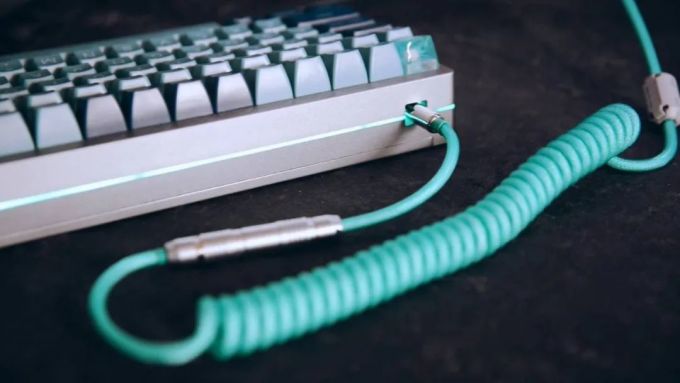

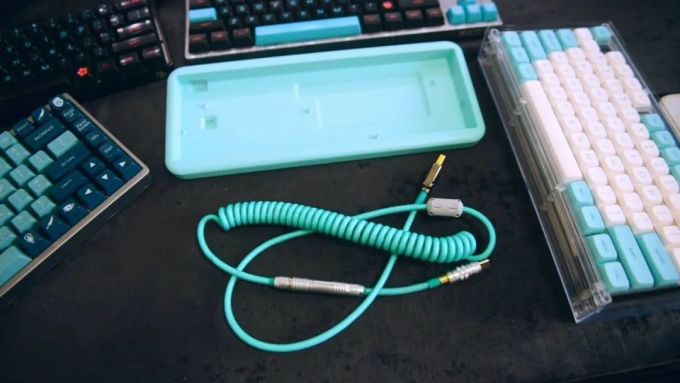

这套线材其实我是给蒂芙尼色的MOJO 60准备的,颜色会更搭。航空接头可以当线的配重,不会在桌子上乱跑,好理线,样子也比较骚。

小科普 | 客制化键盘安装实战全流程!

至于国内几家出名的搓线店,老张上期已经都介绍过了。便宜的弹簧线可以用Lindy,小几十块钱就能搞定。如果动手能力强,线材自己搓也可以,能省不少钱,预算不高用最普通的手机充电线就行。

小科普 | 客制化键盘安装实战全流程!

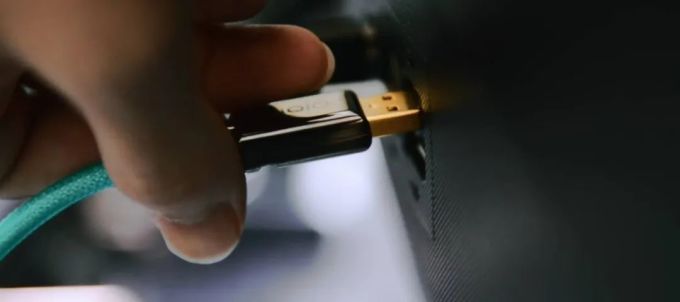

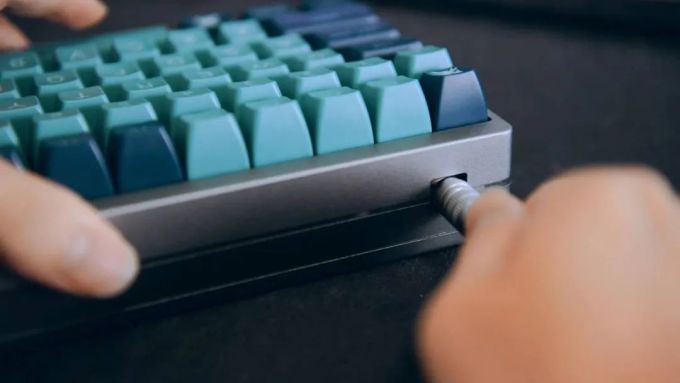

我这把键盘的USB槽特别小,只有用很小的插头才插的进去,你在选择套件的时候请务必注意USB插槽的外框尺寸和接口深度,否则在线材上你可能就要多掏钱了。

▌固件

客制化键盘有一个先天优势,就是刷固件,你可以随意改键,自定义多层组合键,哪个按键不习惯,当场就刷成别的玩,适应每个人的按键习惯。

小科普 | 客制化键盘安装实战全流程!

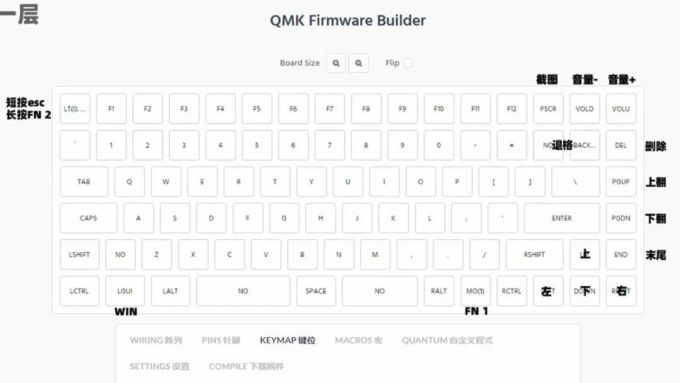

我这块PCB用的是QMK固件,整个刷机过程几分钟就搞定了。不过并不是所有键盘都能通刷固件,你得看你的键盘主板是啥,因为这方面通用性不高,所以只在视频中展开叙述,这里就不多说了。

小科普 | 客制化键盘安装实战全流程!

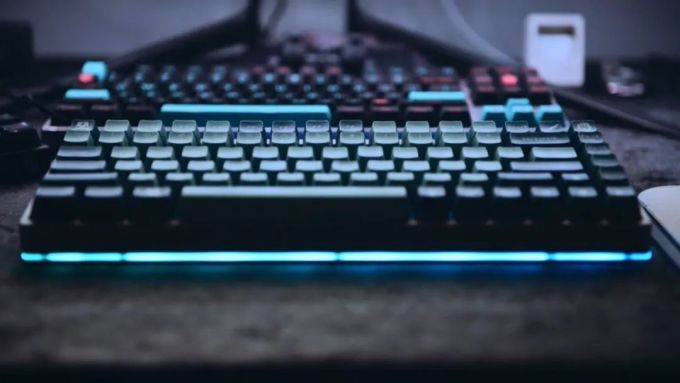

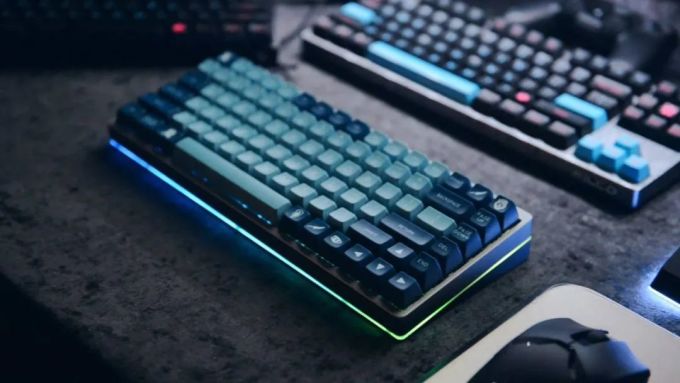

我们可以通过快捷键调整灯效、颜色、亮度、饱和度,RGB流动蛮好看的,为了搭配,我调成了和键帽颜色类似的青蓝色调。

小科普 | 客制化键盘安装实战全流程!

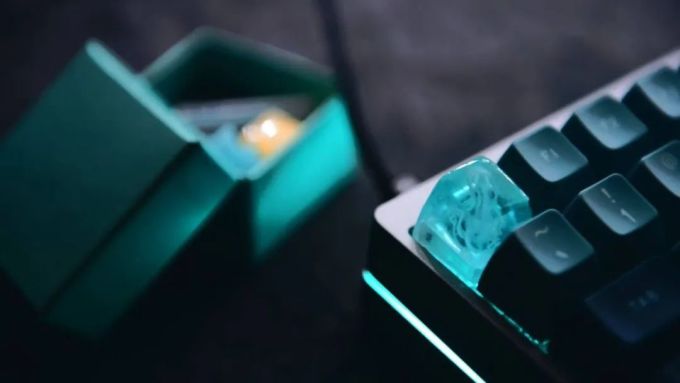

顺便在闲鱼定制了一颗树脂个性键帽,几十块钱也不算贵,不过有一句说一句,好看是好看,和甜果冻一样,但手感不怎么样。

▌听个响

大功告成之后,让我们来听听这样一把键盘的声音怎么样。声音对比测试于视频版8:40,对比方案如下:

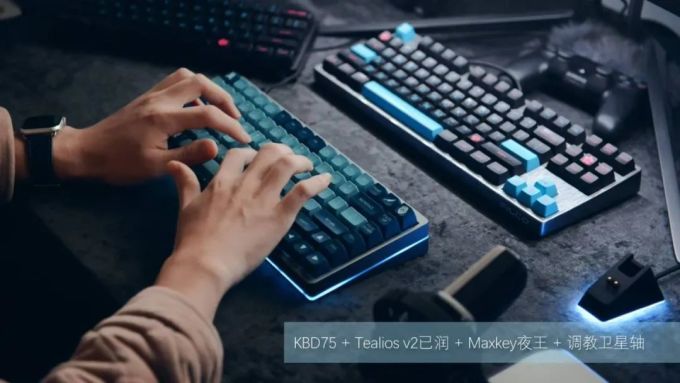

KBD75 + Tealios v2已润 + Maxkey SA夜王 + 调教卫星轴

②塑料壳87 + Cherry + Maxkey SA迈阿密之夜 + 调教卫星轴

③薄铝壳60 + Cherry + Maxkey SA迈阿密之夜 + 调教平衡杆

小科普 | 客制化键盘安装实战全流程!

不得不说蒂芙尼轴真的是舒爽,每摁一下都觉得自己在切豆腐、切奶油蛋糕。但这里也发现了一个小问题,空格这种大键位还是会有空腔音(尤其是SA这类高键帽),声音不是特别完美,

小科普 | 客制化键盘安装实战全流程!小科普 | 客制化键盘安装实战全流程!

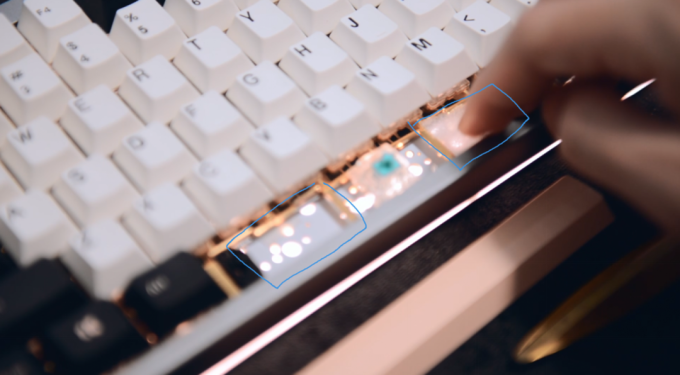

拆开之后,我们再剪两块海绵,贴(/卡)到定位板和PCB间的空腔上,可以改善这个问题。Leopold在键帽里面贴海绵,效果更佳。

小科普 | 客制化键盘安装实战全流程!

这里还顺便换上一套Cherry原厂高度的PBT键帽,对比一下:

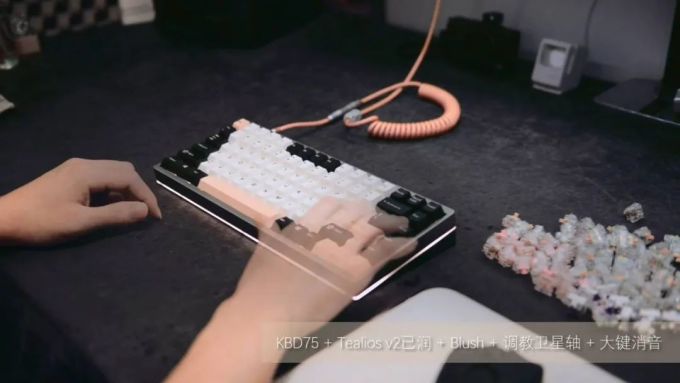

KBD75 + Tealios v2已润 + ShellStudio Blush + 调教卫星轴 + 大键消音

KBD75 + Tealios v2已润 + Maxkey夜王 + 调教卫星轴

▌总结

总的来说,通过按键的调教、以及键帽的搭配,键盘的手感和声音都可以得到非常大的提升,并且每个按键的一致性很好,外观和手感是客制化得天独厚的优势。

小科普 | 客制化键盘安装实战全流程!

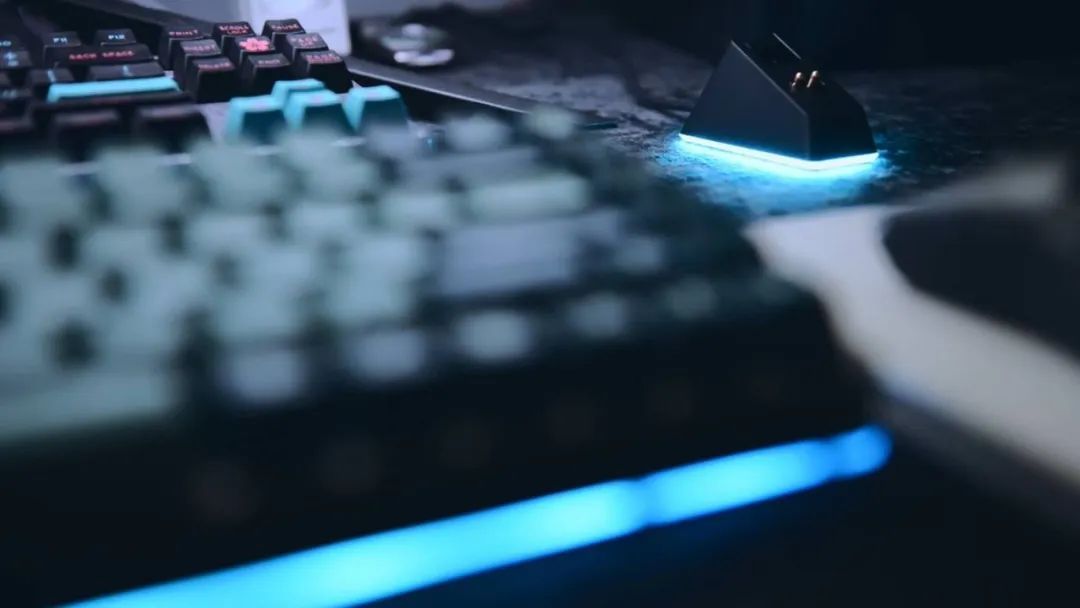

但客制化也不是完美的,比如大家也看到了,KBD75的透光不够均匀,因为PCB只有两排底灯,侧面中间会明显偏暗,正面灯带因为上了螺丝,光线会被挡住留下阴影,这种小问题在大厂的量产键盘上一般不会出现,比如隔壁灯厂就做的很均匀。

小科普 | 客制化键盘安装实战全流程!

影响这些的除了成本,还有设计师下的心思。如果想要更完美、更独特的键盘,无它,唯加钱耳。键盘无止境,入坑需谨慎。我是你们的老张,我们下期再见~
