ITX入坑—鱼巢s3小钢炮装机

文章前面文字比较多，喜欢看图的直接翻到装机部分。

购买理由

最近迷上了ITX小钢炮，正好手头有半套闲置的设备， 氪金的手无法抑制。主要用来写写原创，看看电影，偶尔用来玩玩LOL，要求不是太高。

ITX主机优点自不必说，小巧，好看，光污染少，过年还可以带回家。美滋滋，手头现有8G内存一根，i5 6500一颗，ID Cooling散热器一个，昂达GTX1050ti一个，还缺机箱，主板，硬盘，电源。

看了不少帖子，这就上手了。

龙战于野·其血玄黄 篇七：全A信仰itx装机 Ryzen+Nano 5L极限挑战自从上次装了MATX的全A信仰机器之后，就一直想做一个itx，真正意义上的itx，而不是市面上一大堆动不动就是10L的大型itx，我个人认为itx既然已经让主板做到小型化，机箱反而做大了甚至不如装MATX，所以今年准备了一年，先是定制机箱，再是准备硬件，终于可以装出一个让我比较满意的itx了本次装机HudenJear| 赞39 评论49 收藏98查看详情

商品列表

英特尔（Intel） 酷睿i5 6500 i5 6400 CPU 处理器 六代酷睿四核 1151接口 i5 6400 盒装带散热器1399元京东去购买

PM981硬盘s.taobao.com去看看

影驰 GAMER II DDR4 8G 2400/3000 台式电脑内存条8g散热马甲电脑台式机电竞吃鸡主机游戏灯条309元天猫精选去购买

dc-atx电源s.taobao.com去看看

鱼巢S3机箱s.taobao.com去看看

ID-COOLING IS-VC45 Intel薄型下吹CPU散热器 均热板9cm温控静音风扇兼容ITX平台179元京东去购买

GA-Z170N-WIFI (rev. 2.0) | 主板 - GIGABYTE 技嘉科技支持第6代／第7代 Intel® Core™ 处理器 双通道DDR4，两根内存插槽 1个USB Type-C™（USB 3.0），支持正反任意插拔 更快更强力的Intel®双频无线网卡，支持802.11ac WiFi+蓝牙4.2 高速M.2 SSD插槽，采用PCI-E 3.0 xwww.gigabyte.cn去看看

思路介绍

手头还有一套黑裙，用的1U电源很吵，初步计划将nas的1U电源给小主机用上，然后买一套dc-ATX电源给黑裙用，这样也可以减少nas的噪音，毕竟nas才是长时间运行的。

机箱选择呢，本来就是打算试水，所以并没有想买七八百的，目标定在三百左右。排除K39和K49是因为比较丑。选择了鱼巢S3，比较顺眼，开关机在顶部而不是后部。他们有一个广州企业店，离得近就选的哪一家。

然后昂达的1050ti是19.5cm，这款机箱最大是20cm，应该是勉强可以接受的。再加上酷鱼这款机箱的开机键是在前部，不是一般的后部，比较讨喜。最主要的一点是酷鱼的机箱前面板是没有开孔的，后期可以通过贴纸来进行美化。

散热器自己的ID Cool是下吹四热管的，开始没注意高度，觉得应该是在4cm一下，回来装机发现高了一点，这里后边再续。

内存8G够用了，如果不够，后期便宜了之后再加一条。这里手头有一条全高的8G和两条4G半高，哪个合适用哪个吧。

主板的选择呢，因为装了独显，2.5的硬盘就不考虑了，不美观。所以M2硬盘必须要上，主板就限定再B150ITX和Z170ITX，看了一下B系列只支持2133的内存，最后锁定在了Z170上边。咸鱼搜索了一下，基本上就是微星，华硕和技嘉三家。最后发现技嘉Z170N是双千兆网卡，同时还有type-c，就选他了。

硬盘呢，选pm981纯粹就是试试水。256G足够了，因为这款机子主要是清凉用，数据都在nas里。 买完才知道还有个sm961.

三百五的NVME固态真香——三星pm981固态硬盘购买理由最近迷上了ITX主机，在充分利用手头的资源情况下，算是基本敲定了配置。在硬盘的选择上，因为二奶机主要是偶尔用来娱乐一下，例如看看电影，打个lol之类的，因此256G足够了，进一步的存储有nas搞定。因此在固态选择上选择了三星PM981，最近的固态硬盘价格应该是回归理性了。这块盘现在基本上再3星辰妖孽| 赞46 评论111 收藏288查看详情

装机

功率

这里先卖个关子，ITX电脑，电源是非常重要的一点。这里我们首先要估计一下我们这一套电脑的总体功率，在选择电源的时候才能更加的从容。经过计算这一套设备总功率为190W

装机正式开始

两面都是蜂巢洞，ITX机箱散热少不了

背面设计，和K39之类的都是并排设置，显卡背对背。

顶部是开机键和一个USB3.0接口，开机键设在这里好评，不用去摸屁股。显示器妈的有点，经常被电

全家福，这里是打算试一下能不能上全高卡，不能就用两条窄的内存。昂达1050ti看介绍应该是刚刚能塞下

先把我的pm981给装上，这个主板是后置M2，ITX主板基本都是后置的

散热器送的硅脂

三点法涂硅脂，这个硅脂特别稠，我还是喜欢稀一点的，感觉涂不开

安装散热器，这个散热器不太好装，特别是涂了硅脂之后，一个人很难扶好。背面只有四个螺丝固定

接上线，在外边试一下。螺丝刀开机大法好

一次点亮，美滋滋，继续进行。

这里要把显卡延长线给插好，然后通过电源下面的空间翻过去

这是背面固定显卡延长线的地方，上边有一个8cm风扇。送的风扇不错，比较静音就没有更换。如果想加点等效可以试一下。厚度是15mm，冷排就不要想了

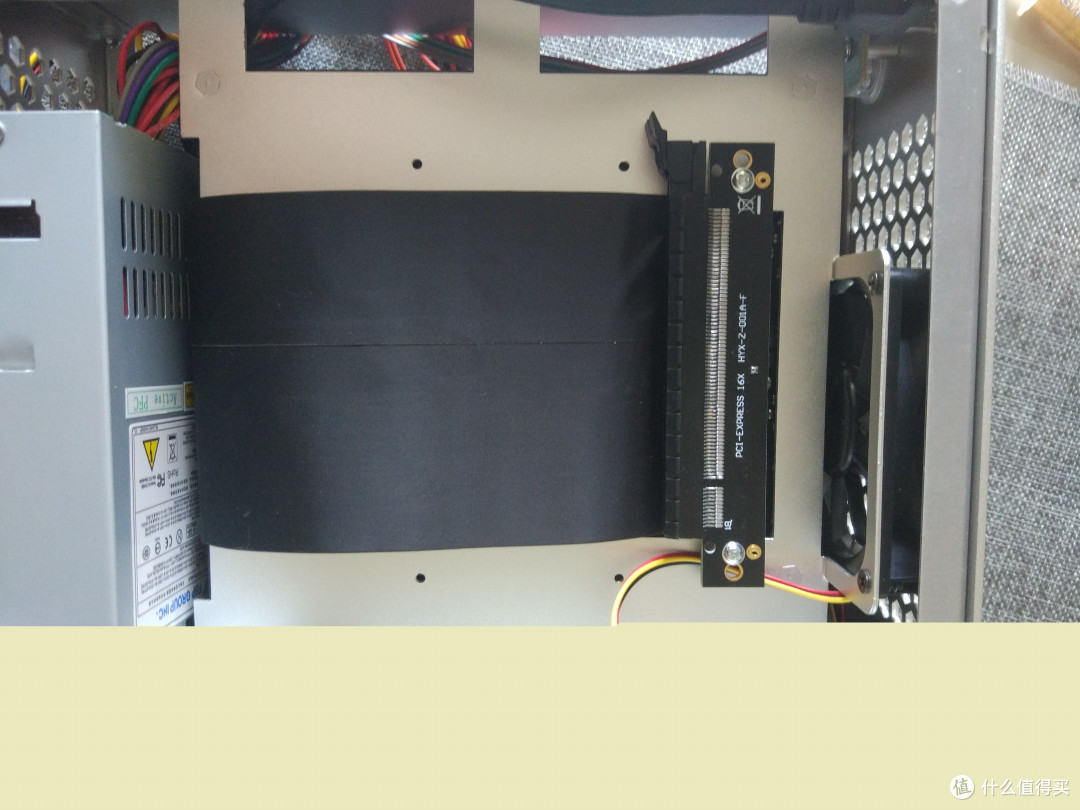

传过来之后将显卡延长线固定好，1U电源也放好。

插上显卡，这里刚刚能放下，再长一点都放不下了。这里需要吐槽的就是机箱的孔位，按着他打的孔固定显卡的话，显卡是不能插入显卡的固定槽的，也就是说固定了延长线显卡就无法固定。固定了显卡延长线就不能固定。

一次点亮美滋滋

遇到的坑

坑一

低估了1U电源的噪音，放在桌面上噪音太大。不能忍，于是设想将模组atx电源接上，毕竟只需要主板和cpu的供电，显卡是主板供电的。这样电源基本上没噪音，因为风扇都不需要启动。模组线通过1U电源的接口出去，这样就是不太美观，累赘。

70分贝不能忍

拖了一个大尾巴，虽然很经营了，但是不好看，碍事

坑二

买的dc-ATX电源，其自带两个sata接口，我的nas用的是单4pin供电，因此又买了4pin转接线。结果坑来了，在转接之后，nas开不了机，反复通电之后重启，通电之后重启。怀疑是sata线供电能力不足，带4个硬盘不行。因此，最后还是给nas用了1U电源。

用了dc-atx电源之后，立马整洁了不少，也静音了不少

坑三

显卡，本来这个显卡长度和厚度都是刚刚好的，结果装好后，盖板的时候发现，这傻屌昂达再显卡的塑料板上弄了两个突起，正好板子盖不上。手头也没有切割机，没办法，直接儿吧背板和保护板都给拆了，风扇取下来。用3m给沾到散热片上。这样背部一下就空挡了，散热不好说好了还是坏了。这个散热器用的是8cm风扇的接口，下一步打算换个静音风扇。

就这两坨

坑四

CPU风扇超高，盖不上盖板。散热器本身没有超高，超高的是风扇，实测更换1.5cm的风扇就可以解决问题了。这里告诉大家一个方法，就是可以用铜柱来增加背板的高度，这样兼容的散热器就更多，同时散热也会更好，更主要的是透光的地方也多了。美观性会好一点。

没有的话旧机箱上拆几个下来就可以了

可以看到四个角都加了铜柱

坑五

也不算坑了，就是机箱的公差问题。盖板的几个螺丝有一点公差，四个螺丝不好上。最后发现先装下边两个，再上上边两个会比较好一些。

边框和盖板都有公差问题

自己的改进

增加铜柱

通过增加铜柱，可以使用劝告的内存条和稍微高一点的散热器，散热器的选择性高了成本就降低了。同时可以增加散热，减少噪音。同一个风扇如果盖板紧贴着就会增加风噪（不是说碰到扇叶哦）

显卡改装

因为没有切割机去掉外壳上的凸起，同时显卡已经过保了，所以直接拆了，只留下散热器和风扇。这里多一句嘴，如果有背板的保留背板。切记。

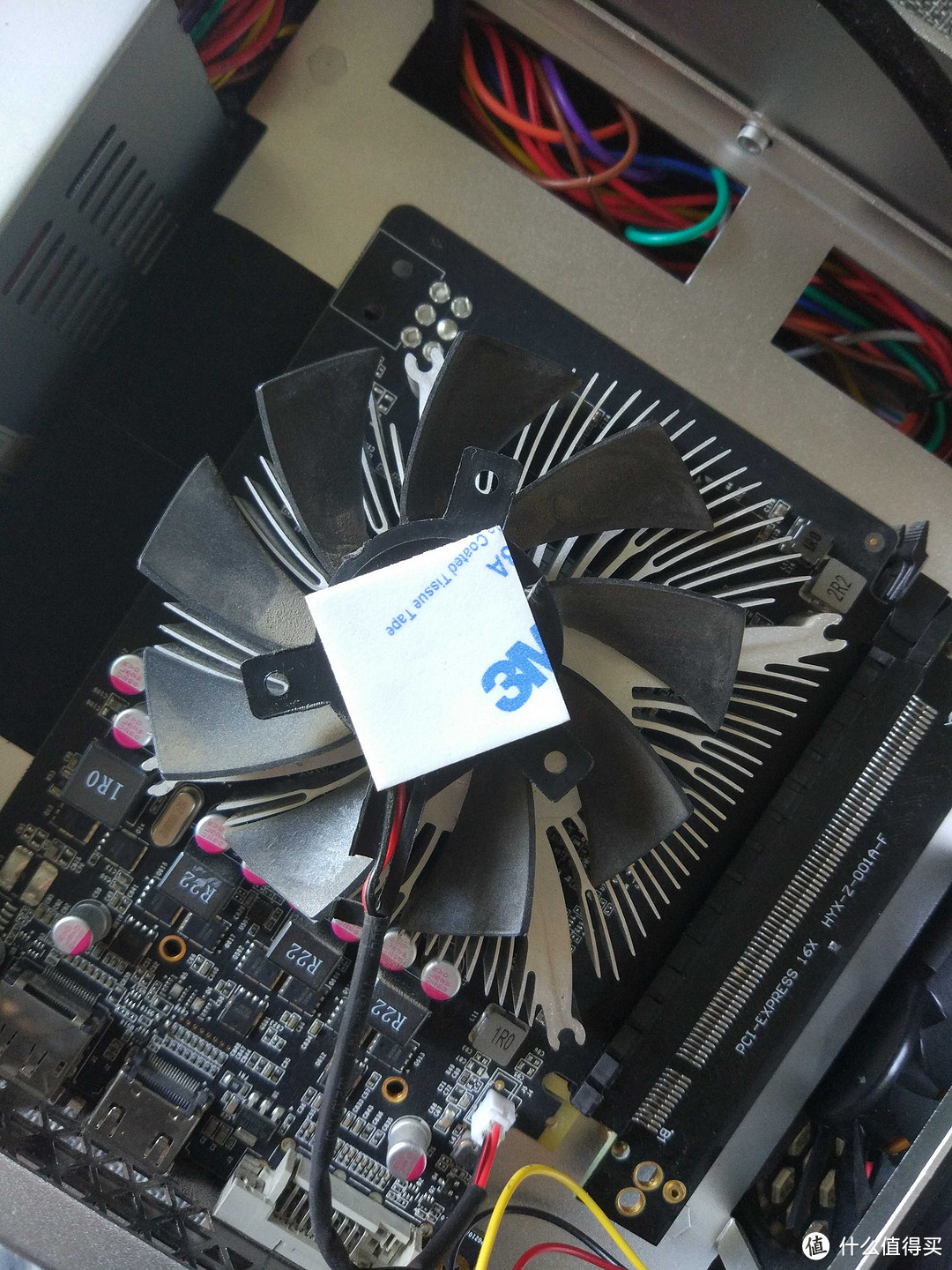

风扇通过3M双面胶固定到散热器上。去掉外壳一下就减少了体积，对于散热的提高也是有帮助的

电源

如果想上独显，还是要用1U电源，噪音大的话更换一下风扇吧。dc-atx的话当然也可以，因为我买的是150W的，虽然勉强能用但是功率还是不够。普通大电源还是丑了 一些。

一点光效

目前并不是很喜欢光效，buling buling的瞎眼，但是有一点点点缀还是可以的。因此呢，主要是内存条的光和开机键的一点光。

总结

玩ITX机箱 还是要折腾，不折腾没有乐趣。显卡已经被我搞的点不亮了 ，不作不乐

说一下这款机箱吧。颜值上我觉得比k39还是要高一点的，300送延长线。两三百这个档位还是可以的。整体采用铝合金材质，重量比较轻。缺点也是有的：公差比较大，铝合金比较软，边框有轻微变形，背板安装都受到挤压不太好装了，显卡延长线的开孔有一些问题。另外铝合金的表面比较容易有划痕，虽然更好看一些。总的来说，还是及格吧。如果要求高的，完美主义还是直接八九档位入手。另外这款机箱前后上下板子是一体的，安装的时候可能会费力一点，如果设计成三面一体，有一面可以拆下来就好了。前面板没有开孔，虽然更美观但是对于后扣散热的显卡可能不太友好‘

总的来说，玩ITX就是折腾。动手能力差的慎入。祝大家都有一台好机子。’
