拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

2021-05-12 13:00:00 2点赞 1收藏 0评论

懂品位 更奢潮 !

UIBI柚比是一家生活美学3C数码配件潮牌,致力于打造简质轻奢的高品质精品。运用极简美学与奢华质感相融合设计,传递生活品位与温暖。针对个性新世代消费群体、精神层面心理需求、审美要求、构建思想价值的共情链接。此前的柚比18W迷你充、30W小冰山氮化镓快充、意面硅胶苹果快充线等产品很好的体现了这点。

近日, UIBI柚比推Me时代车充的“心”选择。针对个性新一代出行快充需求,融入自己独特的美学设计。推出一款精瓷黄金版30W迷你双口车载快速充电器,为有格调追求的用户提供了另一种选择。这款精瓷车充配备的便是时下热门的1A1C双接口,支持30W PD快充、18W QC快充、华为22.5W SCP快充,满足各大品牌手机车上快充需求。下面充电头网就对这款车充进行拆解,看看内部用料设计又是如何?

一、柚比迷你30W双口车充外观

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

和常规产品包装盒不同,UIBI柚比这款车充的包装盒采用橱窗风格设计,有三种款式可选。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

盒子一侧印有UIBI柚比品牌以及30W快充、精瓷烤漆、USB接口三大特性标识。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

另一侧贴有黄金版标签,下方是30W迷你双口·车载快速充电器名称。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

背面印有产品场景图和参数等信息。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

UIBI柚比新款30W迷你车充配色上运用设计圈流行的高雅色系,莫兰迪色,延续莫兰粉、温莎白、山脉灰三个品牌色,小巧的机身外壳为铜合金加PC材质,表面喷刷配色涂料,精瓷工艺的运用,在手感上有如玉石般的温润细腻,颜值也很高。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

以莫兰粉款为例,机身上都设计有UIBI品牌。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

背面有车充参数信息

产品型号:C30

产品功率:30W

输入电压:DC12-24V

USB-C输出:5V3A、9V3A、12V2.5A

USB-A输出:4.5V5A、5V4.5A、9V2A、12V1.5A(最大)

双口同时输出:5V5.4A(最大)

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

输入端外壳为半球体设计,正负极金属弹片镀金处理。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

两部分外壳间有塑料胶圈进行隔离。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

负极金属弹片特写。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

输出顶面采用PC材质塑料板封装,配备1A1C接口,均为黑色胶芯,右侧设有LED指示灯。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

车充拿在手上的直观感受,小巧精致。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

净重约为33g。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

接通电源,LED指示灯发出温和的暖白光,舒缓温馨的柔光为家居空间增添一抹优雅气息,指示灯孔非常小,既可以给用户位置提示又不至于造成灯光刺眼,细节讲究。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

另外使用KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

PDO报文显示C口还具备5V3A、9V3A、12V2.5A三组固定电压档位,以及3.3-11V3A和3.3-16V2A两组PPS档位。

二、柚比迷你30W双口车充拆解

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

将车充顶部外壳拆开,卡扣封装。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

将PCB板取出。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

PCB板一面覆盖导热垫和散热片,电容包裹绝缘胶带。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

另一面,电容外套绝缘管,电感贴有绝缘塑料片,此外全部打胶加固。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

两个母座焊接在小板两面。

通过观察发现这款车充采用一颗降压协议IC进行输入降压以及协议识别,控制1A1C接口输出电压,功率智能分配,下面我们从输入端开始了解各器件的信息。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

正极弹簧特写,镀金处理。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

白色贴片保险丝特写。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

输入滤波固态电容特写,万裕ULR系列,35V 100μF。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

降压协议IC采用智融SW3510,用于1A1C接口输出电压控制。智融SW3510是一颗内置有USB-C口识别及多种快充功能的高集成度双口充电芯片,支持A+C口任意口快充输出,支持双口独立限流。

其集成了5A高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,CC/CV 模式,以及双口管理逻辑。外围只需少量的器件,即可组成完整的高性能多快充协议双口充电解决方案。

智融SW3510详细资料信息。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

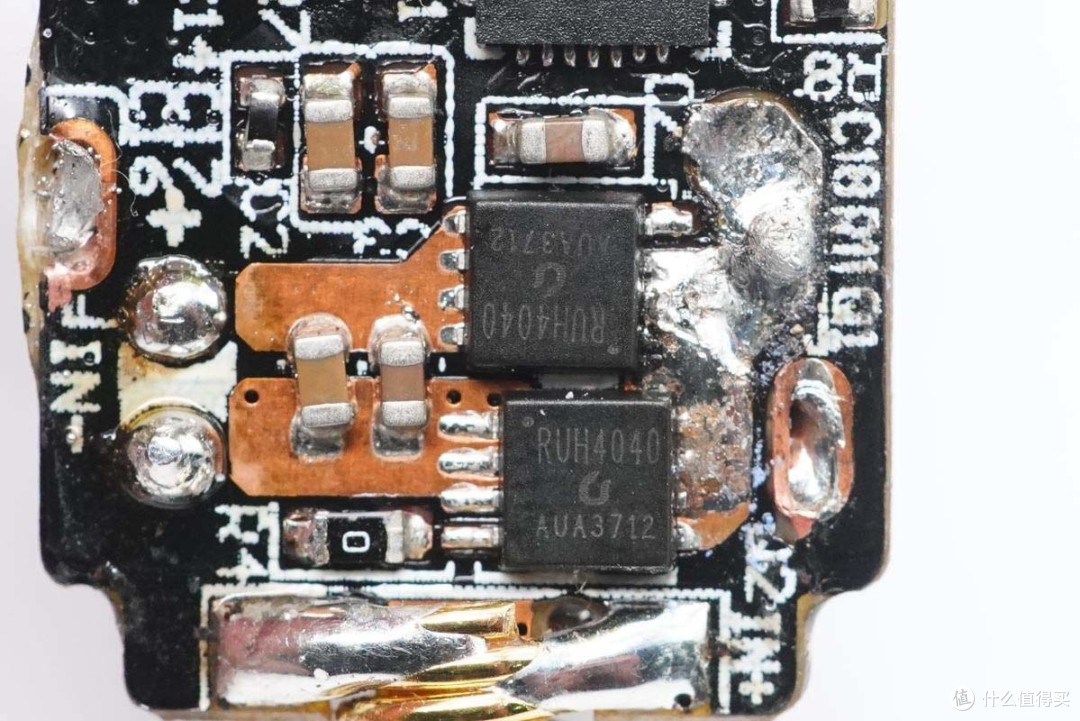

外挂两颗锐骏RUH4040M2 MOS管为接口输出同步整流降压,NMOS,耐压40V。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

锐骏RUH4040M2详细资料。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

降压电感特写。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

输出滤波固态电容来自中国台湾钰邦,规格为16V 220μF。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

输出VBUS开关管CWT361AP。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

另一颗特写,分别用于两个接口保护。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

LED指示灯特写。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

另一面还有一颗。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

USB-C母座特写,过孔焊接。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

USB-A母座特写。

拆解报告:UIBI柚比精瓷黄金版迷你30W 1A1C双口快充车充

全部拆解完毕,来张全家福。

充电头网拆解总结

柚比迷你30W 1A1C双口快充车充整体小巧精美,就连正负极金属弹片都镀金处理,让产品看上去更具档次。所谓颜值就是正义,而柚比这款车充不仅有颜值,性能方面同样强悍,1A1C接口支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS这些市面主流快充协议,具备3.3-11V3A、3.3-16V2A两组PPS电压档位,满足华为、苹果、三星等知名品牌手机快充需求。

充电头网通过拆解了解到,这款车充采用了智融SW3510快充解决方案,进行输入降压和接口协议识别,控制1A1C接口输出电压,此外为芯片覆盖导热垫并配有散热片。输入输出端配有钰邦和万裕ULR系列固态电容进行滤波,电容全部做了绝缘处理。产品整体用料扎实,做工讲究。
